ast2600 i2c framework

我们知道i2c总线操作都是master发起，slave接收。当BMC主动读取i2c slave设备的数据，比如传感器等，此时BMC为i2c master，传感器为i2c slave；当i2c外设要上报事件event时，i2c外设为master, BMC则成为了i2c slave.

本文基于aspeed ast2600全面介绍这两种情况下的i2c framework.(文章内容比较长，因为直接贴代码截图的)

/dev/i2cX是i2c总线设备驱动文件。I2C总线是一种字符设备。

先来看驱动drivers/i2c/i2c-core-base.c

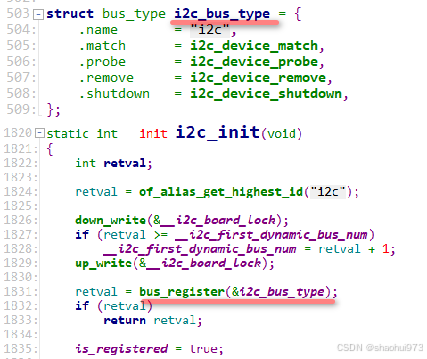

驱动drivers/i2c/i2c-core-base.c注册了i2c总线类i2c_bus_type，我们说的i2c0等具体的i2c总线需要注册到这个i2c_bus_type.

再来看驱动drivers/i2c/i2c-dev.c

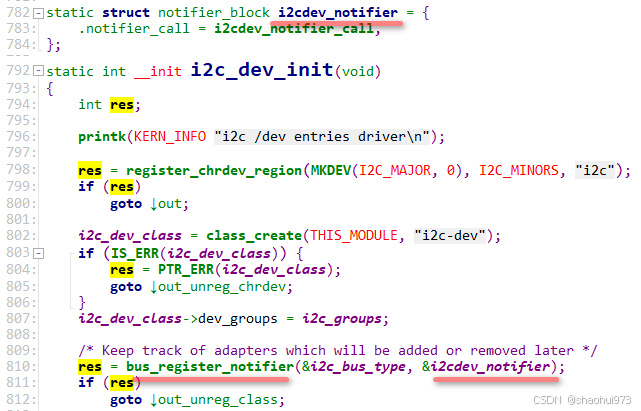

驱动drivers/i2c/i2c-dev.c主要是给i2c_bus_type注册了一个notifier。 当i2c0等具体的总线设备i2c adapter注册的时候，会触发这个notifier的调用。这个notifer的主要工作就是创建对应的字符设备文件I2C0、I2C1等。 我们来看一下这个notify:  i2cdev_notifier_call()

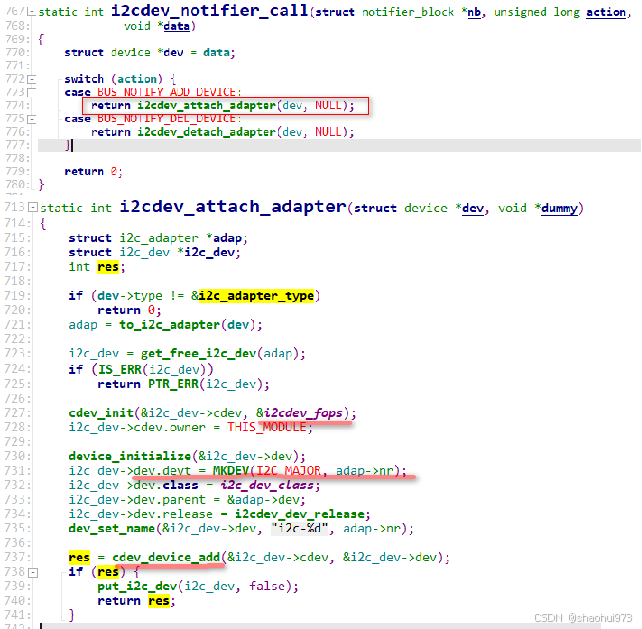

i2cdev_notifier_call()  ----->  i2cdev_attach_adapter()

i2cdev_attach_adapter()的主要内容就是:

1. 分配设备号，主设备号为I2C_MAJOR，次设备号为      adapter->nr(就是DTS中的I2CX中的X)

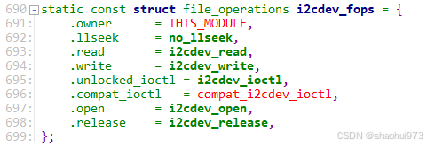

2. 设置设备文件操作指针i2cdev_fops

3. 调用 cdev_device_add()  ----->  device_add()  ----->  devtmpfs_create_node()创建设备节点/dev/i2cX.

这些都是i2c base的东西和具体的i2c0、I2C1总线驱动无关。 下面，我们来分析aspeed-i2c总线驱动。

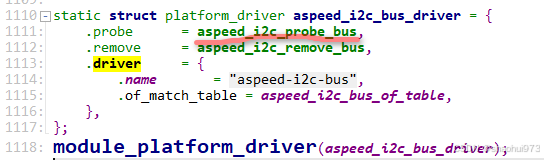

aspeed-i2c总线驱动: drivers/i2c/buses/i2c-aspeed.c(实际项目中可能不用这个驱动文件，而另写一个类似的，比如insyde BMC就重写了，用了i2c_drv/i2c-new-aspeed.c。不过没关系，我们不care具体的内容，只关注i2c框架的东西)

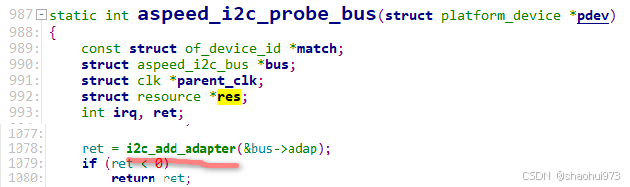

aspeed_i2c_probe_bus()先解析了DTS中的数据，配置i2c controller，最后调用 i2c_add_adapter()注册总线I2CX

i2c_add_adapter()  ----->  __i2c_add_numbered_adapter()  ----->  i2c_register_adapter()  ----->  device_register()
