HCIP-数据通信datacom认证

news 2025/5/1 14:43:26

文章目录

  • 一、OSPF
    • 1.1 OSPF概述
    • 1.2 OSPF工作过程
    • 1.3 OSPF路由计算
    • 1.4 OSPF多区域
    • 1.5 虚连接
    • 1.6 外部路由
    • 1.7 特殊区域
  • 二、IS-IS
    • 2.1 IS-IS 基本概念
    • 2.2 IS-IS工作原理
    • 2.3 IS-IS 基本配置
  • 三、流量过滤与路由控制
    • 3.1 策略路由
    • 3.2 MQC
    • 3.3 路由匹配工具
    • 3.4 路由策略工具
  • 四、BGP
    • 4.1 BGP基本概念
    • 4.2 BGP基本案例
    • 4.3 路径反射
    • 4.4 隧道GRE简介
    • 4.5 路径属性

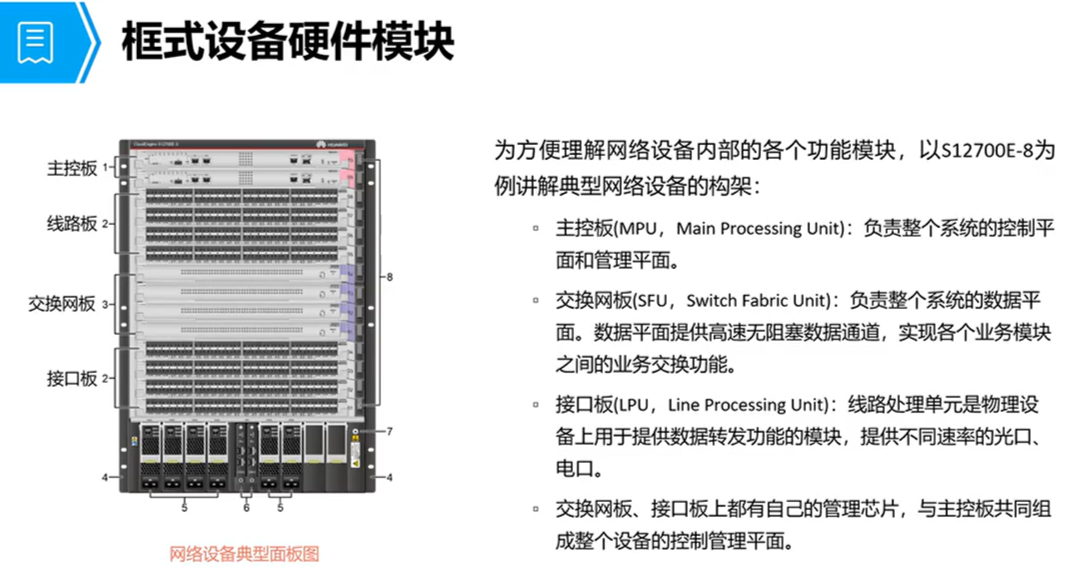

在这里插入图片描述

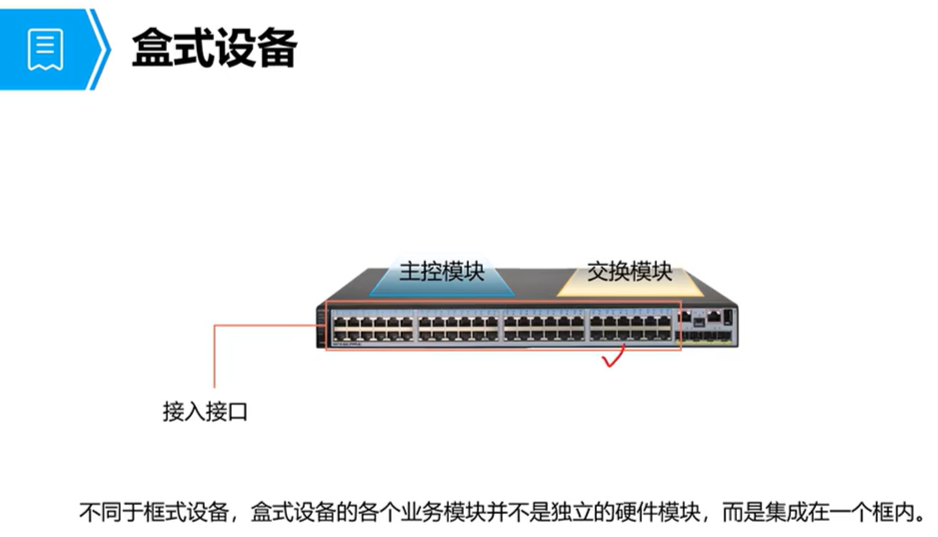

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

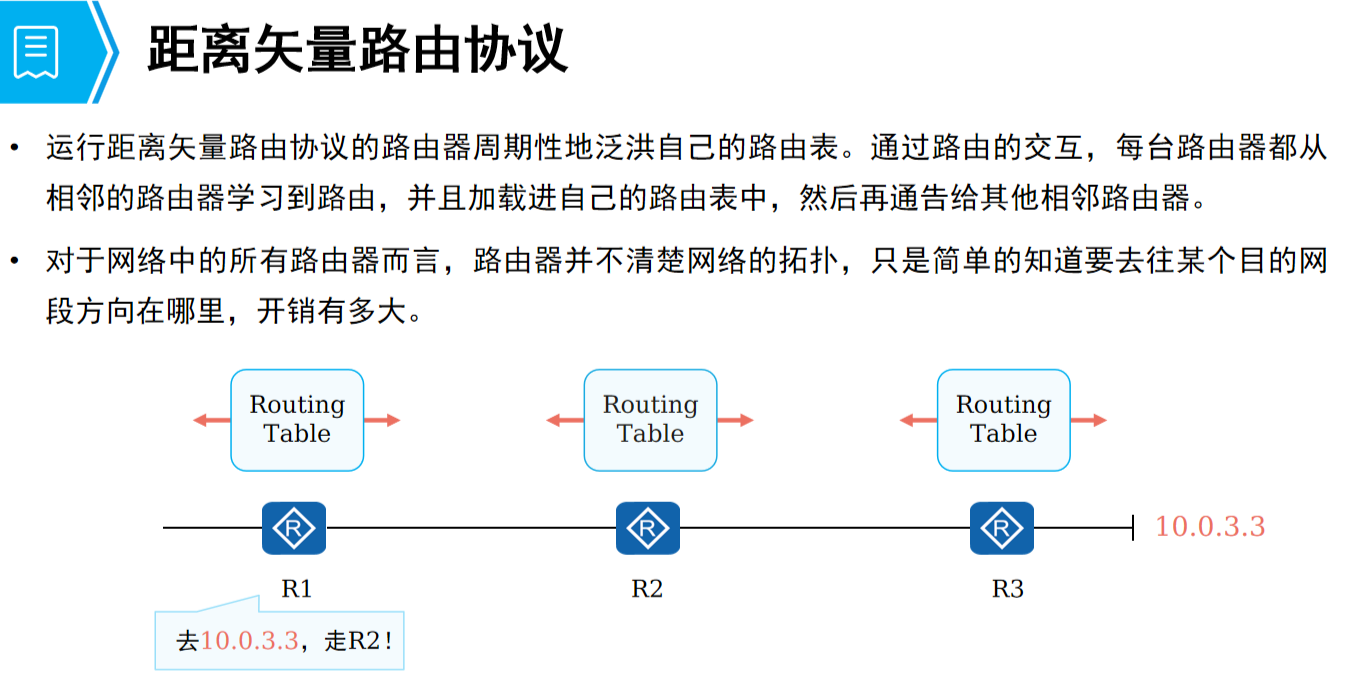

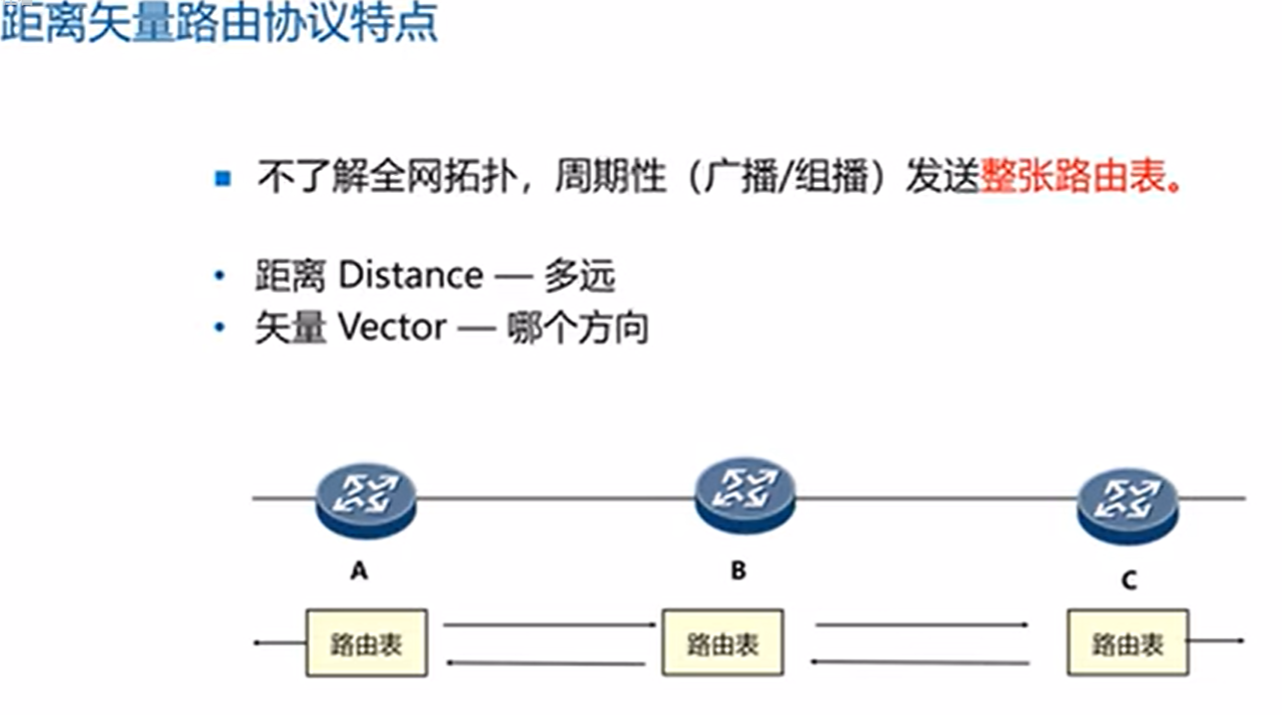

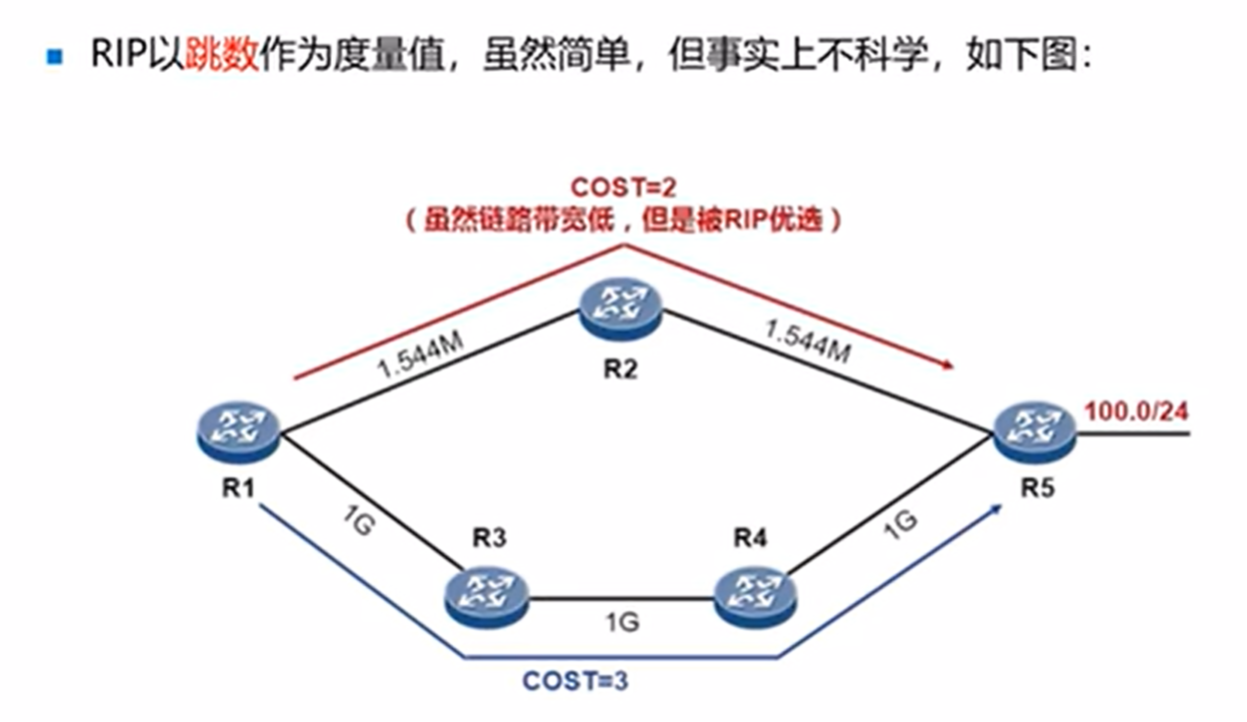

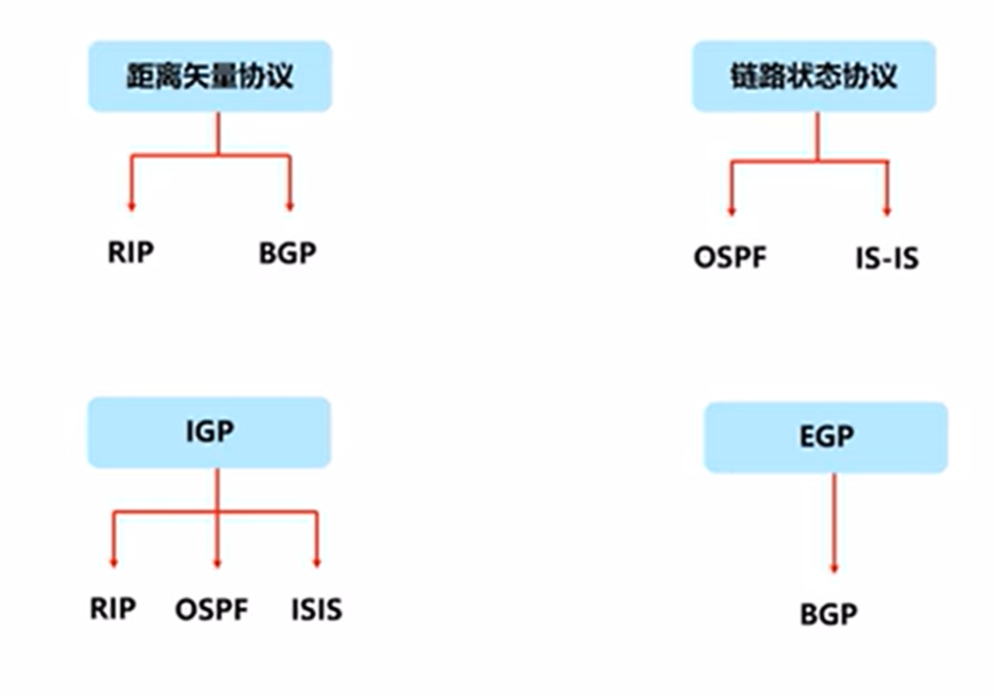

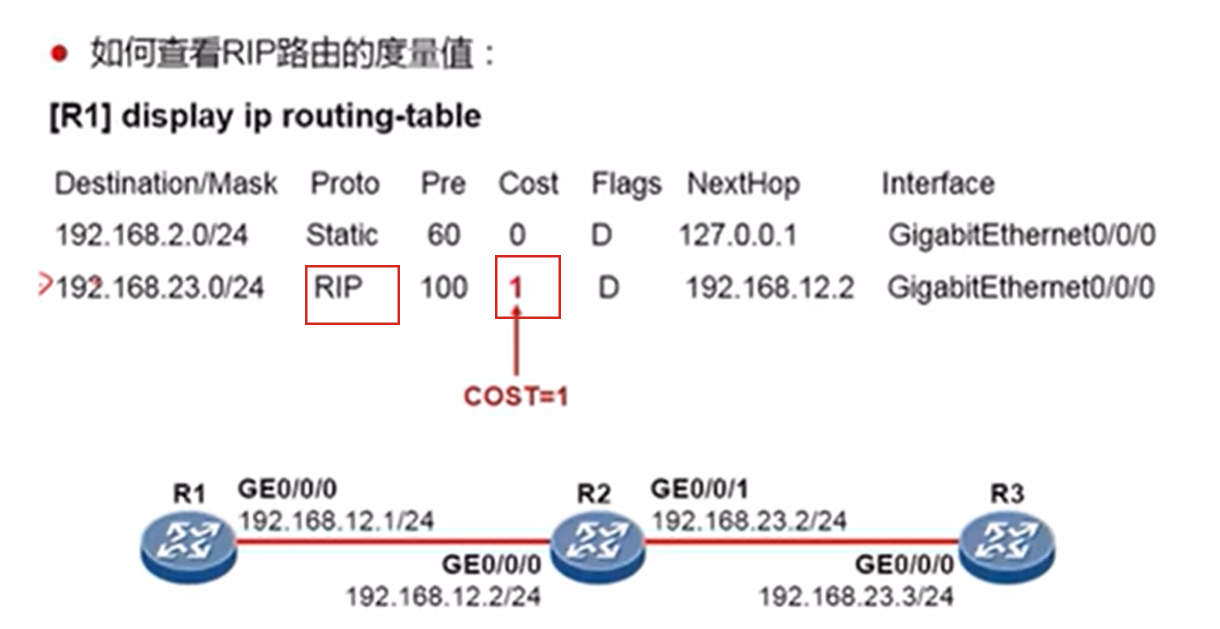

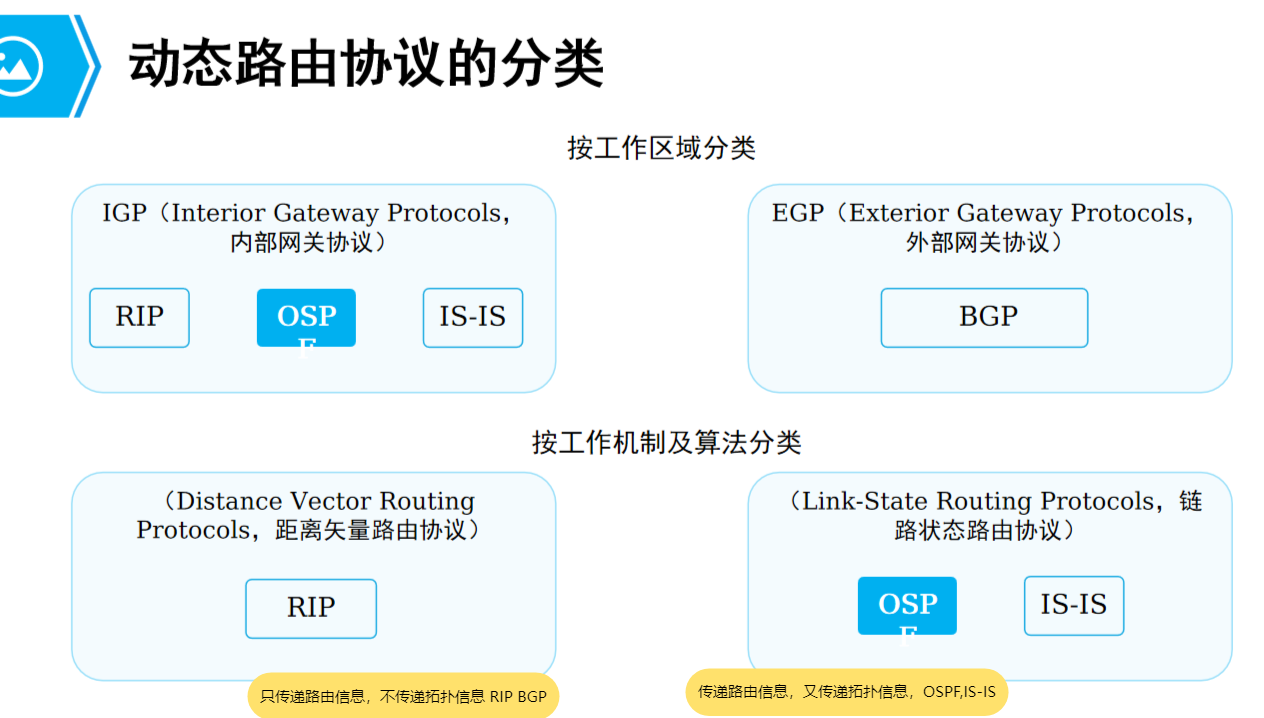

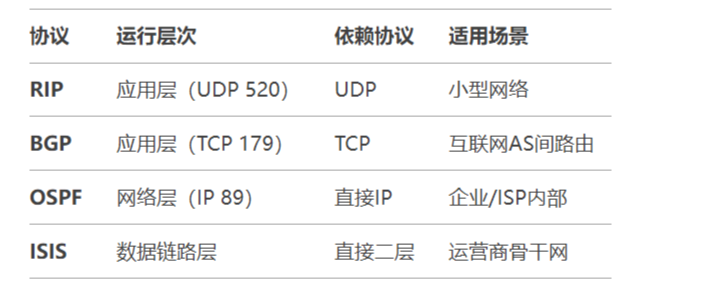

距离矢量协议
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

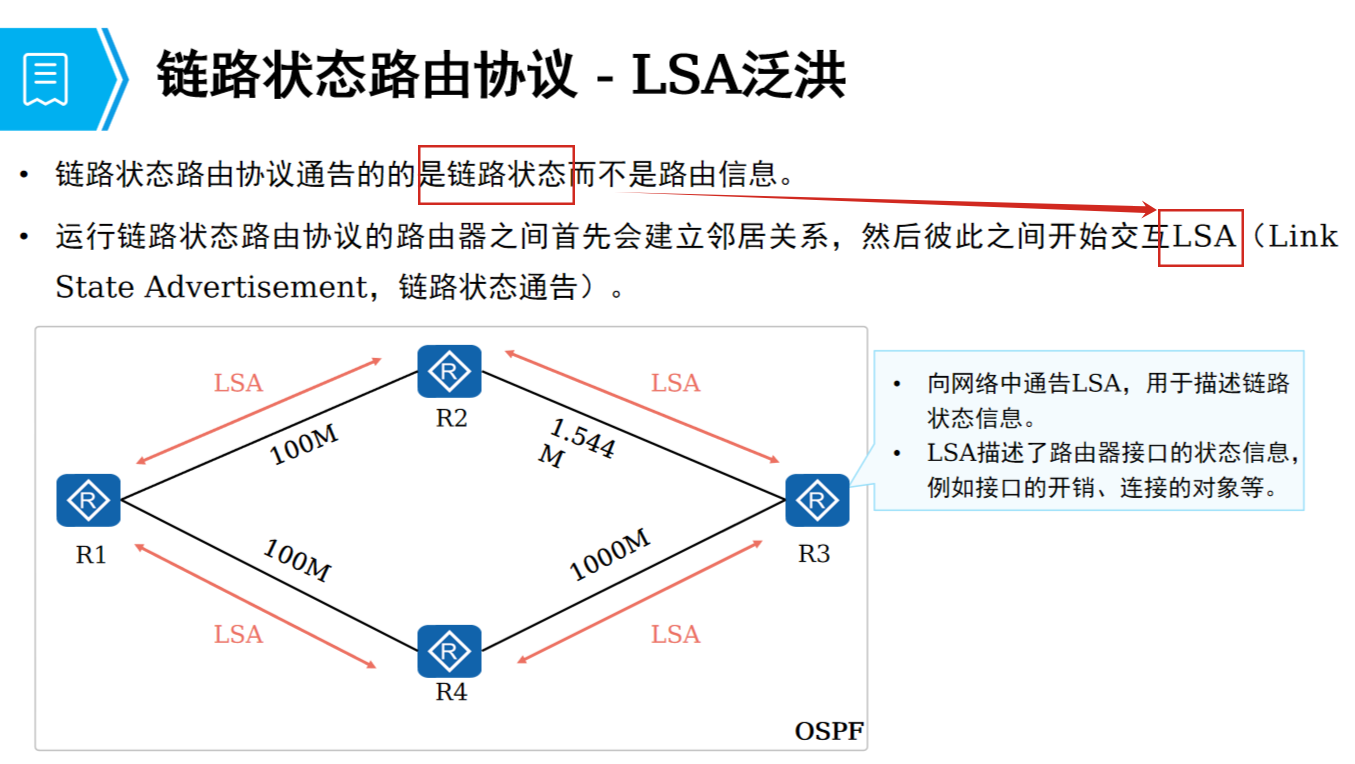

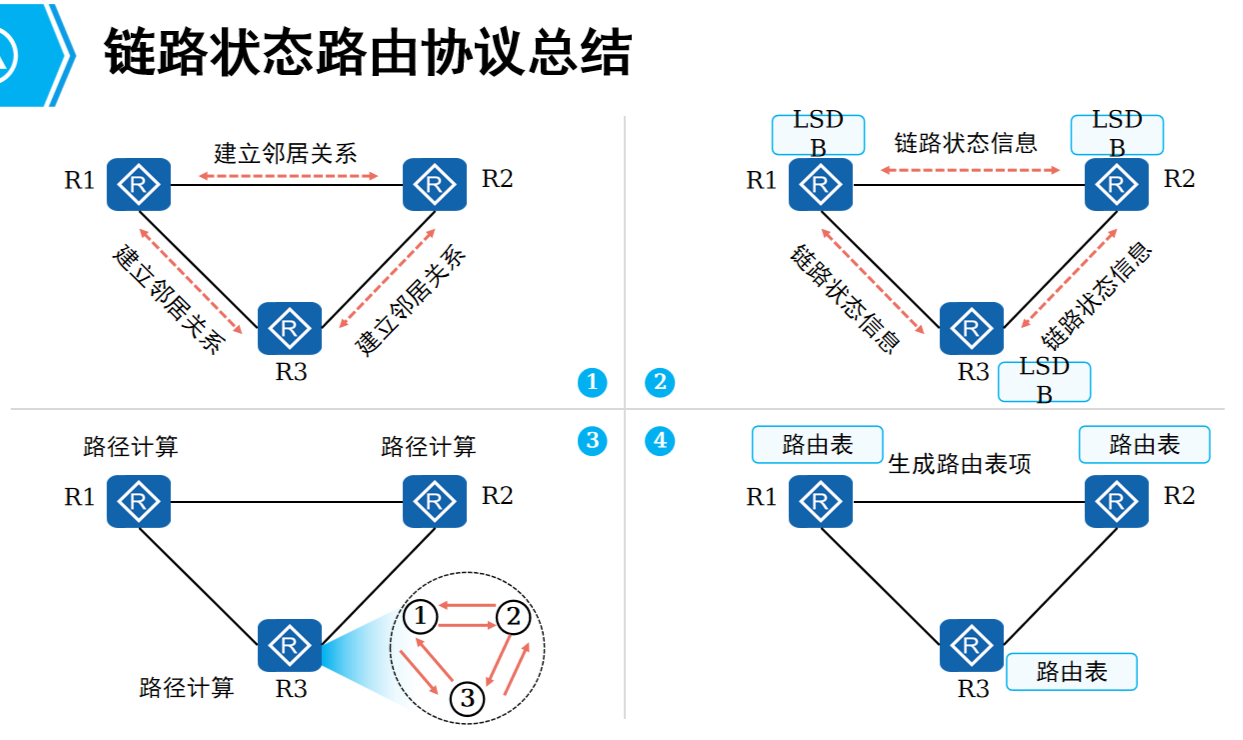

一、OSPF

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

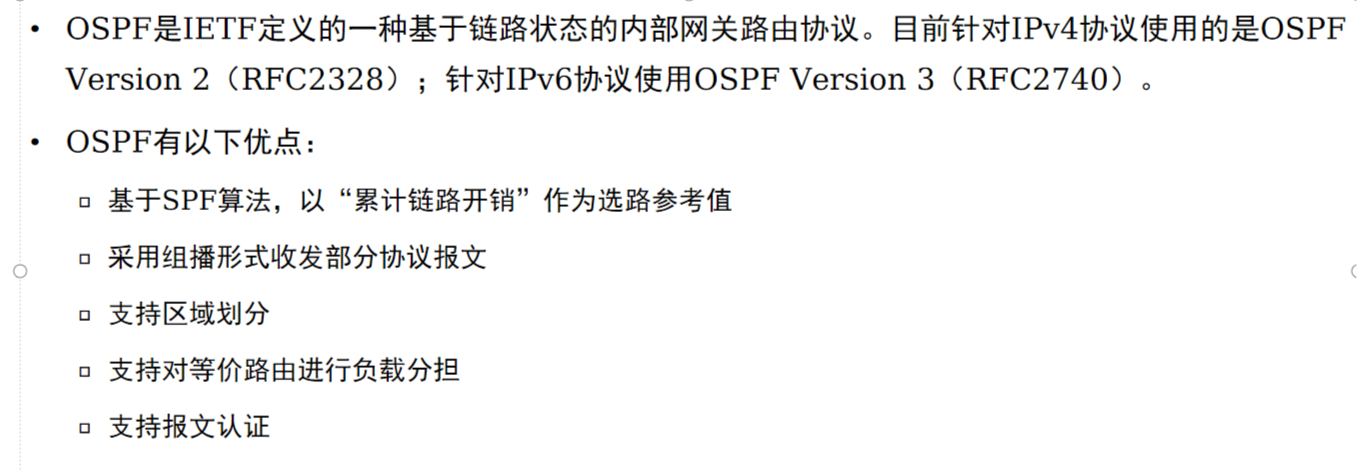

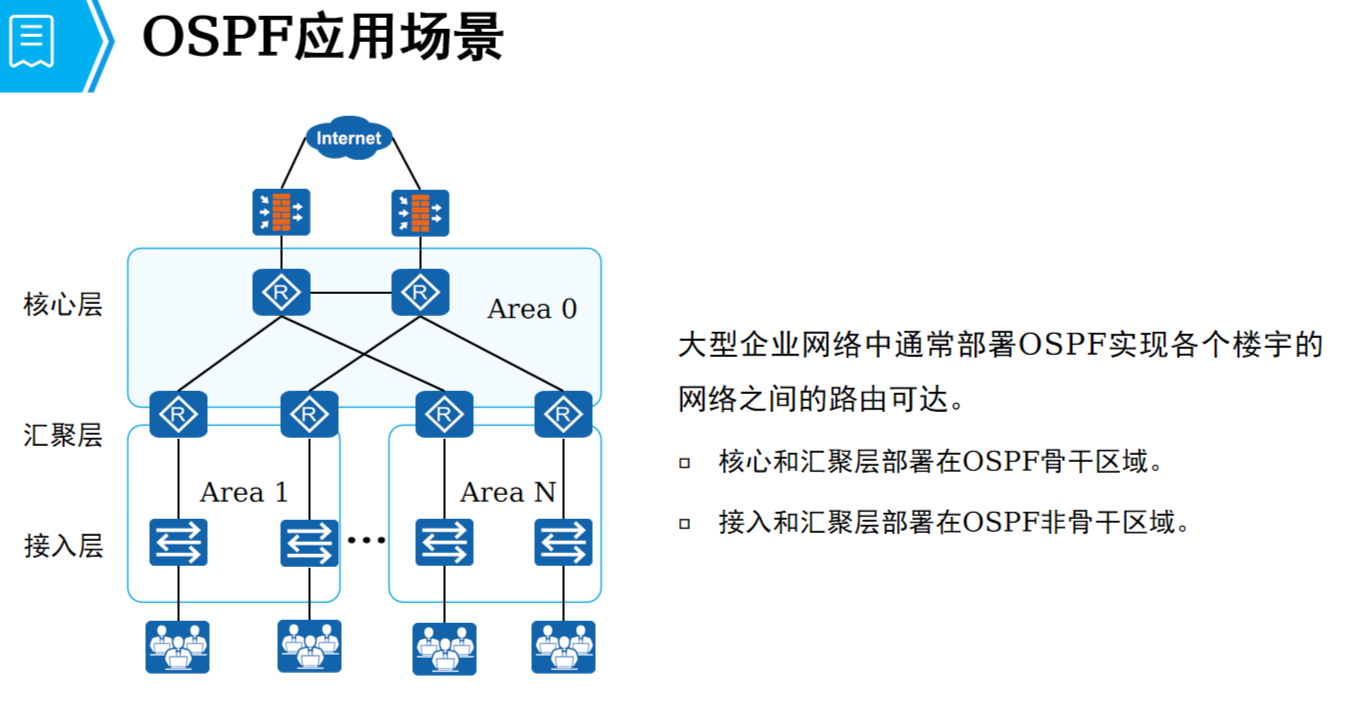

1.1 OSPF概述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

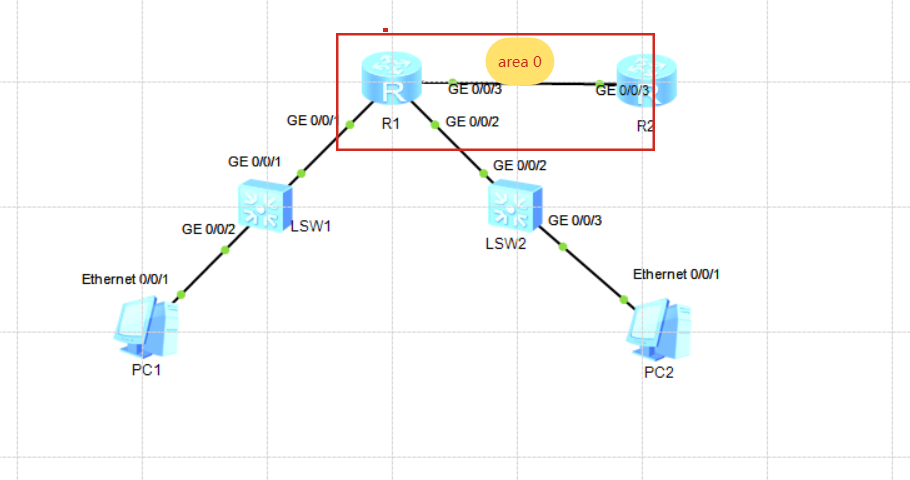

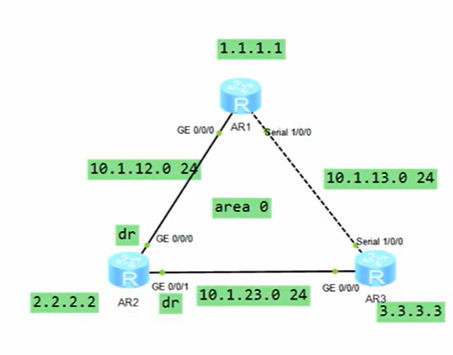

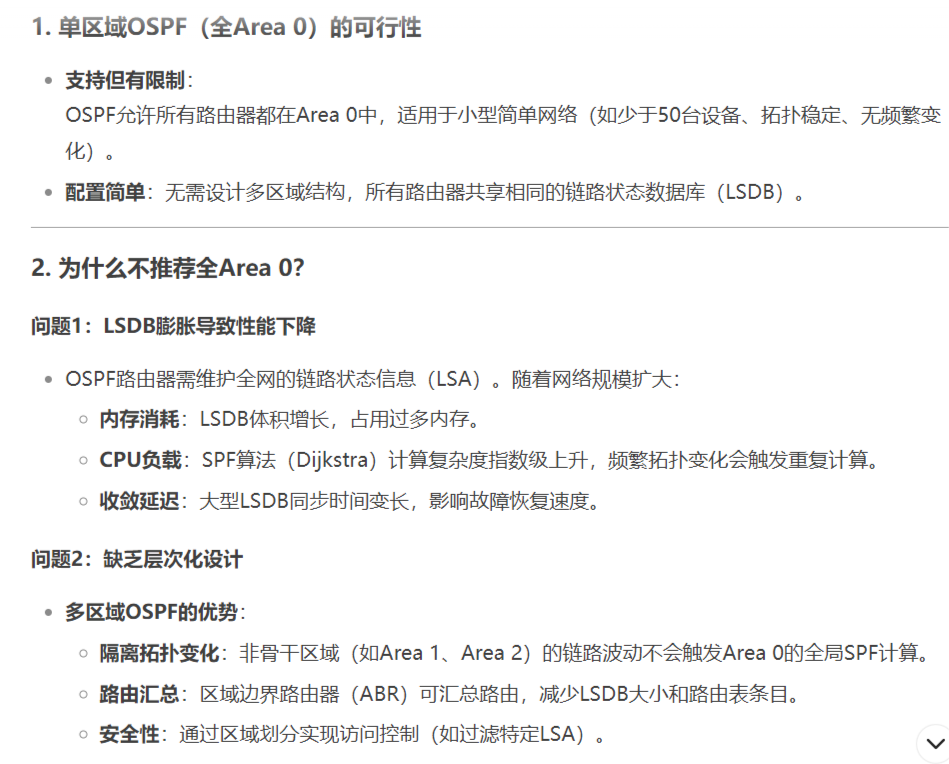

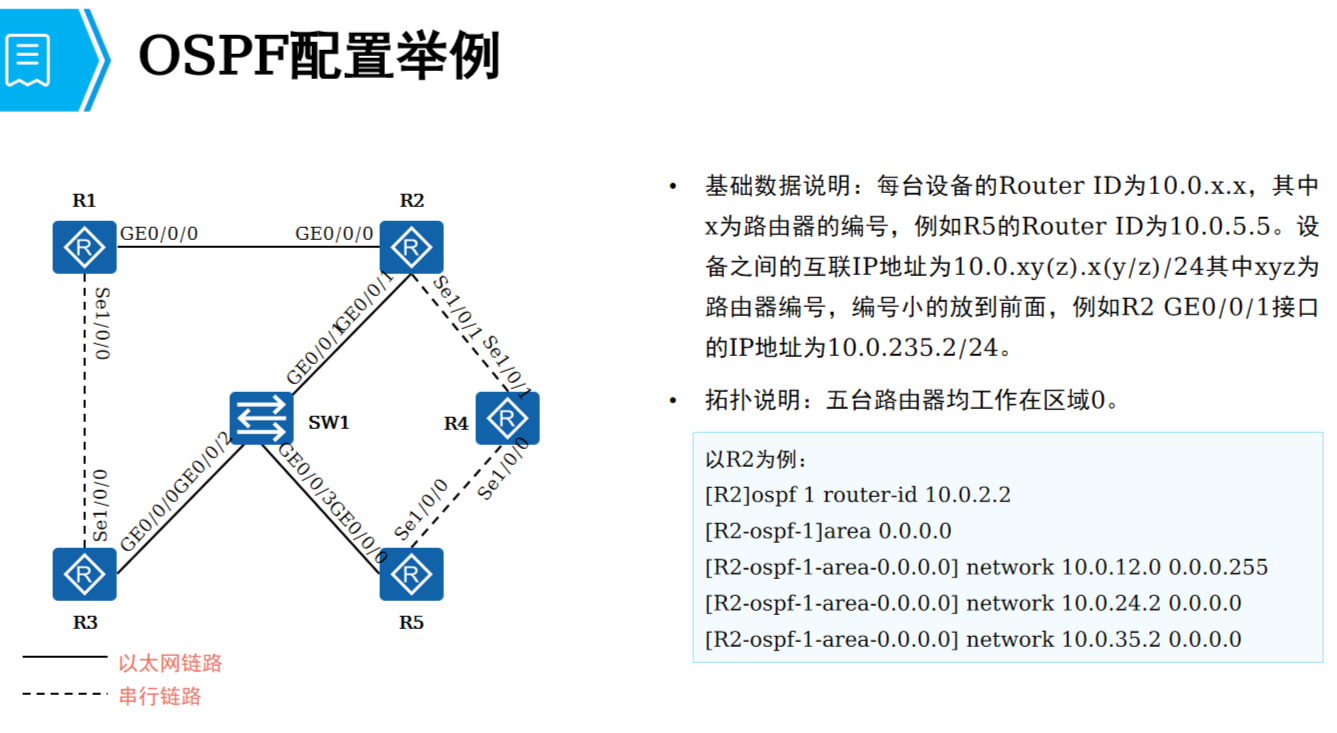

area 0一个区域配置案例
在这里插入图片描述

# 路由3上的配置interface GigabitEthernet 0/0/2# 同一链路相连路由网段一样，34路由连，3路由3的命名IPip address 10.1.34.3 24ospf 1 router-id 3.3.3.3## 4个路由全部配置area 0area 0network 10.1.0.0 0.0.255.255

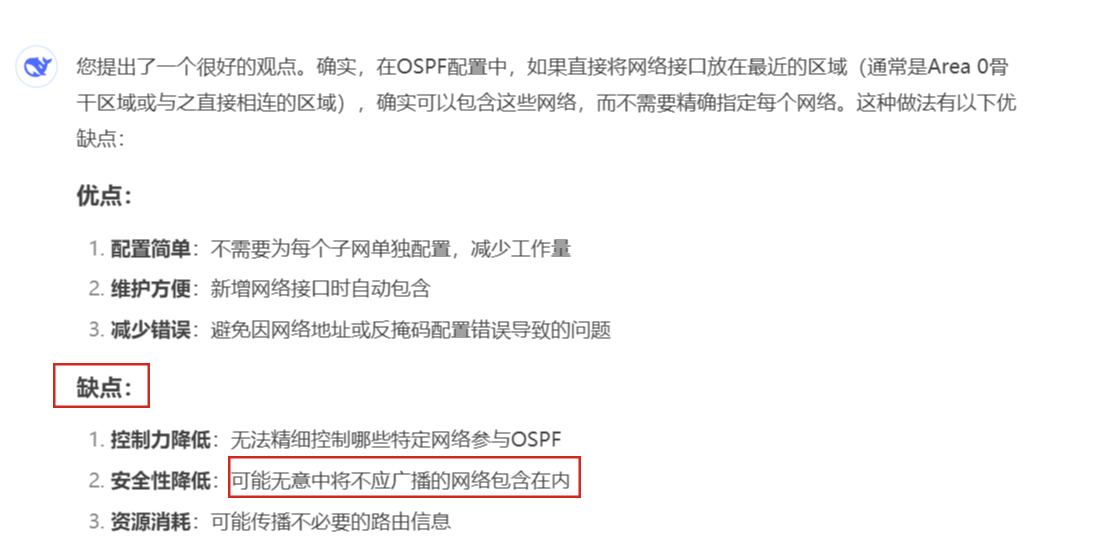

在这里插入图片描述

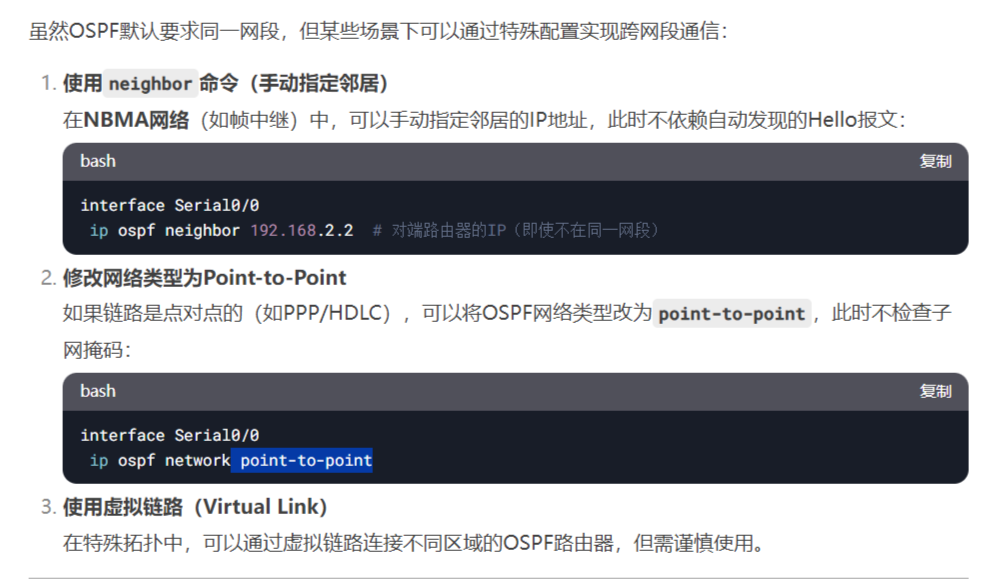

在这里插入图片描述OSPF（Open Shortest Path First）要求直连路由器必须处于同一IP网段才能正常建立邻接关系，否则无法交换Hello报文，导致邻居关系无法形成
在这里插入图片描述

在这里插入图片描述

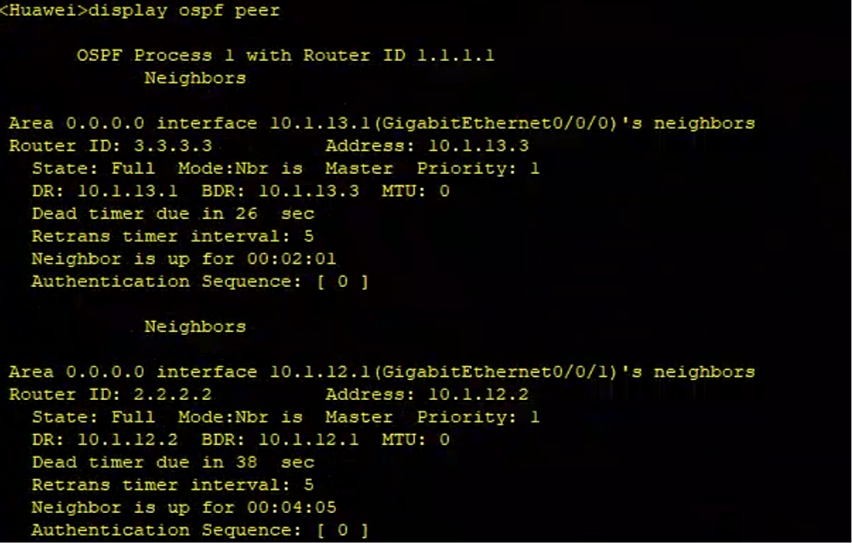

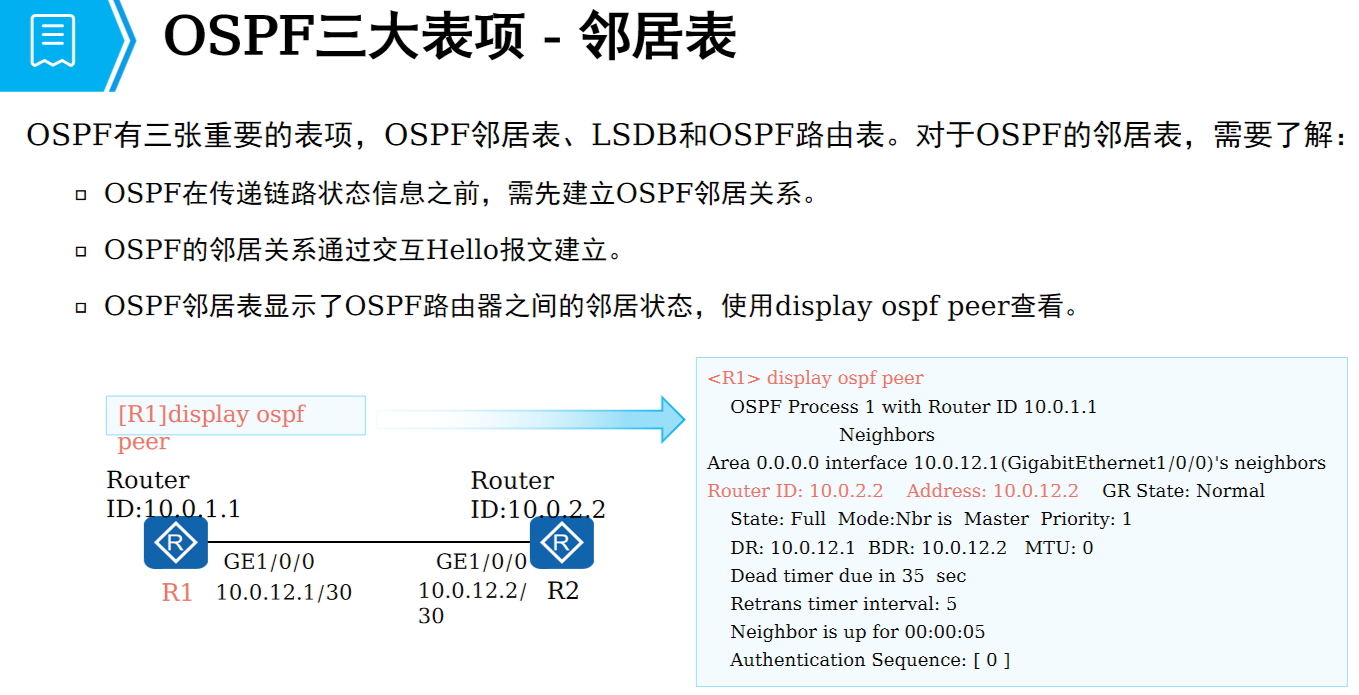

# 邻居表
display ospf peer
# 邻居收到的LSA保存到lsdb

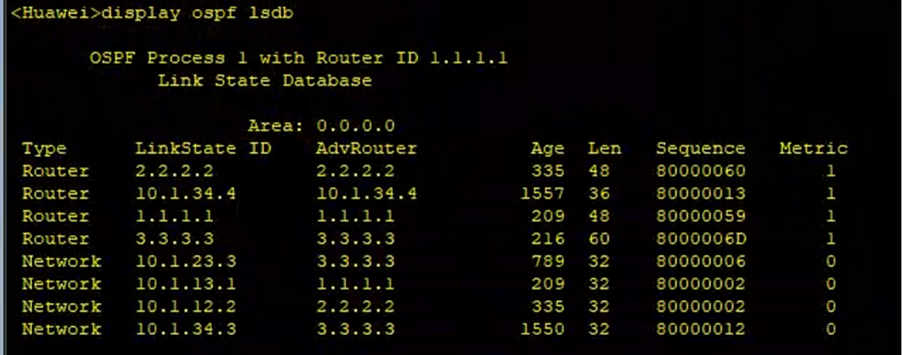

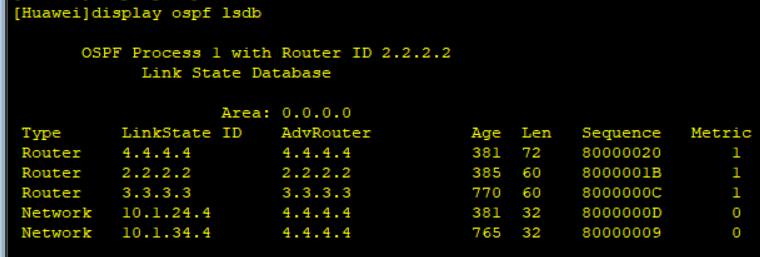

display ospf lsdb

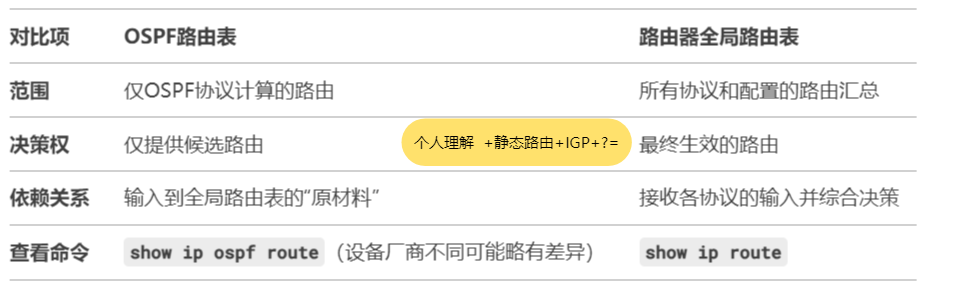

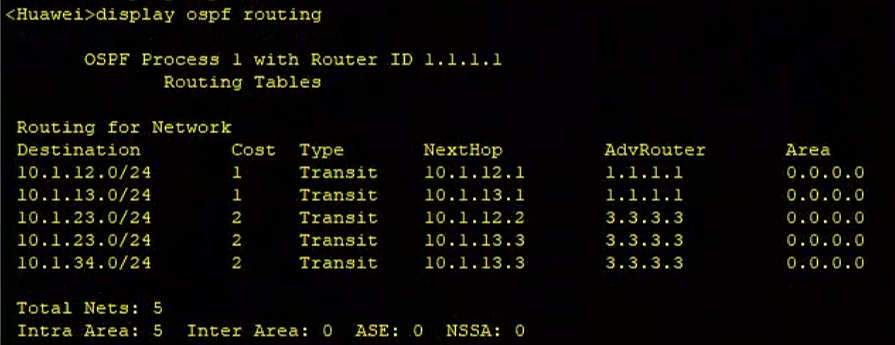

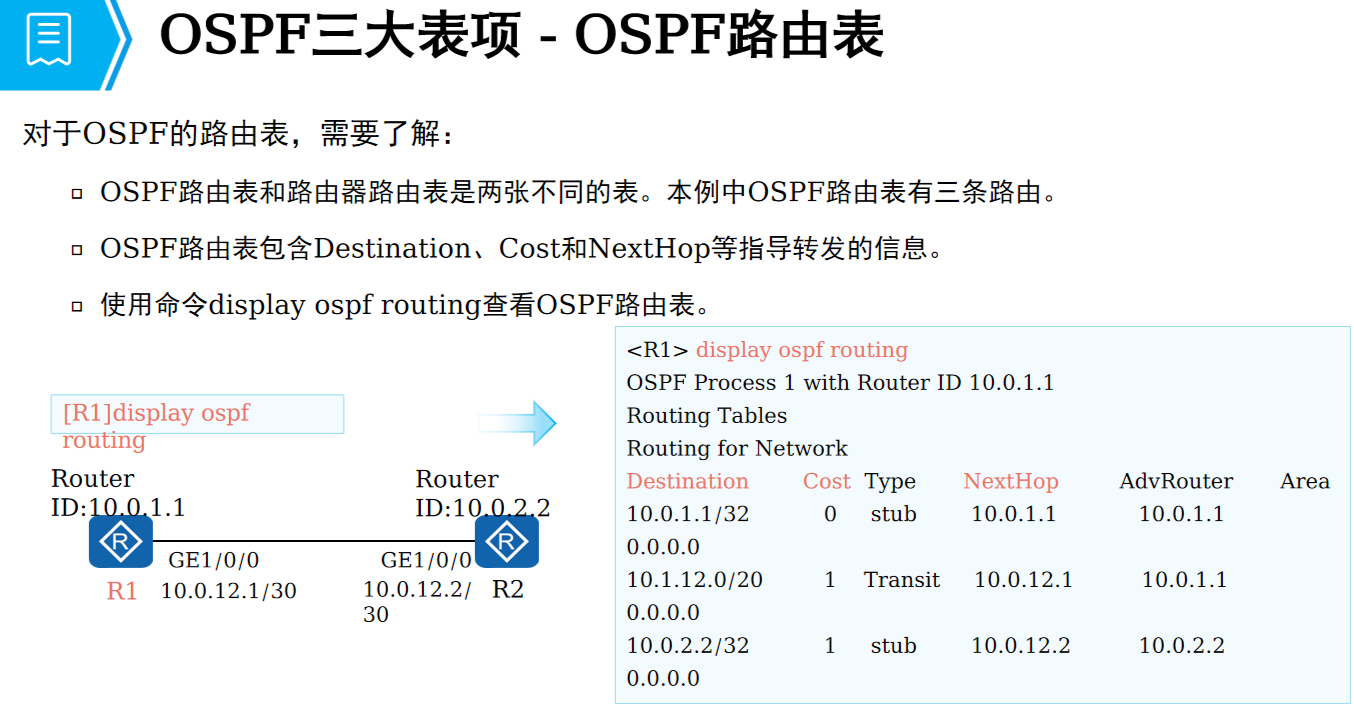

display ospf routing

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

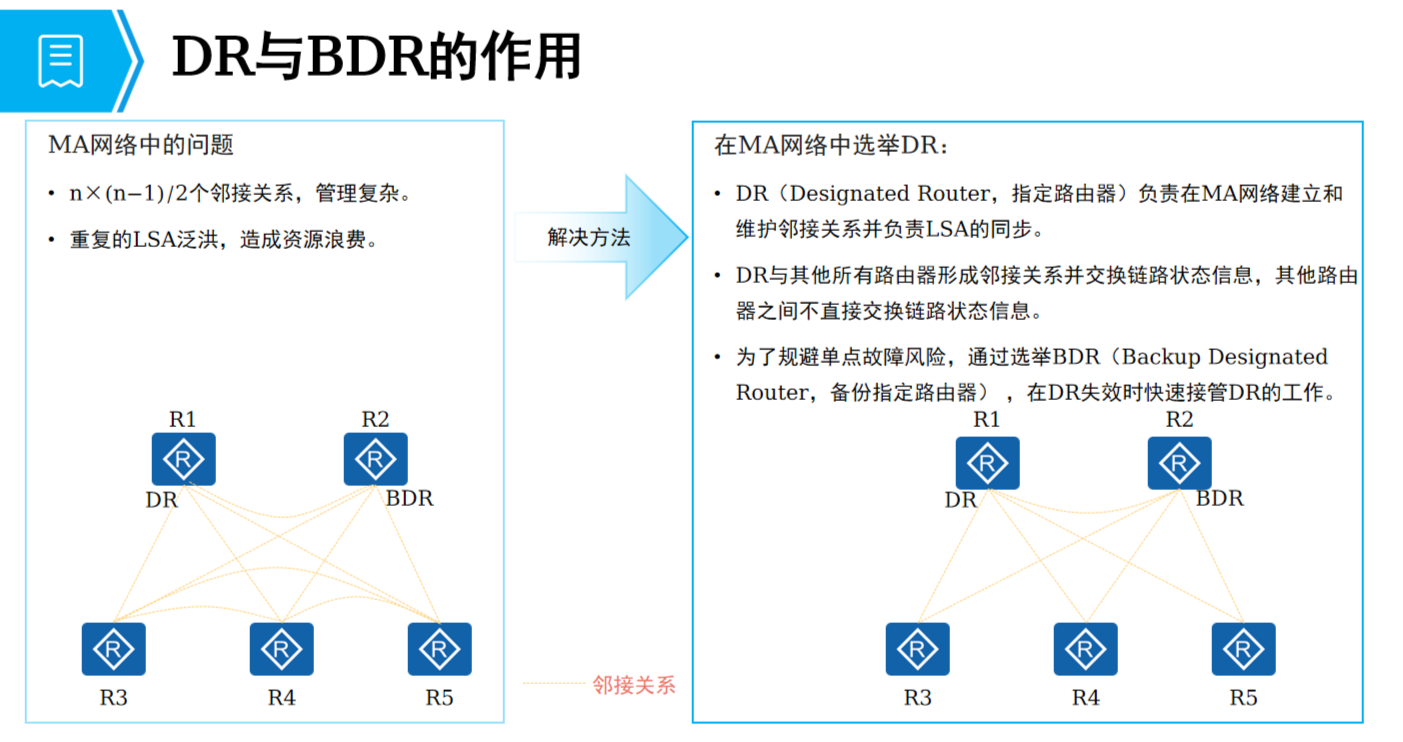

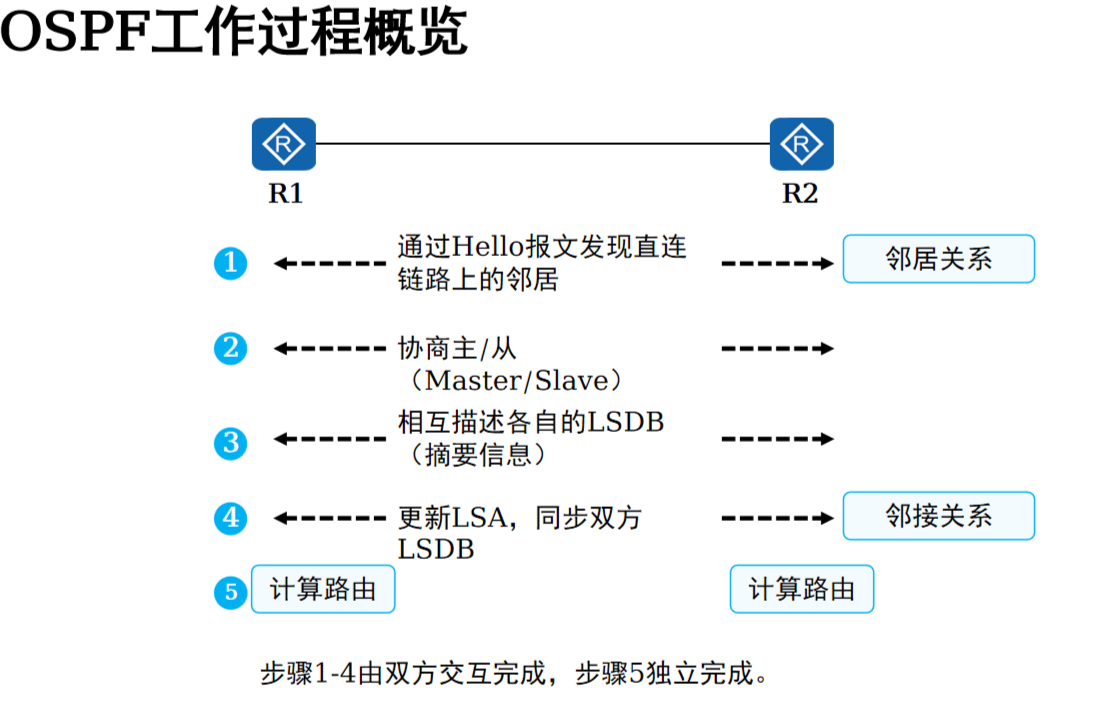

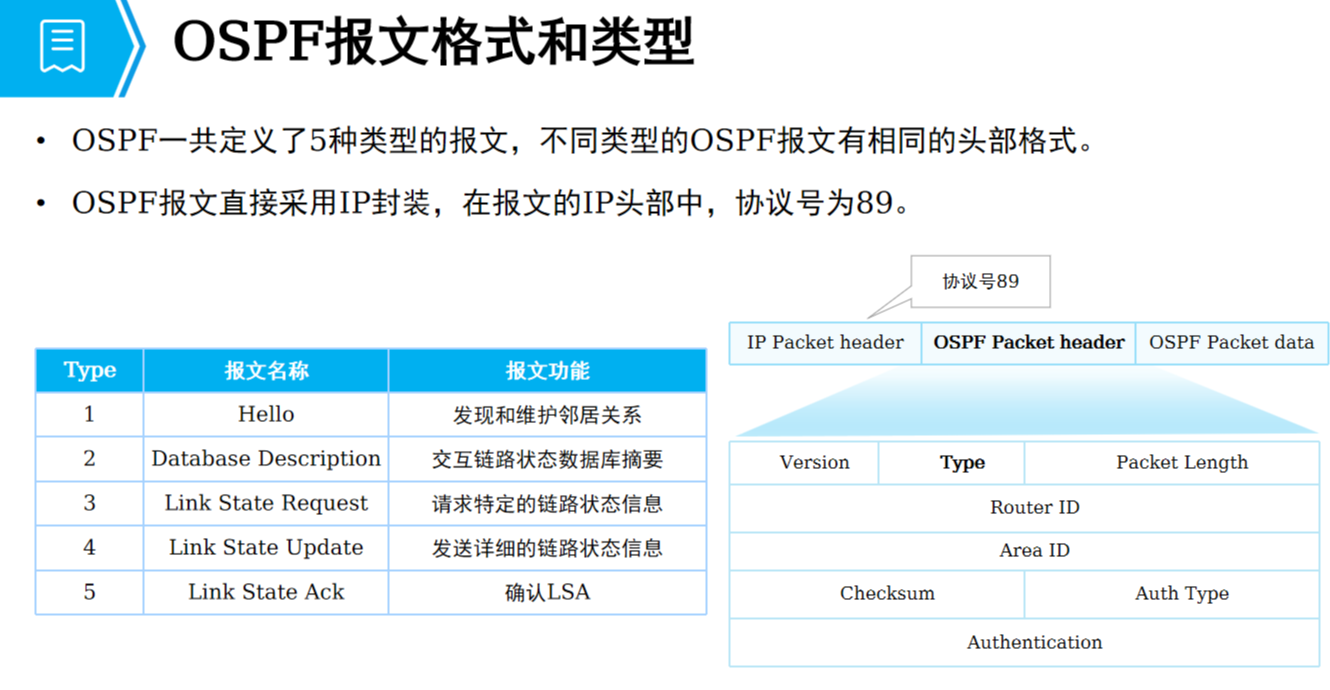

1.2 OSPF工作过程

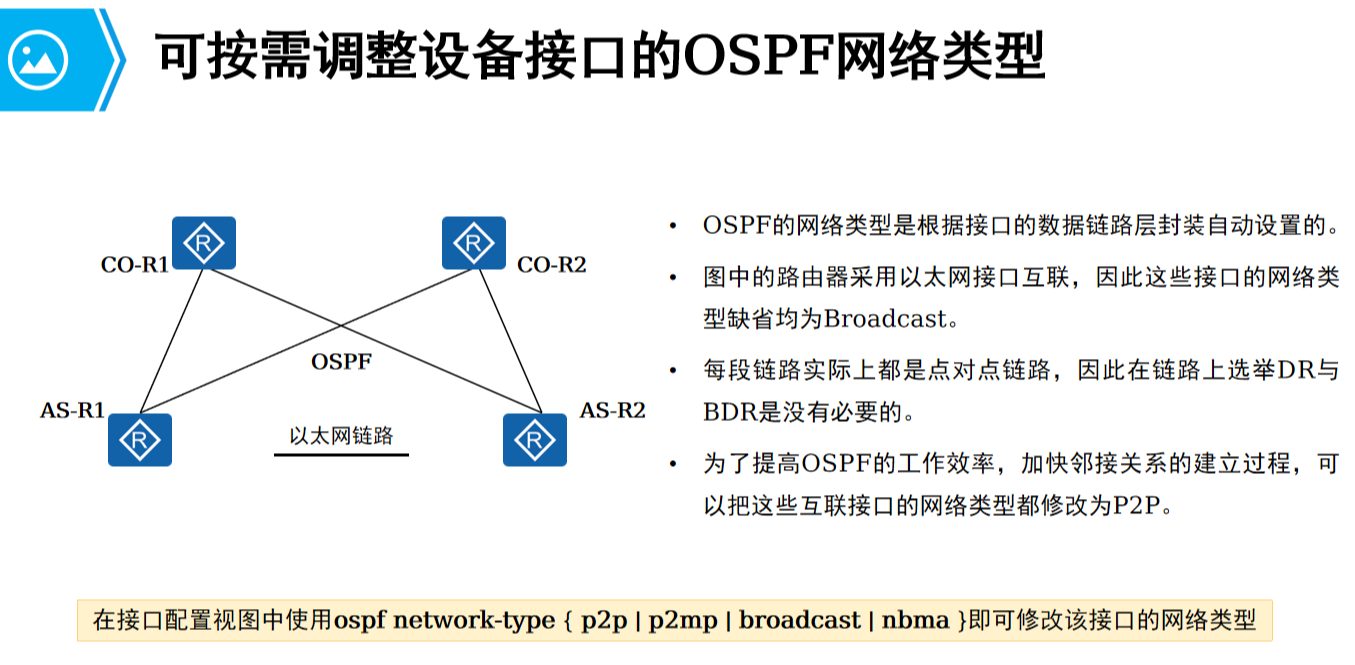

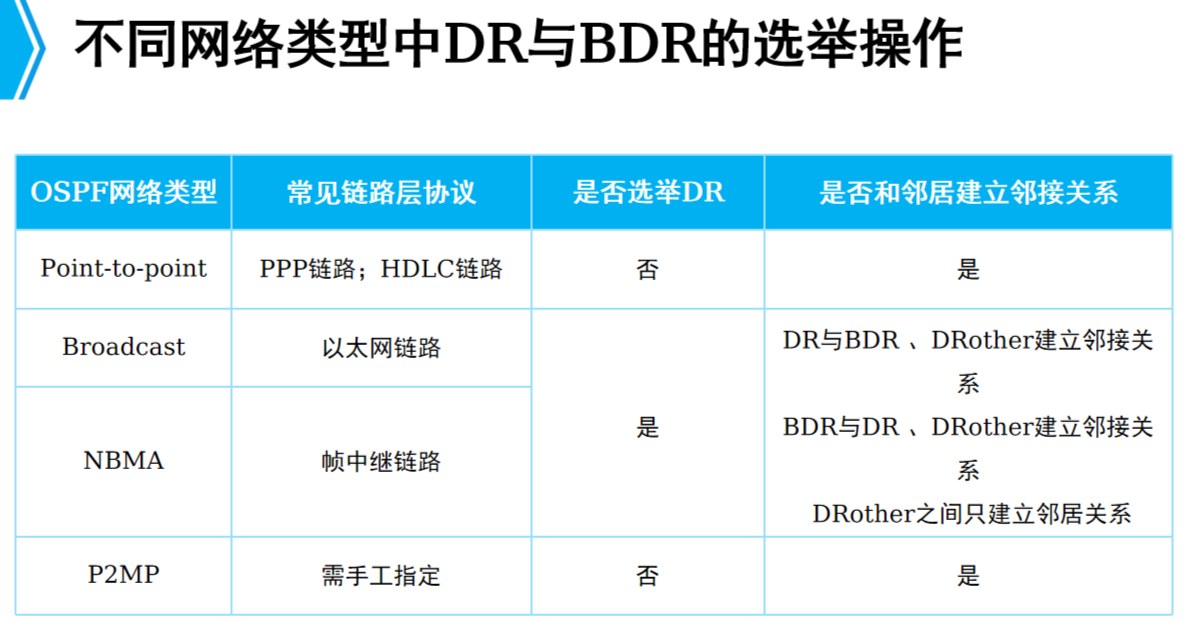

在这里插入图片描述
在这里插入图片描述

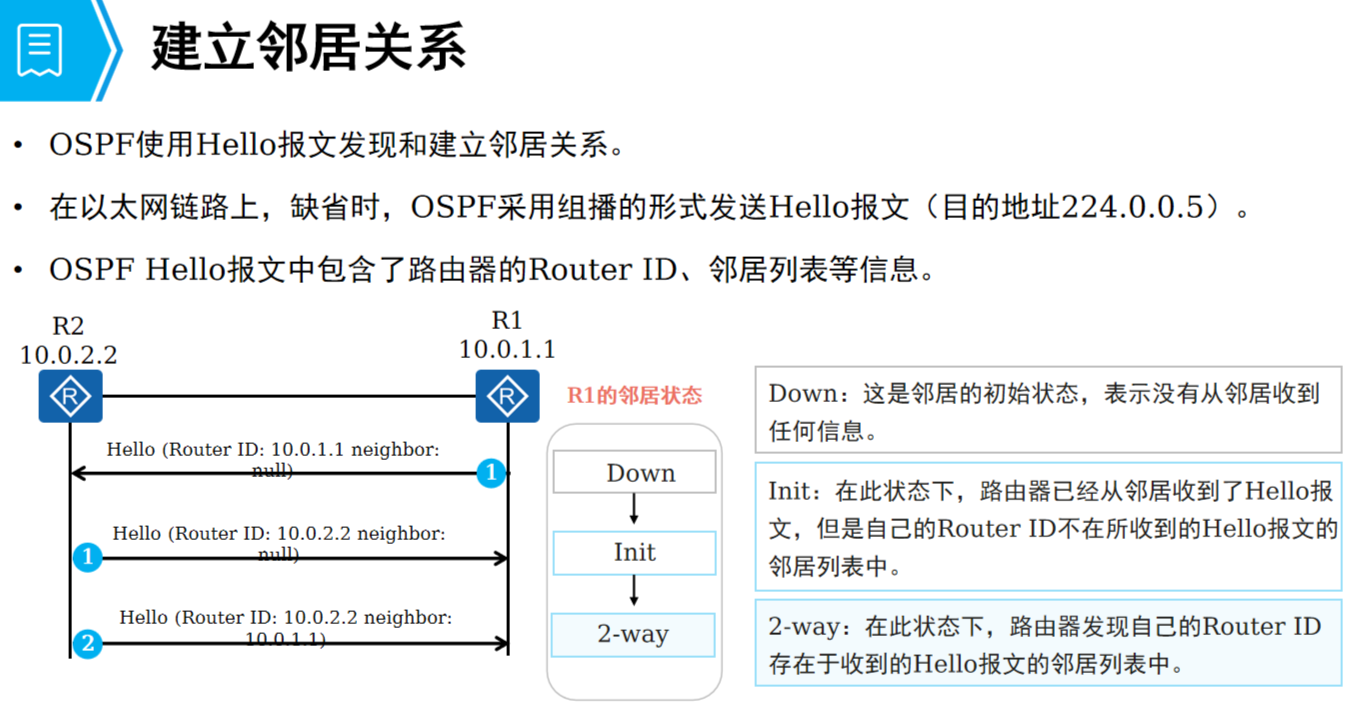

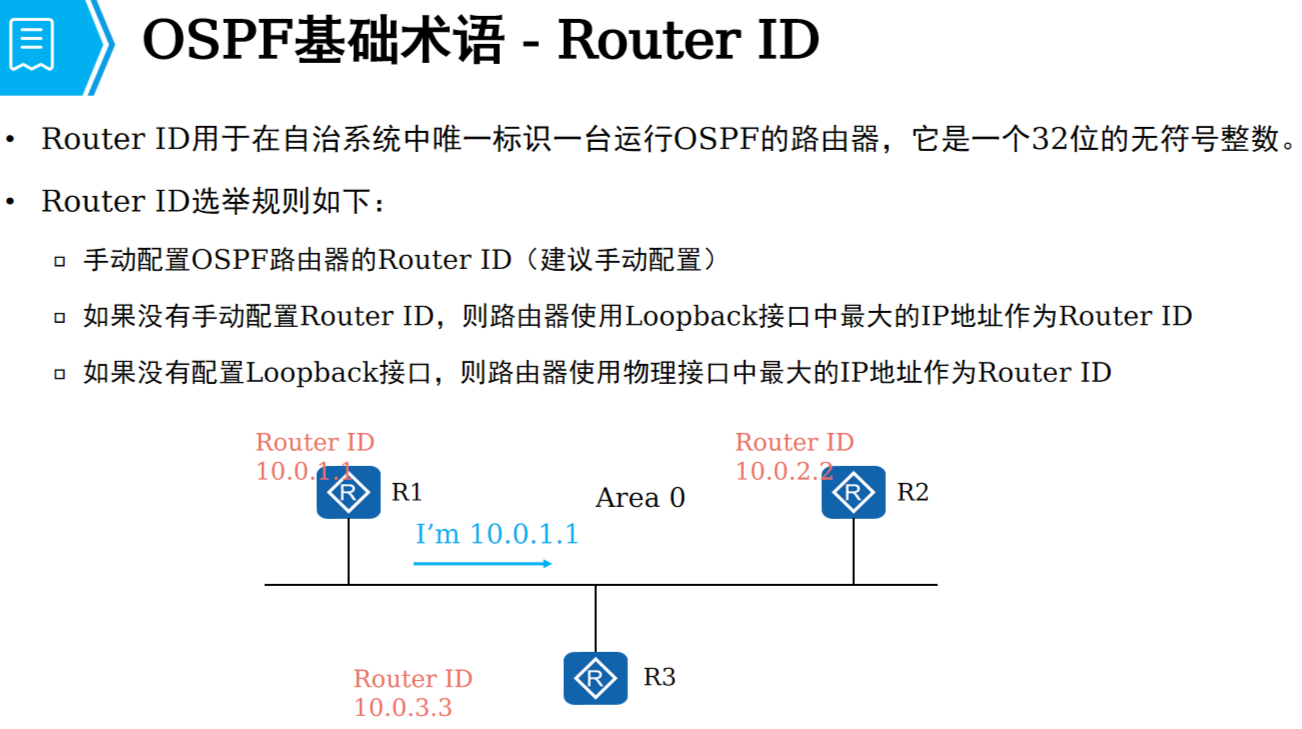

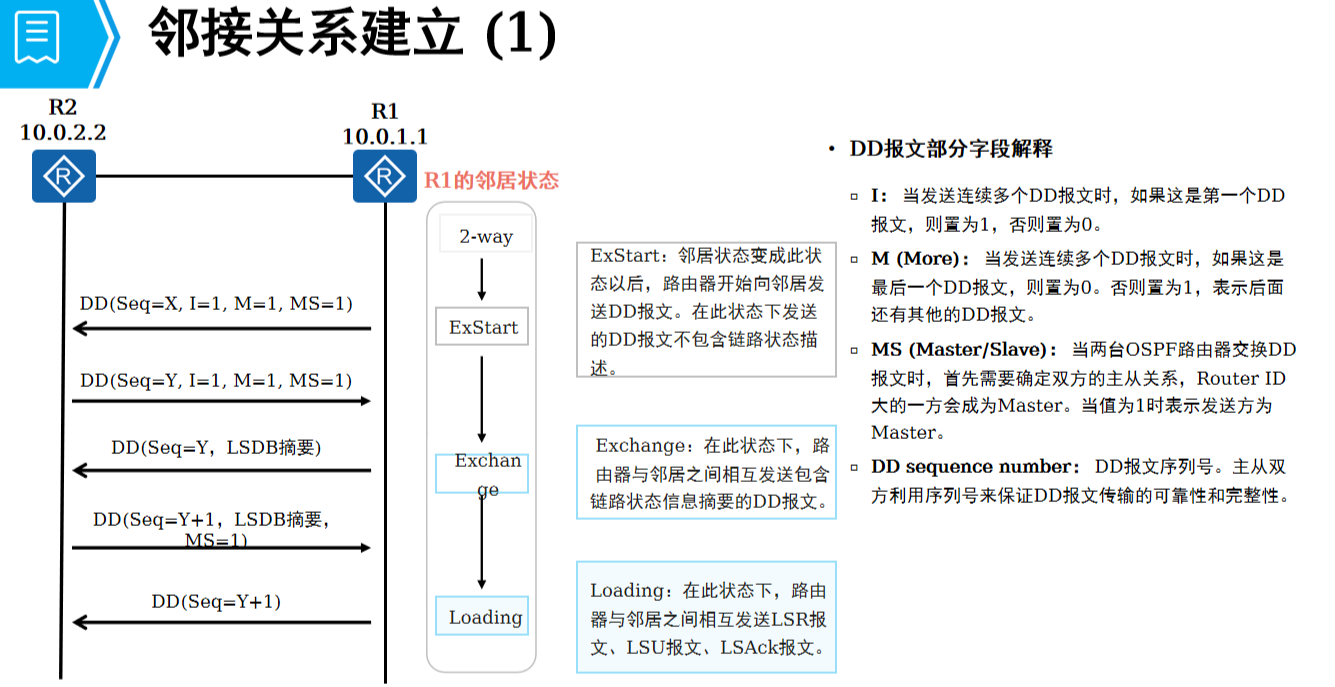

R1和R2的Router ID分别为10.0.1.1和10.0.2.2并且二者已建立了邻居关系后
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
具体可参考前篇HCIA中的命令
在这里插入图片描述

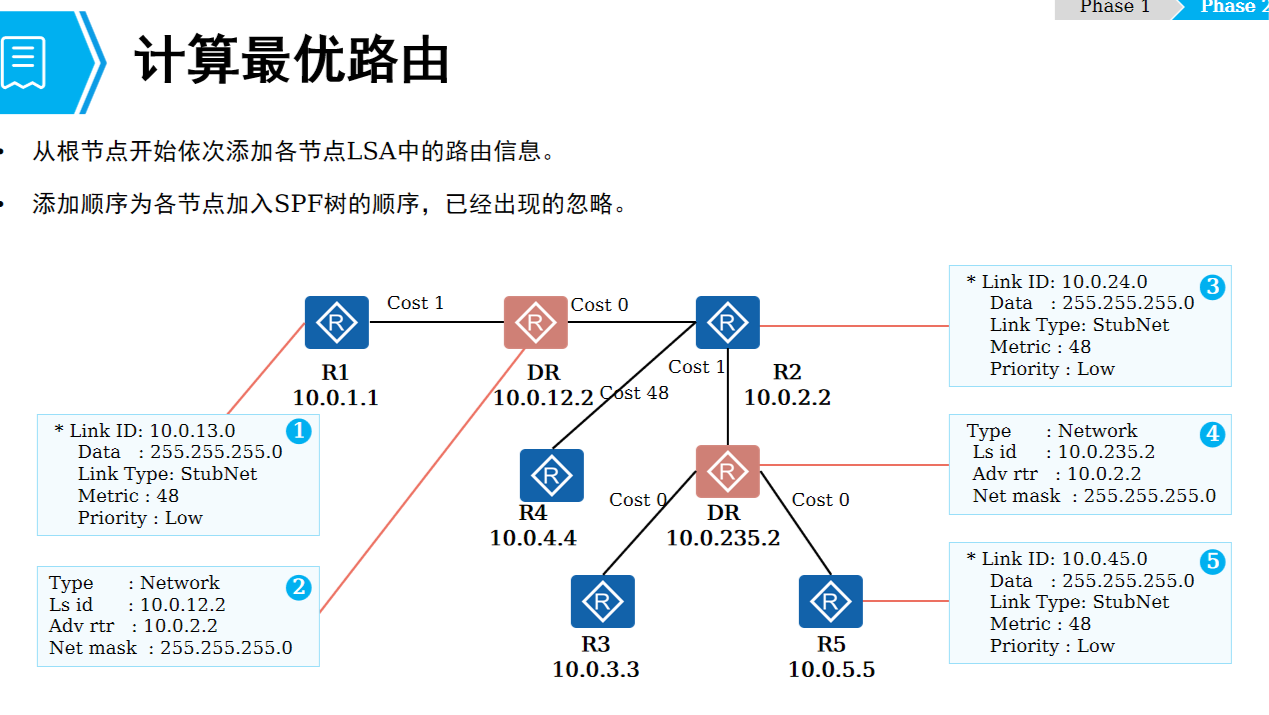

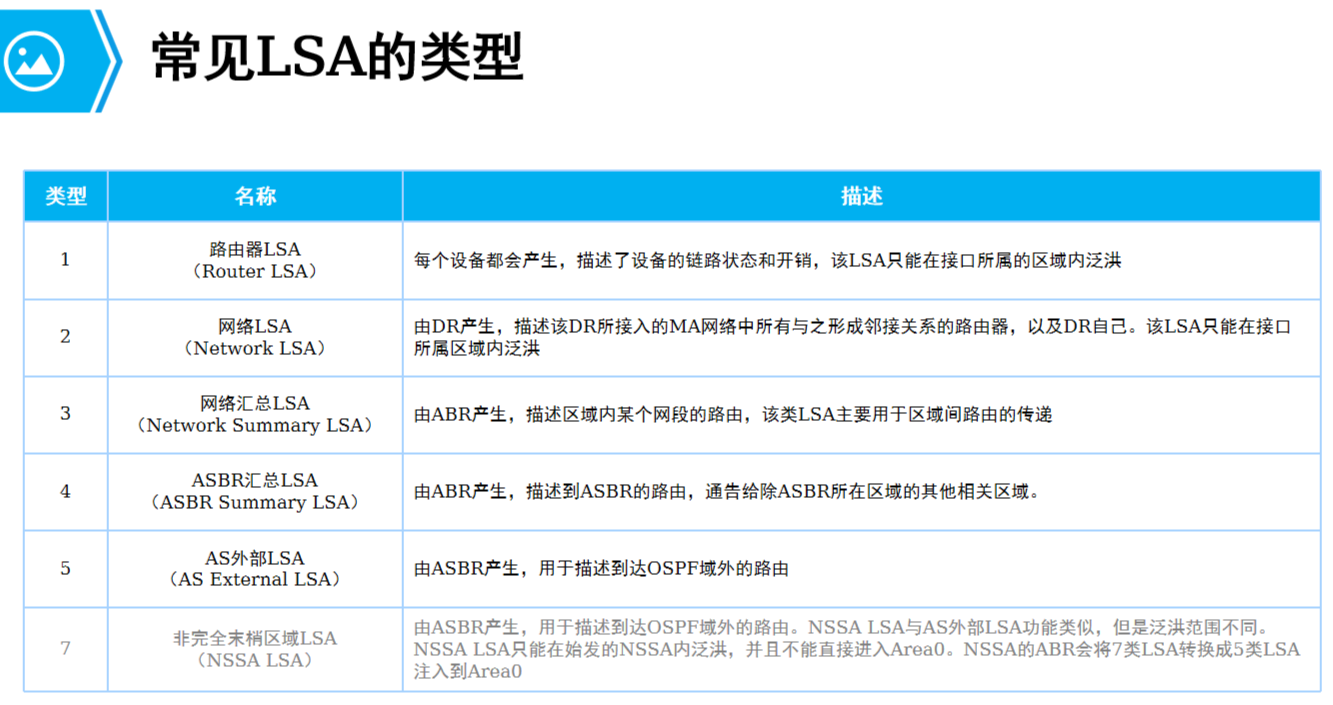

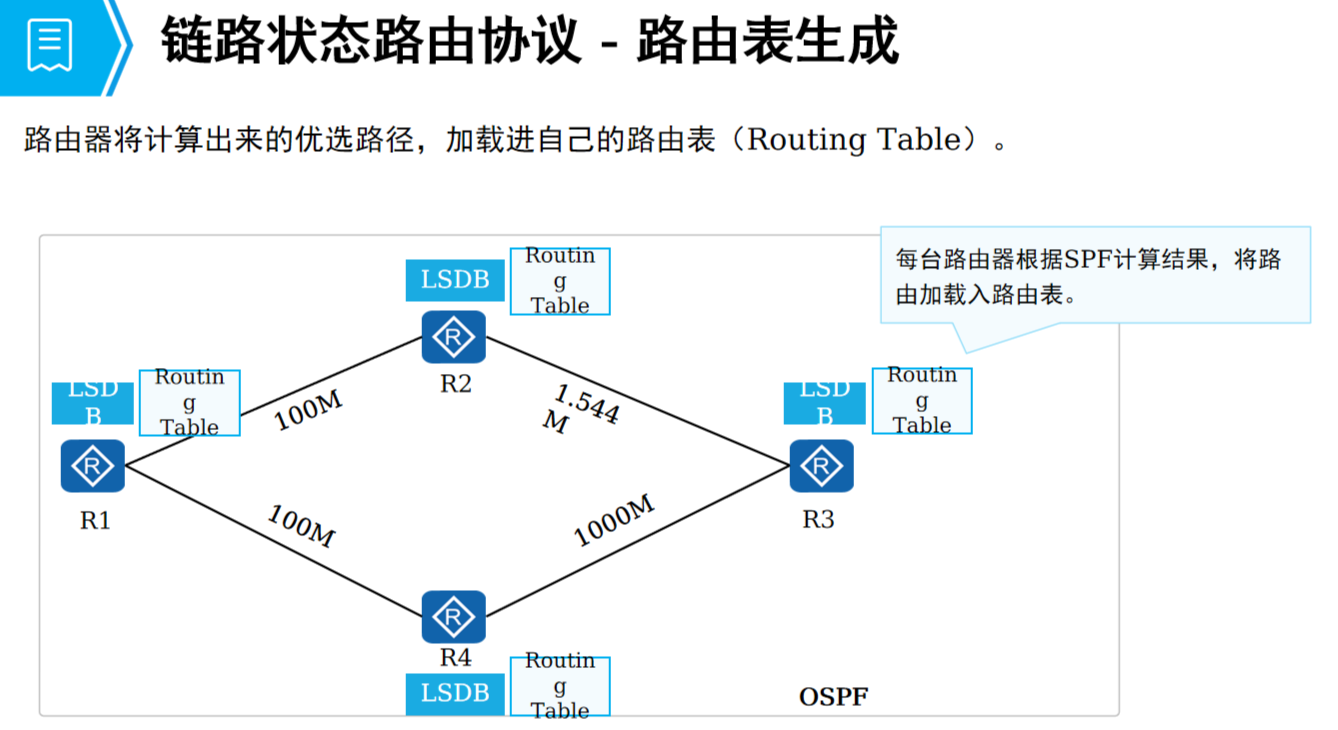

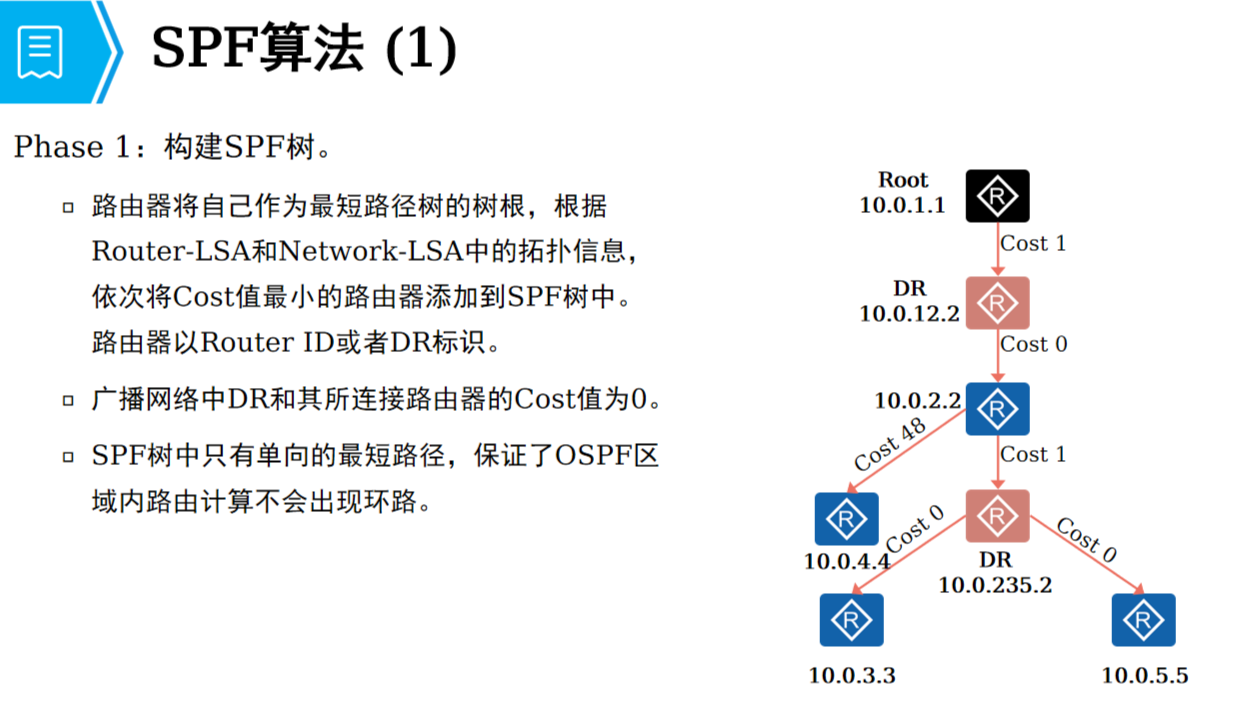

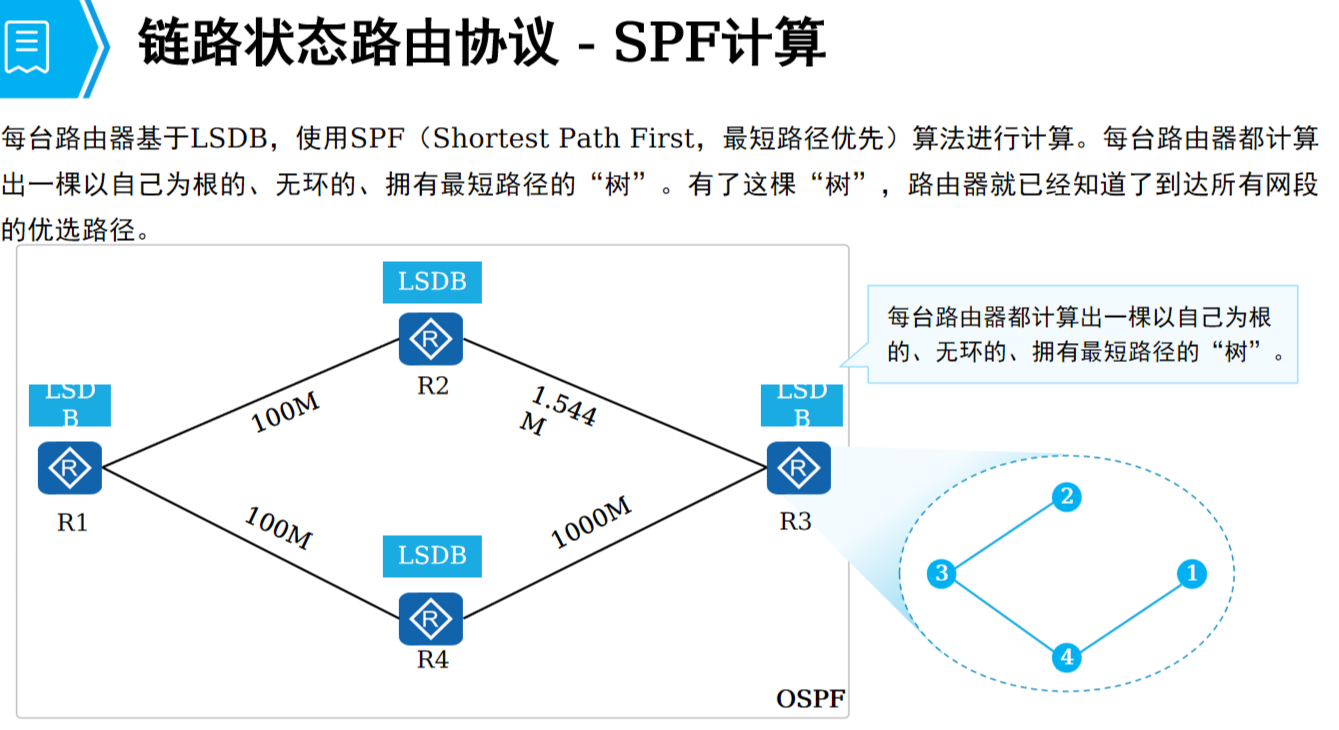

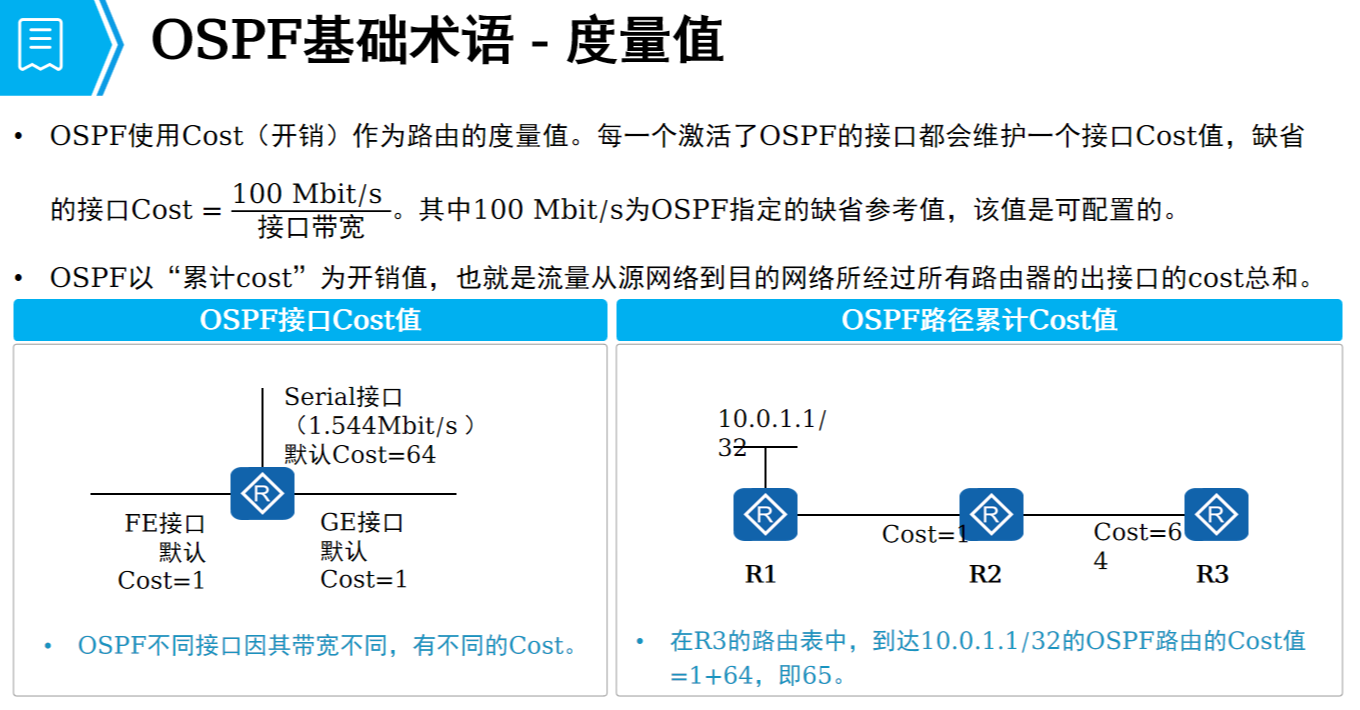

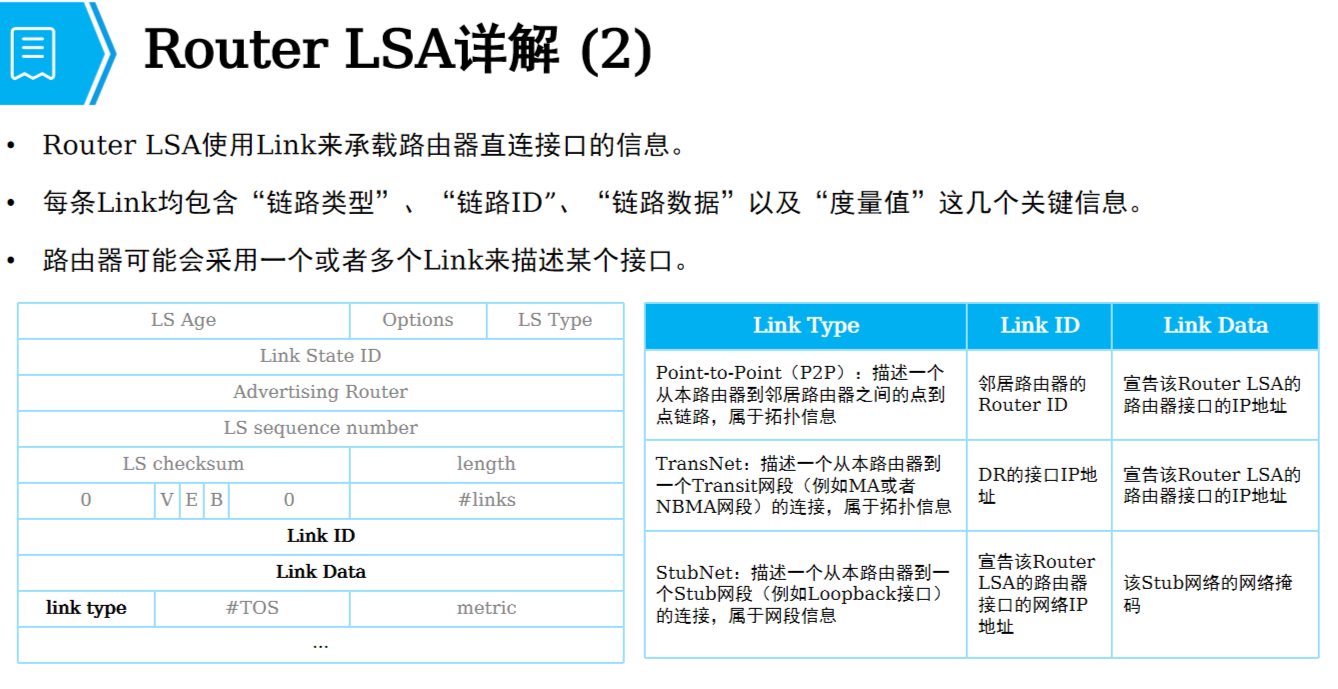

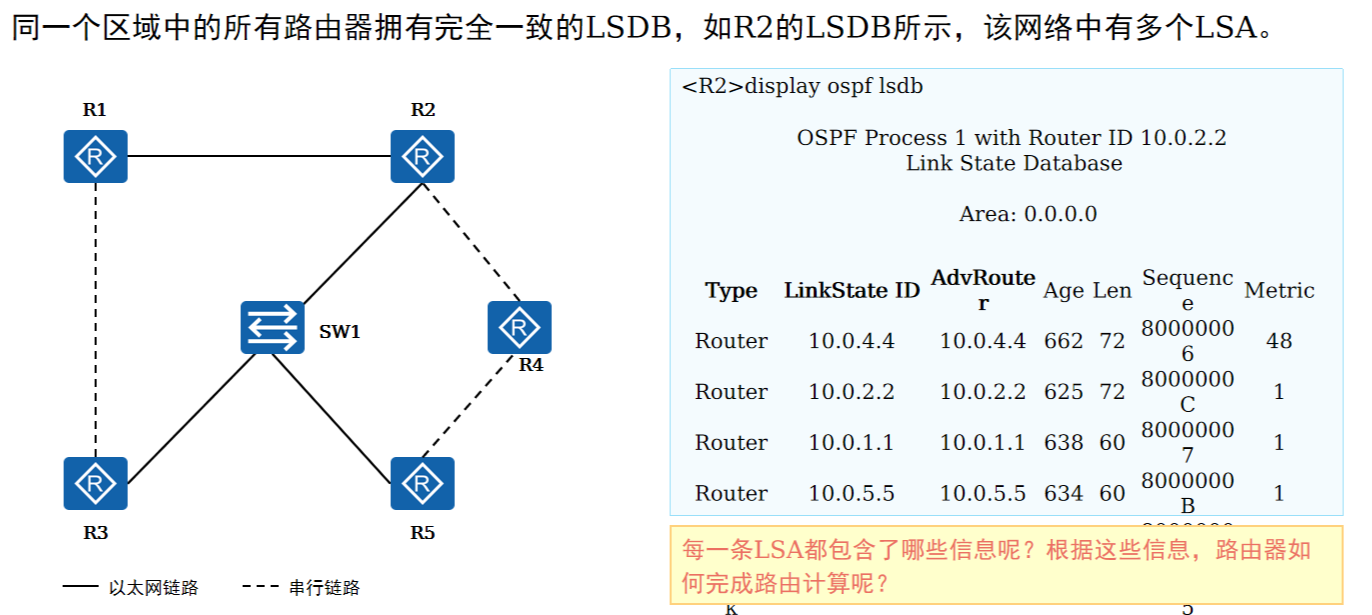

1.3 OSPF路由计算

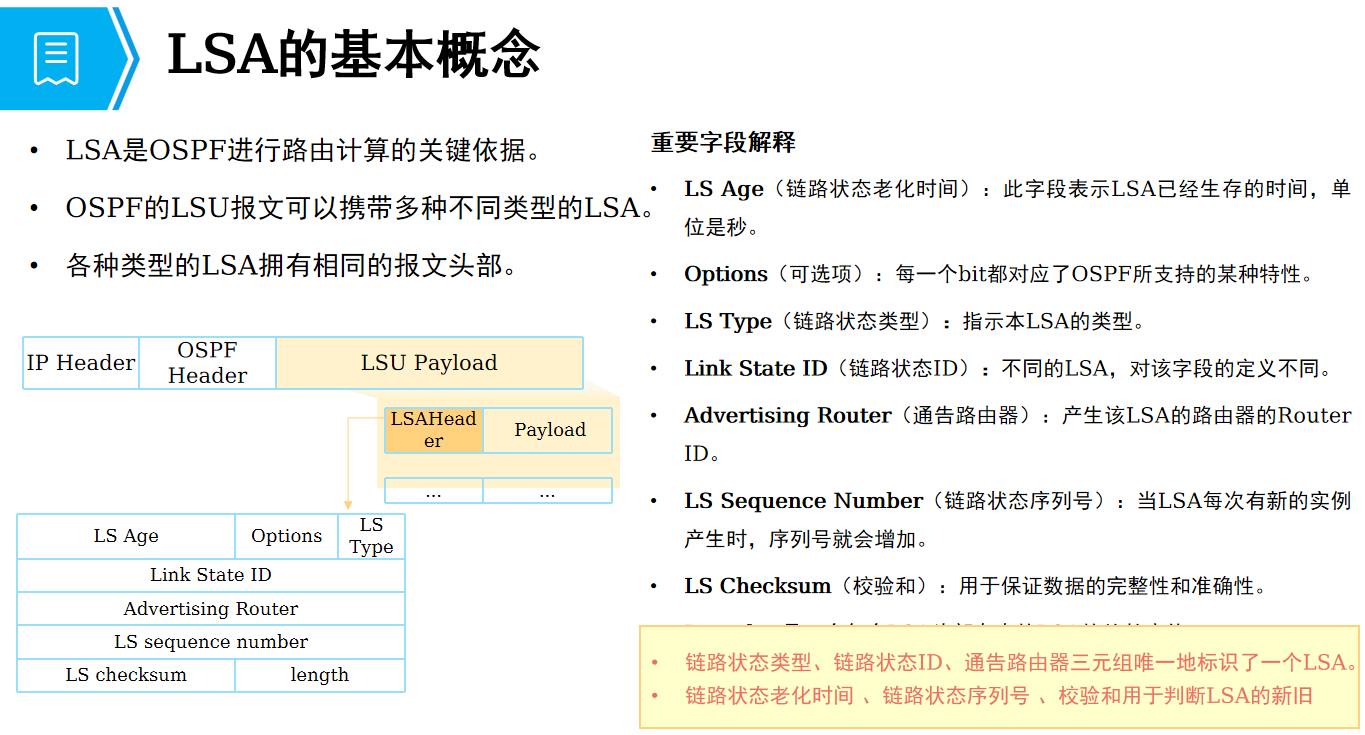

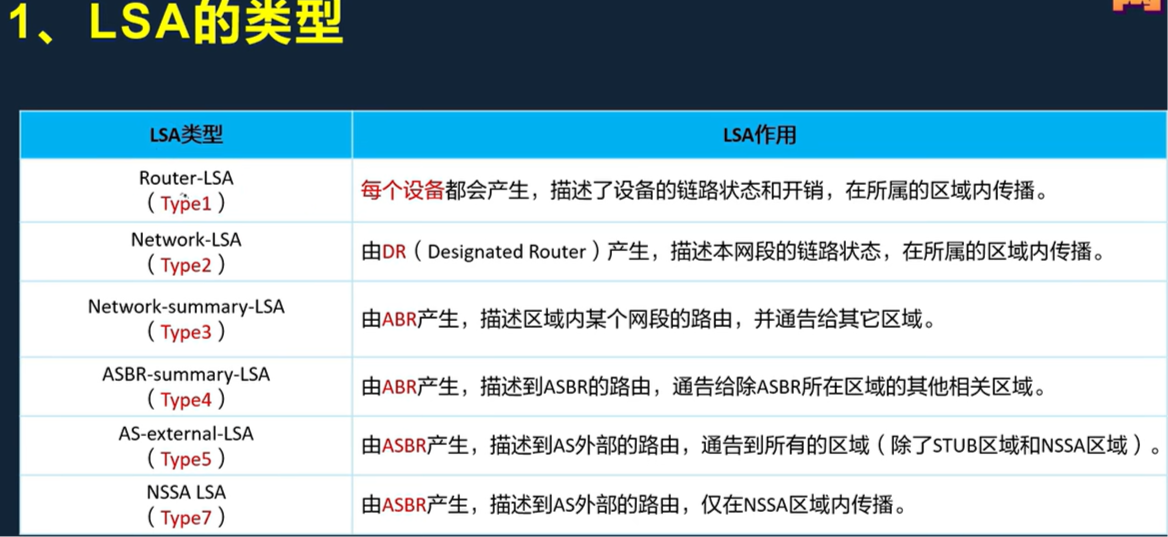

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

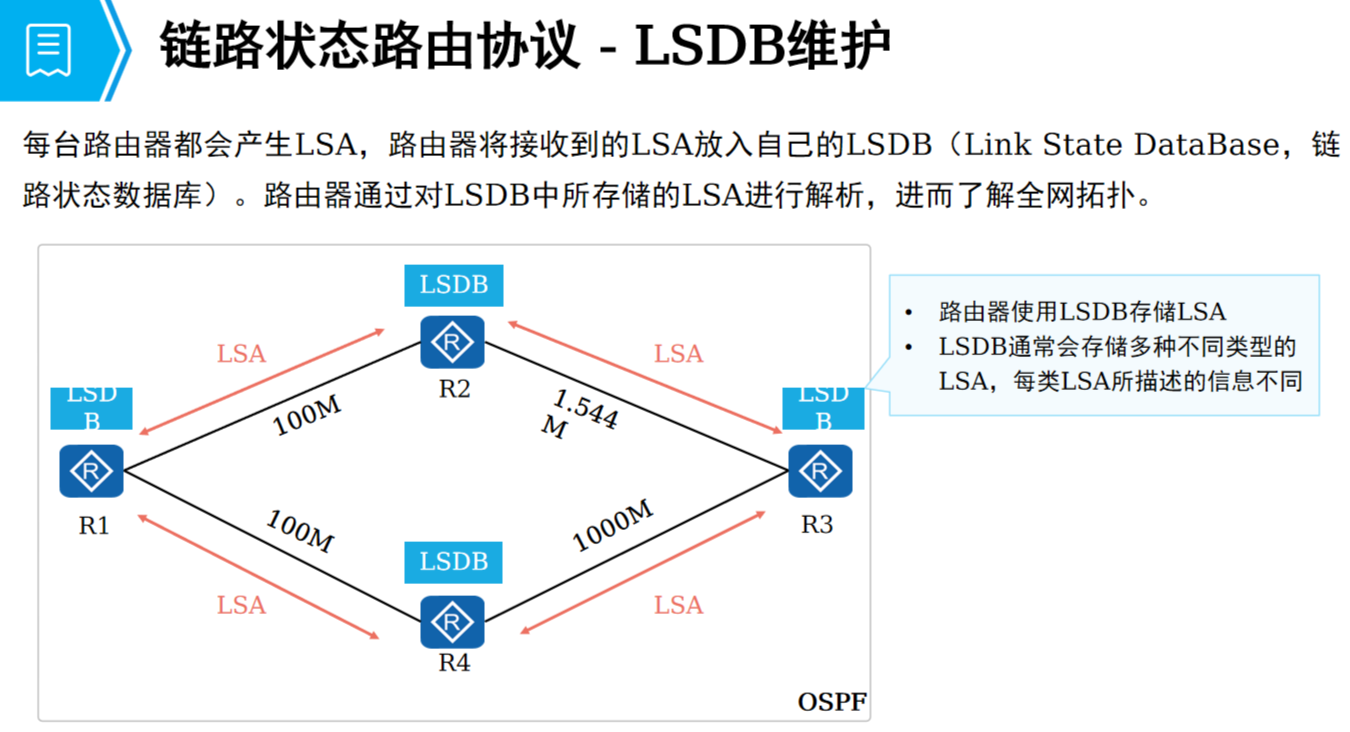

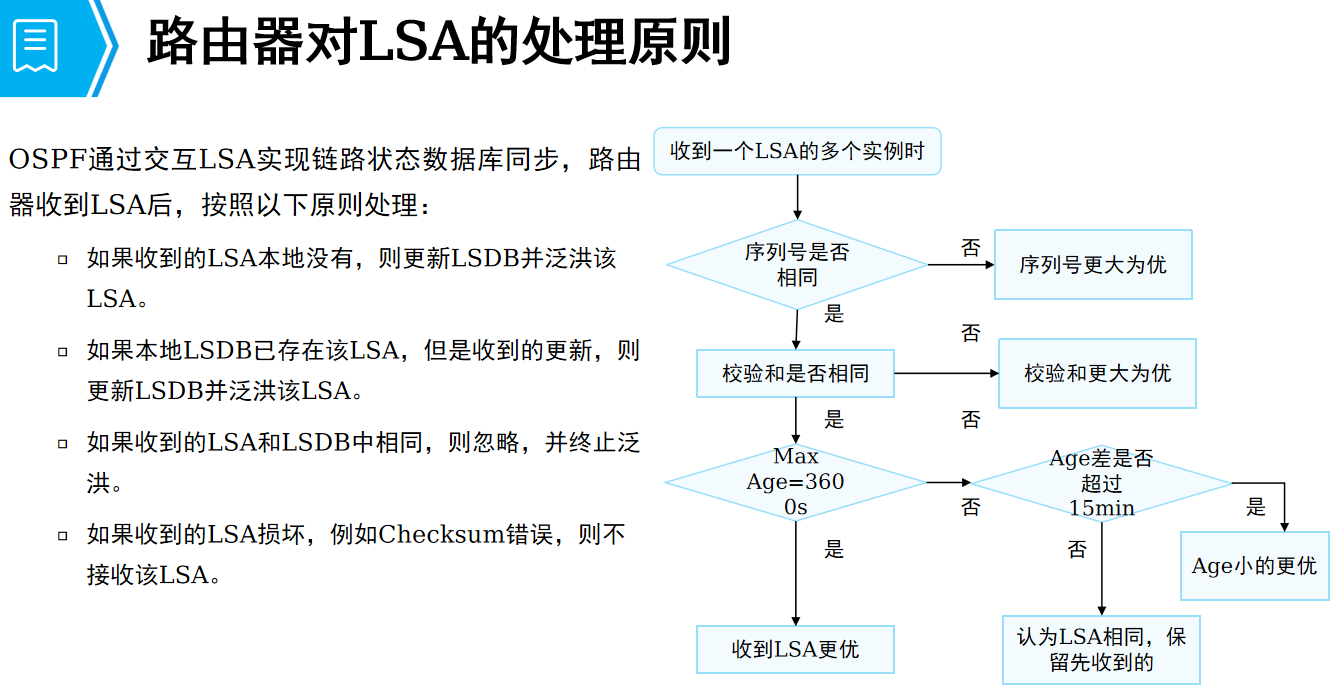

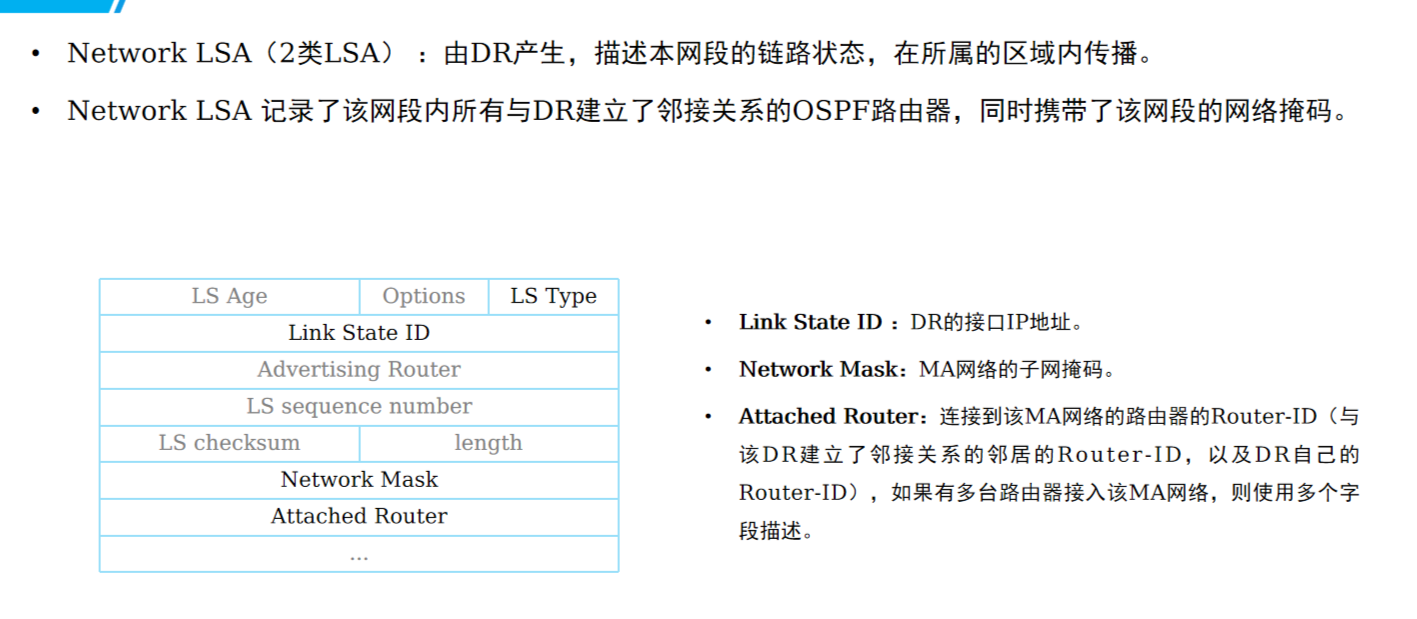

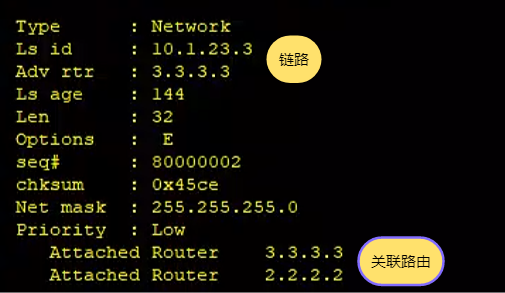

ls链路发生路由lsa
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

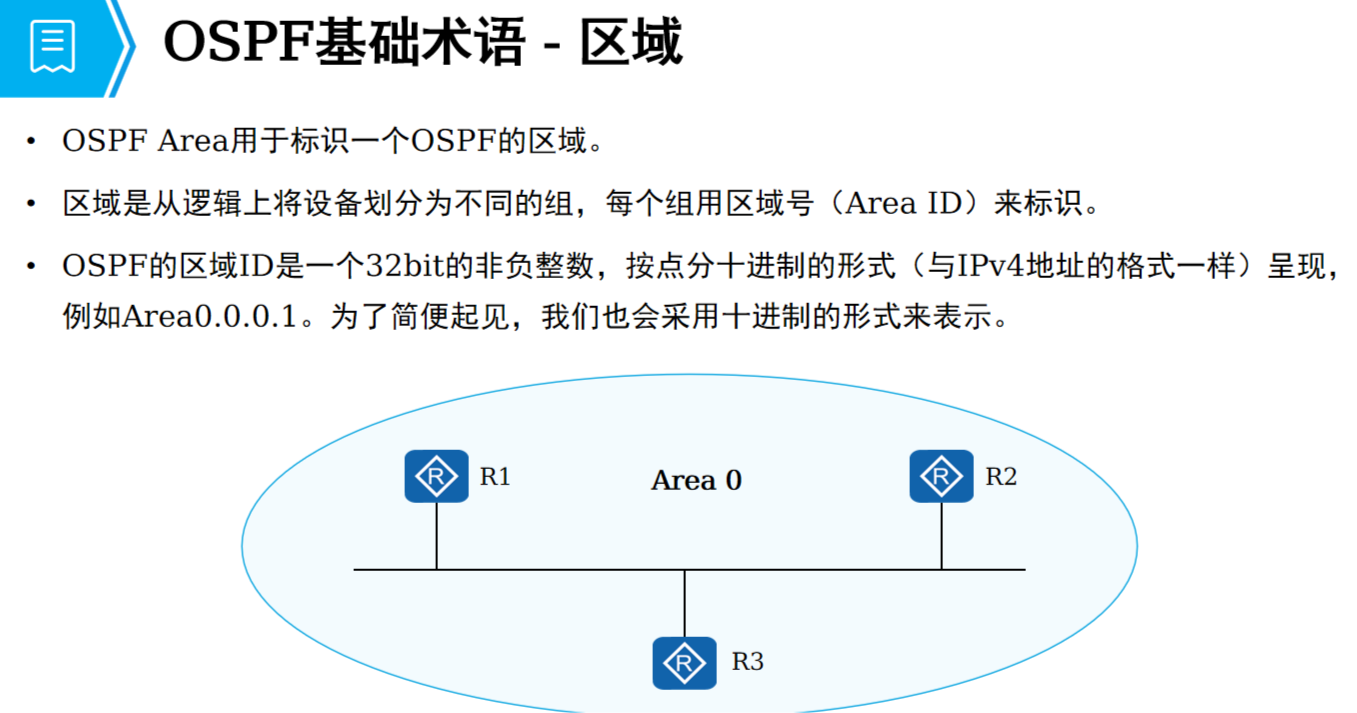

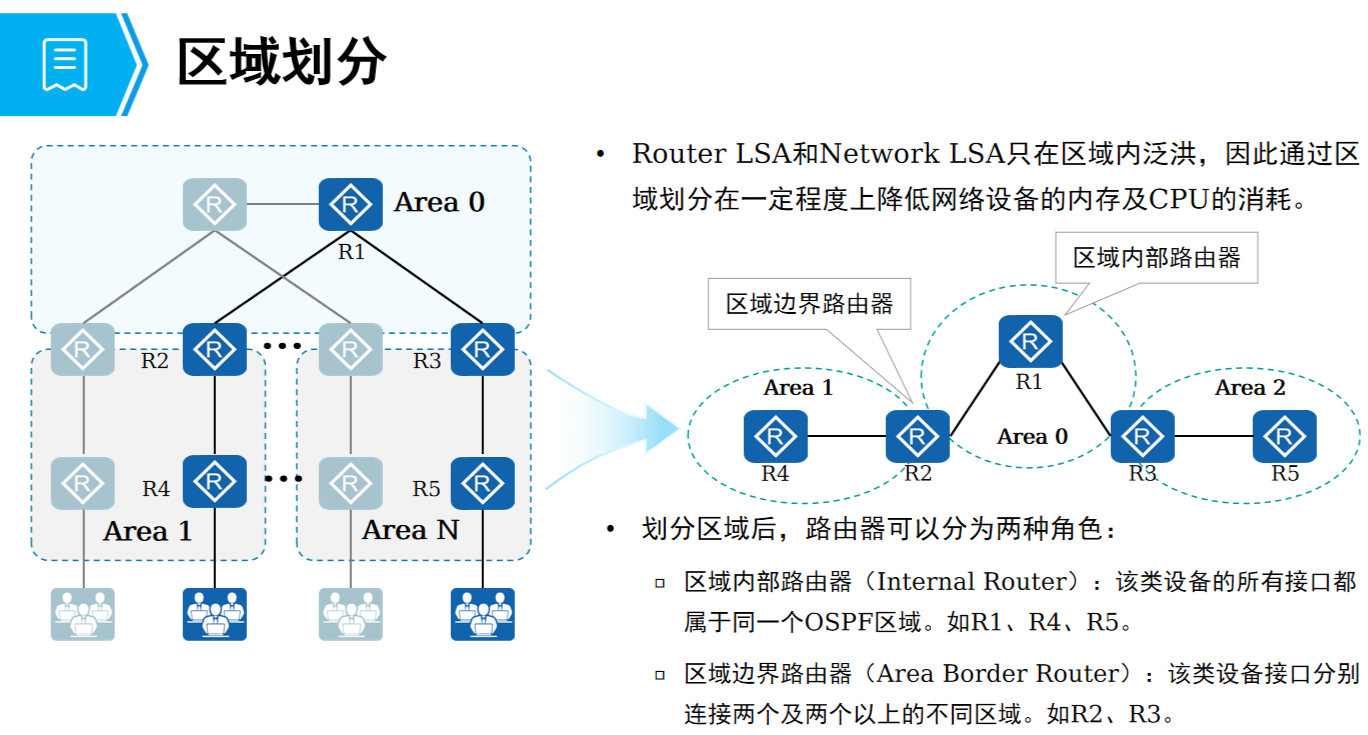

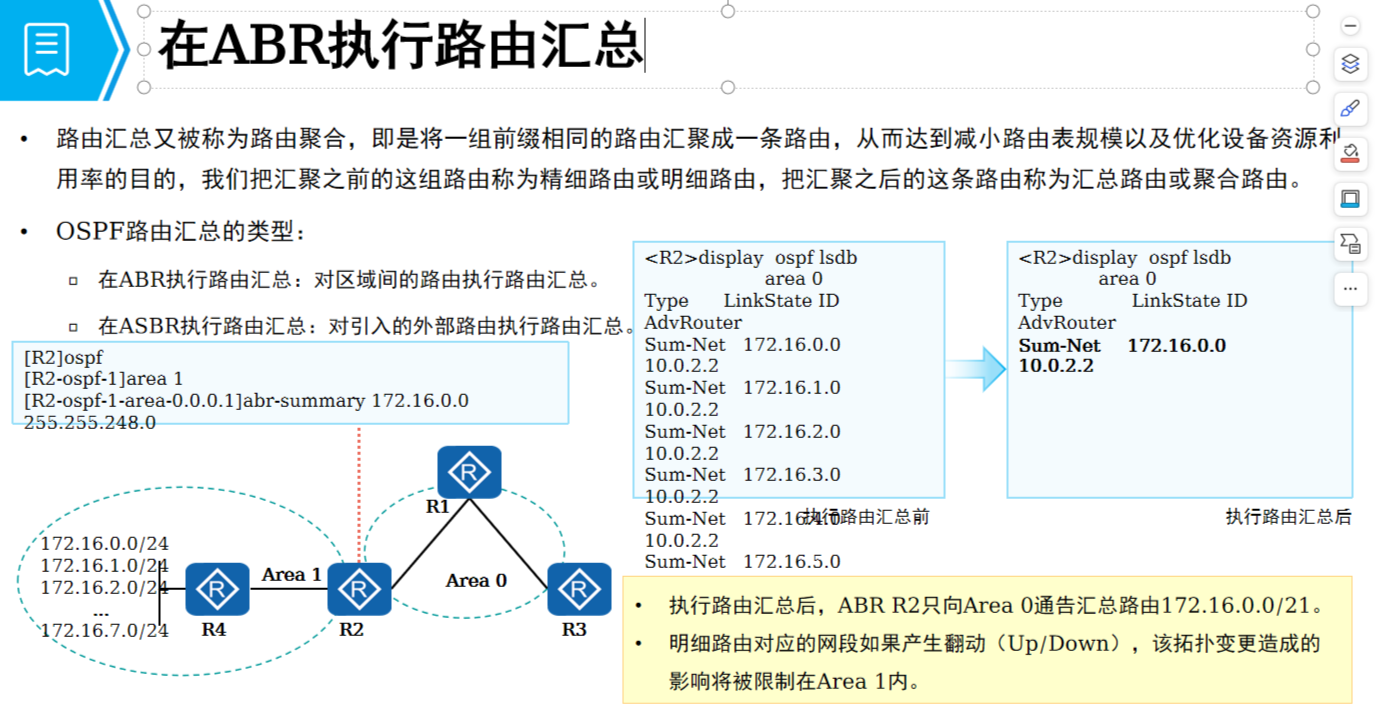

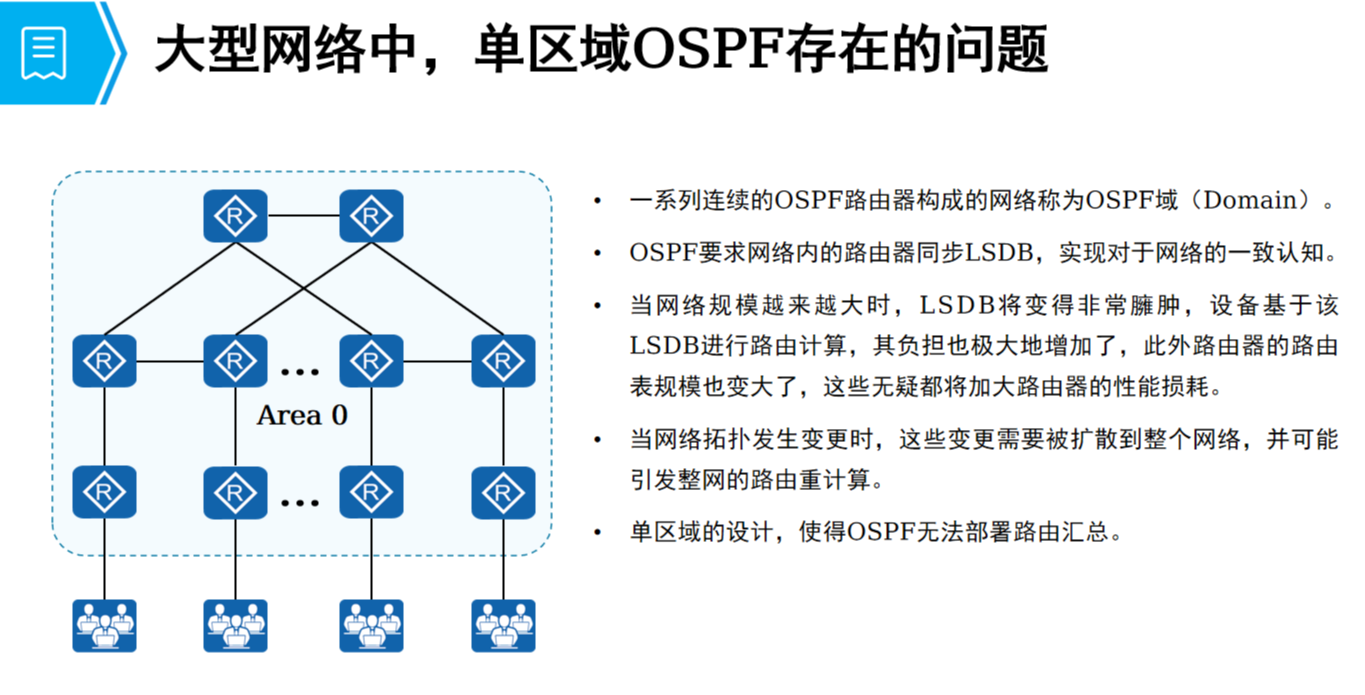

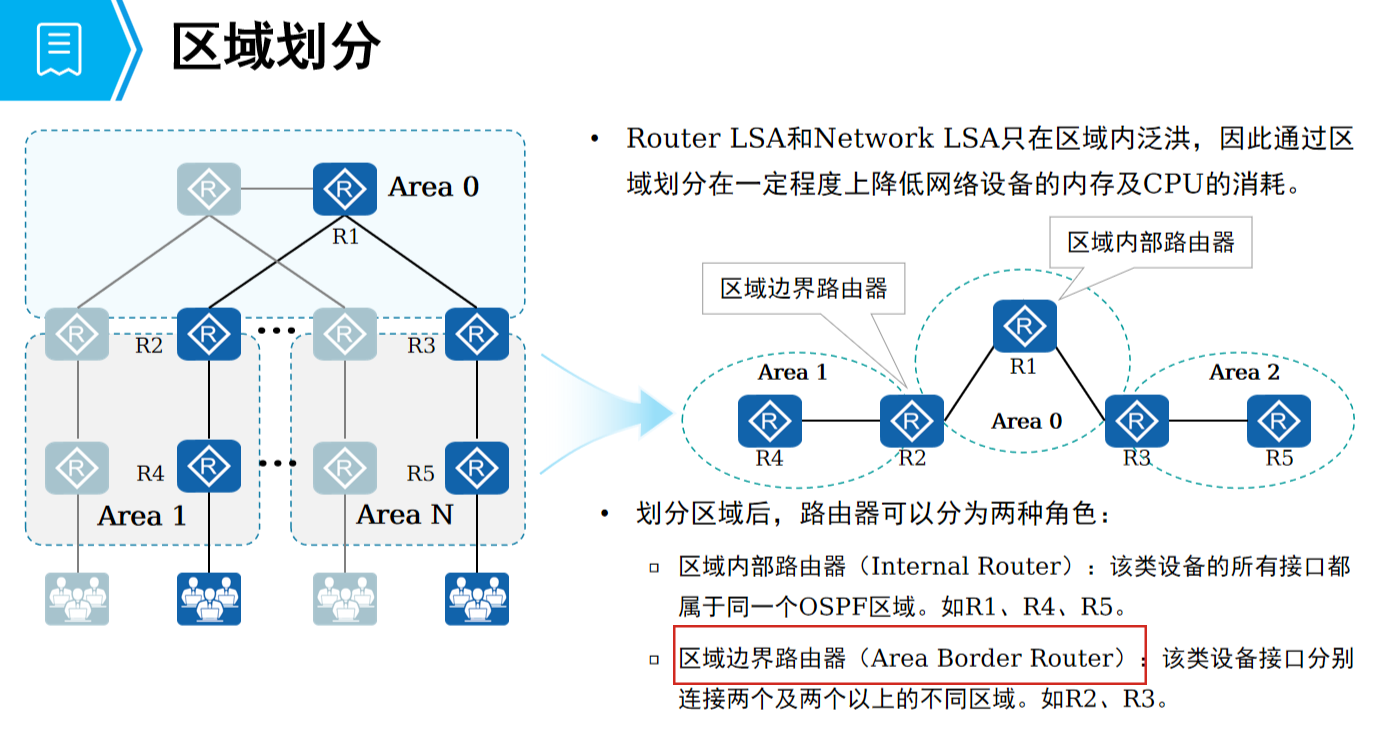

1.4 OSPF多区域

在这里插入图片描述

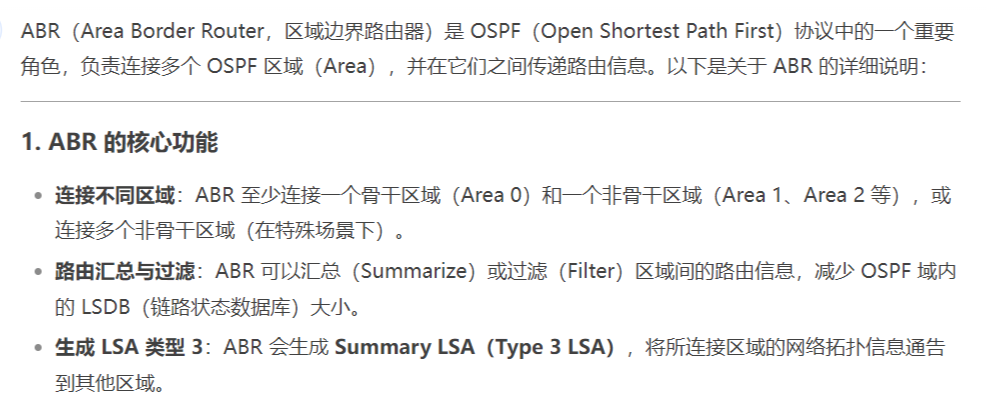

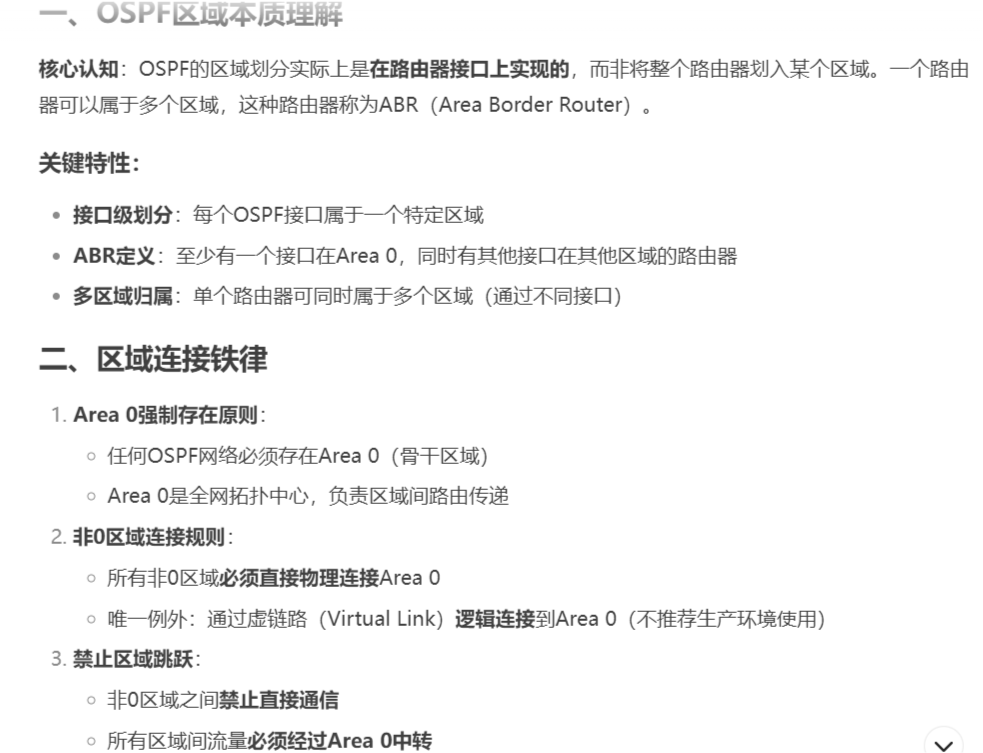

区域是在路由器接口上划分的
在这里插入图片描述

## 路由2的区域配置
ospf 1 router-id 2.2.2.2area 0.0.0.0network 10.1.12.2 0.0.0.0network 10.1.23.2 0.0.0.0area 0.0.0.2network 10.1.27.2 0.0.0.0

在这里插入图片描述

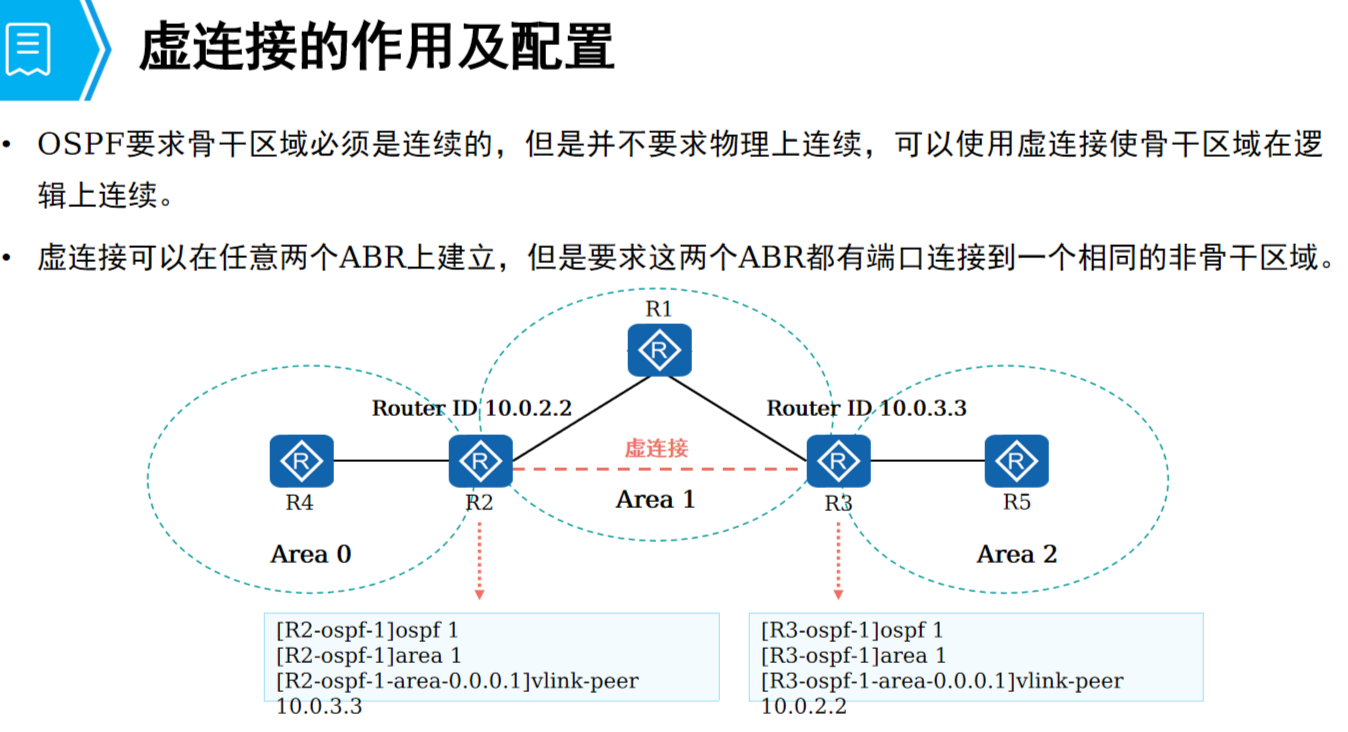

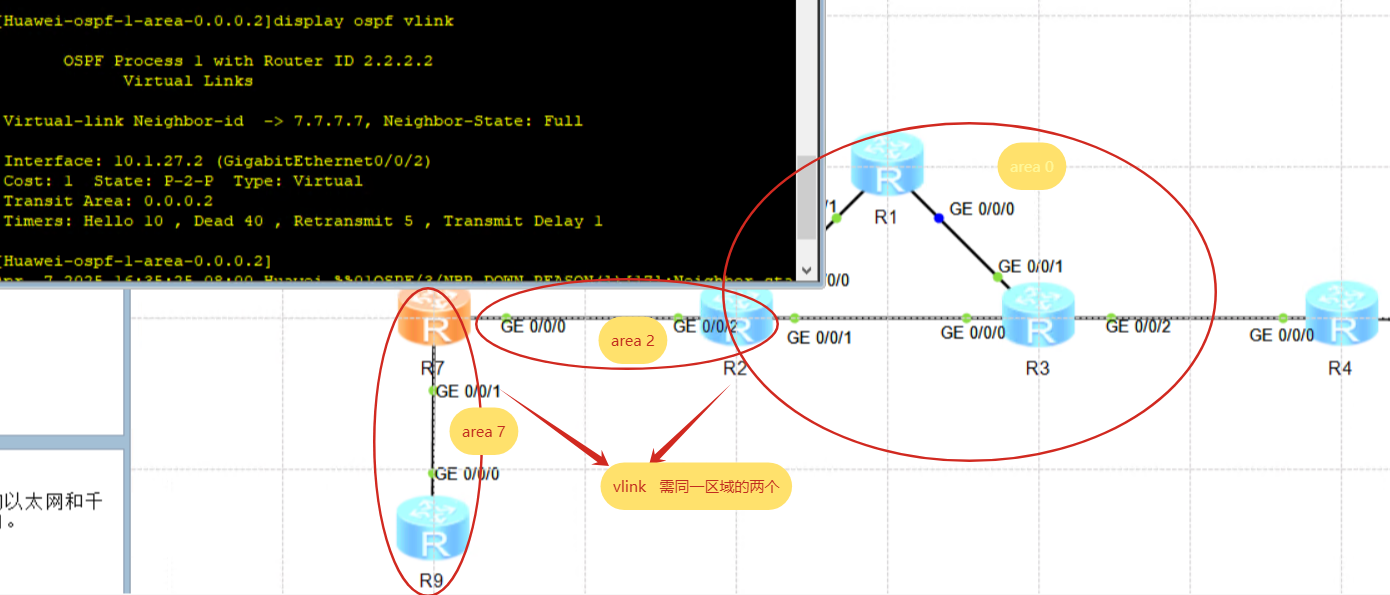

1.5 虚连接

在这里插入图片描述
在这里插入图片描述
需在配置区域的边界设备上，配置后vlink两端设备相当于额外建立一个区域为0的邻接关系

ospf 1 router-id 2.2.2.2area 0.0.0.0network 10.1.12.2 0.0.0.0network 10.1.23.2 0.0.0.0# 进入到两端共同所属区域2area 0.0.0.2   network 10.1.27.2 0.0.0.0# 指定对端的route_idvlink-peer 7.7.7.7
# 查询
display ospf vlink

在这里插入图片描述

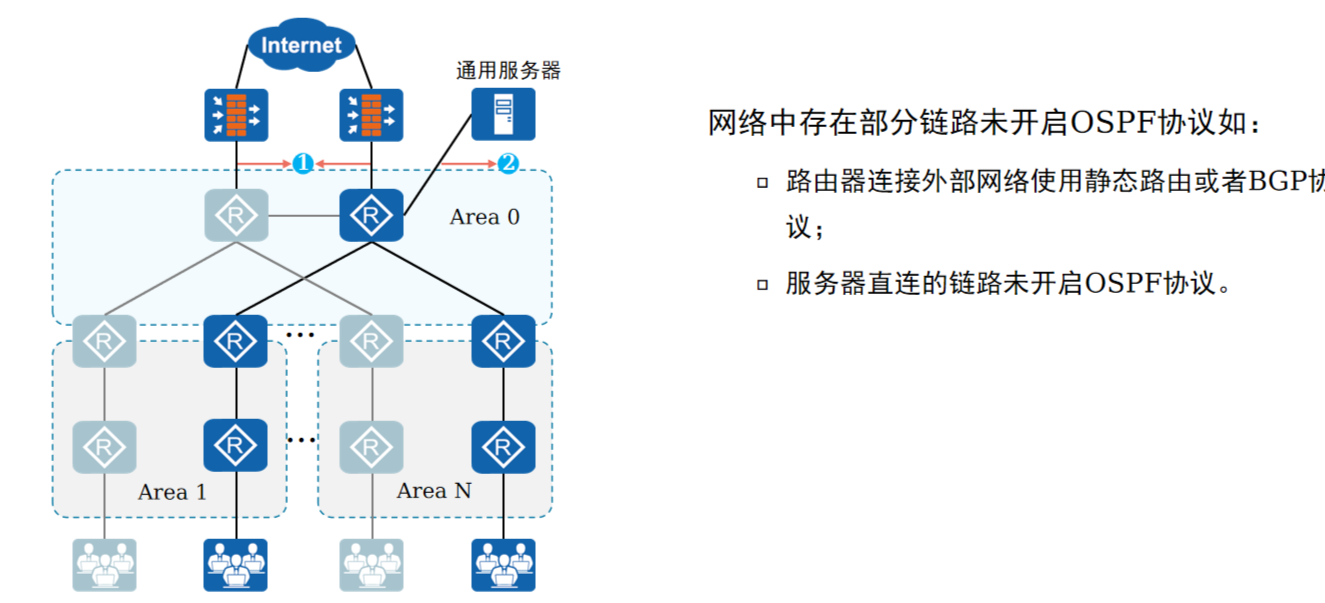

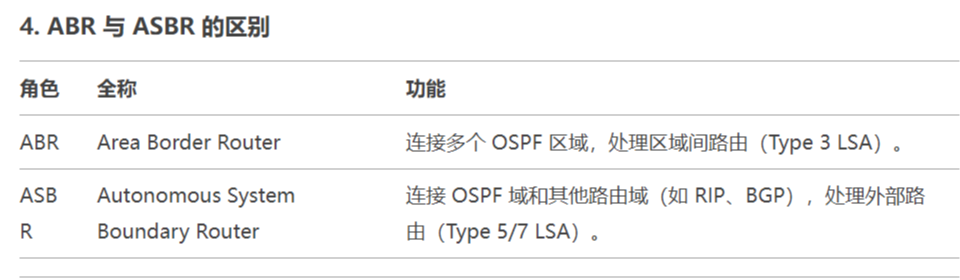

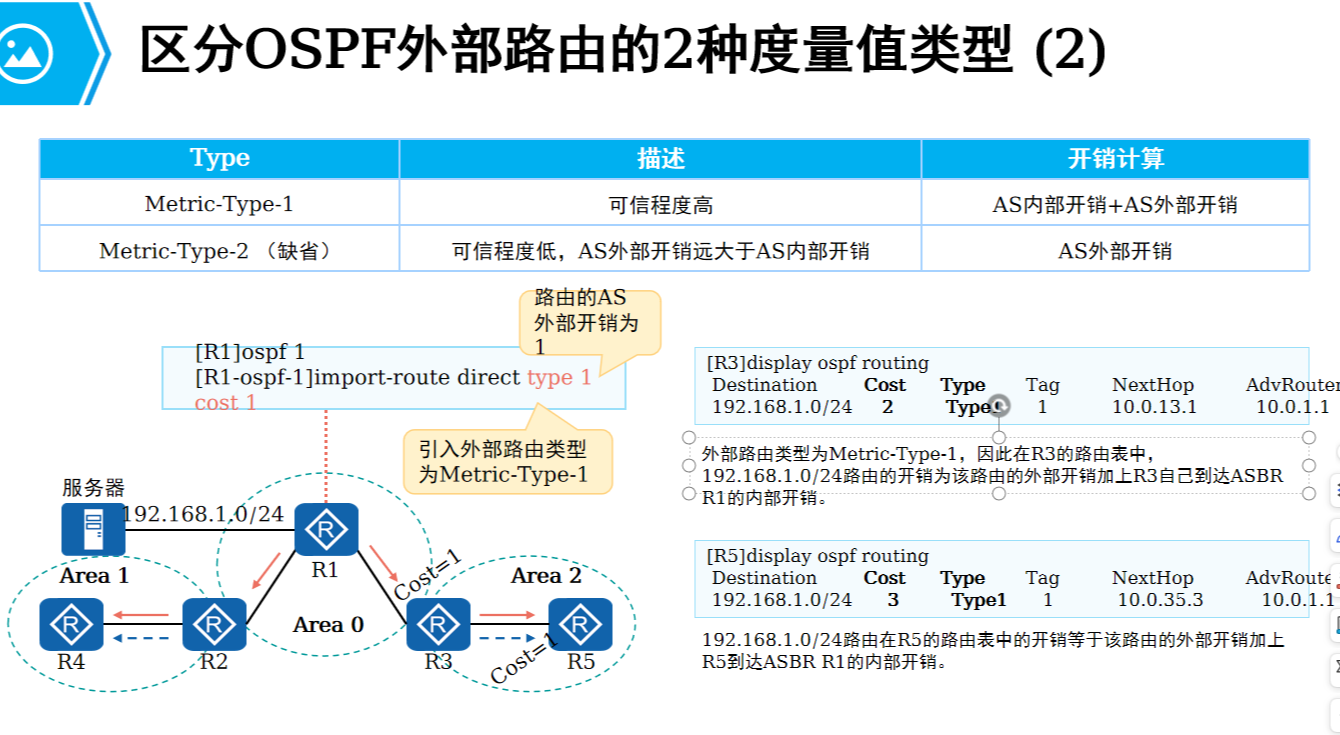

1.6 外部路由

域内传递的是链路状态信息，域间传递的是路由信息，域外传递的也是路由信息
在这里插入图片描述

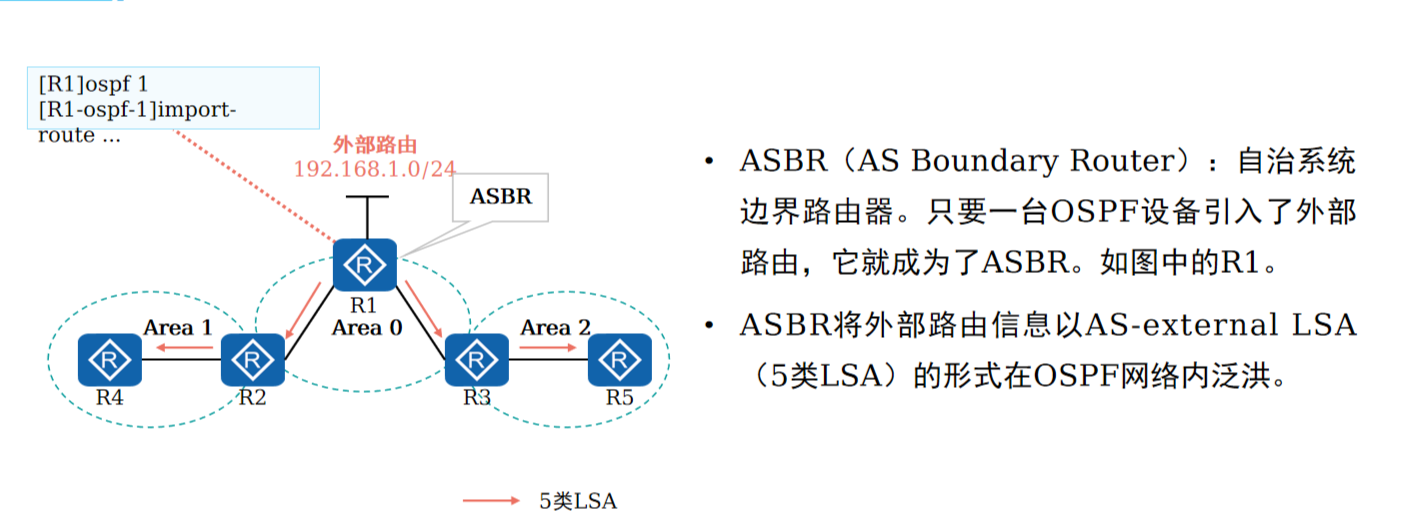

概念：外部路由引入指的是将其他协议的路由条目，引入到自身协议的路由数据库中
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

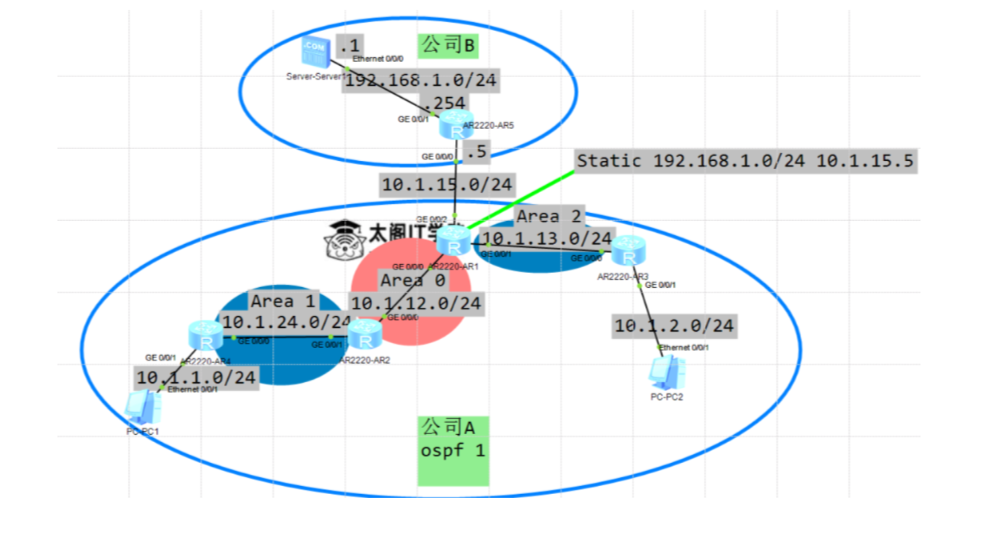

(1) R1上配置一条静态指向Server
ip route-static 192.168.1.0 24 10.1.15.5
#检查现象:R1-ping 192.168.1.1
(2) R1上将静态路由引入进ospf
ospf 1
import-route static

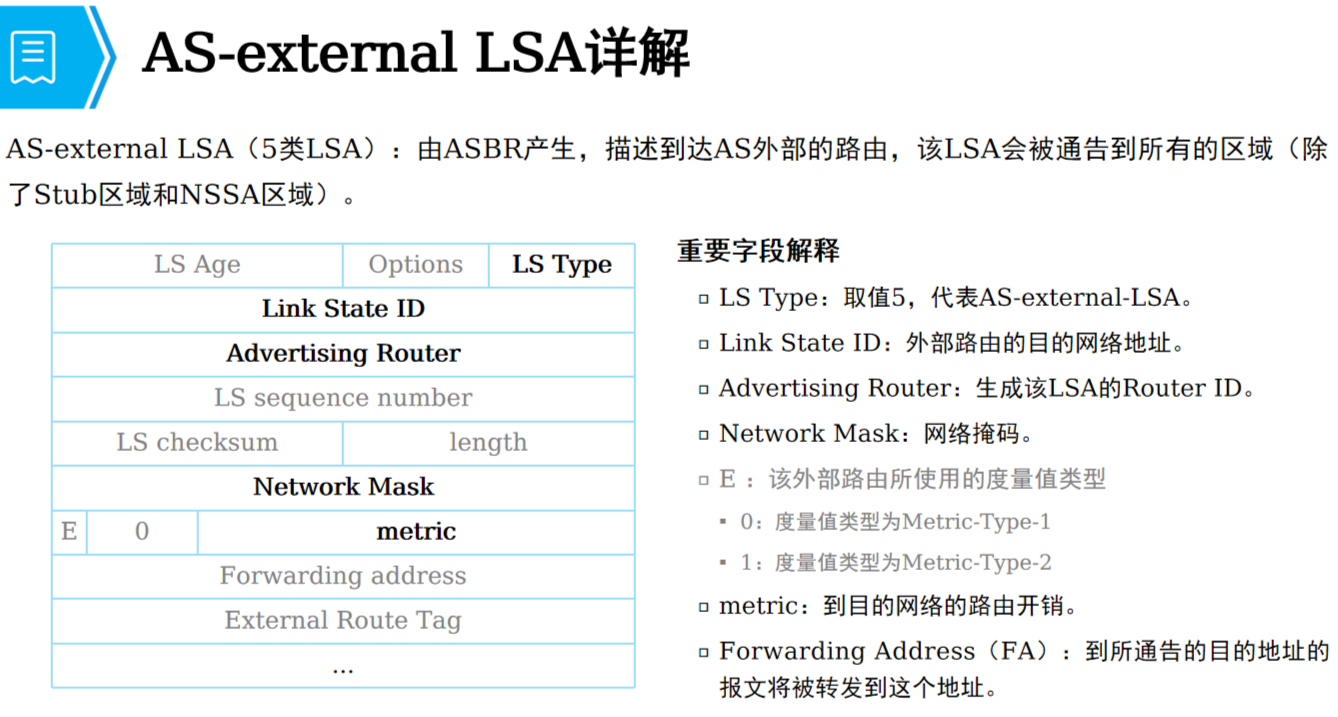

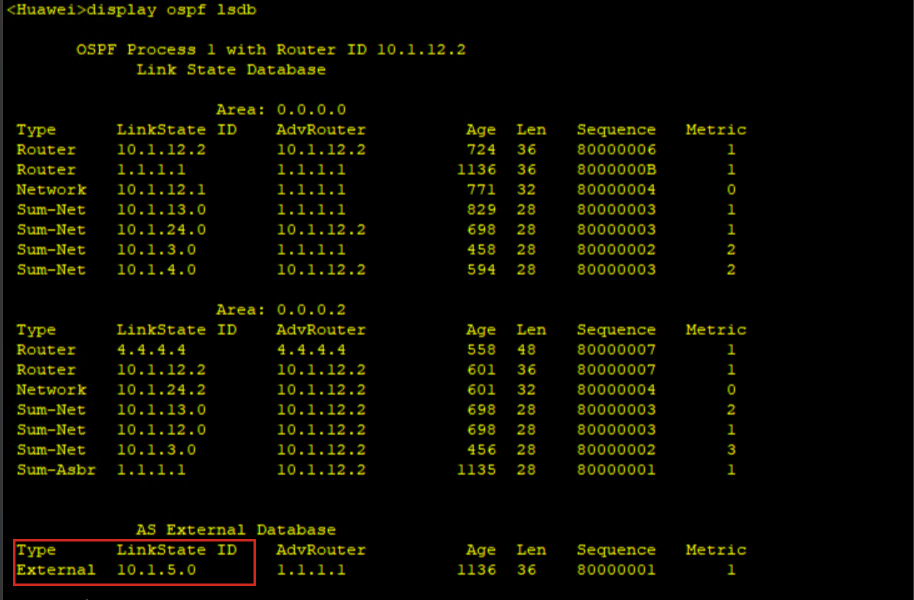

#检查现象:R1,R2,R3,R4 display ospf lsdb都能看见5类外部LSA

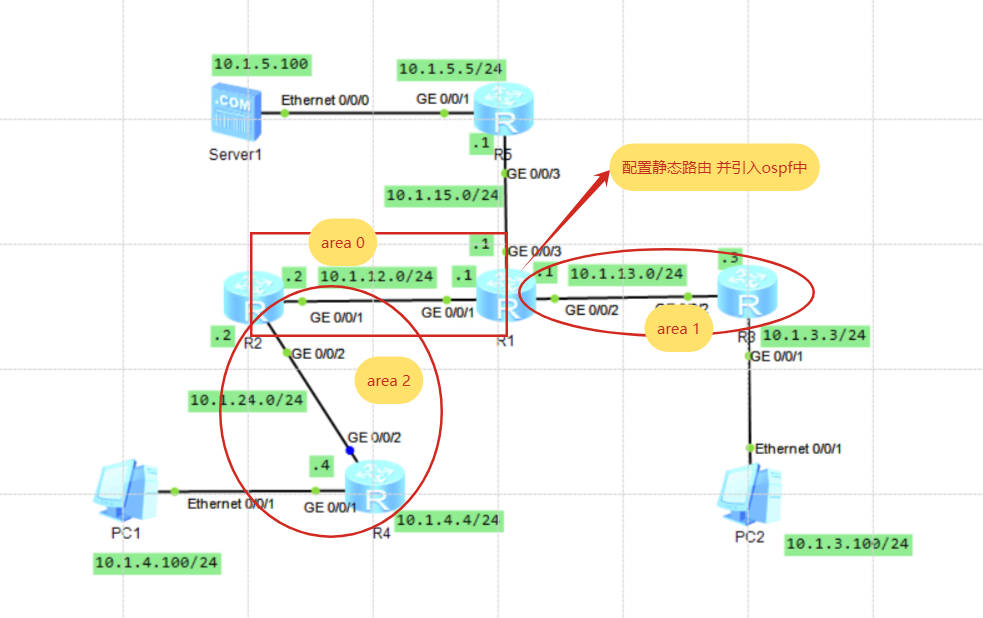

附 实验
.1应是.5 不重新弄了
在这里插入图片描述

# R1上的配置
ospf 1 router-id 1.1.1.1import-route staticarea 0.0.0.0network 10.1.12.0 0.0.0.255area 0.0.0.1network 10.1.13.0 0.0.0.255ip route-static 10.1.5.0 255.255.255.0 10.1.15.5
# R2上的配置
ospf 1area 0.0.0.0network 10.1.12.0 0.0.0.255area 0.0.0.2network 10.1.24.0 0.0.0.255# R3上的配置
ospf 1 router-id 3.3.3.3area 0.0.0.1network 10.1.3.0 0.0.0.255network 10.1.13.0 0.0.0.255# R4上的配置
ospf 1 router-id 4.4.4.4area 0.0.0.2network 10.1.24.0 0.0.0.255network 10.1.4.0 0.0.0.255
# R5上的配置
# R5做为出口路由器配置默认路由
ip route-static 0.0.0.0 0 10.1.15.1

R1,R2,R3,R4 display ospf lsdb 查看 都能看见5类外部LSA
在这里插入图片描述
公司A访问公司B
在这里插入图片描述
在这里插入图片描述
例：
在这里插入图片描述

# R3配置
ospf 1 router-id 3.3.3.3area 0.0.0.0network 0.0.0.0 255.255.255.255 #所有接口都加入
# R4配置
ospf 1 router-id 4.4.4.4import-route directimport-route staticarea 0.0.0.0network 10.1.34.0 0.0.0.255network 10.1.45.0 0.0.0.255
ip route-static 6.6.6.0 255.255.255.0 10.1.46.6
ip route-static 7.7.7.0 255.255.255.0 10.1.46.6
# R6配置
ip route-static 0.0.0.0 0.0.0.0 10.1.46.4  #所有网络。和network所有不同

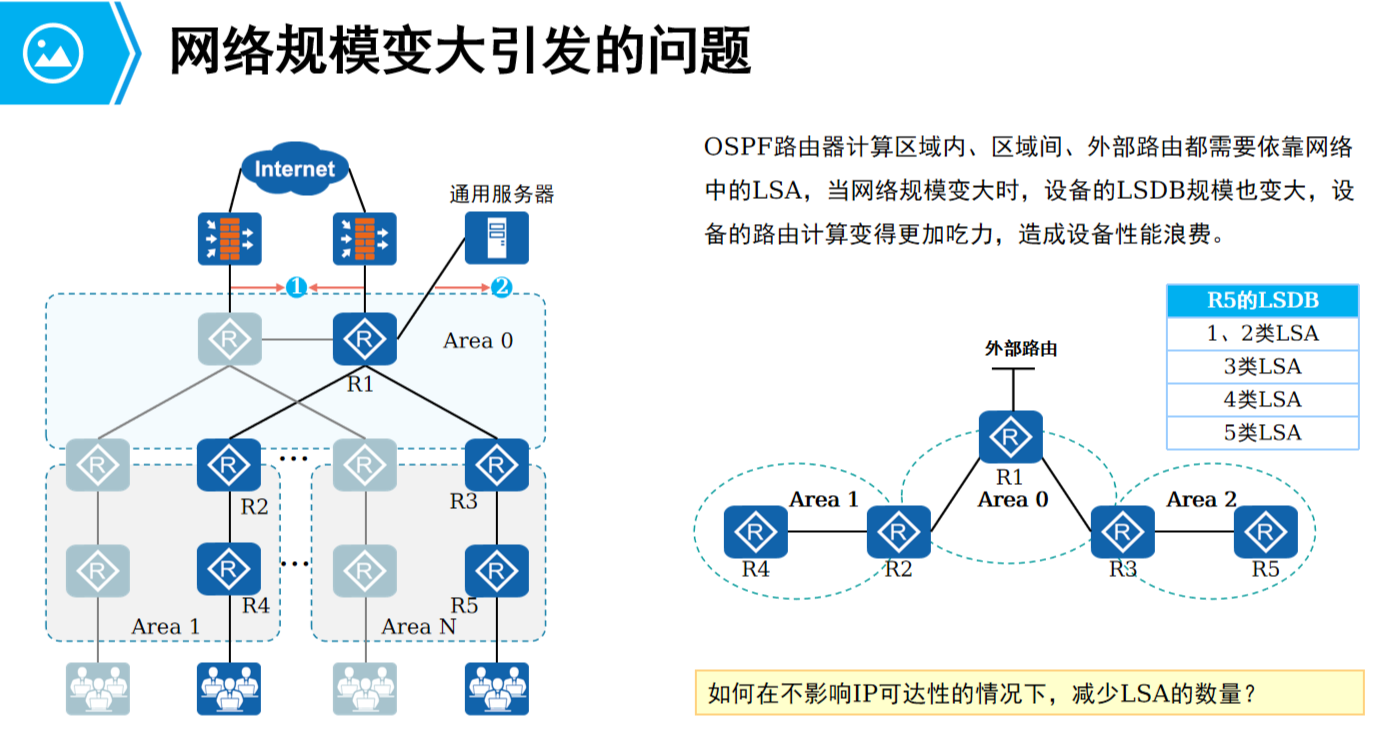

1.7 特殊区域

Loopback 接口是虚拟的、永不掉线的 IP 地址。
用于稳定管理、路由协议、测试等场景。

在这里插入图片描述

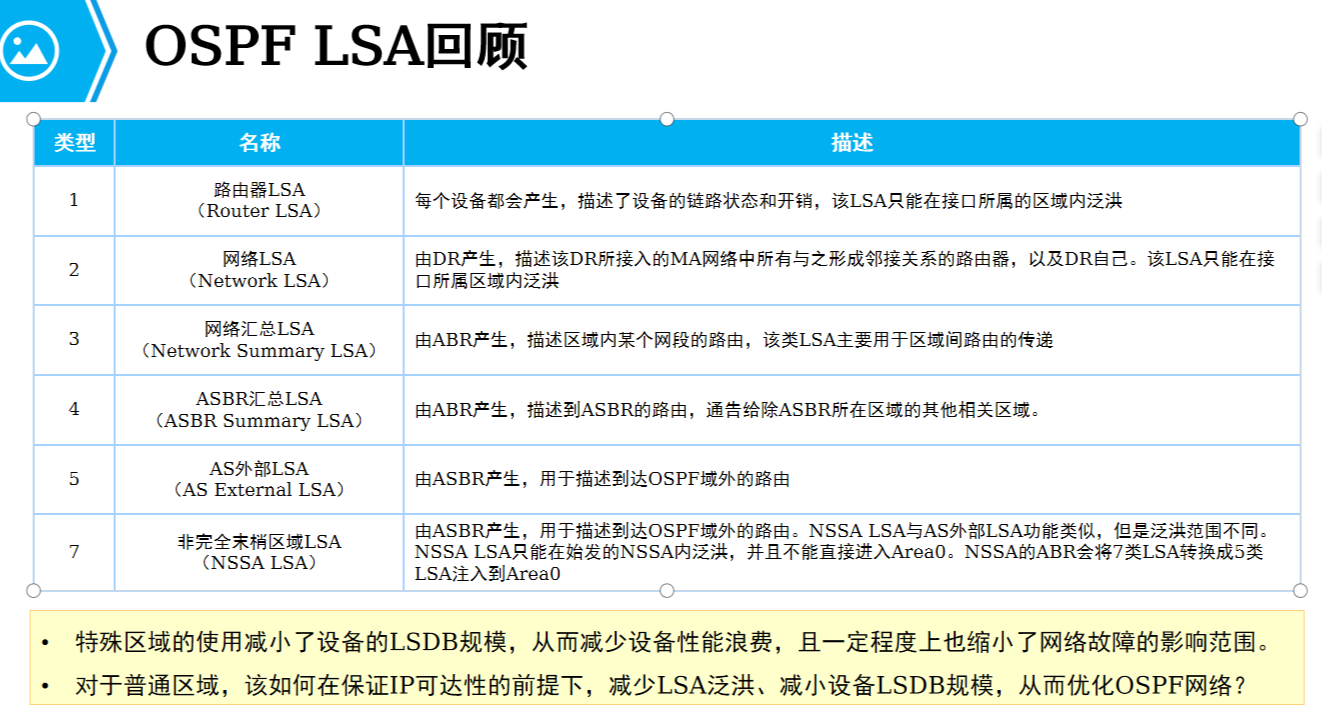

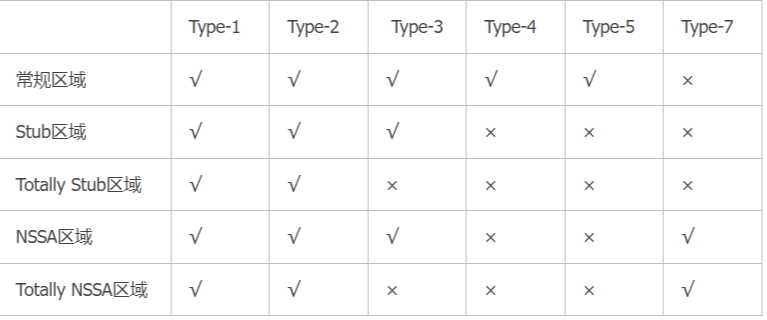

OSPF 的特殊区域用来优化路由计算，减少网络负担。主要分为 4 种。
在这里插入图片描述

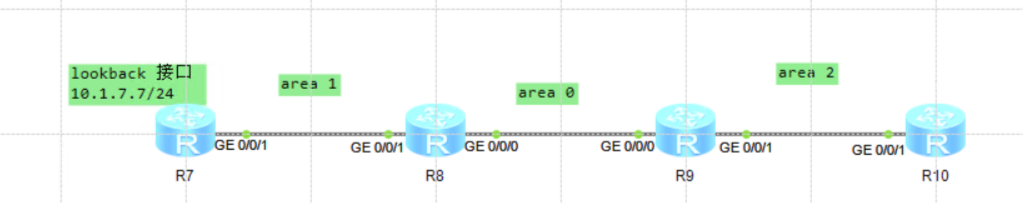

实验图：按10.1.ab.a 配置IP
在这里插入图片描述

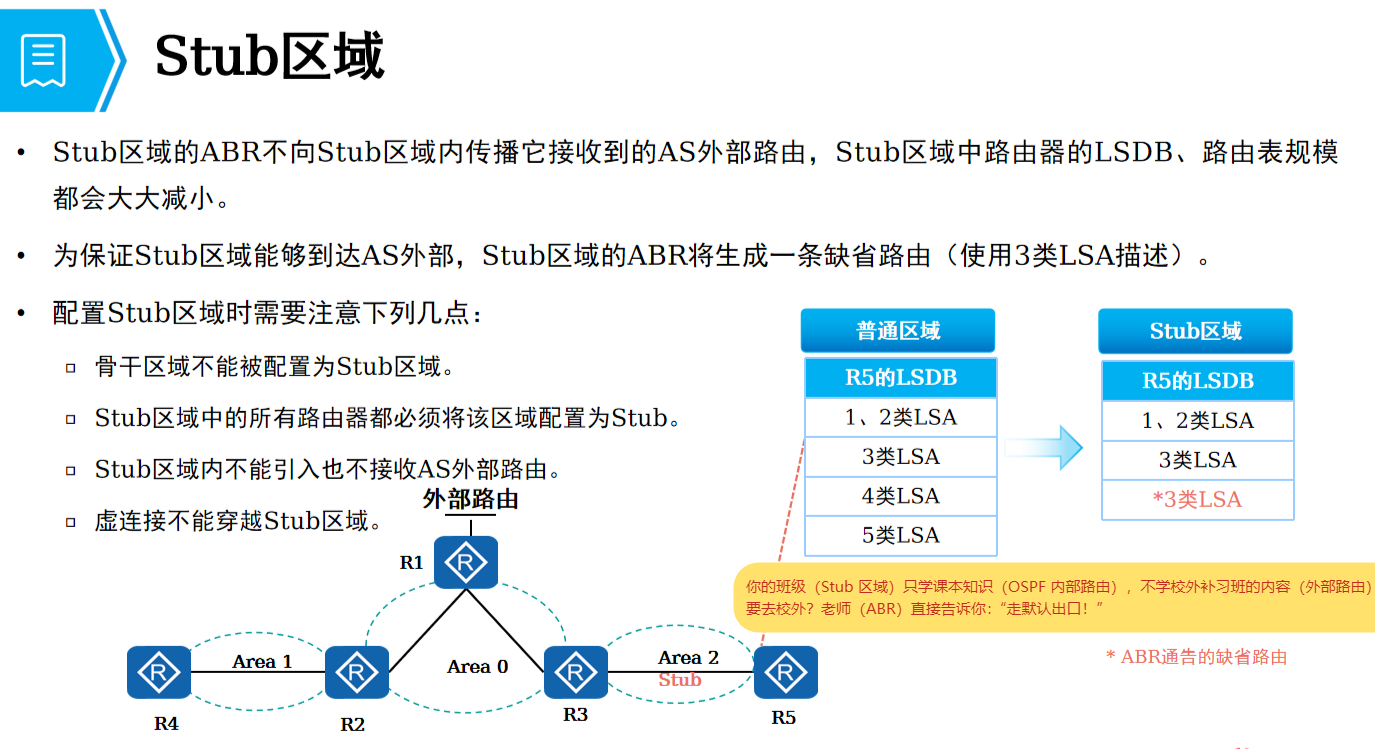

  1. Stub（末梢区域）
    Area 2内的路由器虽然不知道到达AS外部的具体路由，但是可以通过该默认路由到达AS外部。
    在这里插入图片描述

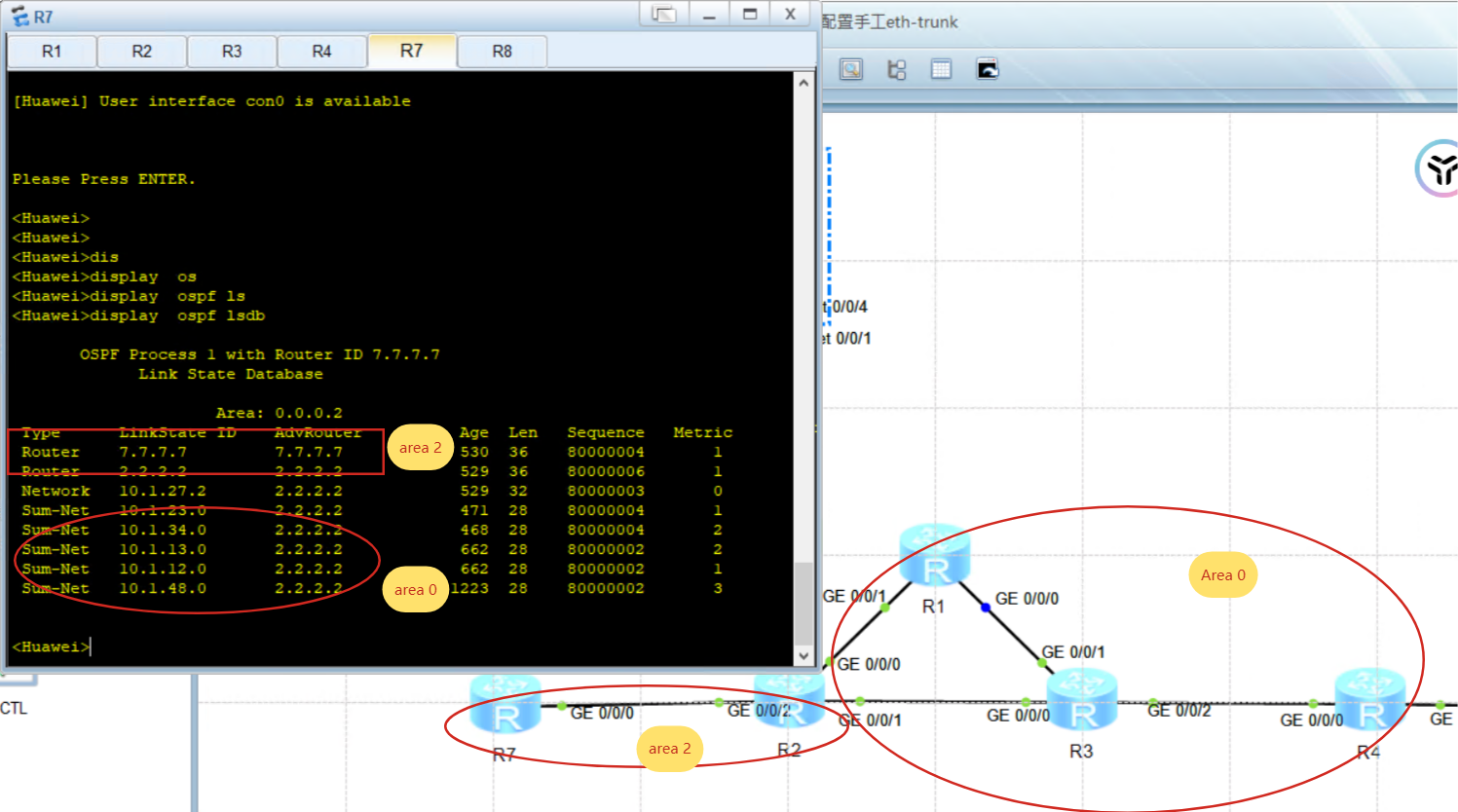

# R7配置
ospf 1 router-id 7.7.7.7import-route direct  #直连引入OSPFarea 0.0.0.1network 10.1.78.0 0.0.0.255area 0.0.0.2
# R10 未配置stub ping 10.1.7.7 使用引用到ospf路由

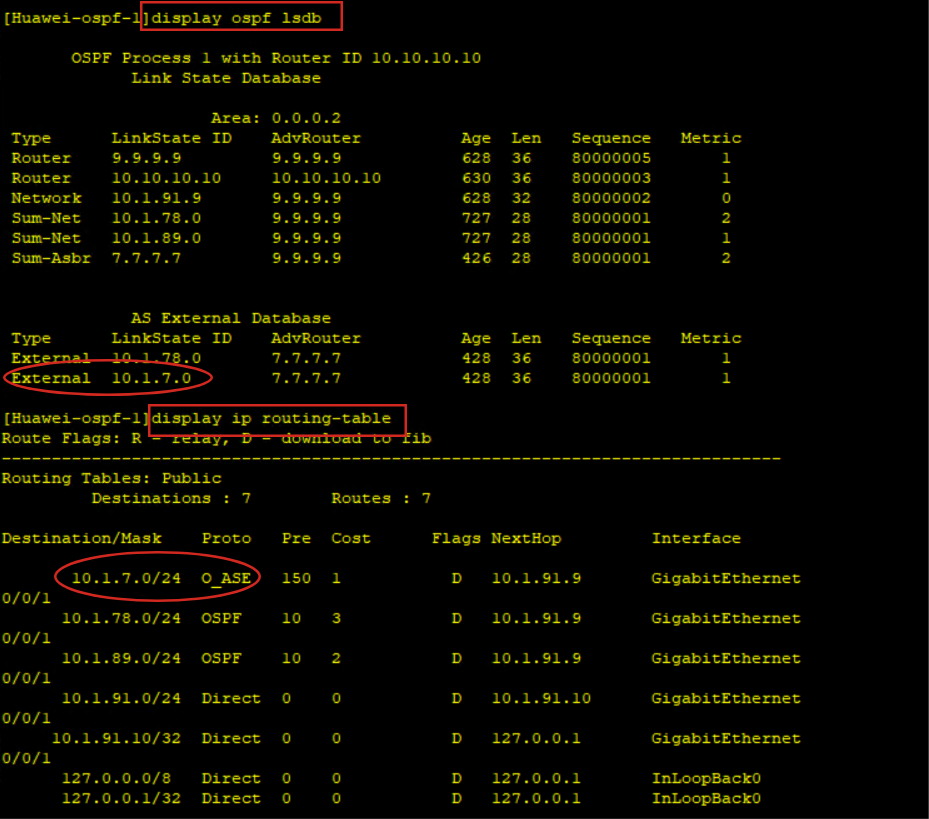

R10查看
在这里插入图片描述

# R10和R9 配置stub后area 0.0.0.2network 10.1.91.0 0.0.0.255stub

Area 2内的路由器虽然不知道到达AS外部的具体路由，但是可以通过该默认路由到达AS外部。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

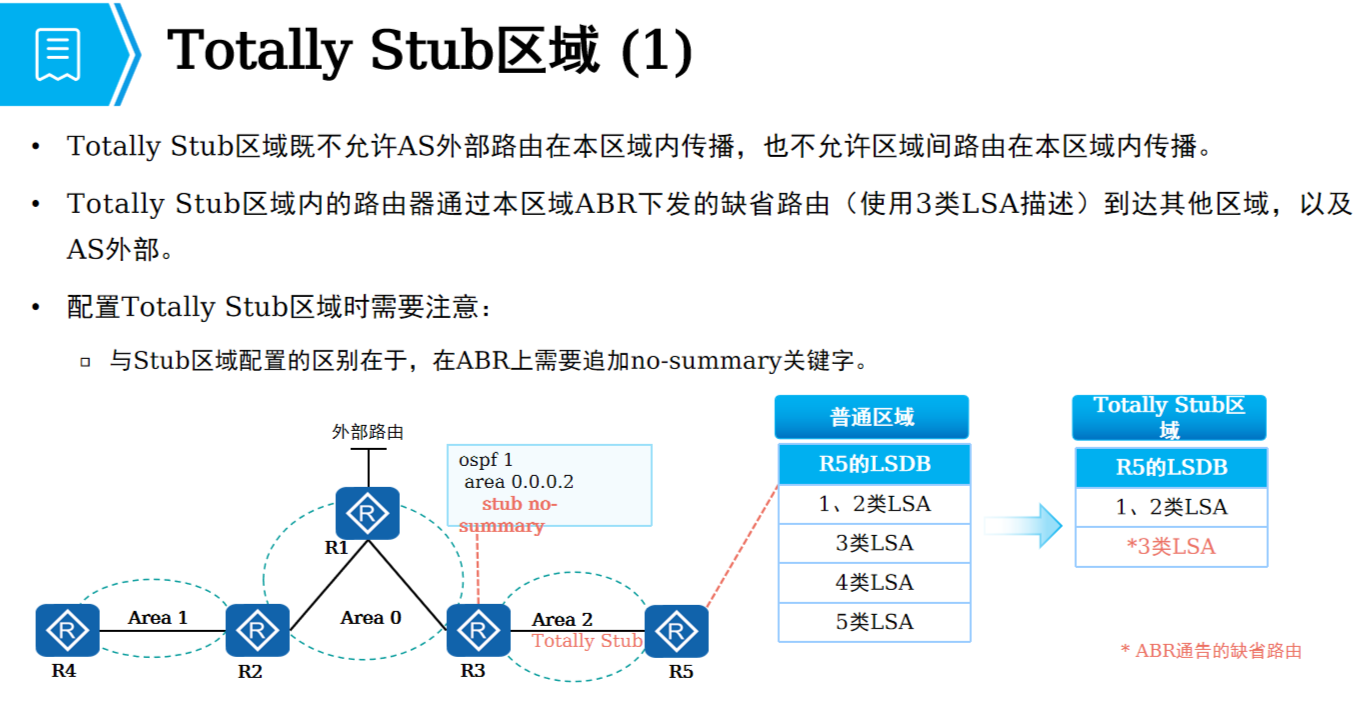

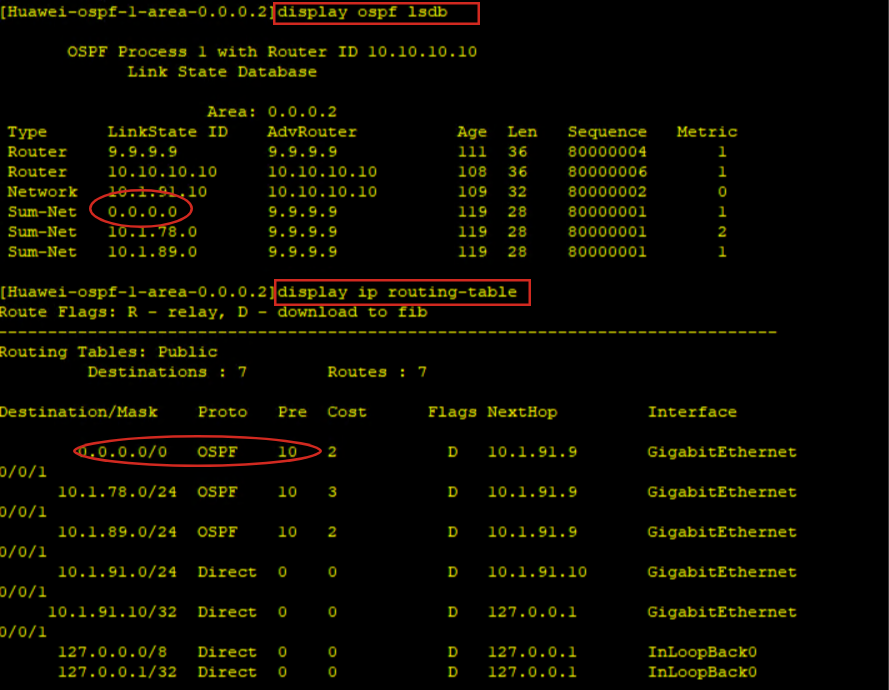

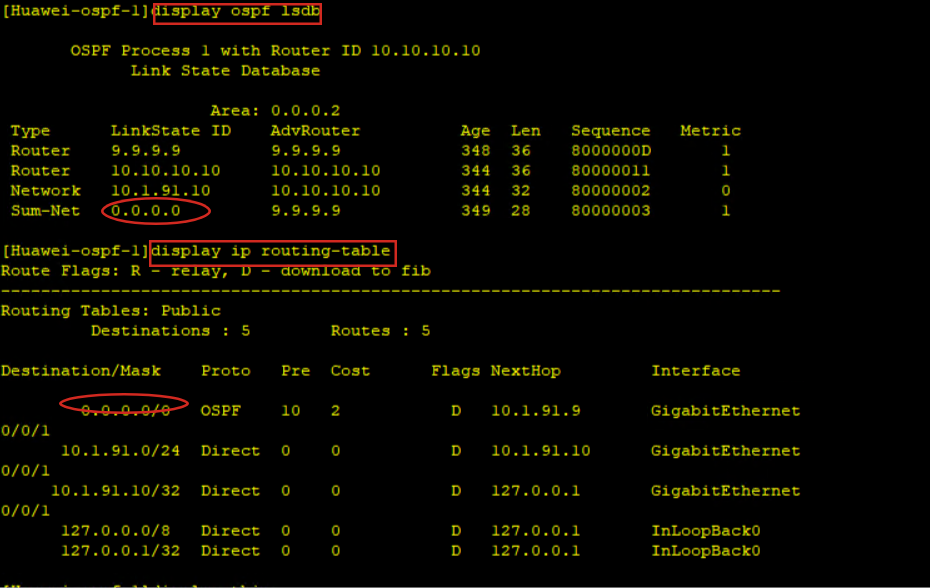

# R9和R10上area增加 stub no-summary
ospf 1 router-id 10.10.10.10area 0.0.0.2network 10.1.91.0 0.0.0.255stub no-summary

R3不会将3类LSA注入Area 2，但是会向该区域注入一条使用3类LSA描述的缺省路由。
在这里插入图片描述

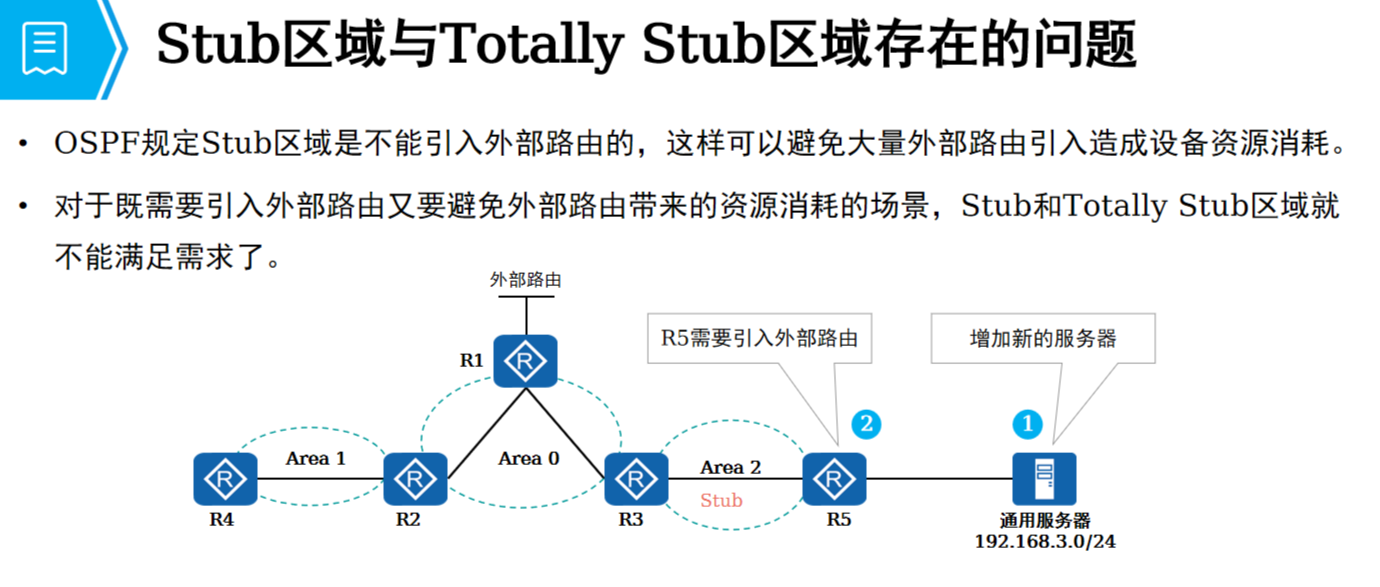

Stub区域、Totally Stub区域解决了末端区域维护过大LSDB带来的问题，但对于某些特定场景，它们并不是最佳解决方案
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

# R10直连接口
interface LoopBack0ip address 10.1.10.10 255.255.255.0

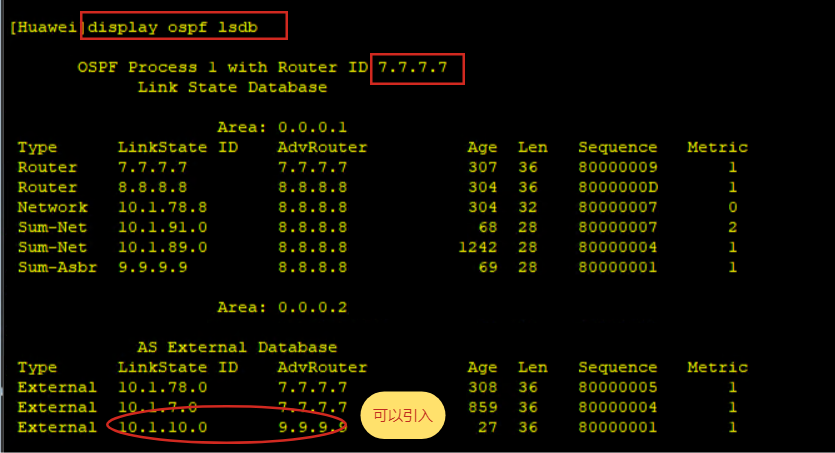

# R10路由配置
ospf 1 router-id 10.10.10.10import-route directarea 0.0.0.2network 10.1.91.0 0.0.0.255nssa

在这里插入图片描述

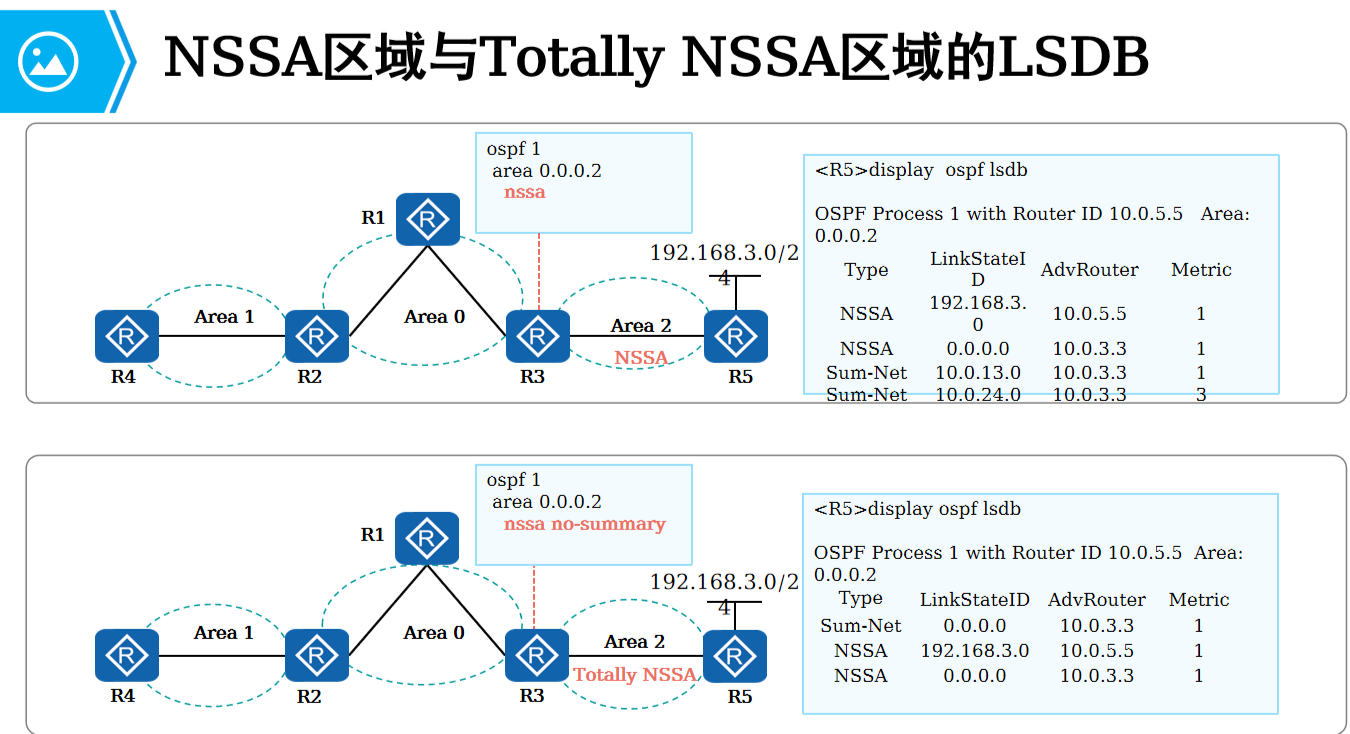

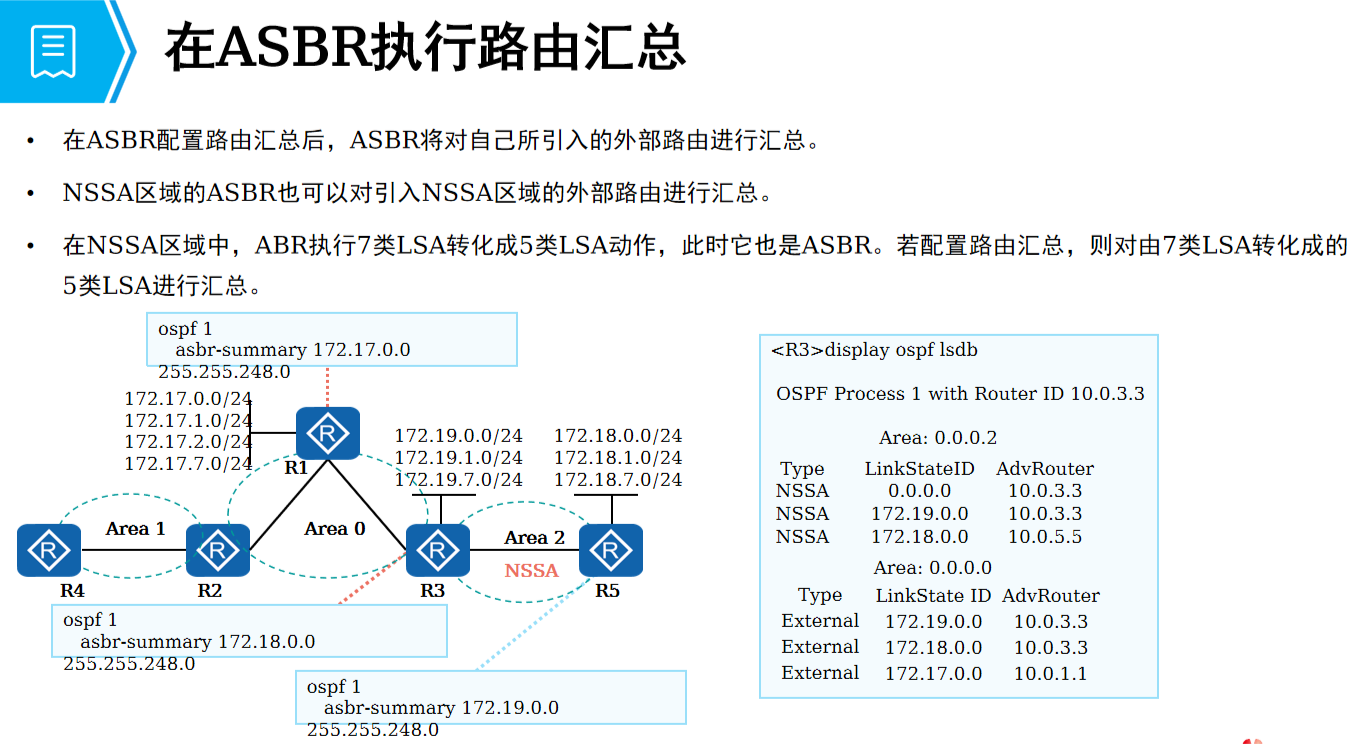

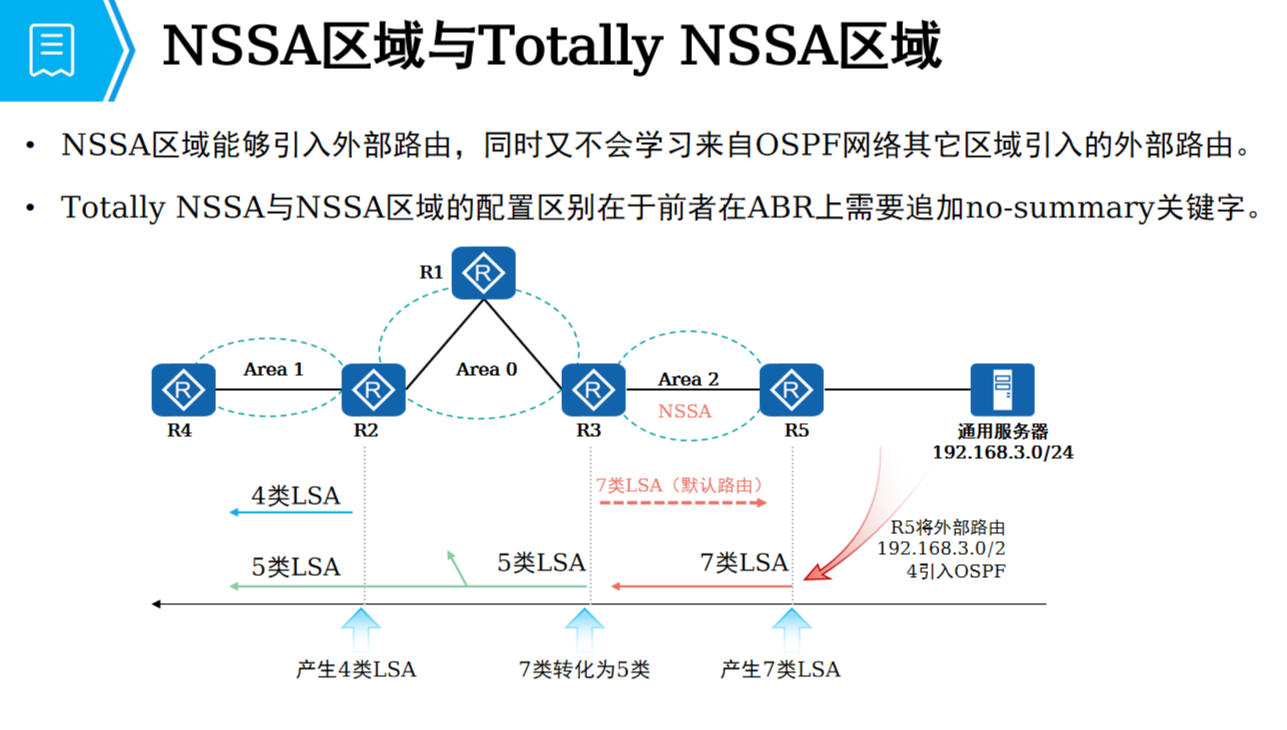

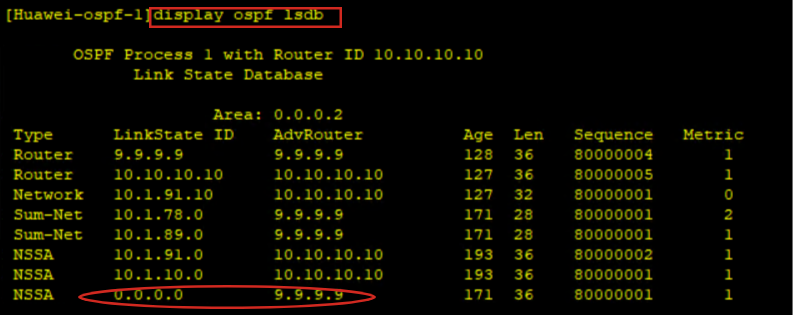

被引入的路由会以lsa-7的形式传递
在这里插入图片描述

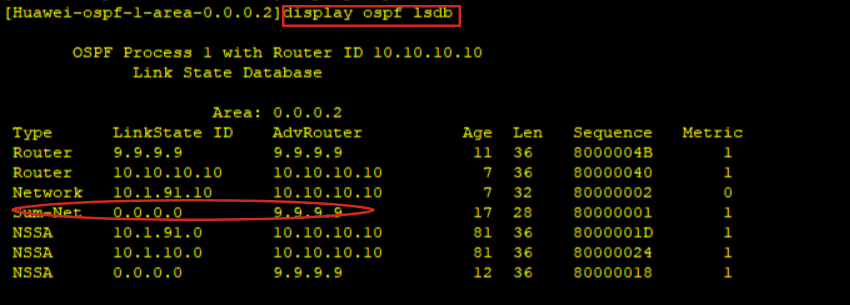

 area 0.0.0.2network 10.1.91.0 0.0.0.255nssa no-summary

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

二、IS-IS

在这里插入图片描述

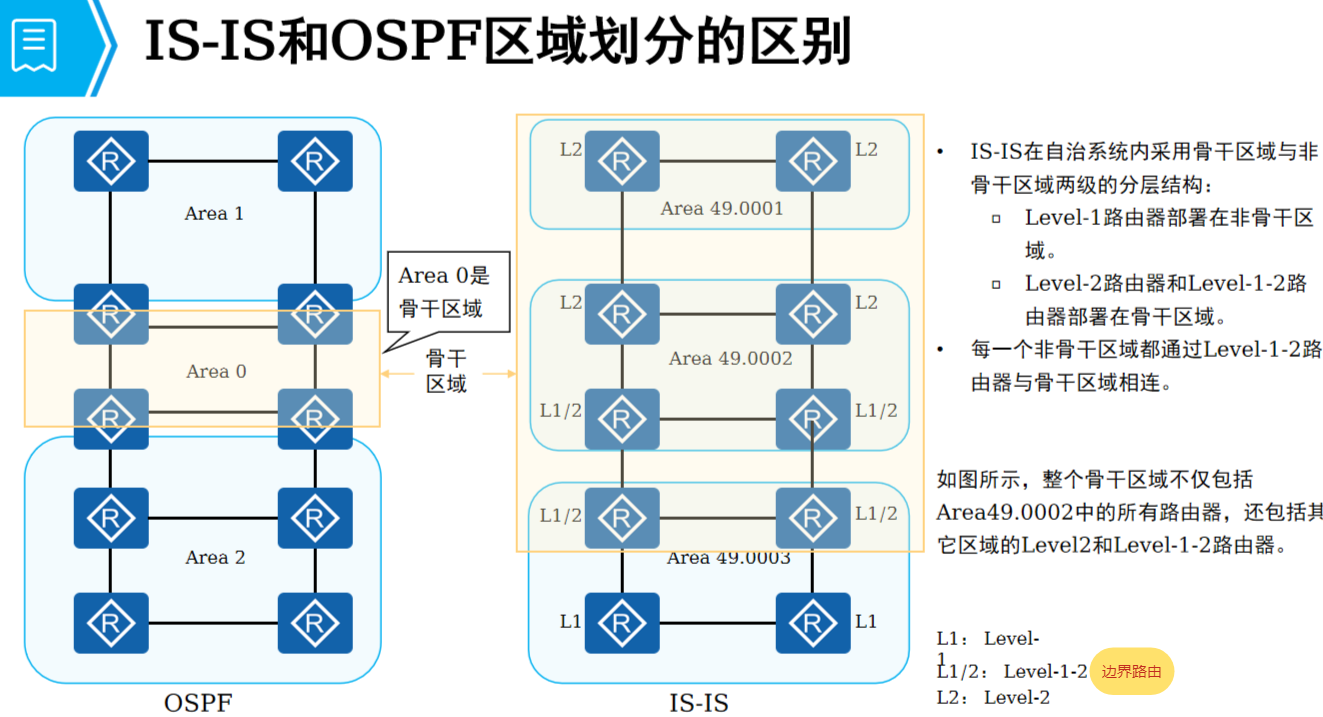

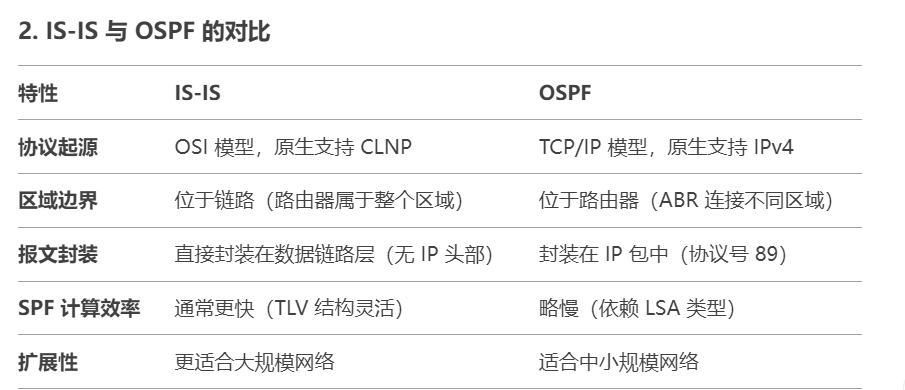

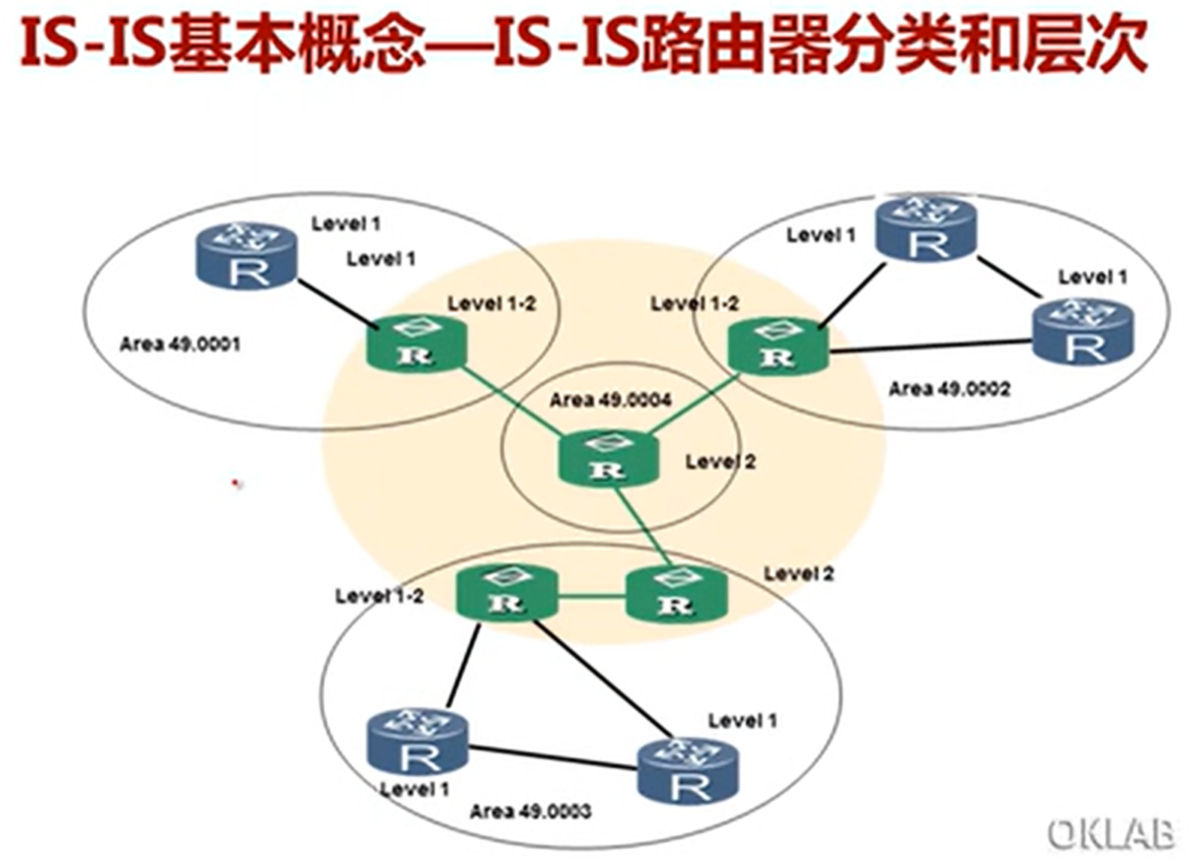

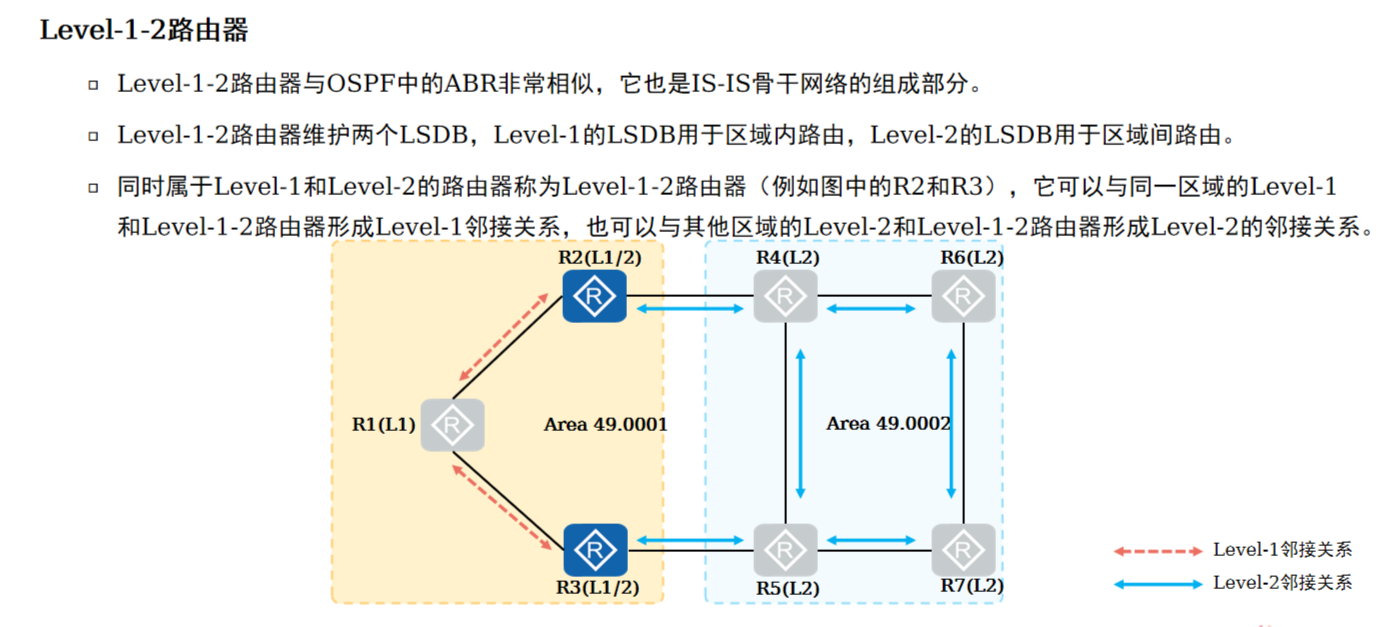

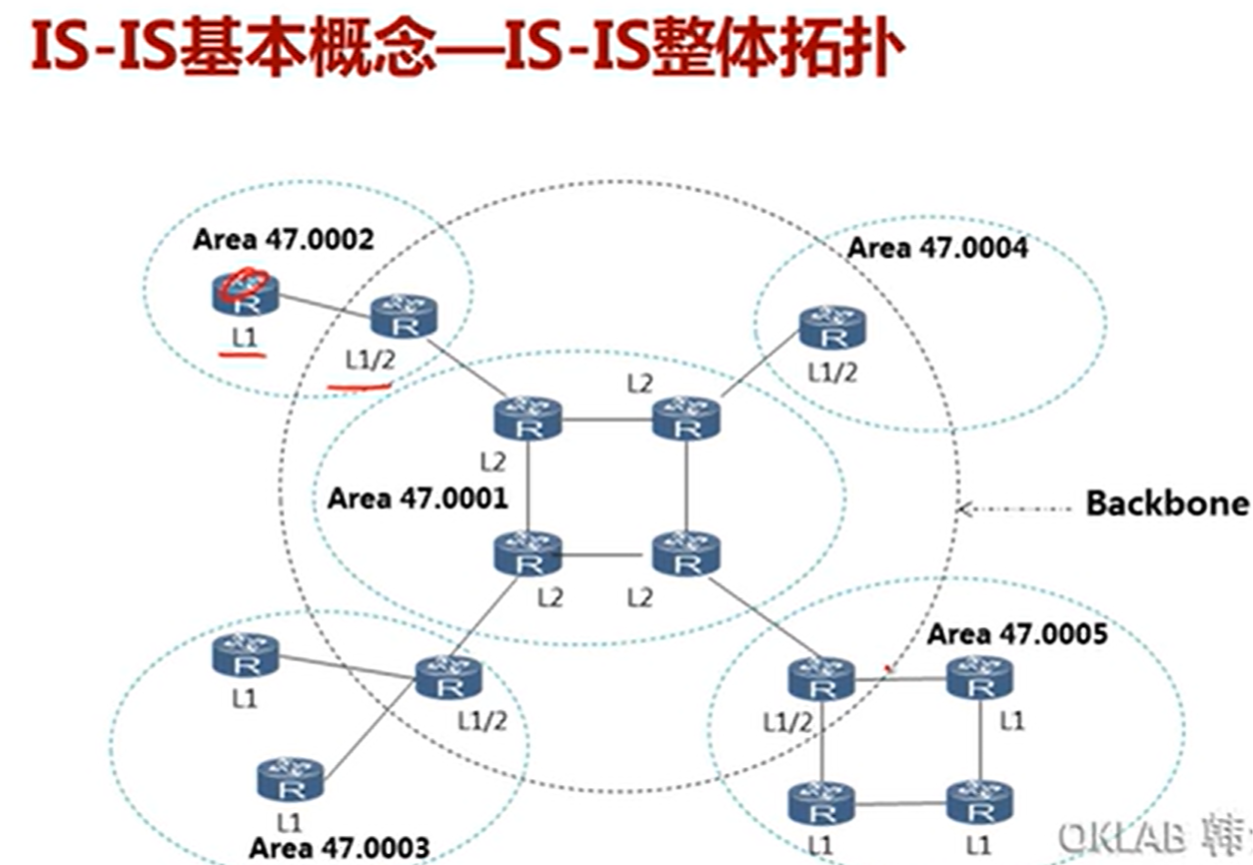

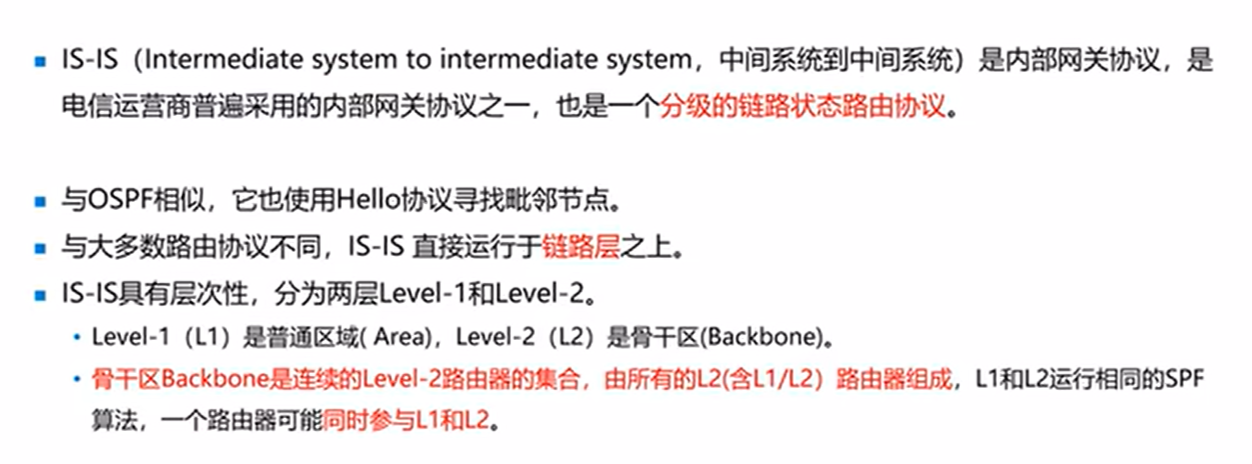

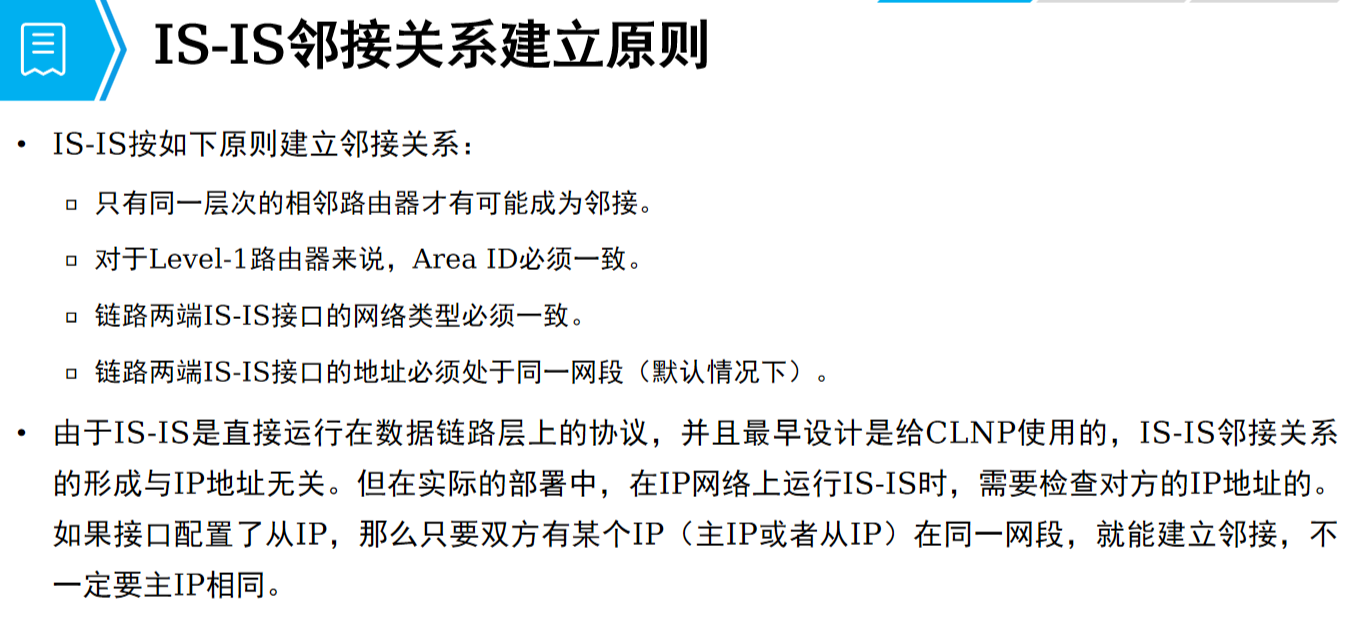

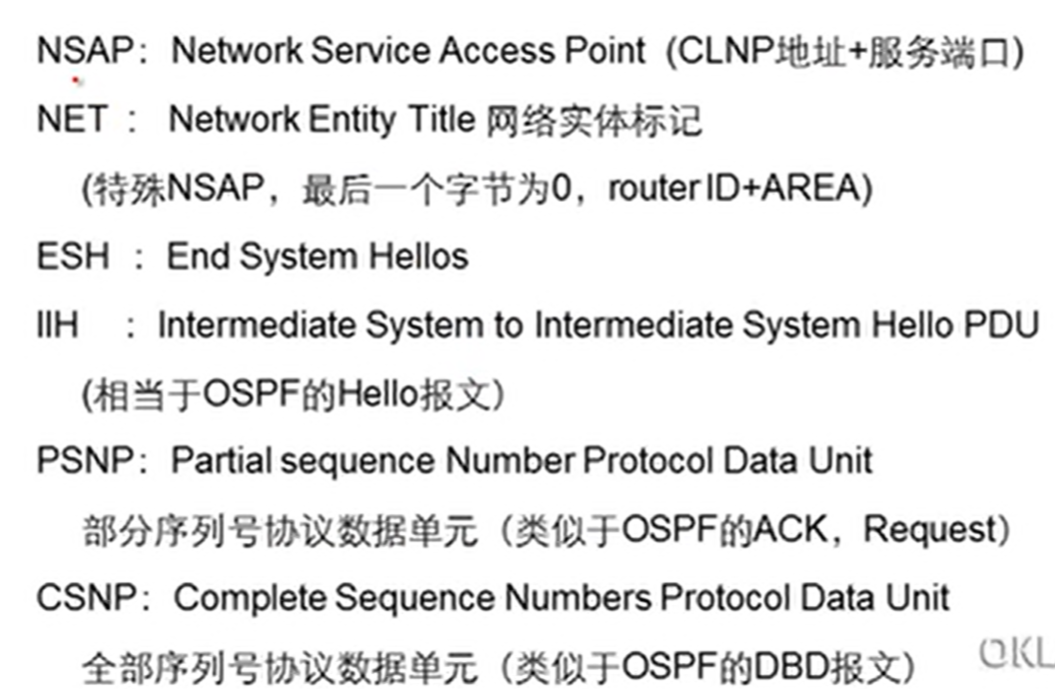

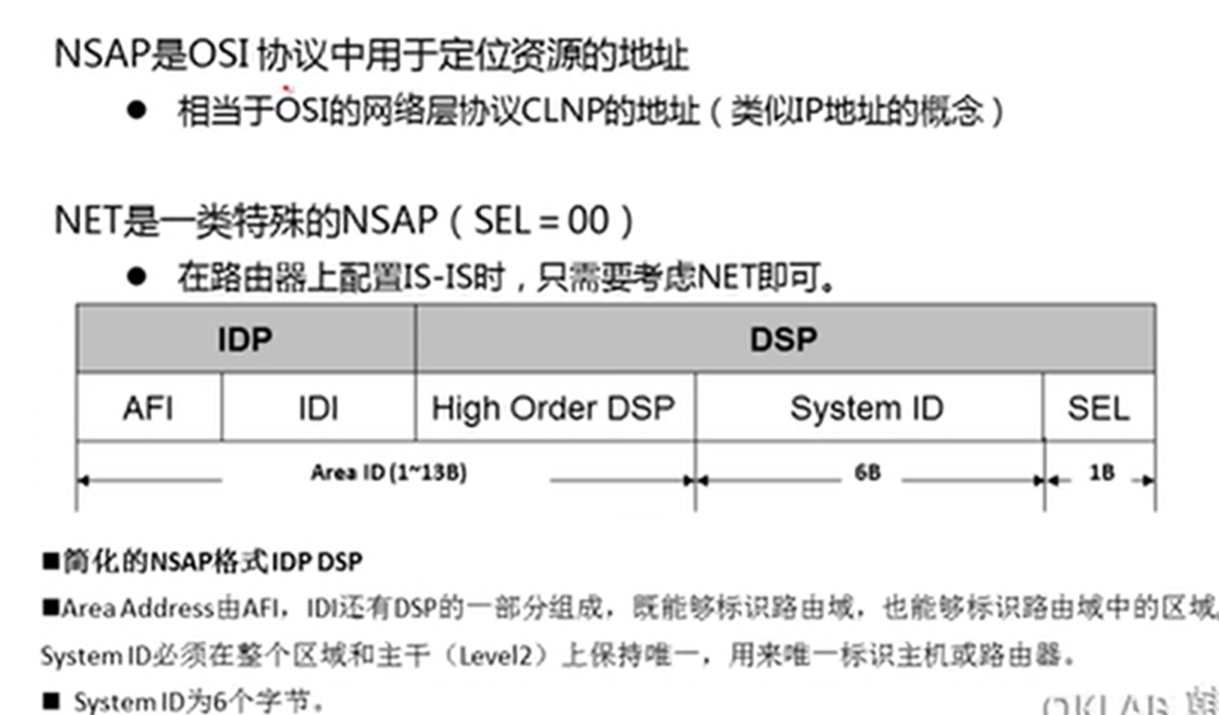

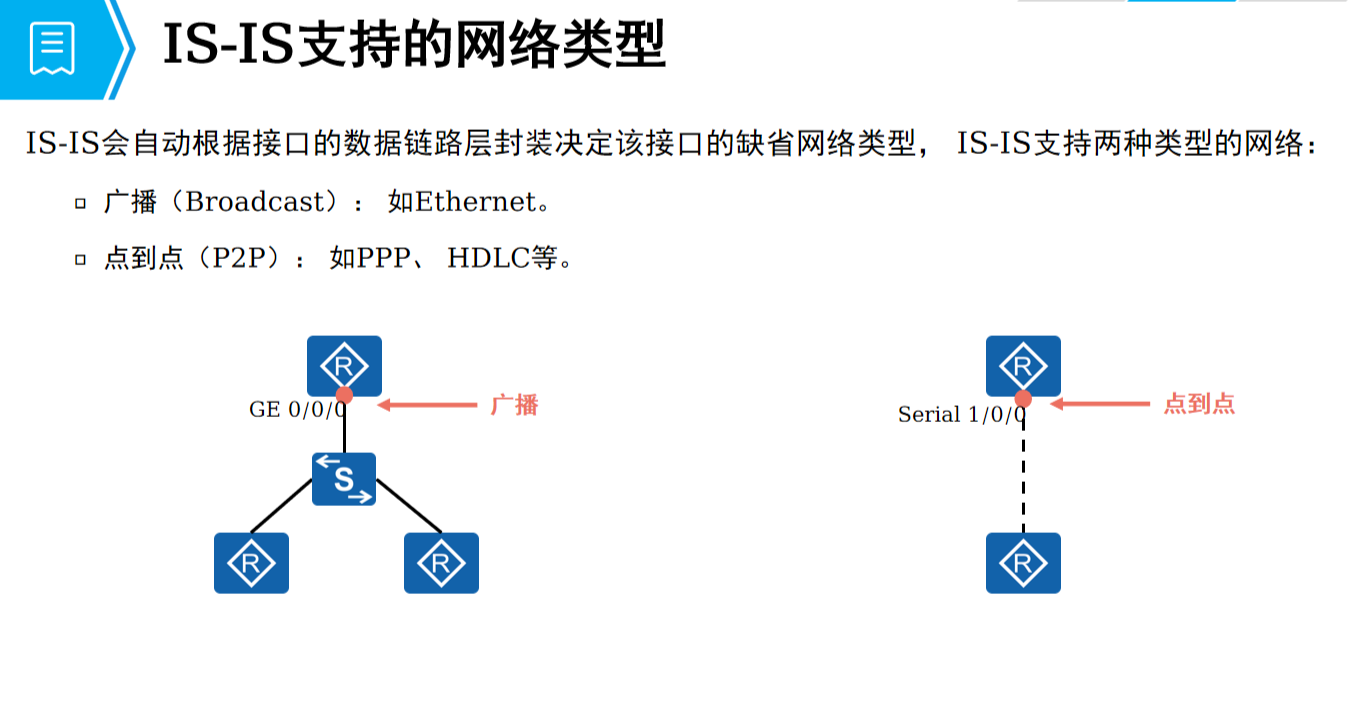

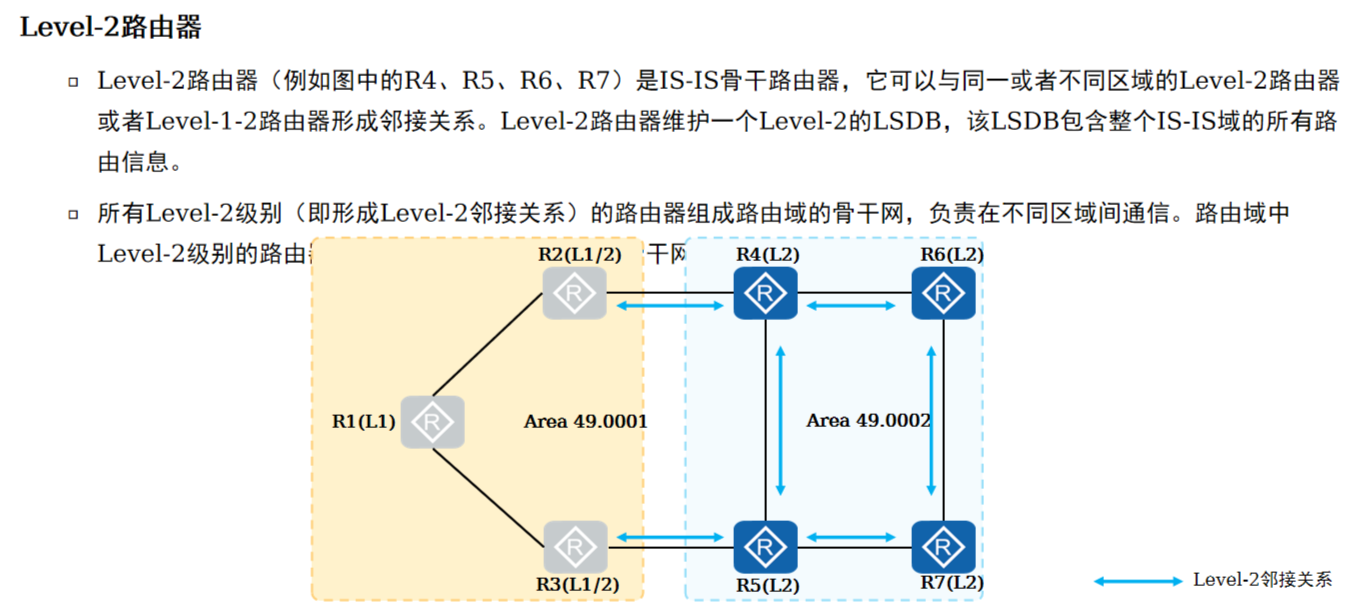

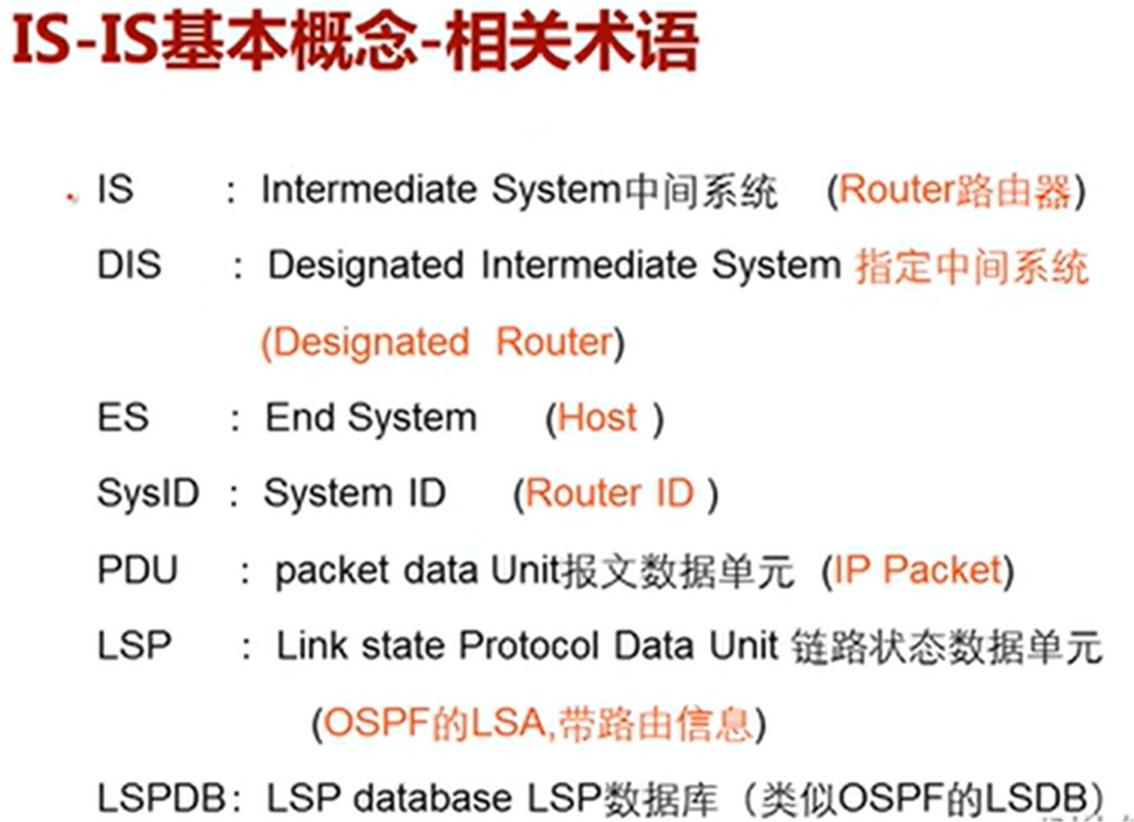

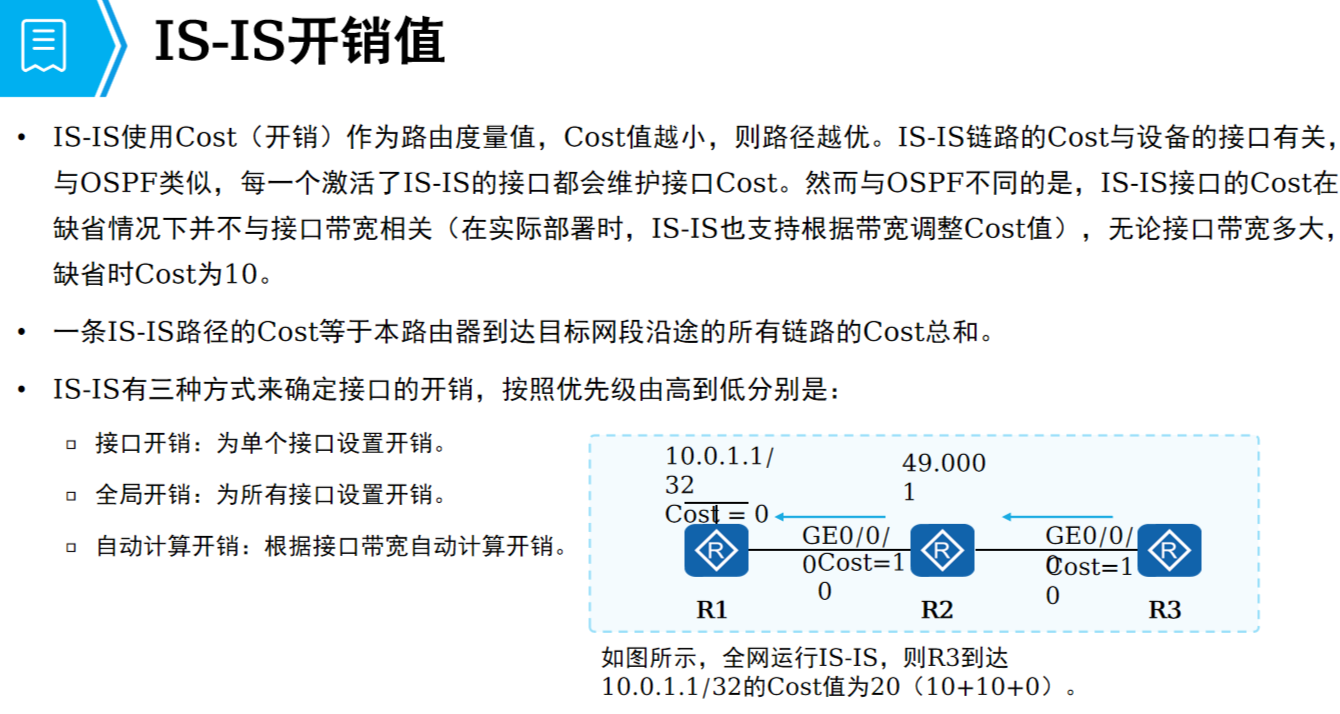

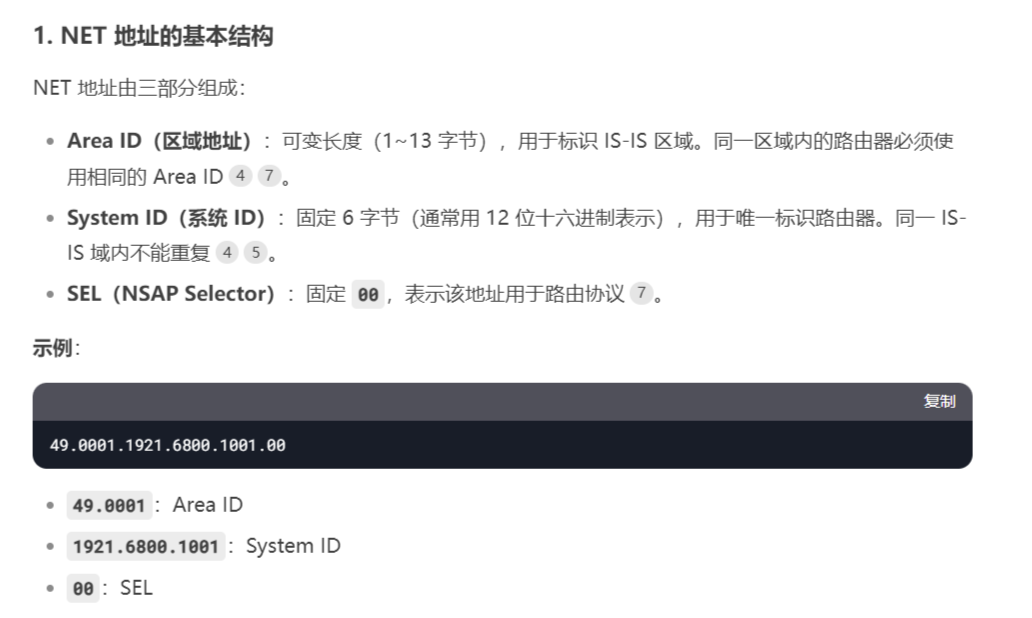

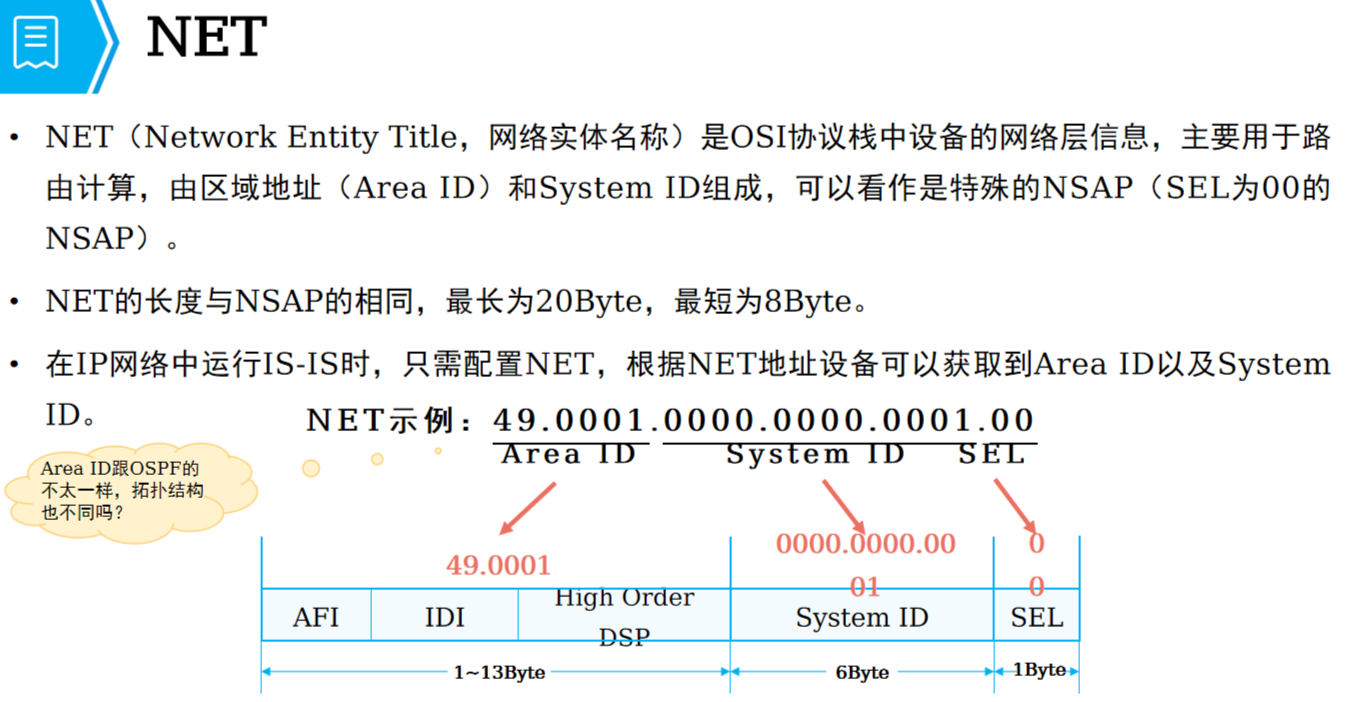

2.1 IS-IS 基本概念

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
v
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.2 IS-IS工作原理

在这里插入图片描述

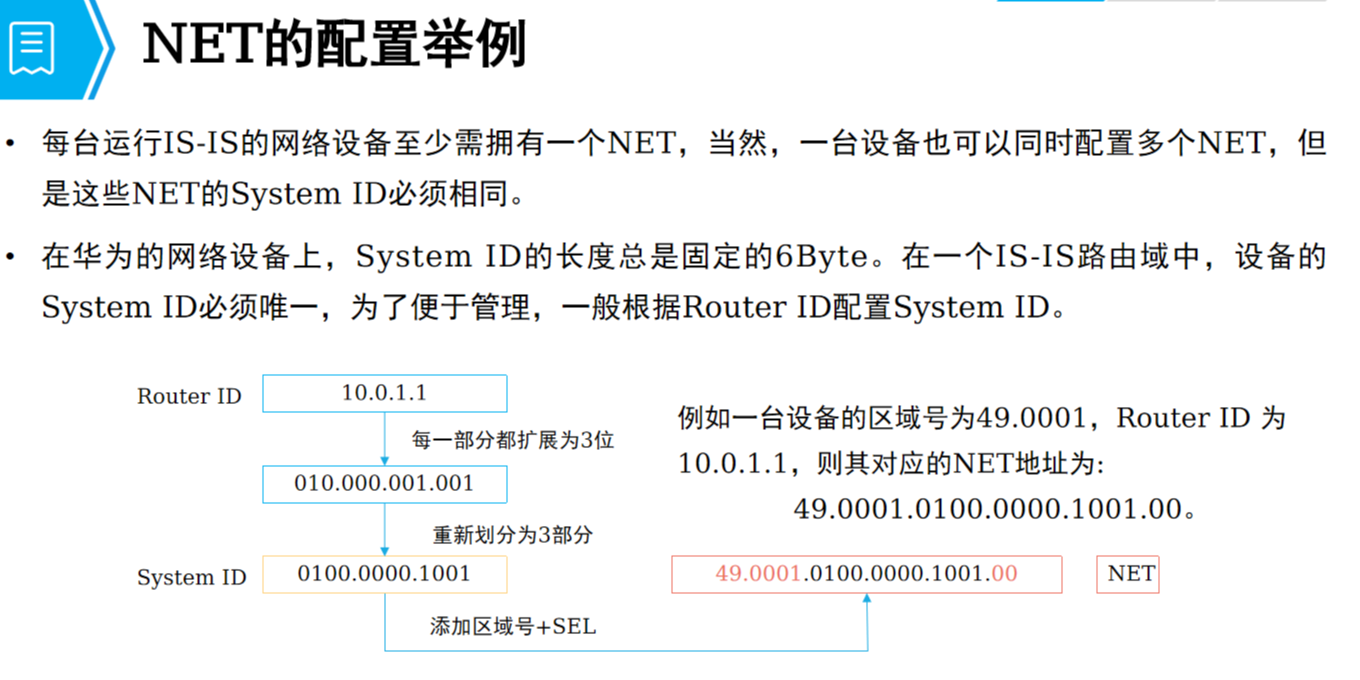

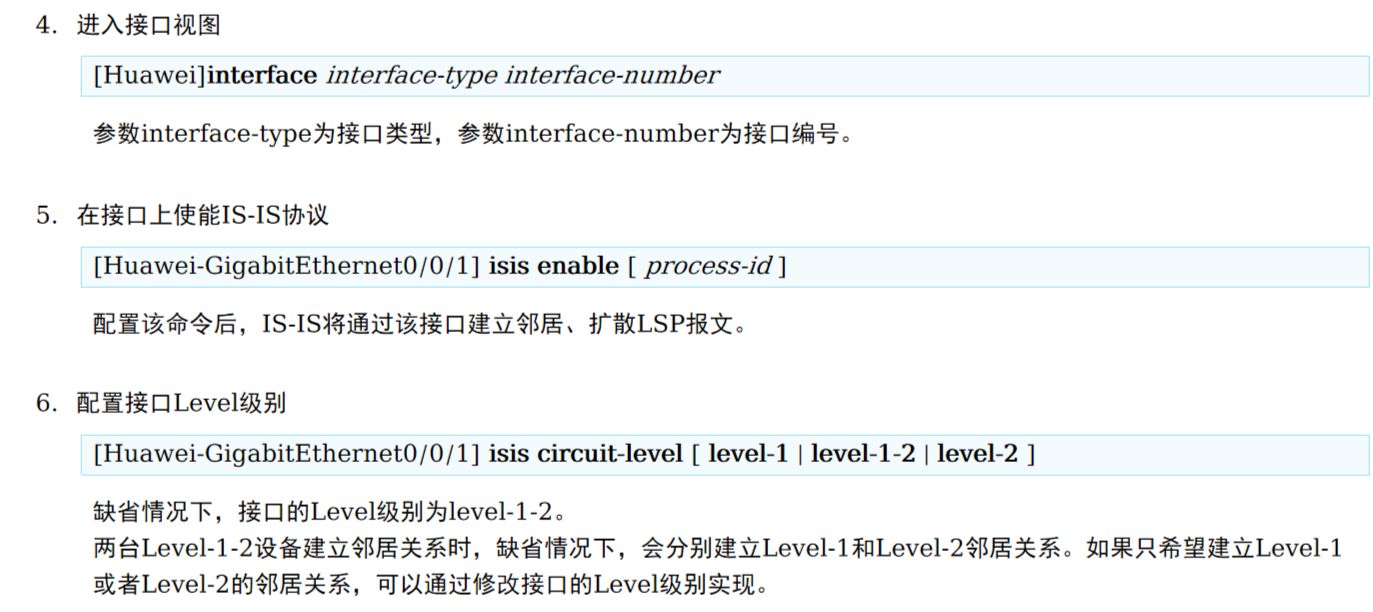

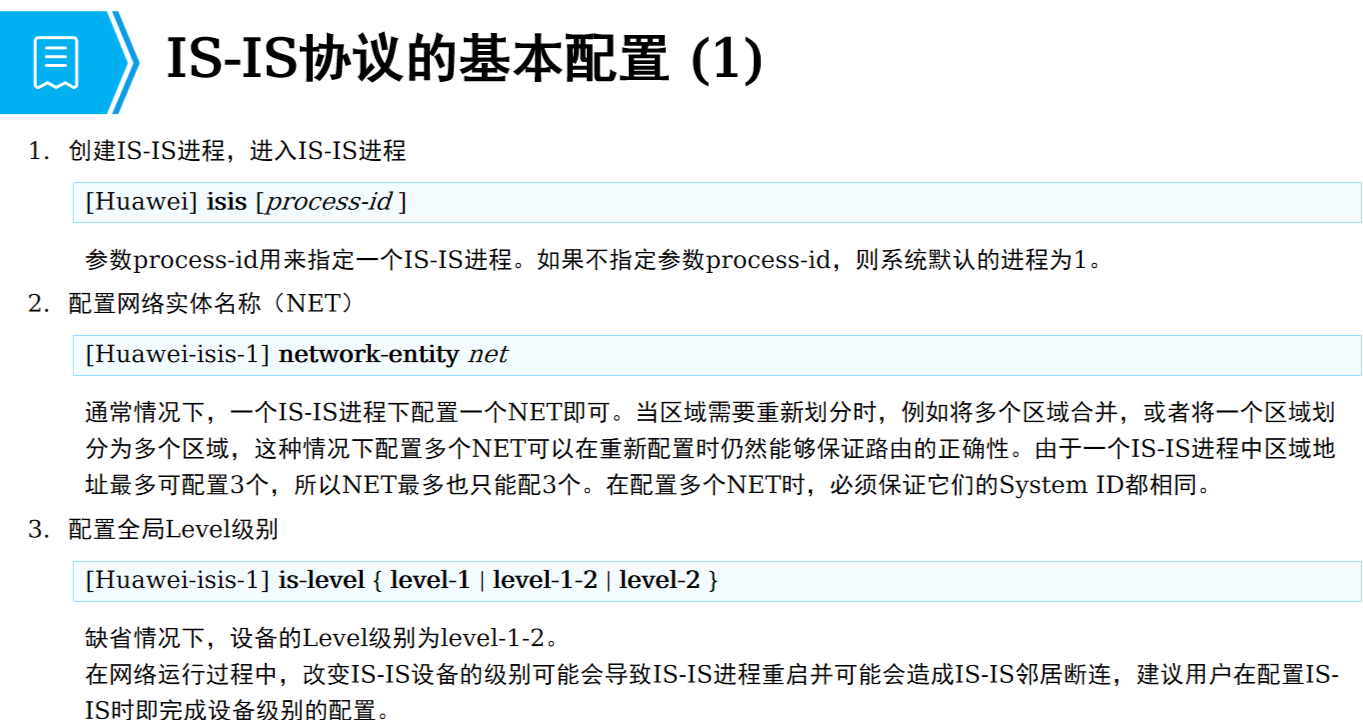

2.3 IS-IS 基本配置

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

# R1配置
isis 1is-level level-1network-entity 49.0001.0000.0000.0001.00
interface GigabitEthernet0/0/1ip address 10.1.12.1 255.255.255.0isis enable 1
# R2配置
isis 1is-level level-1network-entity 49.0001.0000.0000.0002.00
interface GigabitEthernet0/0/1ip address 10.1.12.2 255.255.255.0isis enable 1
interface GigabitEthernet0/0/2ip address 10.1.23.2 255.255.255.0isis enable 1
# R3配置
isis 1network-entity 49.0001.0000.0000.0003.00
interface GigabitEthernet0/0/1ip address 10.1.34.3 255.255.255.0isis enable 1
interface GigabitEthernet0/0/2ip address 10.1.23.3 255.255.255.0isis enable 1

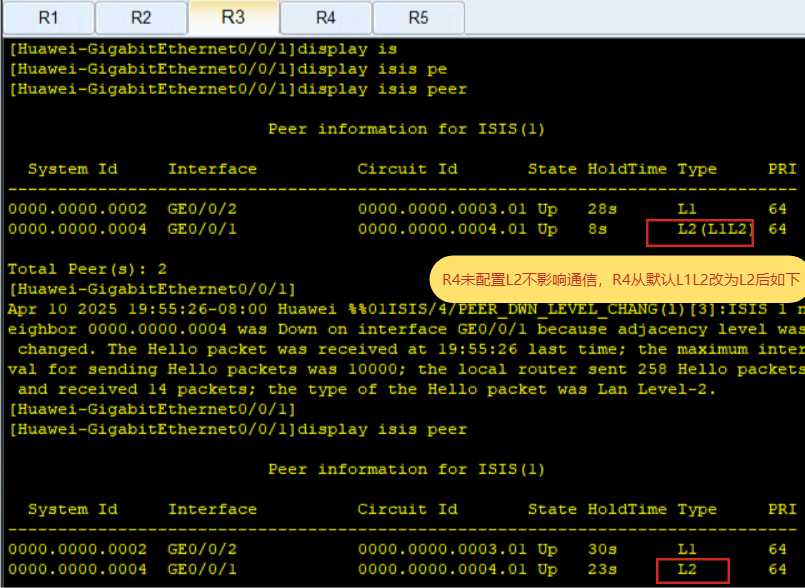

# R4配置
isis 1is-level level-2 #未增加的情况也能通network-entity 49.0002.0000.0000.0004.00
interface GigabitEthernet0/0/1ip address 10.1.34.4 255.255.255.0isis enable 1
interface GigabitEthernet0/0/2ip address 10.1.45.4 255.255.255.0isis enable 1
# R5配置
isis 1is-level level-2network-entity 49.0002.0000.0000.0005.00
interface GigabitEthernet0/0/2ip address 10.1.45.5 255.255.255.0isis enable 1

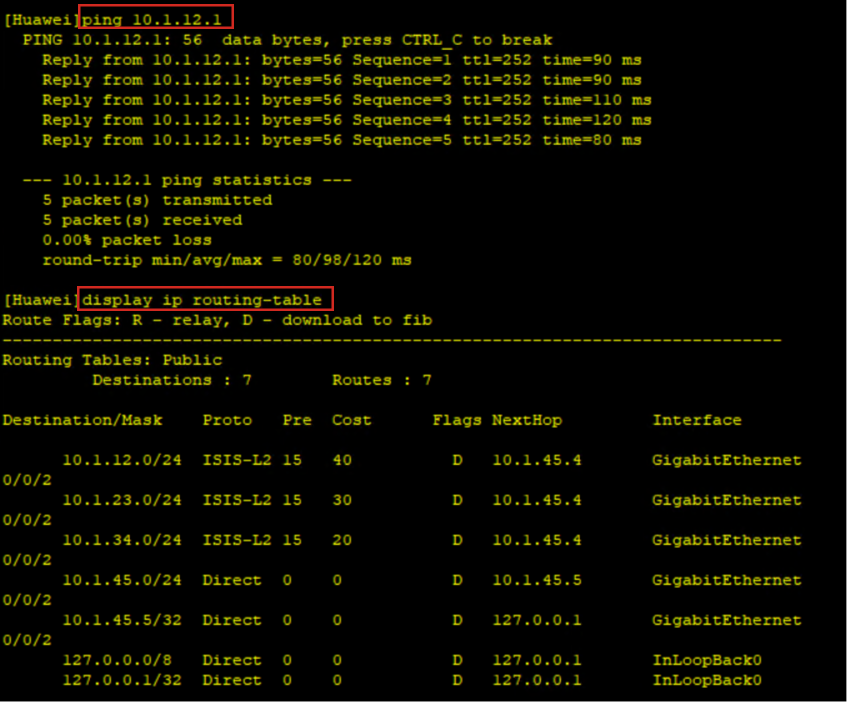

在这里插入图片描述
在这里插入图片描述

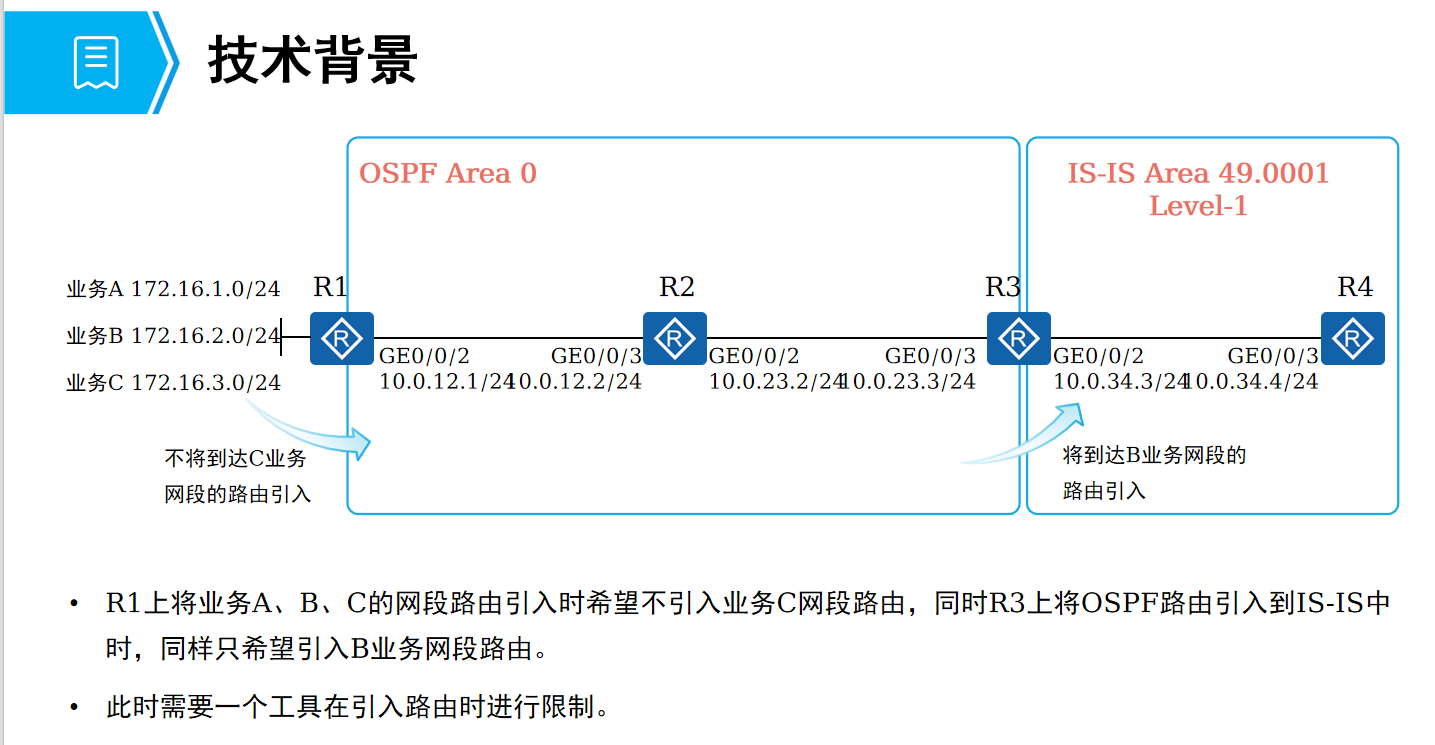

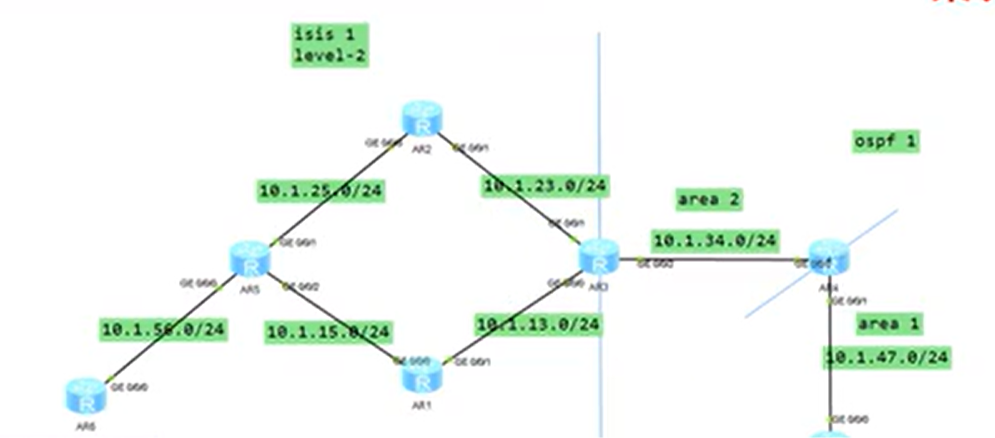

ospf+is-is
在这里插入图片描述

[Huawei-isis-1]import-route ospf
[Huawei-ospf-1]import-route isis

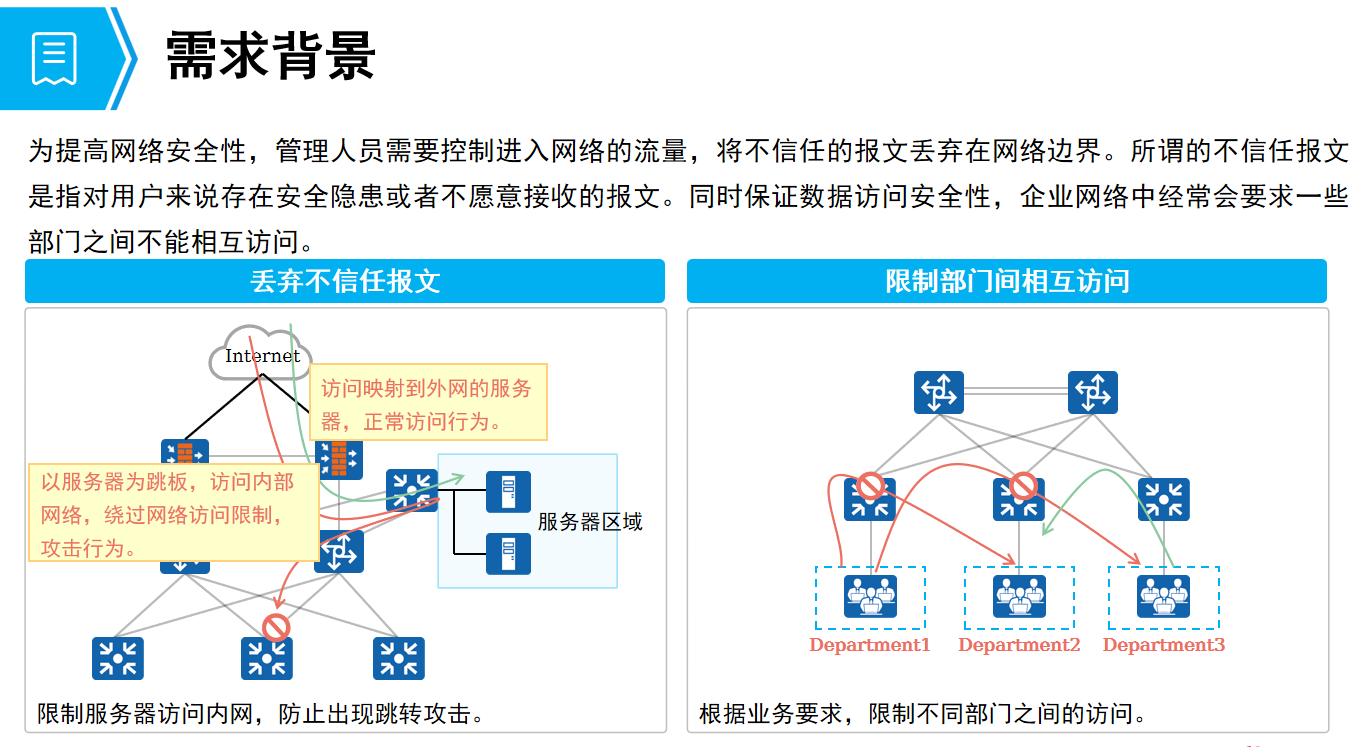

三、流量过滤与路由控制

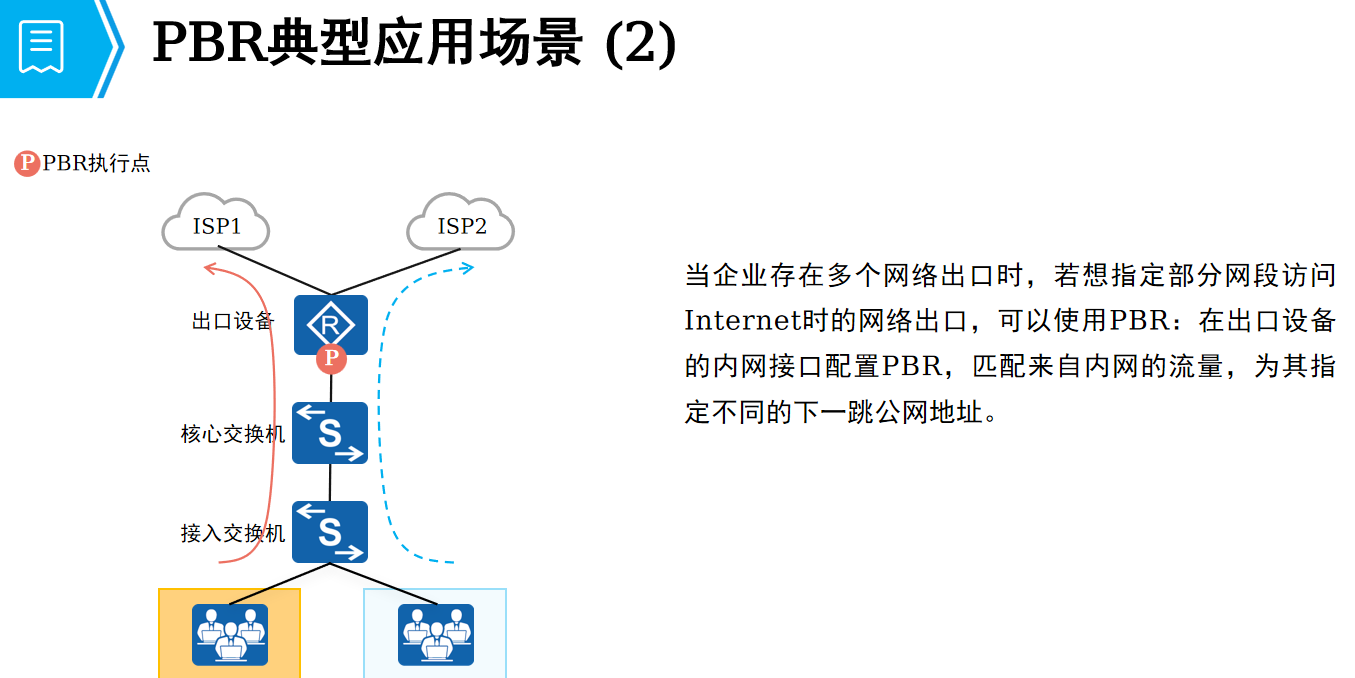

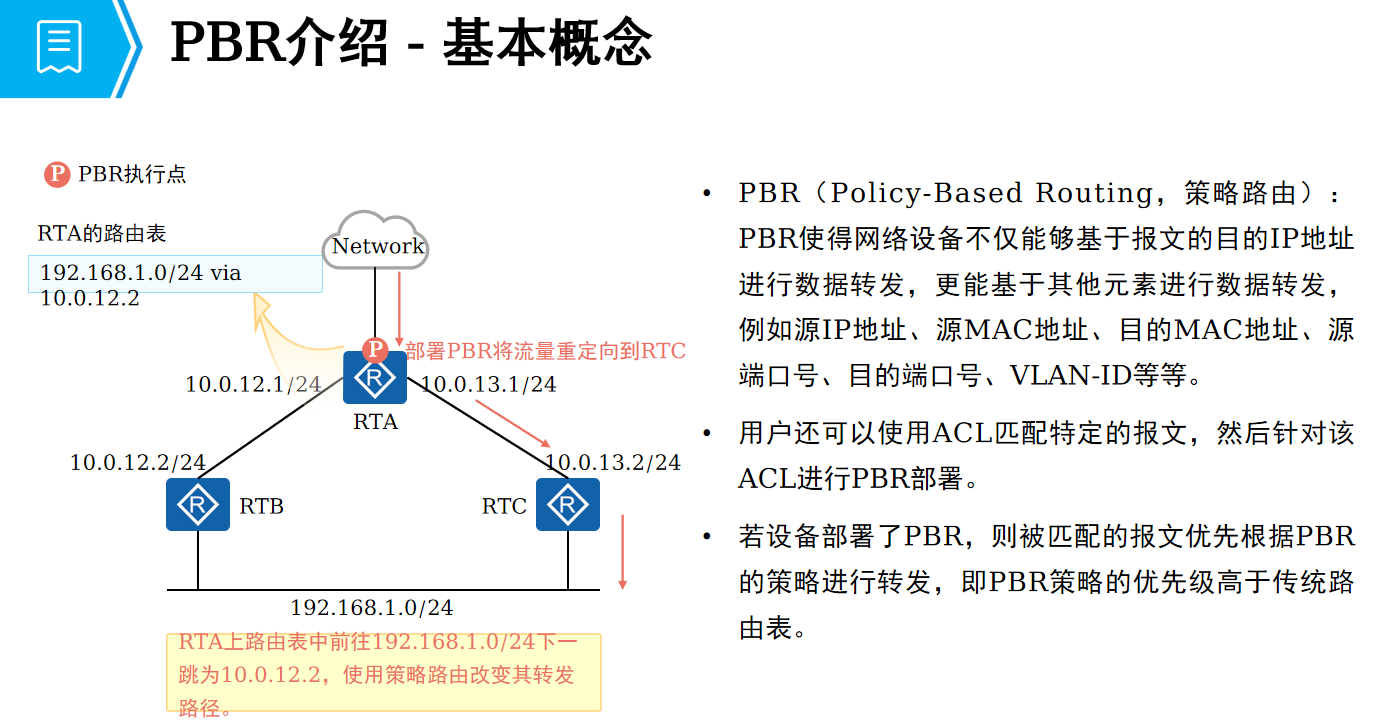

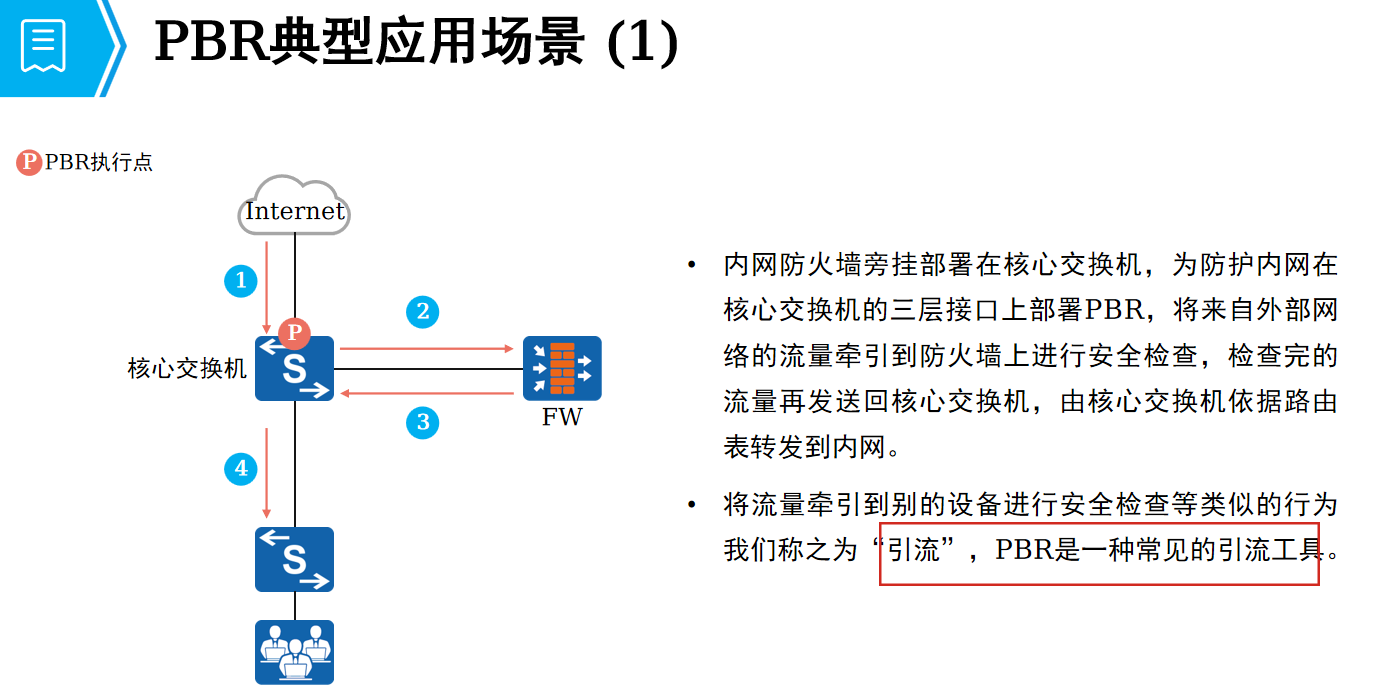

3.1 策略路由

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

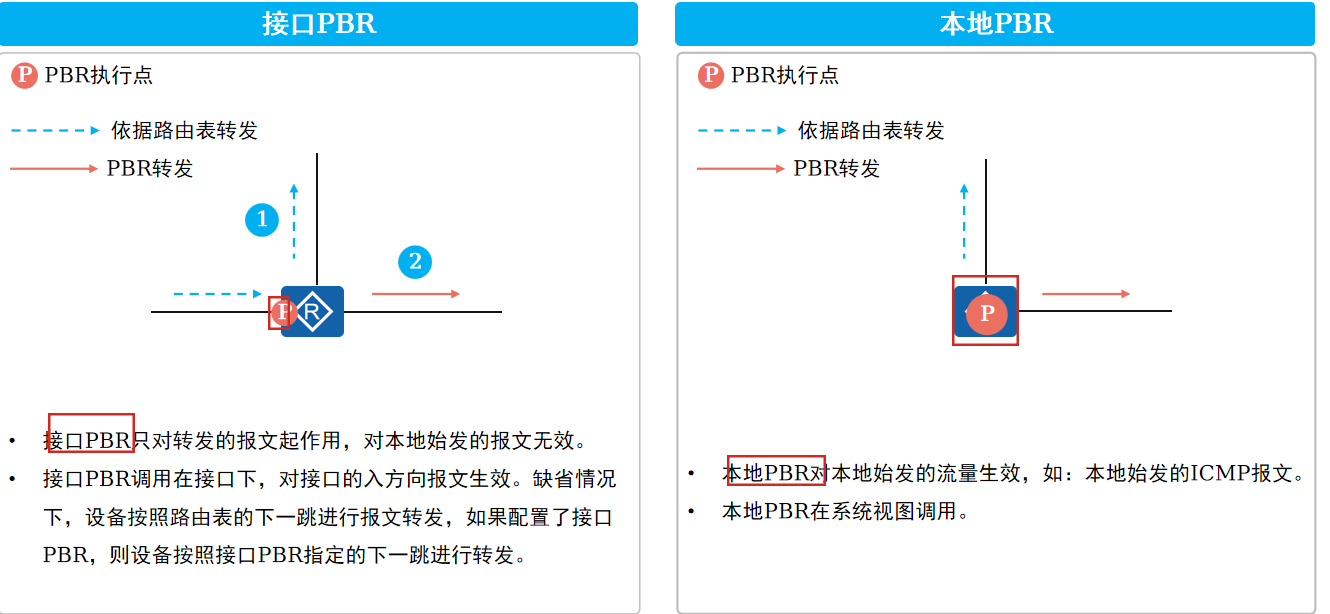

在接口下调用 只针对收到的流量生效，无法针对本地产生的流量生效。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

华为默认行为：若无显式配置，设备默认采用 源IP+目的IP 的逐流负载均衡

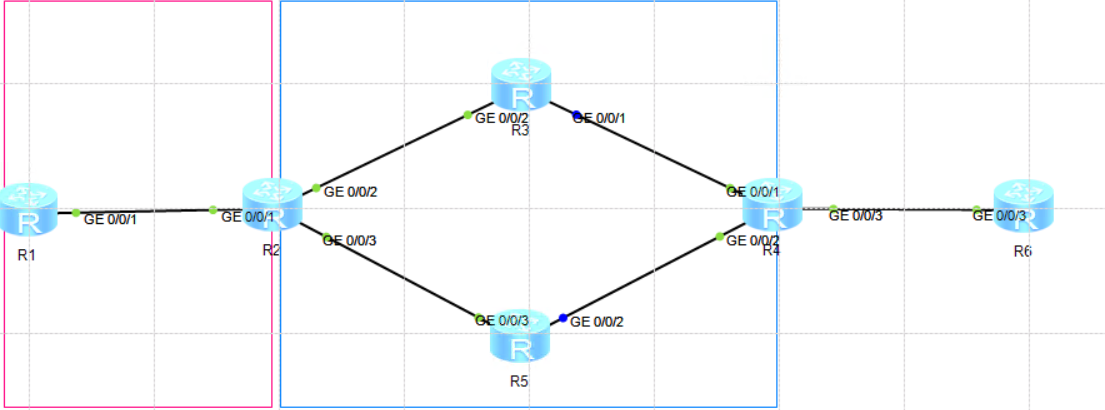

在这里插入图片描述

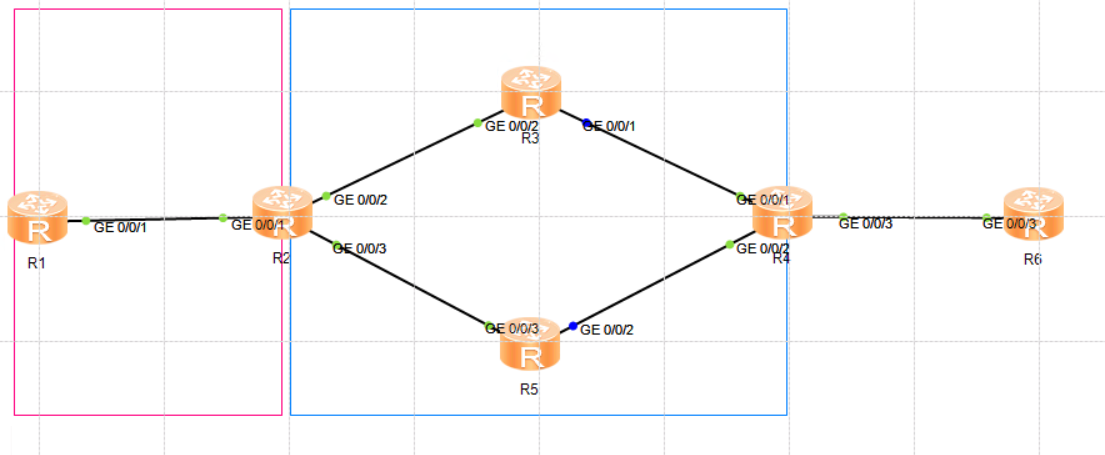

# R3配置
ospf 1 router-id 3.3.3.3area 0.0.0.0network 0.0.0.0 255.255.255.255 #所有接口都加入
# R4配置
ospf 1 router-id 4.4.4.4import-route directimport-route staticarea 0.0.0.0network 10.1.34.0 0.0.0.255network 10.1.45.0 0.0.0.255
ip route-static 6.6.6.0 255.255.255.0 10.1.46.6
ip route-static 7.7.7.0 255.255.255.0 10.1.46.6
# R6配置
ip route-static 0.0.0.0 0.0.0.0 10.1.46.4  #所有网络。和network所有不同

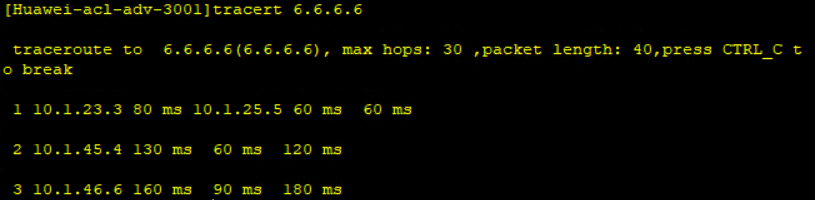

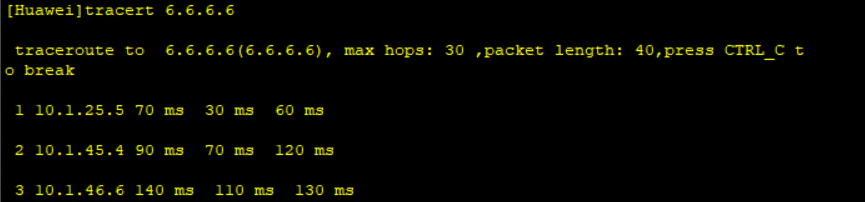

从R1或R2访问 R6上的6.6.6.6和7.7.7.7 根据源IP和目的IP计算走哪条。
在这里插入图片描述
通过策略改变其中一个路径。

# R2上配置
#定义了一个高级访问控制列表（ACL 3001）
acl number 3001
# 允许所有 目的IP为6.6.6.6 的IP流量（掩码0表示精确匹配）。rule 5 permit ip destination 6.6.6.6 0
#配置策略路由（PBR）
#创建一个名为 a 的策略路由，节点号为 10，动作为 permit
# 在接口下调用 只针对收到的流量生效，无法针对本地产生的流量生效。
# 入口方向
policy-based-route a permit node 10
#匹配条件为 ACL 3001 中定义的流量if-match acl 3001 #可理解为if do #对匹配的流量强制设置下一跳为 10.1.25.5，覆盖设备默认的路由表决策apply ip-address next-hop 10.1.25.5

在这里插入图片描述

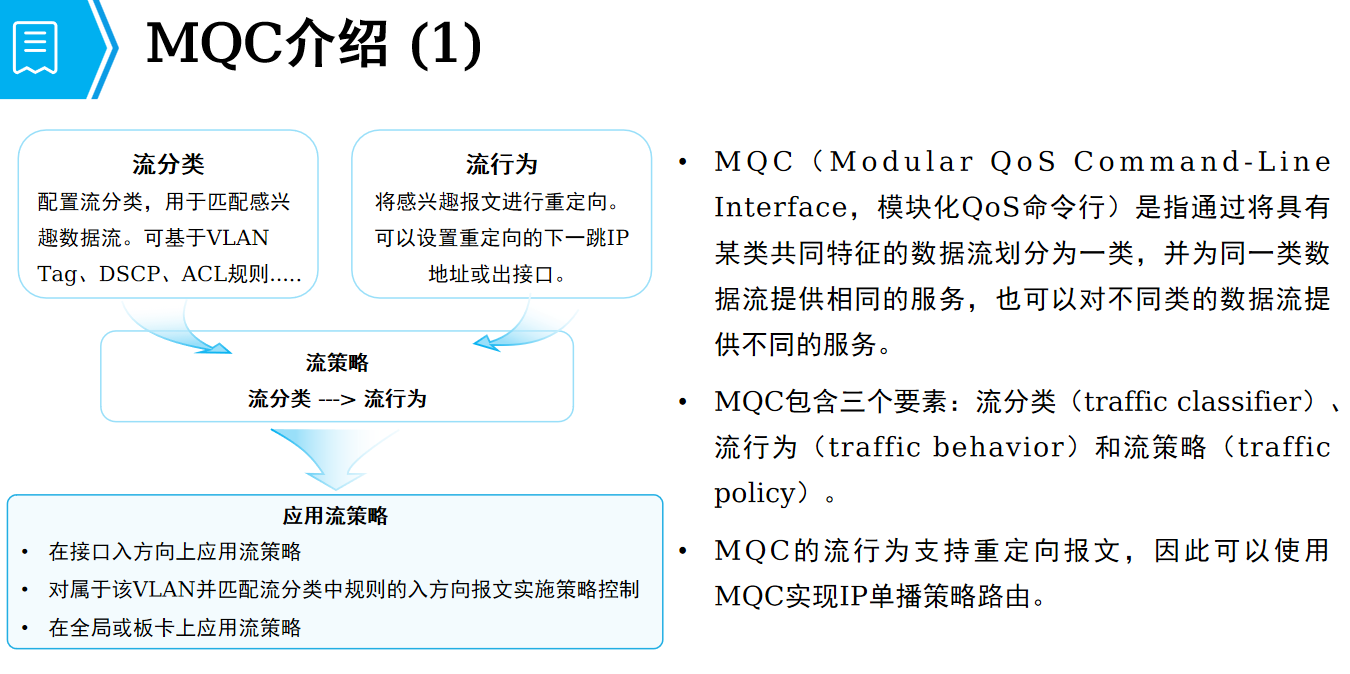

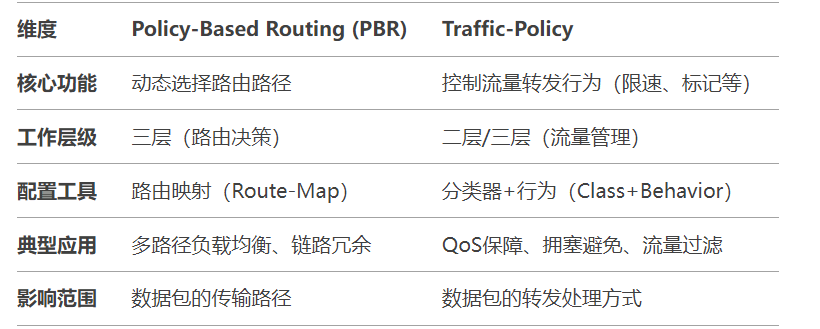

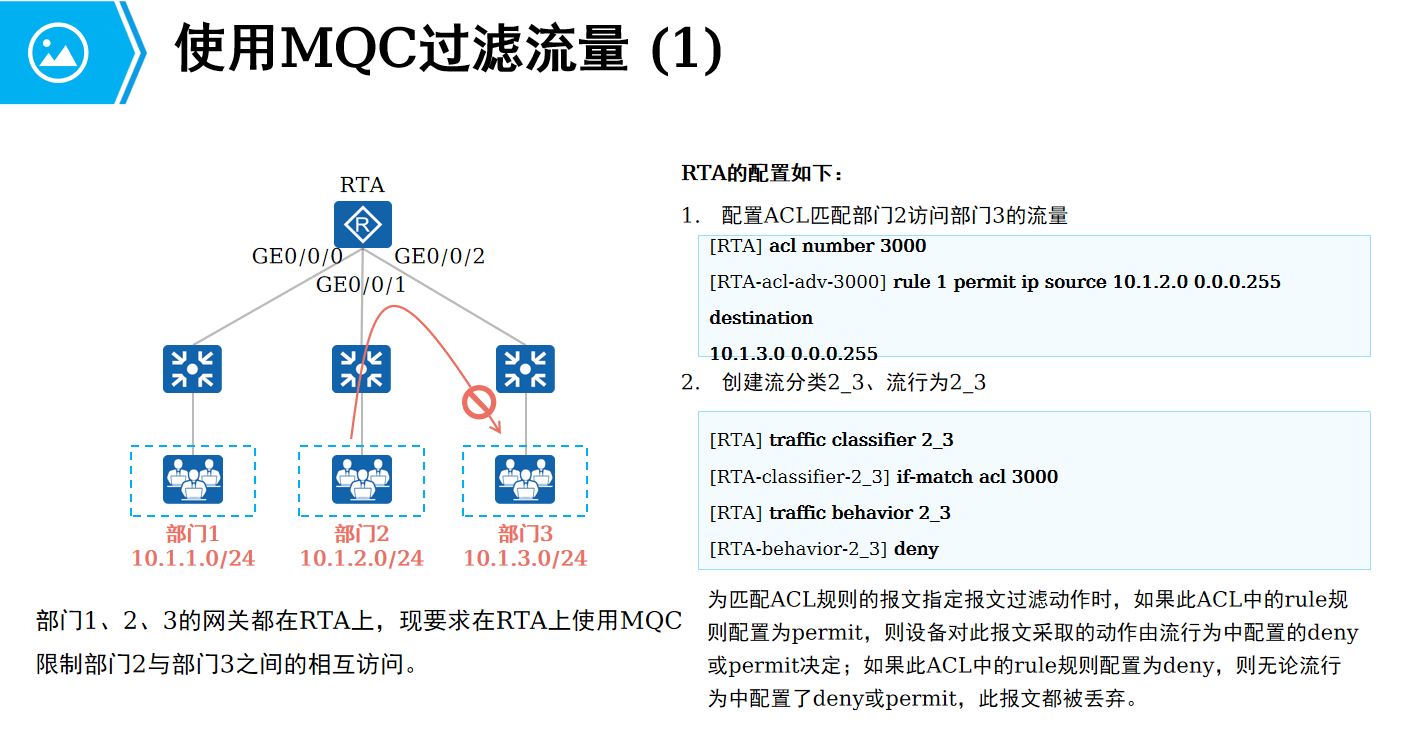

3.2 MQC

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

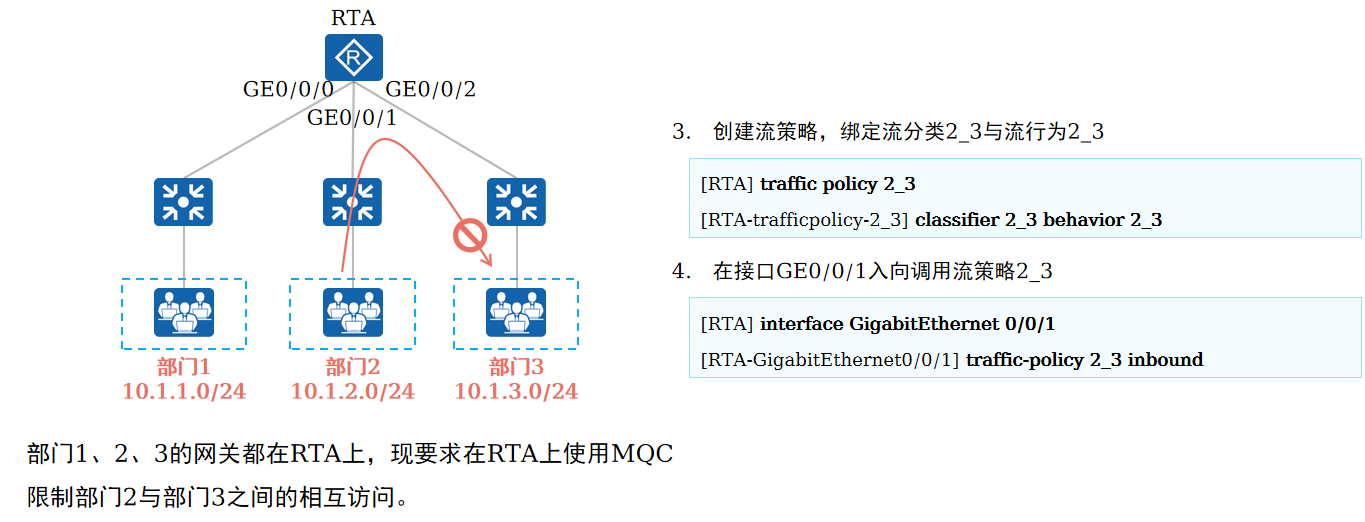

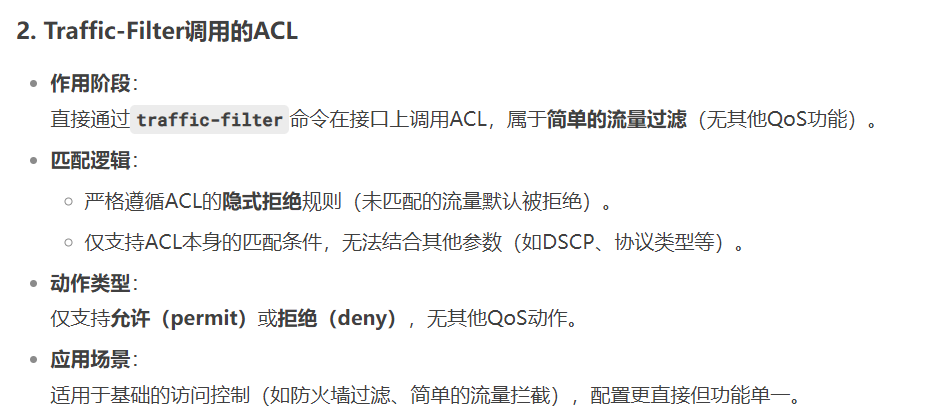

用于需要精细化控制的QoS策略，例如对分类后的流量执行限速、重定向或优先级标记。配置示例。

#ACL 2000：定义匹配规则
# 编号2000表示基本ACL
acl number 2000
#这permit仅表示“匹配此规则的流量”，实际动作由后续的traffic behavior决定rule 5 permit source 192.168.1.0 0.0.0.255
#  Traffic Classifier：流量分类
traffic classifier test  if-match acl 2000
#  Traffic Behavior：定义动作
traffic behavior test  deny
#Traffic Policy：绑定分类与行为
traffic policy test  classifier test behavior test
# 应用到接口
interface GigabitEthernet0/0/1  traffic-policy test inbound

在这里插入图片描述
在这里插入图片描述

3.3 路由匹配工具

在这里插入图片描述

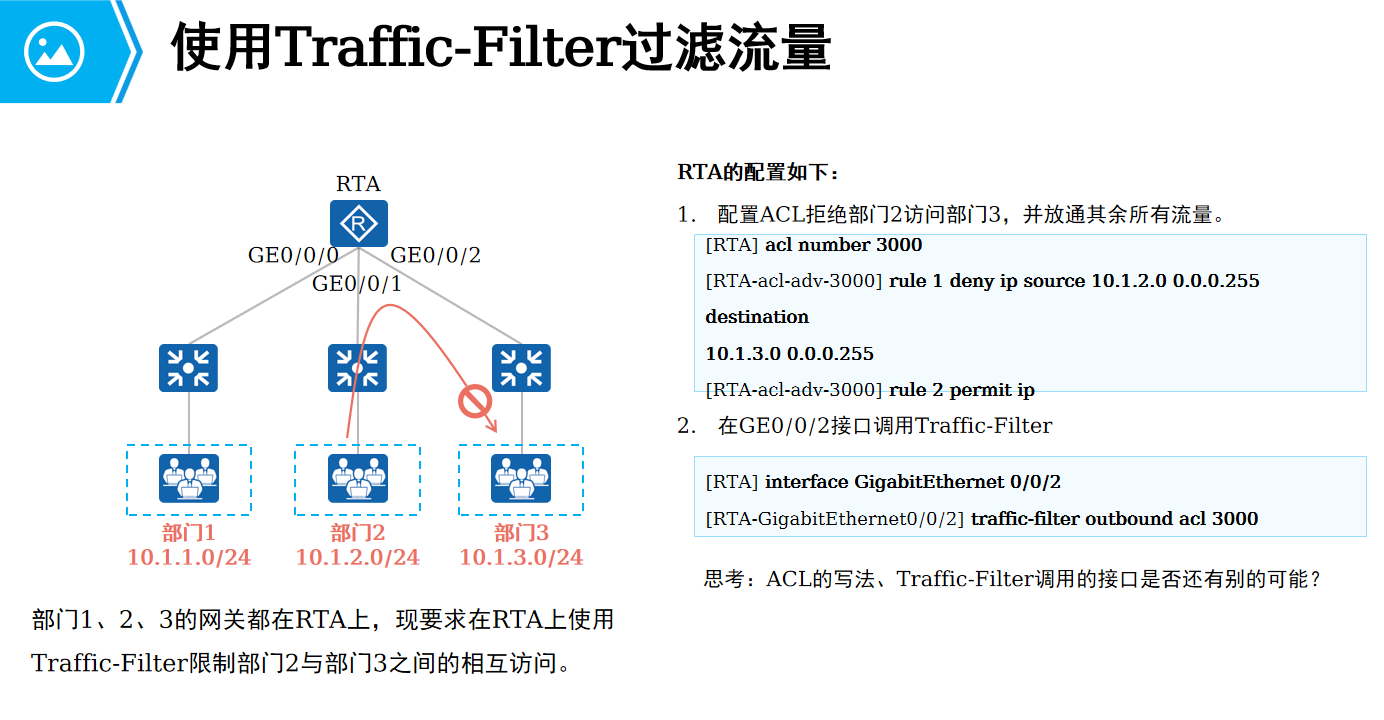

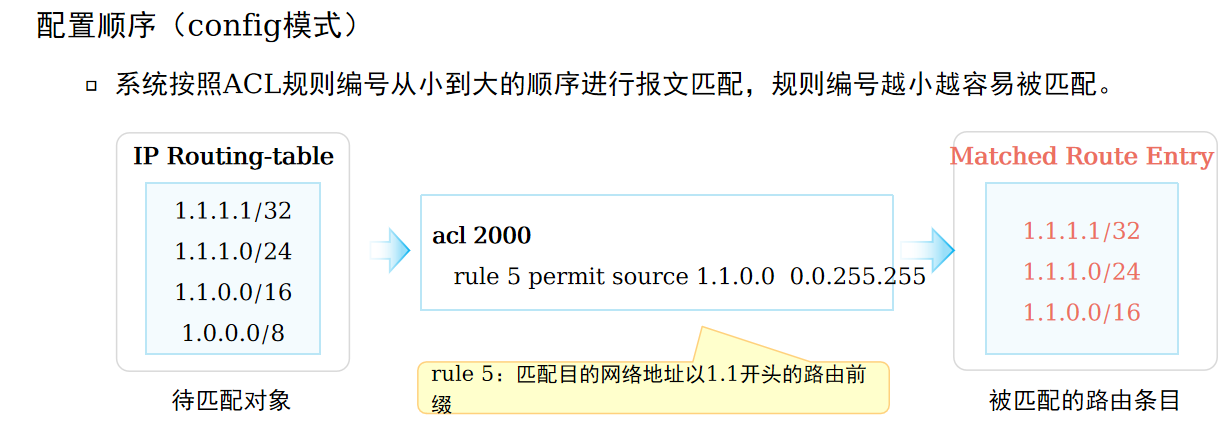

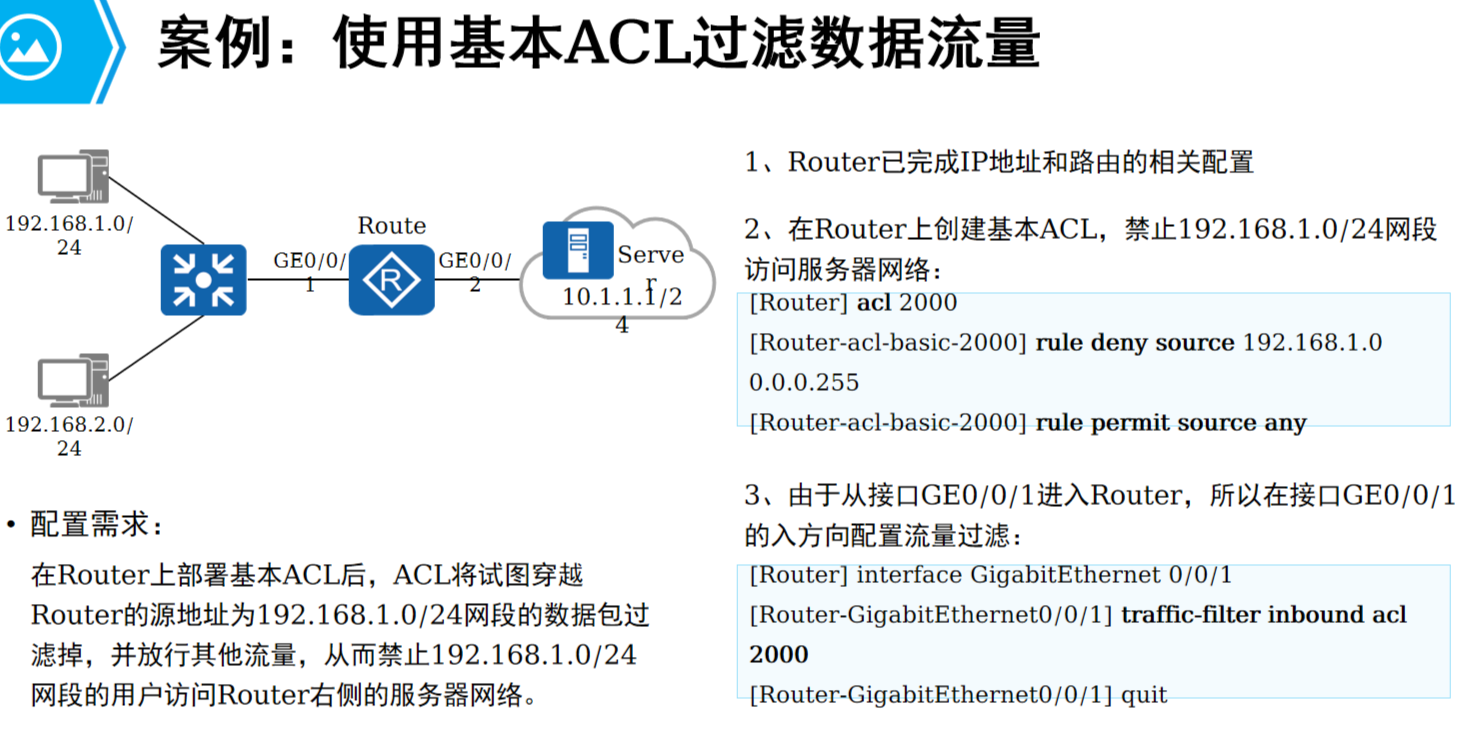

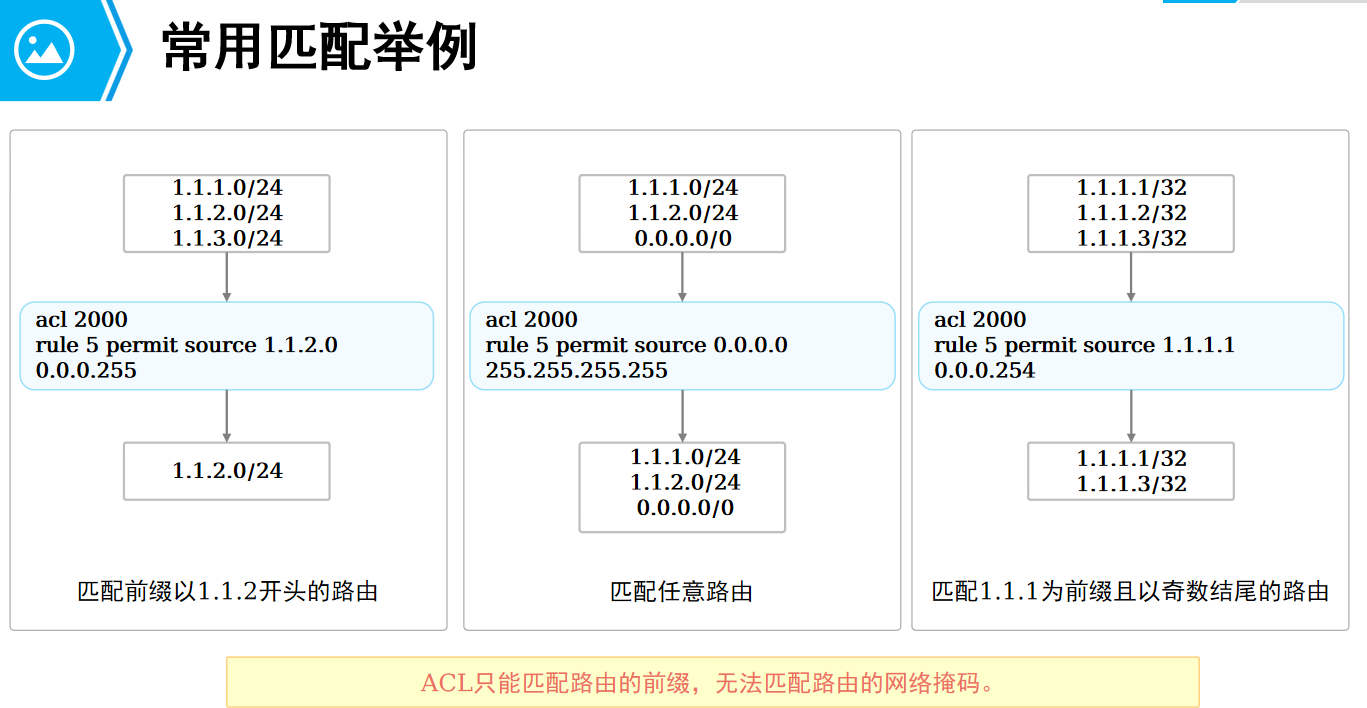

匹配工具1：访问控制列表
（Access Control List，ACL）
在这里插入图片描述

在这里插入图片描述

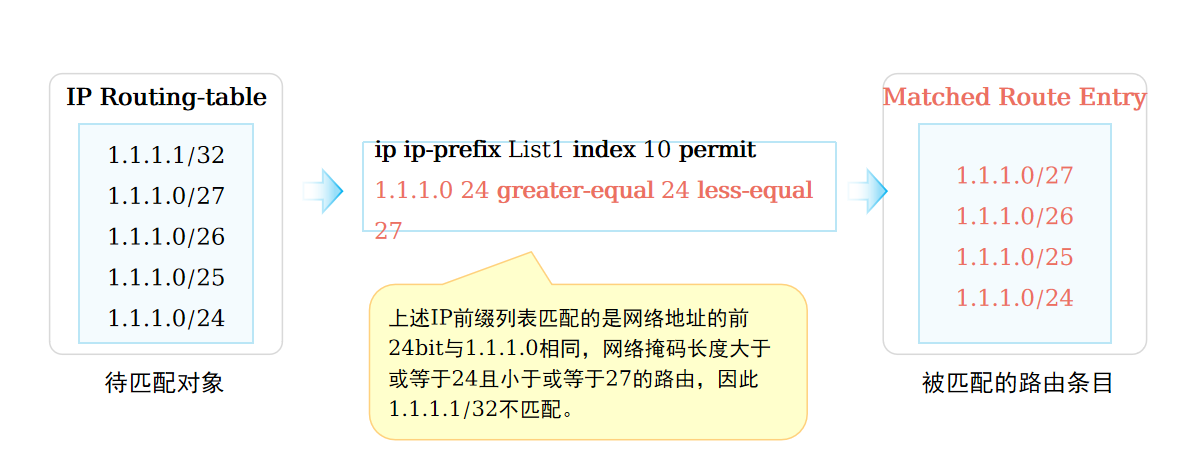

匹配工具2：IP前缀列表
IP前缀列表（IP-Prefix List）是将路由条目的网络地址、掩码长度作为匹配条件的过滤器
在这里插入图片描述

3.4 路由策略工具

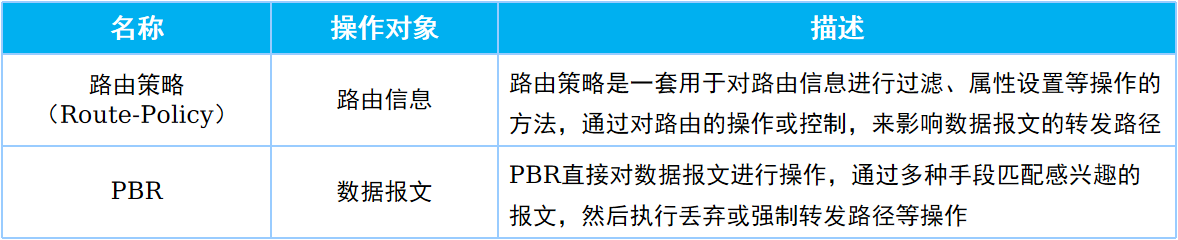

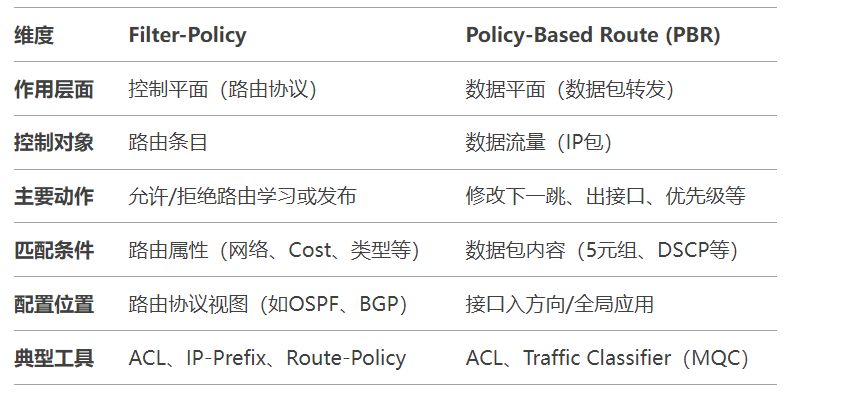

策略路由和路由策略的区别
在这里插入图片描述

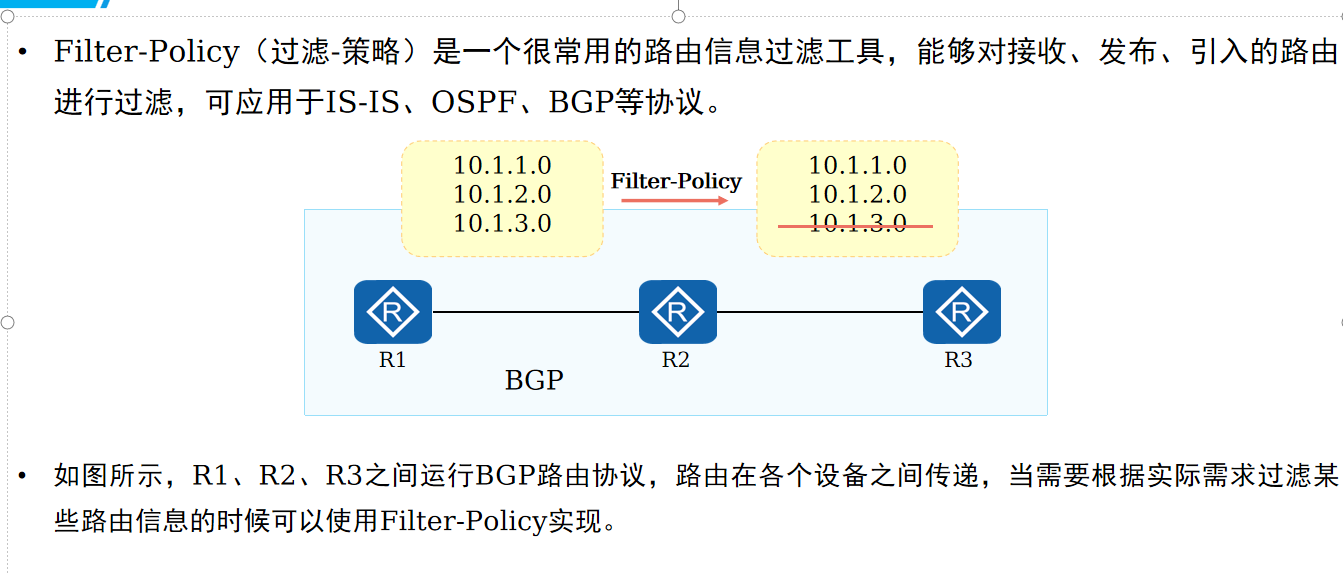

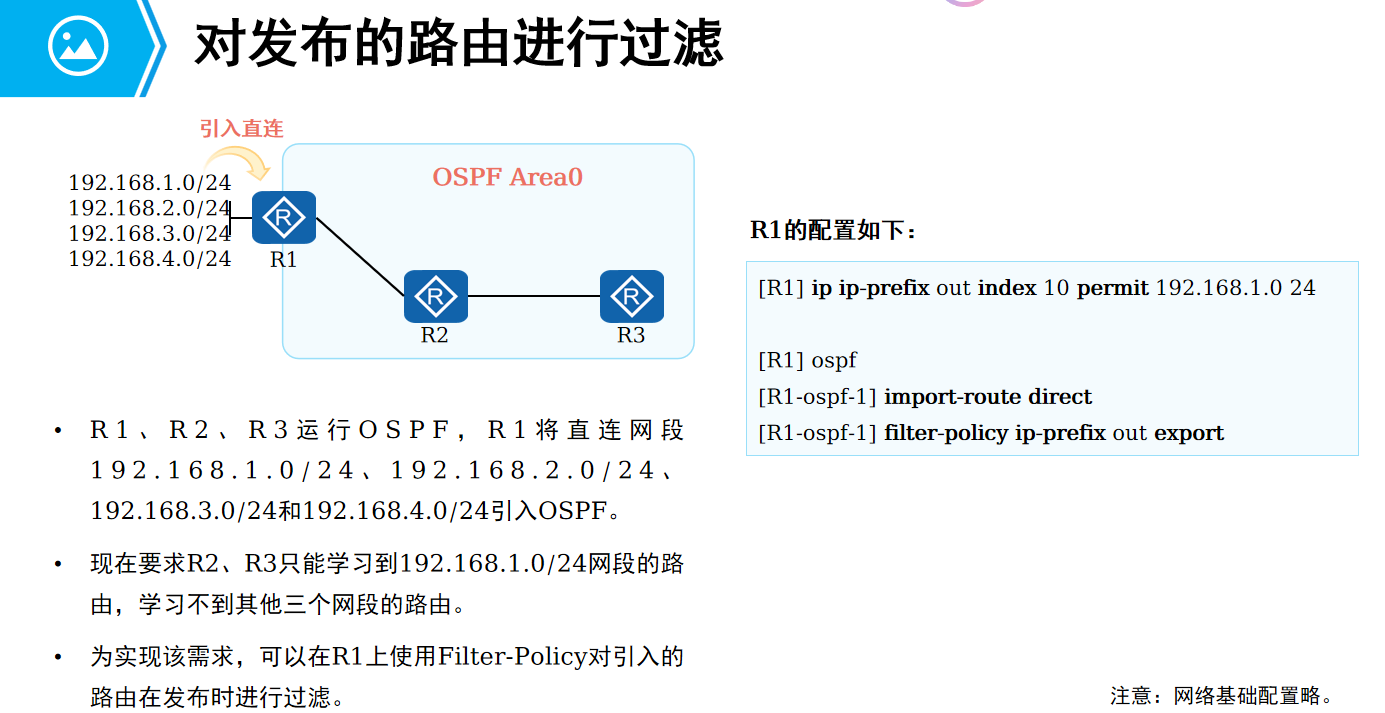

策略工具1：Filter-Policy
在这里插入图片描述
在这里插入图片描述

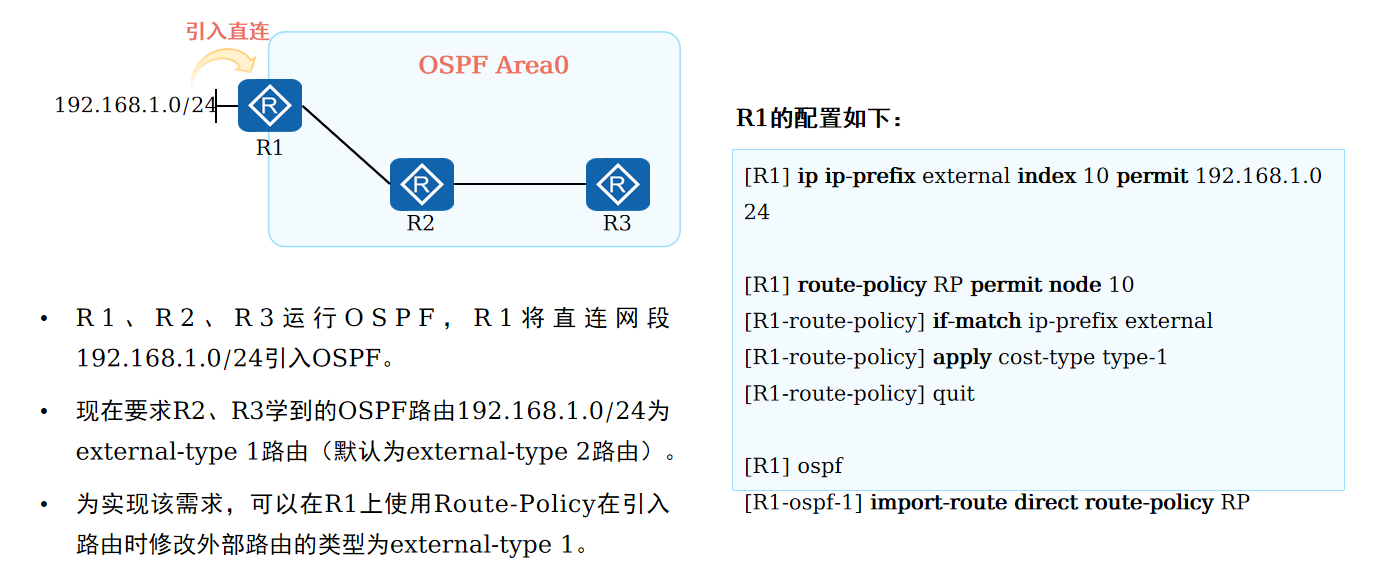

策略工具2：Route-Policy
在这里插入图片描述
案例
在这里插入图片描述

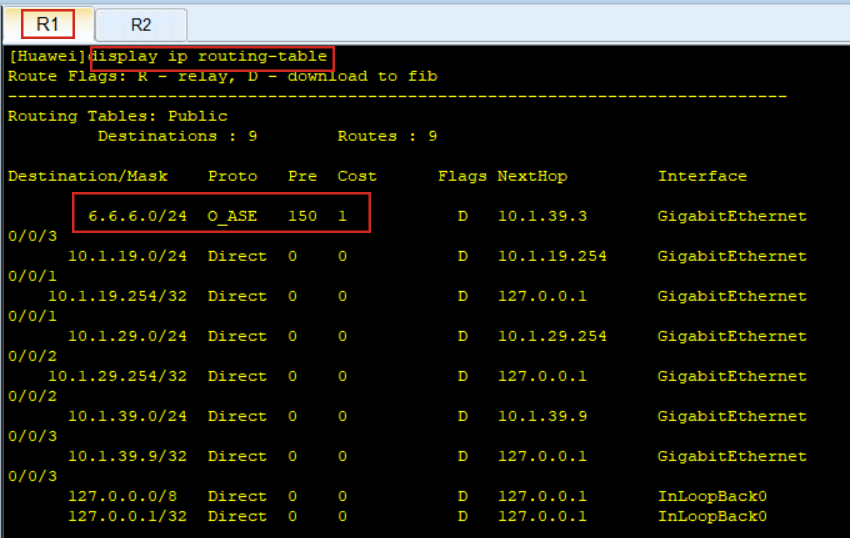

使PC1访问R2直连的6.6.6.6，不能访问直连的7.7.7.7

# R1配置
ospf 1 router-id 9.9.9.9area 0.0.0.0network 0.0.0.0 255.255.255.255
#R2配置
interface LoopBack0ip address 6.6.6.6 255.255.255.0
interface LoopBack7ip address 7.7.7.7 255.255.255.0ospf 1 router-id 3.3.3.3import-route direct route-policy a  #引用直连路由策略area 0.0.0.0network 10.1.39.0 0.0.0.255route-policy a permit node 10 # 定义 route-policyif-match ip-prefix dire
# 定义 ip-prefix（匹配允许引入的直连网段
ip ip-prefix dire index 10 permit 6.6.6.0 24

在这里插入图片描述

四、BGP

4.1 BGP基本概念

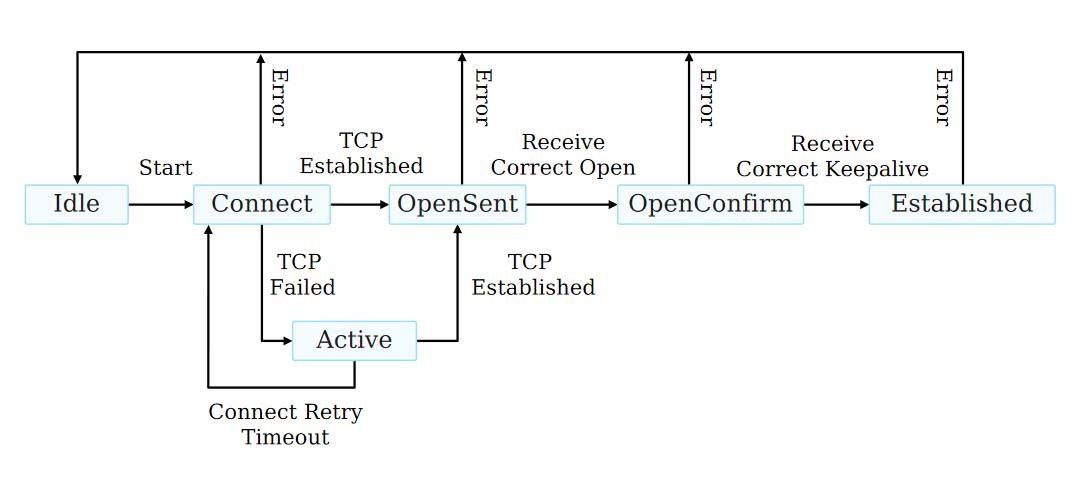

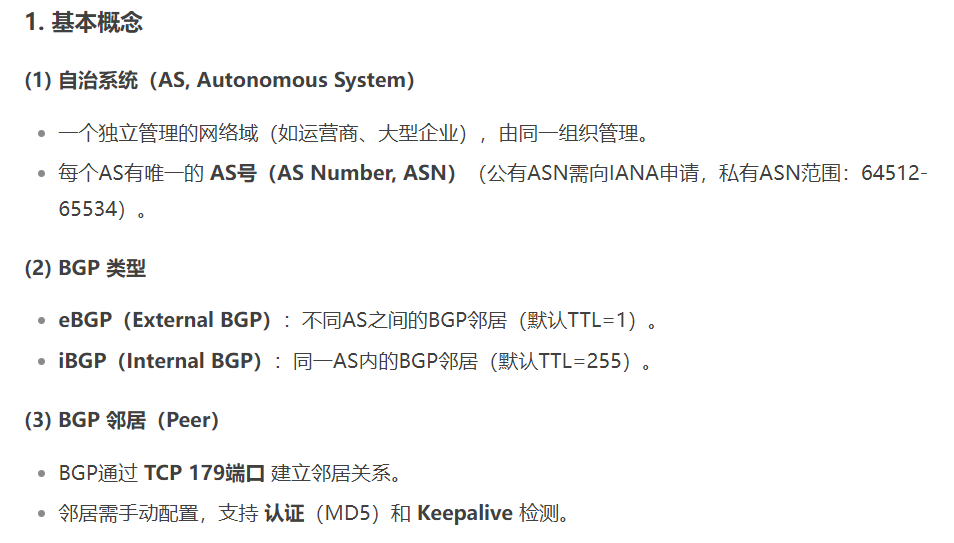

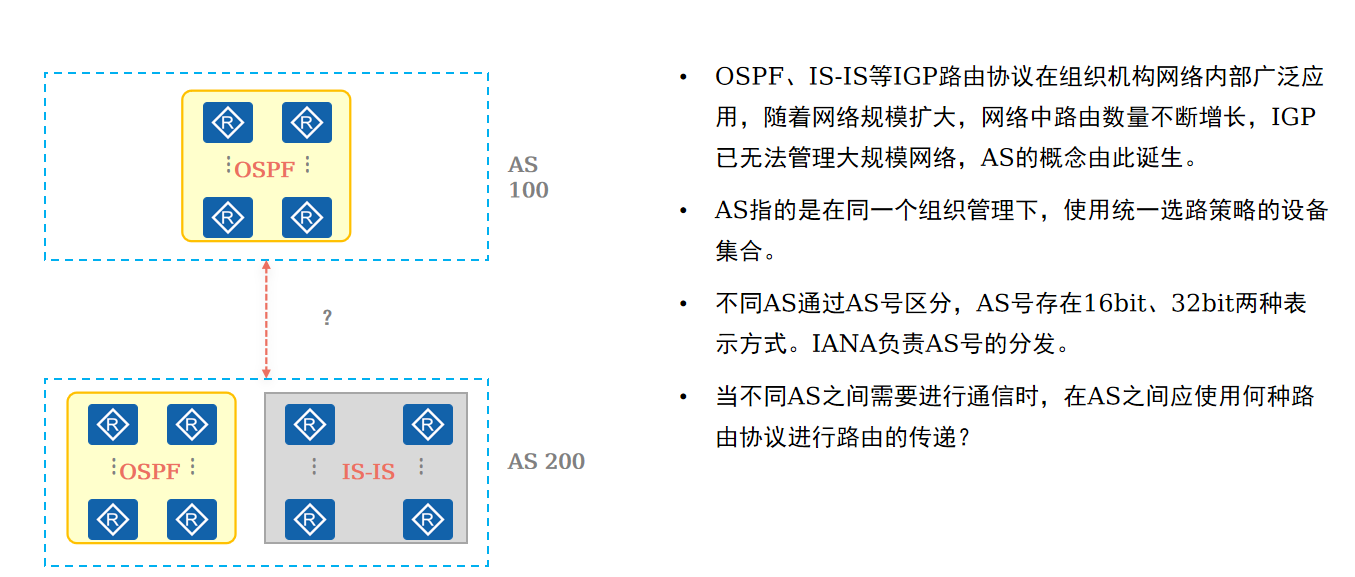

BGP（Border Gateway Protocol，边界网关协议） 是一种用于在自治系统（AS）之间交换路由信息的路径矢量路由协议，主要用于互联网的核心路由（只交换路由，不交换拓扑）
在这里插入图片描述
在这里插入图片描述

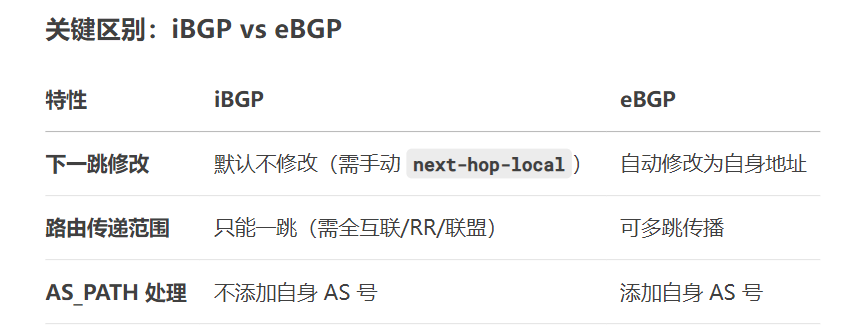

OSPF：是内部网关协议（IGP），用于单一自治系统（AS）内部的路由计算，基于链路状态算法（SPF），适合企业内网、数据中心等可控环境。

BGP：是外部网关协议（EGP），用于不同自治系统（AS）之间的路由交换（如运营商之间、企业连接互联网），基于路径向量算法，适合复杂的多运营商环境。

OSPF解决“如何高效到达内部目的地”，BGP解决“如何选择最佳外部路径”。两者各司其职，共同构建完整的网络路由体系。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

4.2 BGP基本案例

【1】实验目的BGP的基本配置
【2】IP地址规划互联地址采用 10.1.XY.X/24位，
如 AR1与 AR2 的互联接口地址分别为10.1.12.1/24和10.1.12.2/24，以此类推。每台设备都有一个测试用的loopback0口,地址为10.1.X.X/32,
如 AR1的loopback0口地址为 10.1.1.1/32，以此类推。

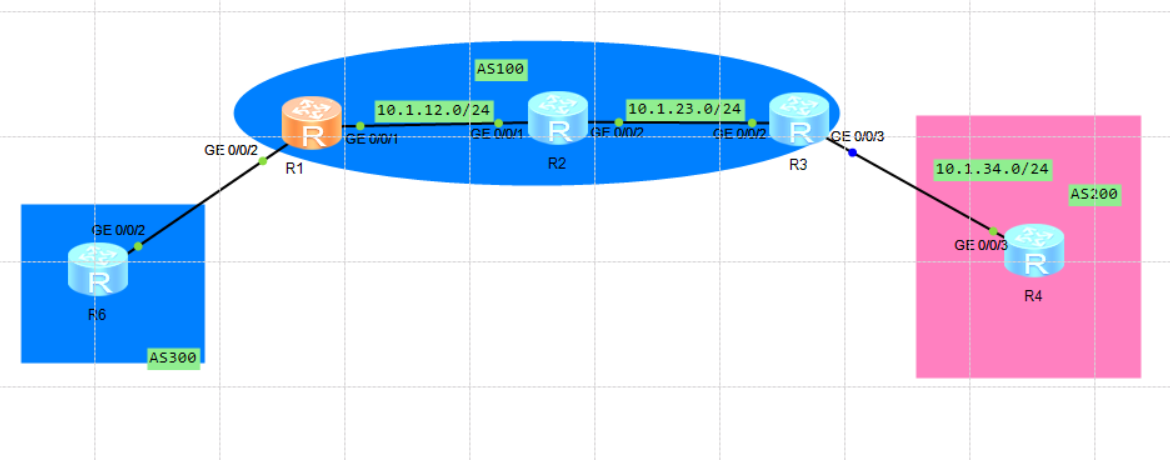

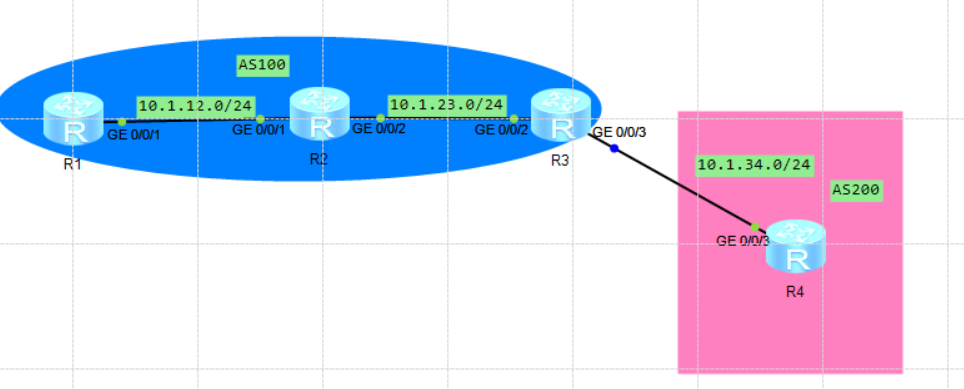

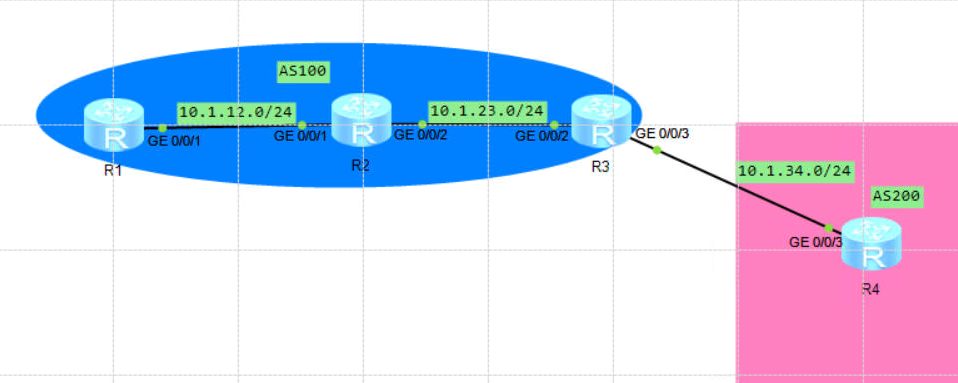

【3】实验拓扑
在这里插入图片描述
配好IP

# R1
GigabitEthernet0/0/1              10.1.12.1/24
LoopBack0                         10.1.1.1/24
#R2
GigabitEthernet0/0/1              10.1.12.2/24
GigabitEthernet0/0/2              10.1.23.2/24
LoopBack0                         10.1.2.2/24
#R3
GigabitEthernet0/0/2              10.1.23.3/24
GigabitEthernet0/0/3              10.1.34.3/24
LoopBack0                         10.1.3.3/24
# R4
GigabitEthernet0/0/3              10.1.34.34/24
LoopBack0                         10.1.4.4/24

配置AR1与AR3之间配置IBGP的邻居关系
配置AR3与AR4之间的EBGP邻居关系

#配置连通
# R1
ospf 1 router-id 1.1.1.1area 0.0.0.0network 0.0.0.0 255.255.255.255
# R2
ospf 1 router-id 2.2.2.2area 0.0.0.0network 0.0.0.0 255.255.255.255
# R3
ospf 1 router-id 3.3.3.3area 0.0.0.0network 10.1.3.3 0.0.0.0network 10.1.23.3 0.0.0.0
#配置IBGP
# R1
bgp 100router-id 1.1.1.1peer 10.1.3.3 as-number 100#LoopBack接口是逻辑接口，只要设备在线就不会宕掉（物理接口可能因链路故障失效）提高BGP会话的稳定性peer 10.1.3.3 connect-interface LoopBack0
# R3
bgp 100router-id 3.3.3.3#通过LoopBack0接口建立IBGPpeer 10.1.1.1 as-number 100peer 10.1.1.1 connect-interface LoopBack0#通过物理接口建立EBGPpeer 10.1.34.4 as-number 200
# R4
bgp 200peer 10.1.34.3 as-number 100

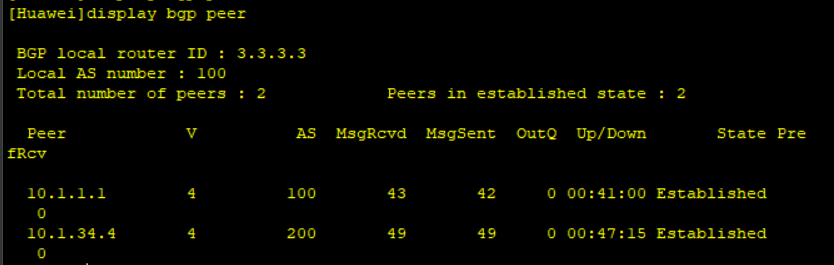

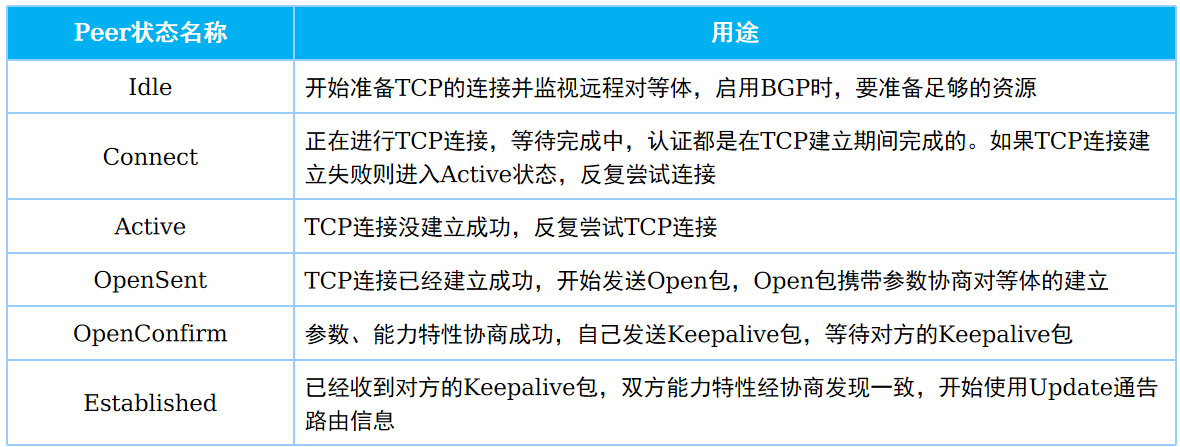

查看邻居关系状态
在这里插入图片描述

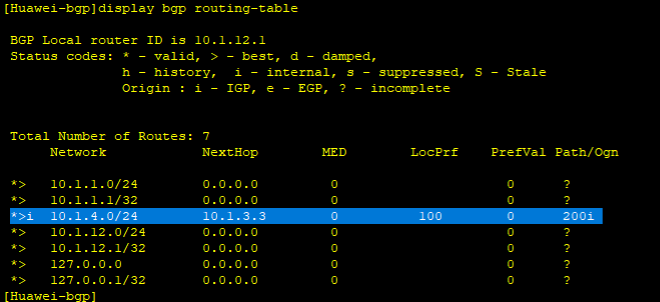

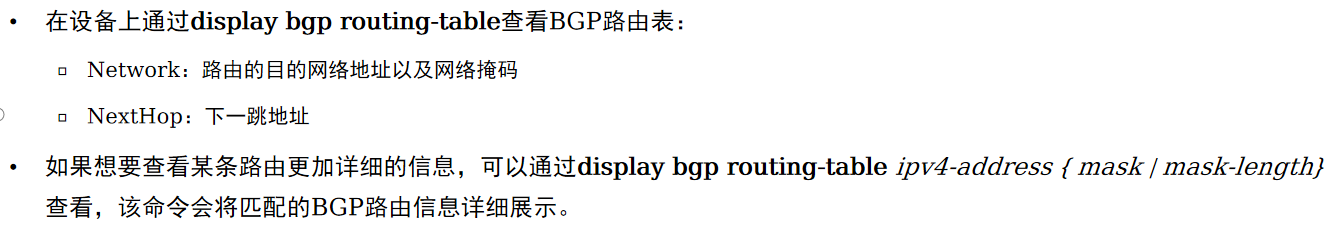

路由信息的通告

#R4
bgp 200peer 10.1.34.3 as-number 100#ipv4-family unicastundo synchronizationimport-route direct  #BGP中宣告方式一network 10.1.4.4 24 # BGP中宣告方式二，必选是路由表中有的，BGP只搬运

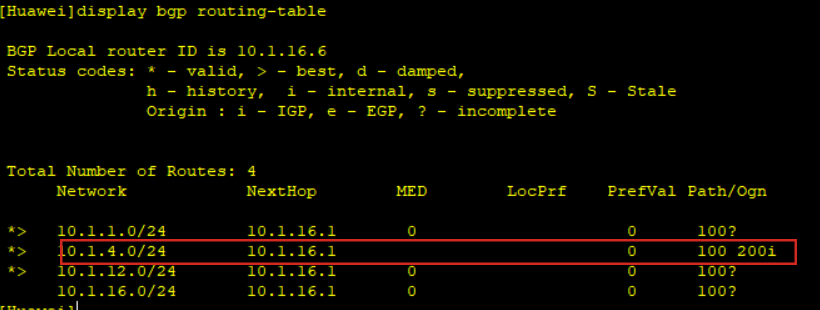

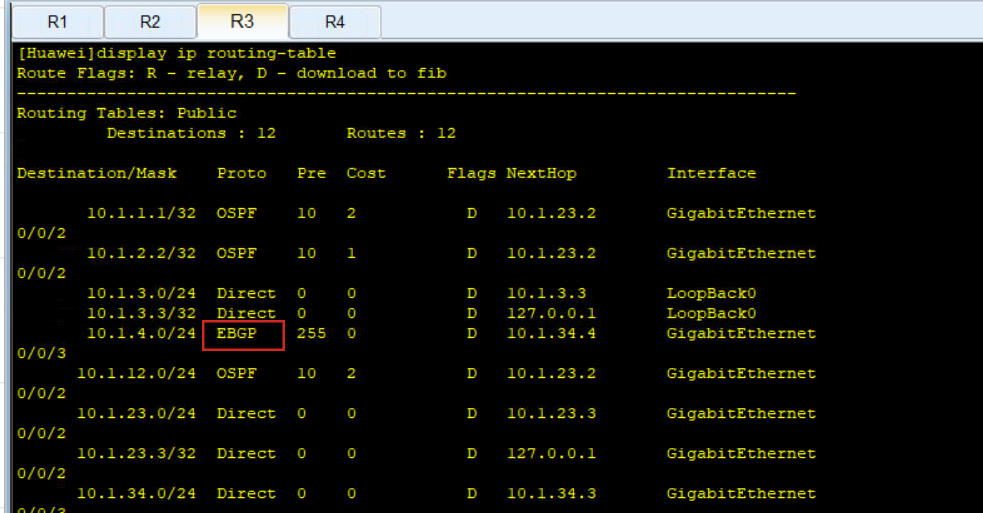

从4到3了
在这里插入图片描述

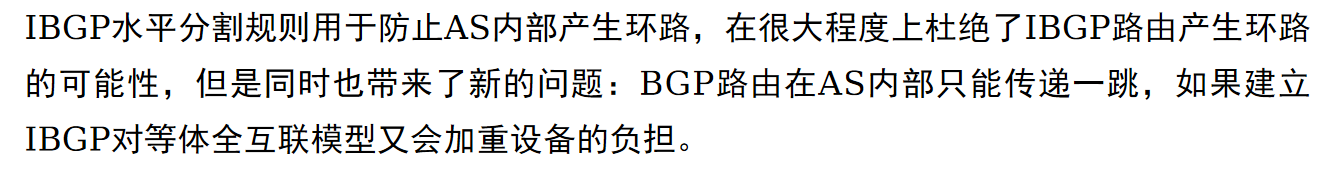

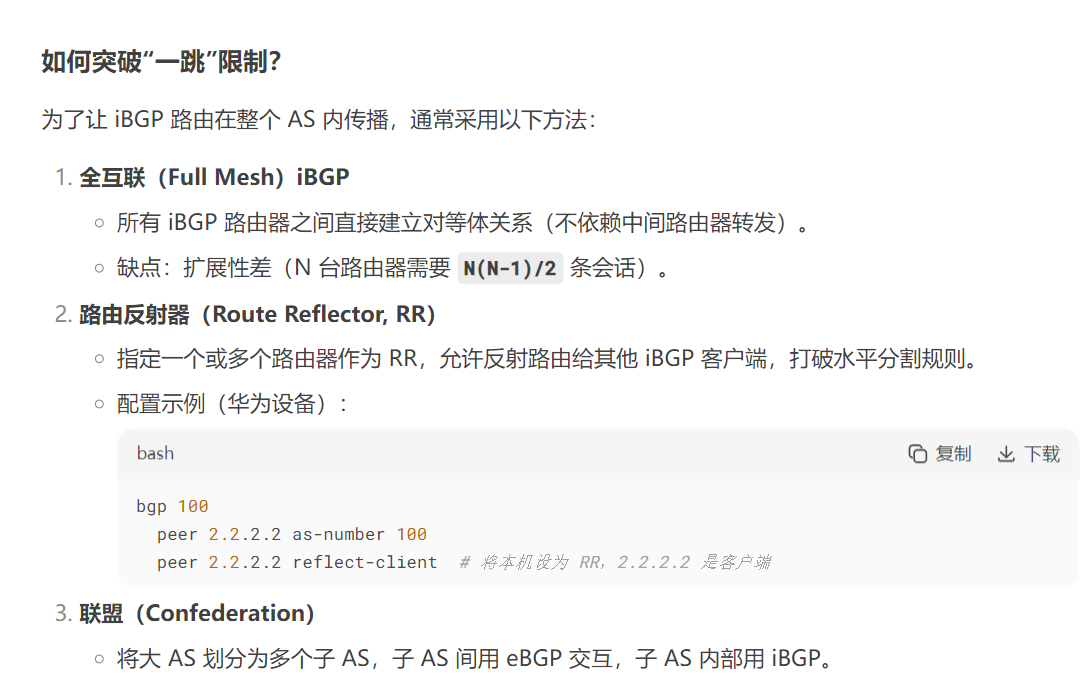

了解了BGP基本过程，查看路由，分析了解到IBGP只有一跳。跨跳建立邻居关系，但这也带来了路由黑洞的问题。

在这里插入图片描述

所以以上案例造成路由漏洞，IGP一跳是防止内部环路。特先测试IBGP仅一跳的案例如下：

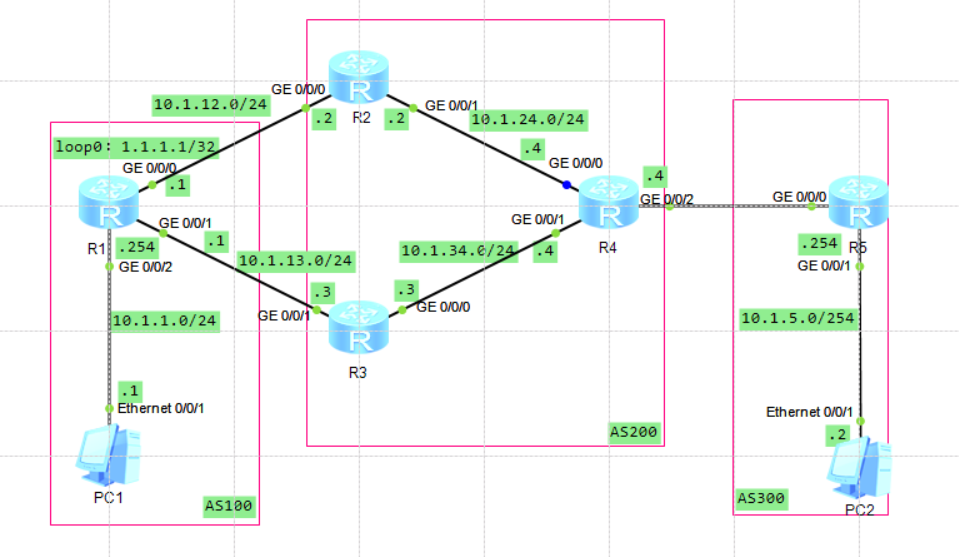

在这里插入图片描述

IP地址规划 互联地址采用 10.1.XY.X/24位， 如 AR1与 AR2
的互联接口地址分别为10.1.12.1/24和10.1.12.2/24，以此类推。
每台设备都有一个测试用的loopback0口,地址为10.1.X.X/32, 如 AR1的loopback0口地址为
10.1.1.1/32，以此类推。以下使用了1.1.1.1

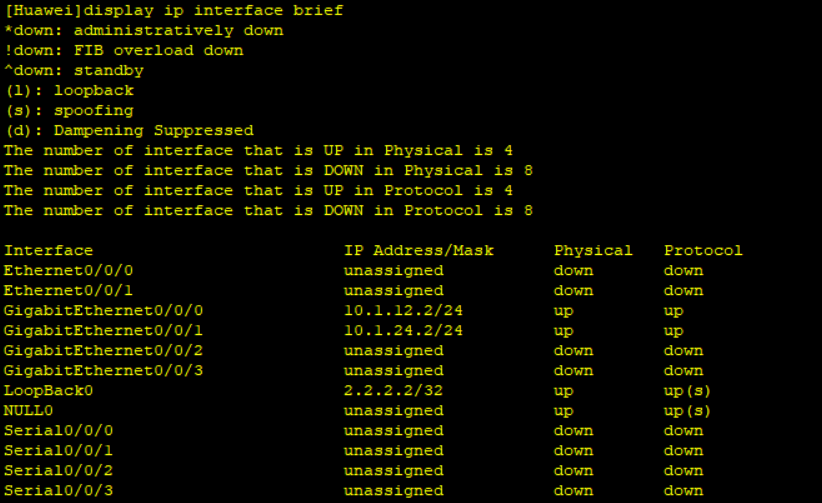

配置路由接口和loopback0口

# R1
interface GigabitEthernet0/0/0ip address 10.1.12.1 255.255.255.0
interface GigabitEthernet0/0/1ip address 10.1.13.1 255.255.255.0
interface GigabitEthernet0/0/2ip address 10.1.1.254 255.255.255.0
interface LoopBack0ip address 1.1.1.1 255.255.255.255
# R2
interface GigabitEthernet0/0/0ip address 10.1.12.2 255.255.255.0
interface GigabitEthernet0/0/1ip address 10.1.24.2 255.255.255.0
interface LoopBack0ip address 2.2.2.2 255.255.255.255
#R3
interface GigabitEthernet0/0/0ip address 10.1.34.3 255.255.255.0
interface GigabitEthernet0/0/1ip address 10.1.13.3 255.255.255.0
interface LoopBack0ip address 3.3.3.3 255.255.255.255
#R4
interface GigabitEthernet0/0/0ip address 10.1.24.4 255.255.255.0
interface GigabitEthernet0/0/1ip address 10.1.34.4 255.255.255.0
interface GigabitEthernet0/0/2ip address 10.1.45.4 255.255.255.0
interface LoopBack0ip address 4.4.4.4 255.255.255.255#R5
interface GigabitEthernet0/0/0ip address 10.1.45.5 255.255.255.0
interface GigabitEthernet0/0/1ip address 10.1.5.254 255.255.255.0
interface LoopBack0ip address 5.5.5.5 255.255.255.255

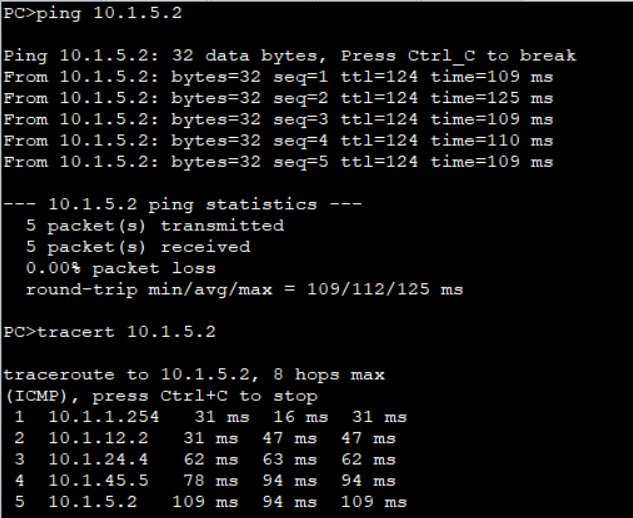

在这里插入图片描述
配置AS 200内部的OSPF路由协议

# R2
ospf 1 router-id 2.2.2.2area 0.0.0.0network 0.0.0.0 255.255.255.255#R3
ospf 1 router-id 3.3.3.3area 0.0.0.0network 0.0.0.0 255.255.255.255#R4
ospf 1 router-id 4.4.4.4area 0.0.0.0network 0.0.0.0 255.255.255.255

在这里插入图片描述
配置BGP，使相应路由器为邻居关系

# R1
bgp 100router-id 1.1.1.1peer 10.1.12.2 as-number 200peer 10.1.13.3 as-number 200network 10.1.1.0 255.255.255.0 #路由信息通告
# R2
bgp 200router-id 2.2.2.2peer 4.4.4.4 as-number 200peer 4.4.4.4 connect-interface LoopBack0peer 10.1.12.1 as-number 100peer 4.4.4.4 next-hop-local
# R3
bgp 200router-id 3.3.3.3peer 4.4.4.4 as-number 200peer 4.4.4.4 connect-interface LoopBack0peer 10.1.13.1 as-number 100peer 4.4.4.4 next-hop-local
# R4
bgp 200router-id 4.4.4.4peer 2.2.2.2 as-number 200peer 2.2.2.2 connect-interface LoopBack0peer 3.3.3.3 as-number 200peer 3.3.3.3 connect-interface LoopBack0peer 10.1.45.5 as-number 300peer 2.2.2.2 next-hop-localpeer 3.3.3.3 next-hop-local
#  R5
bgp 300router-id 5.5.5.5peer 10.1.45.4 as-number 200network 10.1.5.0 255.255.255.0  #路由信息通告

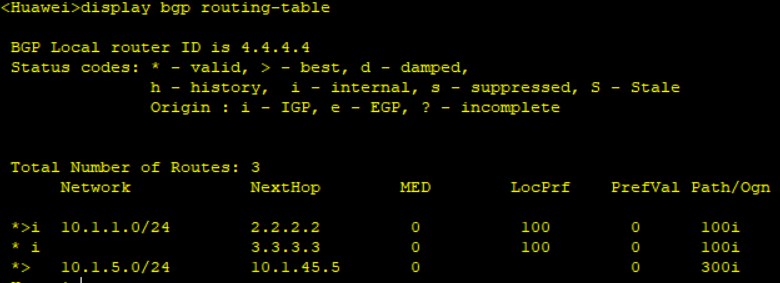

分别在R1和R5使用BGP协议宣告10.1.1.0/24和10.1.5.0/24，使所有路由器学到这两条路由信息
在这里插入图片描述
在这里插入图片描述

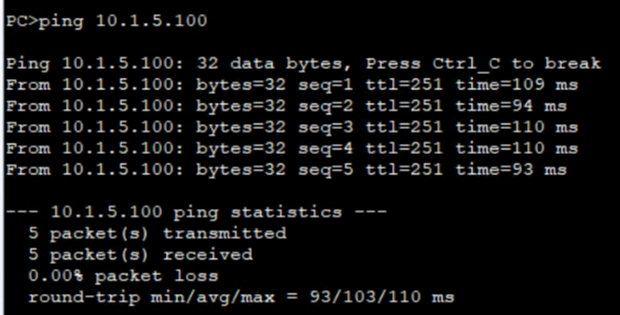

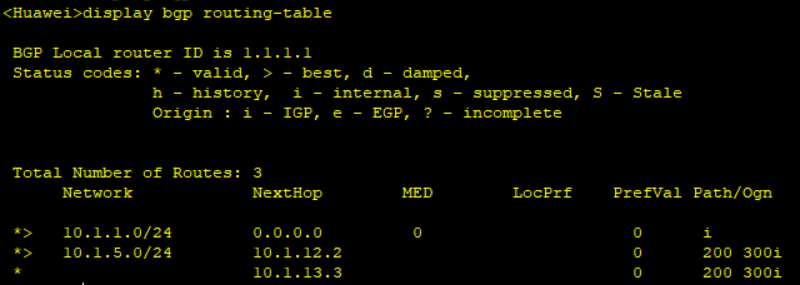

PC1可以ping通PC2了。现在除了非直连网段及AS 200内部路由器以外，也只有PC1和PC2可以通信，如PC1并不能ping通R2路由器。
在这里插入图片描述

4.3 路径反射

经过上面案例后，我们再来看这个例子，
在这里插入图片描述
Deepseek的回答：
在这里插入图片描述
在这里插入图片描述

1.全互联，
R1和R2,R1和R3,R2和R3 都建立bgp连接，
已测试通过，比较懒 ，不再粘贴命令了。
2.联盟
假设在 AS 123 中，路由器 R2 属于子 AS 2，与 R1（外部 AS 1）和 R3（子 AS 3）建立邻居关系。因配置麻烦，实际较少用，简单案例下

bgp 2confederation id 123 # 指定联盟AS号为123confederation peer-as 3 45 # 指定成员AS号peer 10.12.1.1 as-number 1 # 与外部AS 1建立EBGP邻居peer 10.23.3.3 as-number 3 # 与成员AS 3建立成员EBGP邻居

特重点讲下路径反射

# R1,R2,R3,iGP连接，R3和R4EBGP
# 在R2上配置BGP
bgp 100peer 10.1.1.1 as-number 100peer 10.1.1.1 connect-interface LoopBack0peer 10.1.3.3 as-number 100peer 10.1.3.3 connect-interface LoopBack0#定BGP 邻居（10.1.1.1）作为 路由反射器的客户端（Client）peer 10.1.1.1 reflect-client

peer 10.1.1.1 reflect-client 则通过R2跳到R1了
在这里插入图片描述
再增加R6后，R1学到的自动转到R6了。—只有I-I不传
在这里插入图片描述
在这里插入图片描述
如其他方法解决：
1.AS中间设备上配置静态路由（配置麻烦）
2.在AS边界设备上将bgp引入到IGP(AS中的设备负担过大)

# R1和R3边界上引入bgp
ospf 1 router-id 1.1.1.1import-route bgparea 0.0.0.0network 0.0.0.0 255.255.255.255

4.4 隧道GRE简介

4.3中，我们了解到R1学到的自动转到R6了。R6到R1只传一次，—只有I-I不传。R1和R6建立隧道
在这里插入图片描述

# R1
interface Tunnel0/0/1ip address 10.1.13.1 255.255.255.0tunnel-protocol gresource 1.1.1.1destination 3.3.3.3ip route-static 4.4.4.0 255.255.255.0 Tunnel0/0/1#R3interface Tunnel0/0/1ip address 10.1.13.3 255.255.255.0tunnel-protocol gresource 3.3.3.3destination 1.1.1.1ip route-static 6.6.6.0 255.255.255.0 Tunnel0/0/1

4.5 路径属性


http://www.mrgr.cn/news/100798.html

相关文章：

  • windows系统常用快捷键（CMD常用命令，DOS常用命令）
  • 公司运营-税务篇-个税申报
  • LQR 入门：以 “倒立摆” 仿真案例建模（ LQR 是 MPC 的基础模块 - MPC 是 LQR 的泛化）
  • 01 mysql 安装（Windows）
  • LangChain4j（15）——RAG高级之跳过检索
  • 【Python学习路线】零基础到项目实战
  • 综合开发-手机APP远程控制PLC1500柱灯的亮灭
  • 规划权重和全局优化器逻辑处理
  • 平衡截断（Balanced Truncation）—— MTALAB 和 Python 实现
  • go实现单向链表
  • Wireshark使用教程
  • Java使用xmind8提供plugin sdk导出图片
  • AI日报 · 2025年04月30日｜OpenAI 回滚 GPT-4o 更新以解决“谄媚”问题
  • 第 11 届蓝桥杯 C++ 青少组中 / 高级组省赛 2020 年真题答和案解析
  • LVGL -按键介绍 上
  • Win下的Kafka安装配置
  • 使用 Spring Data Redis 实现 Redis 数据存储详解
  • Git分支重命名与推送参数解析
  • 使用 Vue 开发 VS Code 插件前端页面（上）
  • 【Linux】记录一个有用PS1
