【SRS】
SRS
- SRS工作原理
- SRS资源分布
- SRS映射算法
- SRS带宽配置
- SRS跳频
SRS：sounding Reference Signal，探测参考信号。
SRS是一种用于上行链路的参考信号，以便gNB可以对上行链路进行信道质量估计。
gNB 可以从PUSCH DMRS对UL进行信道估计，但PUSCH DMRS仅在安排PUSCH 时传输，并且仅使用安排PUSCH的带宽传输。
相反，SRS可以独立于PUSCH调度和PUSCH带宽（PUSCH RB的数量）进行传输。
简而言之，SRS 的作用类似于CSI-RS。
CSI-RS 是独立于 PDSCH DMRS 的下行链路信道质量估计参考信号，SRS 是独立于 PUSCH DMRS 的上行链路信道质量估计的参考信号。
在LTE/NR中被用作上行信道的评估和上行时间同步（Timing）。它和CSI-RS作用类似，指示方向不同。其特征如下：
-
SRS在上行信道中传输，但和LTE一样，在满足信道互易性的情况下，SRS也可以用作获取下行信道信息。
-
NR中支持3种不同类型的SRS：周期SRS、非周期SRS和半持久性的SRS。
-
NR支持使用一个上行发射机在多个载波上传输SRS，即SRS载波交换。
-
最多可使用一个时隙内6个OFDM符号，与LTE相比，SRS传输增加了SRS容量（LTE只支持一个子帧内一个OFDM符号的SRS）。
-
SRS最多支持4个天线端口。

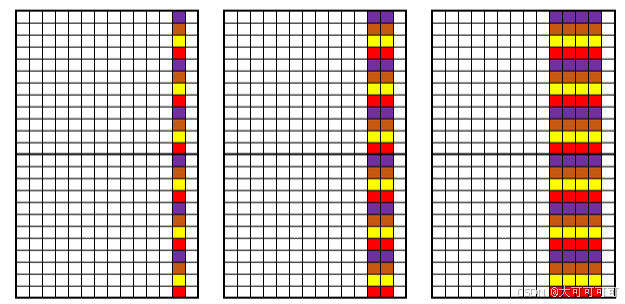

一般情况下，在时域方向，SRS跨越1个、2个或4个连续的OFDM符号，位于一个时隙内的最后6个符号中。

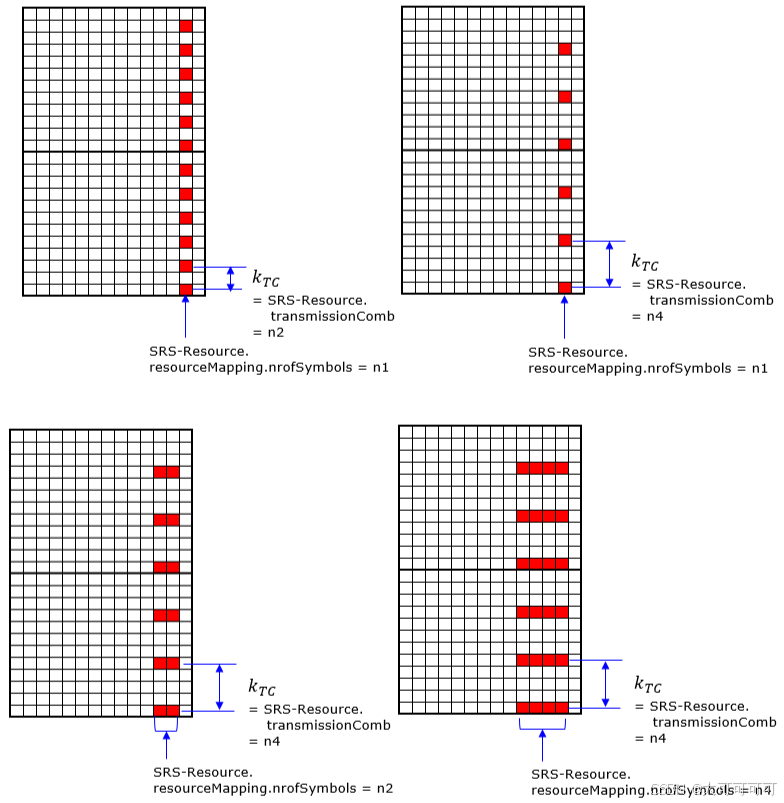

在频域方向，SRS被设计为梳状结构，这意味着一个SRS在每N个子载波上传输，N可以取2或4,即“comb-2”和“comb-4”。
不同设备的SRS可以通过分配不同的梳状结构（对应不同的频率偏移量），进而实现在相同的频率范围内进行频率复用。
与CSI-RS类似，UE可以由RRC层配置一个或多个SRS资源集（SRS Resource Set），而每个资源集可以包含一个或多个高层配置的SRS。
如上所述，SRS可以配置为周期性、半持久性或非周期性传输。一个SRS资源集中包含的所有SRS都必须是相同类型的。

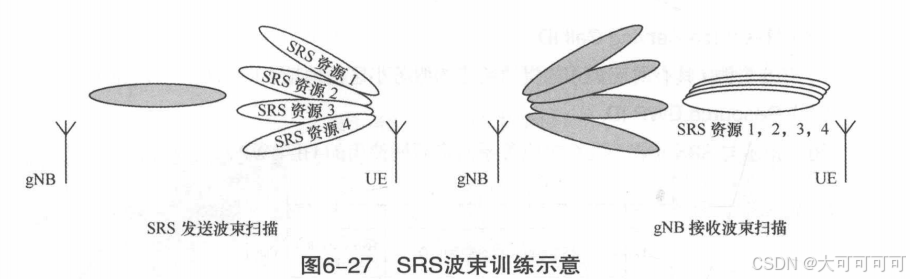

IE SRS-CONFIG中的spatialRelationInfo用于配置SRS资源和参考信号的对应关系，参考信号可以是SSB，CSI-RS或SRS。
如果 spatialRelationInfo 包含的地址是“ssb-Index”，则UE以接收到SSB块的方向作为参考；
如果 spatialRelationInfo 包含的地址是“csi-RS-Index”，则UE以接收到的周期性或半持续性的CSI-RS块的方向作为参考；
如果 spatialRelationInfo 包含的地址是“srs”，则UE以接收到的周期性或半持续性的CSI-RS块的方向作为参考；

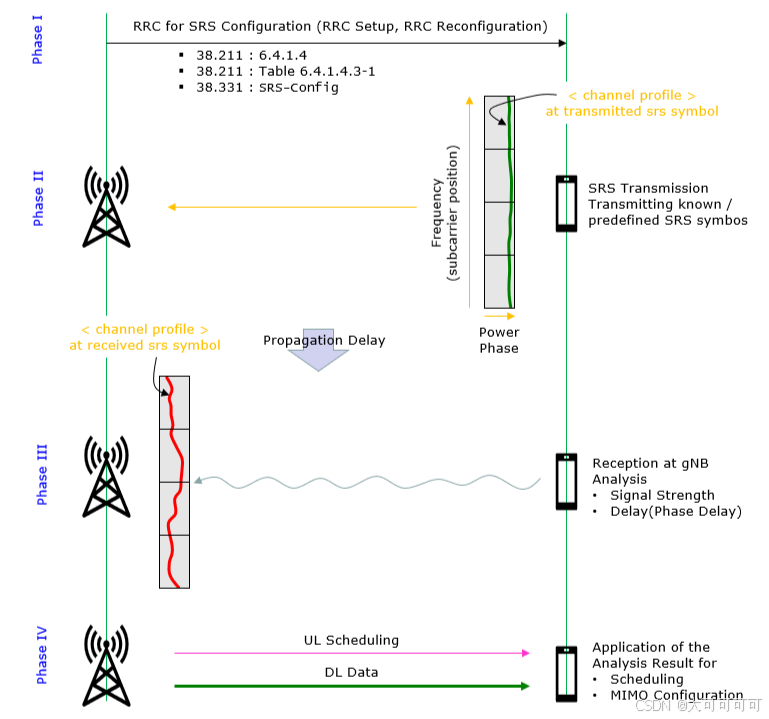

SRS工作原理
-
SRS的RRC配置。gNB确定SRS配置（例如 SRS 物理资源、使用情况、报告周期计时等），并通过 RRC 消息（例如 RRCSetup、RRCReconfiguration）将配置通知 UE。
-
UE上传SRS。在此阶段，UE在特定时间和频率传输SRS。SRS配置由gNB提供给UE，UE按照gNB的指示，在上行链路信道上定期或不定期发送SRS。需要注意的是，gNB可以配置 UE一次在整个频段上传输SRS，也可以配置UE使用带宽配置中的参数传输该频段某个段的 SRS。
-
gNB的SRS接收和分析。从UE接收到SRS后，gNB会测量和分析接收到的信号。它通过将接收到的 SRS 与已知的参考信号进行比较来估计信道状态信息 （CSI）。gNB 评估各种参数，例如路径损耗、传播延迟（相位延迟）和接收信号强度，以了解 gNB 和 UE 之间的当前无线电环境和信道条件。
-
gNB对SRS的利用。一旦gNB根据SRS估计了通道状态，它就会使用此信息来优化其资源分配和调度决策。这可能涉及调整传输参数（例如调制和编码方案）或选择最合适的 MIMO 设置，以提高整体系统容量并改善用户体验。通过利用SRS，gNB可以适应无线电环境的动态性质，并提供更高效、更可靠的通信服务。SRS的主要用途是优化UL数据通信，但在 TDD 的情况下，gNB 也可以使用该信息来优化 DL 数据通信，因为在TDD中，DL和UL使用相同的频率，我们可以假设 DL 和 UL 的无线电信道状态几乎相同。

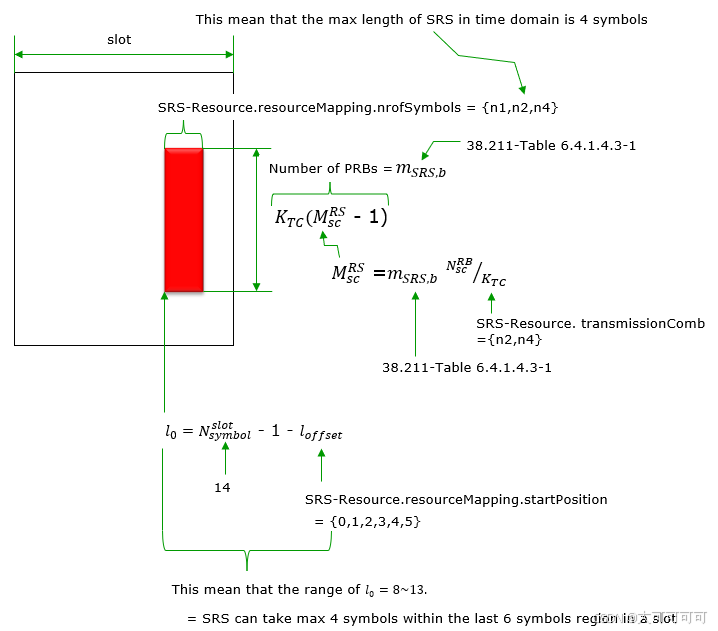

SRS资源分布

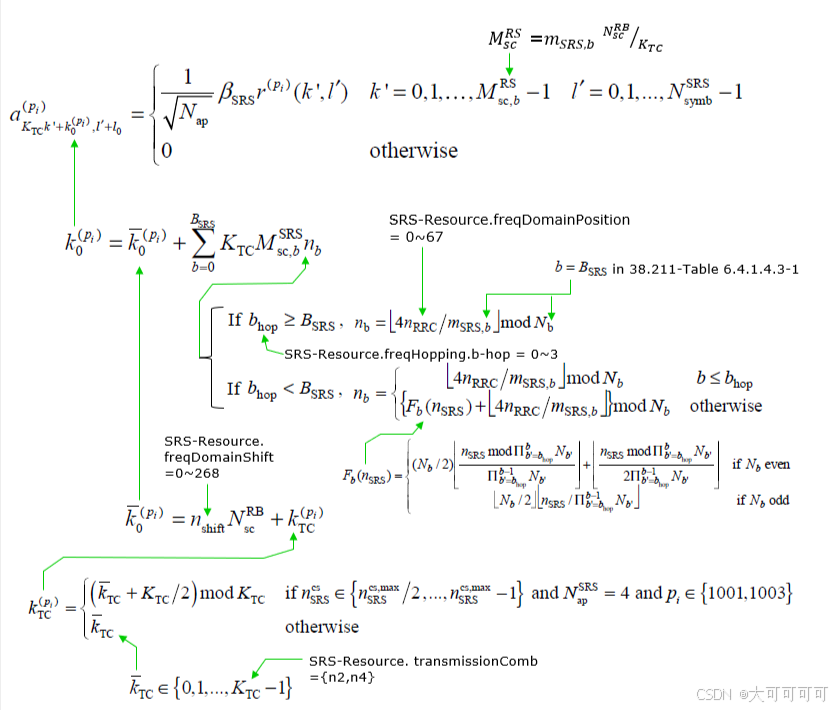

SRS映射算法

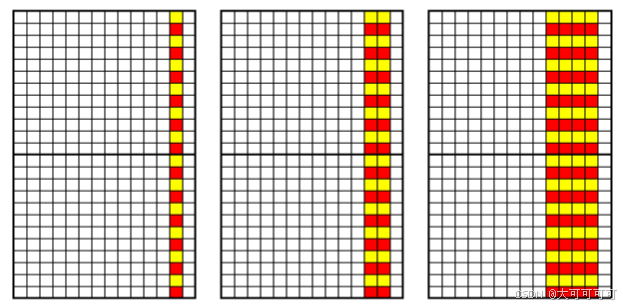

示例如下：
comb-2的情况下，可以多路复用2个SRS信号
comb-4的情况下，可以多路复用4个SRS信号

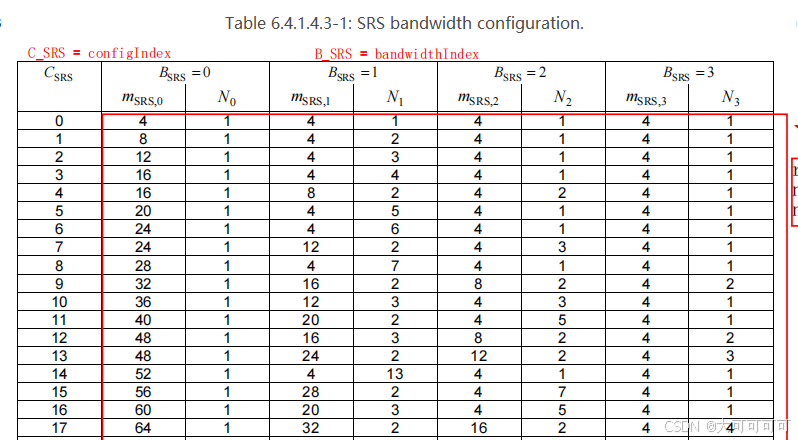

SRS带宽配置
部分表如下：

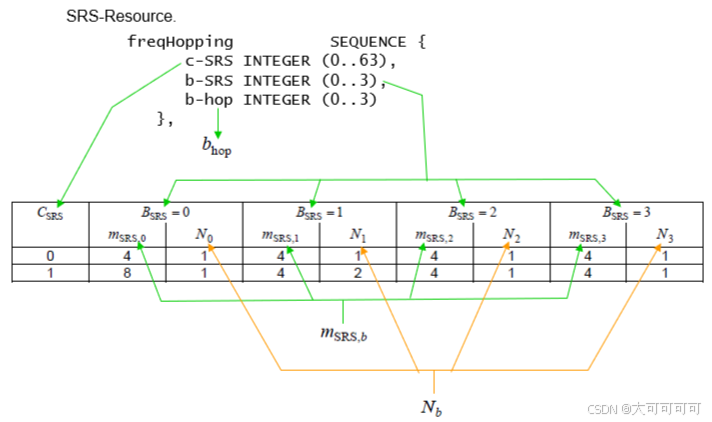

C_SRS：SRS带宽配置索引，表示UE使用哪一行带宽，取值0~63。
B_SRS：SRS的带宽深度，对于BW0（即BSRS=0），有N0=1个SRS，SRS的带宽是mSRS,0个RB；
对于BW1（即BSRS=1），在mSRS, 0个RB范围内有N1个SRS，每个SRS的带宽是mSRS,1个RB；
对于BW2（即BSRS=2），在mSRS,1个RB范围内有N2个SRS，每个SRS的带宽是mSRS, 2个RB；
对于BW3（即BSRS=3），在mSRS,2个RB范围内有N3个SRS，每个SRS的带宽是mSRS,3=4个RB。
SRS跳频
SRS是否跳频发送并不是通过信令来通知给UE的，而是通过bhop和BSRS之间的关系通知给UE。
-
当 bhop >= BSRS 时，SRS不跳频。SRS信号在SRS资源所有的OFDM符号上发送。
-
当 bhop < BSRS 时，SRS跳频。
SRS信号在1个时隙内可以发送多次，称为重复因子R，取值1，2，4，但必须小于等于N_SRS_symbol。如果两者相等，不支持时隙内跳频；
如果R=1，则N_SRS_symbol=2或4，以1个OFDM符号位单位进行时隙内跳频；
如果R=2，则N_SRS_symbol=4，以2个OFDM符号为单位进行时隙内跳频。
如果SRS资源是非周期的，仅支持时隙内跳频。
如果SRS资源是周期或半持续的，当N_SRS_symbol=1 或N_SRS_symbol=R 时，可以进行时隙间跳频；
当N_SRS_symbol=2或4并且N_SRS_symbol>R 时，可以进行时隙内跳频和时隙间跳频。
SRS资源的周期TSRS和时隙偏移Toffset，只有时隙满足以下公式时，SRS才能在候选的SRS时隙上发送。
SRS的周期可配置为{1,2,3,4,5,8,10,16,20,32,40,64,80,160,320,640,1280,2560}个时隙。
