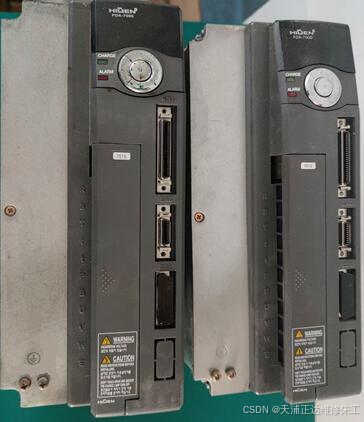

HIGEN海坚伺服驱动器维修FDA7010 FDA7000系列

FDA-7000系列海坚HIGEN伺服电机驱动器维修FDA7015B；FDA7010；FDA7045；FDA7005等型号。

海坚驱动器维修范围：显示维修、缺相维修、不能启动维修，过流维修、过压维修、欠压维修、过热维修、过载维修、接地维修、参数错误维修、有显示无输出维修、报故障维修。

使用注意事项：

勿给作为电机检测的编码器冲击。

勿用锤子敲击轴，并不使电机掉落。

请勿直接输入电机常用电源(AC220V)。过大流入电流时，电机磁石的性能将下降。一定在将其与伺服驱动器组合后启动并使用。

接线注意事项：

驱动器与电机的接地端子须直接连接至驱动器端，一次性在短距离内连接。

为了防止触电等现象，使用第三种接地(100 欧姆以下)进行连接。

驱动器与电机的 U,VW,FG 端子一定要一致。与广泛使用的泛用电机一样，不可通过交换电线来变更旋转方向。

驱动器的 U.V.W.FG 端子如接上常用电源，机器将会损坏。200V 以外的电源，请务必安装变压器。

在驱动器的 PB 端子上，请一定连接标准回生电阻。

HIGEN海坚伺服驱动器FDA7000系列各个端子的用途及排线方法如下，

1)R.S.T 端子，请以电力回路的主电源连接 3 相 AC200-230V。但单相 AC200V 是可以使用的但是输出会低于定格。

2)在用 P,B标示的两端子间廉洁回生电阻。

3)在 U,V,W 端子上，分别连接伺服电机的 U.VW 相。

4)将 FG 端子接地。将伺服电机的接地线也同时连接到端子上。

5)主电源为 DC 电压时，请在 P(+)与 N(-)之间硝认 DC208-325V。

6)勿将 AC 电源连接至 P(+)与 N(-)上。主电源为 DC 电源时，将作为供应 N 端子(负电压)，P 端

子(正电压)的端子，在N,P 端子上连接 AC 电源时，伺服驱动器将会损伤。
