SI案例分享--Tabbed Routing PCB信号仿真分析

        Tabbed Routing 是一种PCB设计技术，主要用于控制信号走线的阻抗和减少远端串扰。这种设计方法通过在相邻的平行走线上添加小的梯形凸片（Tabs），来更有效地控制走线的电容，从而管理走线阻抗并补偿结构的电感效应。这种技术由Intel公司在2015年首次提出，并应用于布线空间紧张的PCB区域，比如芯片BGA和DIMM连接器。

        网上有很多关于该技术概念的详细描述，本文不做赘述。

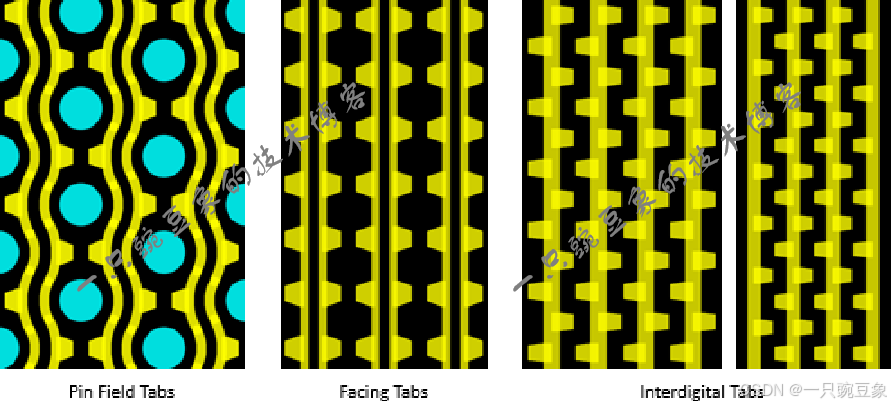

        在PCB设计中，具体的布线结构形式多样，主要会出现如下图所示的三种构造，在pin field区域，主要用于改善阻抗，在其它区域，主要用于压缩走线区域，并改善远端噪声。

        下文为一个实际的设计仿真案例，在该DDR4接口设计中，使用了大量的Interdigital tabs走线构造形式，由于走线结构的复杂性，不可能进行快速地全链路的三维参数提取，因此，对下述结构进行分段等效建模。
