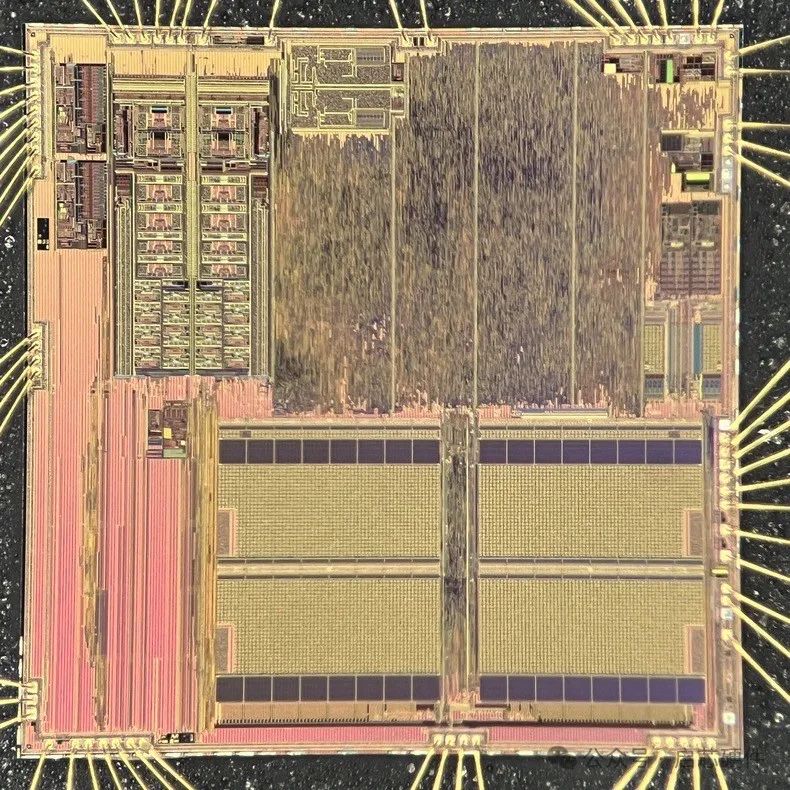

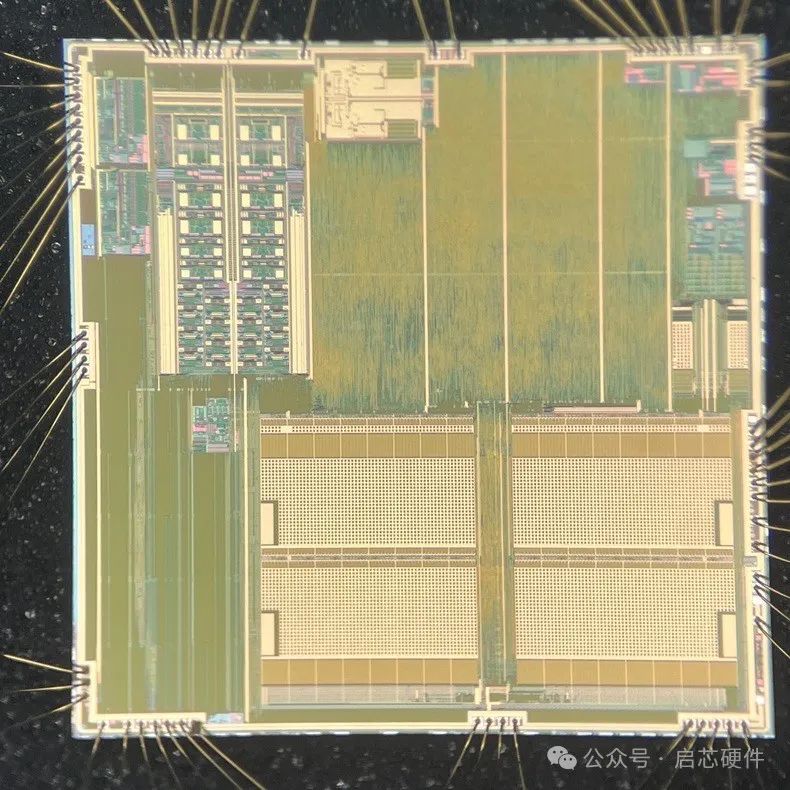

单片机XMEGA系列芯片dieshot赏析​

是由微芯科技（Microchip Technology）开发的一系列微控制器芯片，属于AVR XMEGA系列。这一系列的芯片主要用于嵌入式系统，拥有丰富的外设和功能，适用于各种应用领域，包括消费电子、工业控制、汽车电子等。

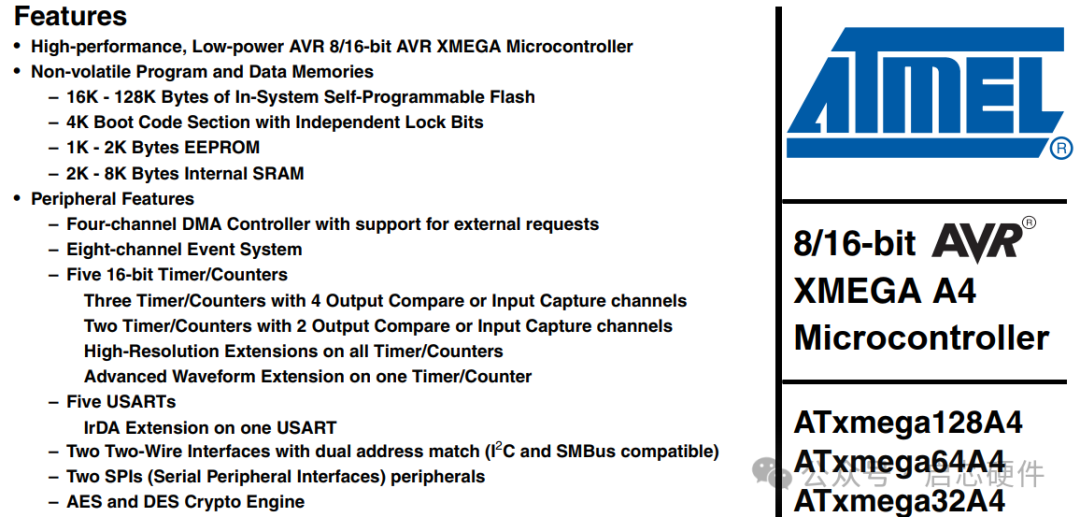

XMEGA192A3U 微控制器属于 XMEGA A4 系列，该系列以低功耗、高性能和丰富的外设功能而着称[3]。该微控制器基于 AVR 增强型 RISC 架构，每 MHz 吞吐量接近 100 万条指令/秒 (MIPS)。XMEGA192A3U 具有系统内可编程闪存，可灵活地对器件进行编程和更新。

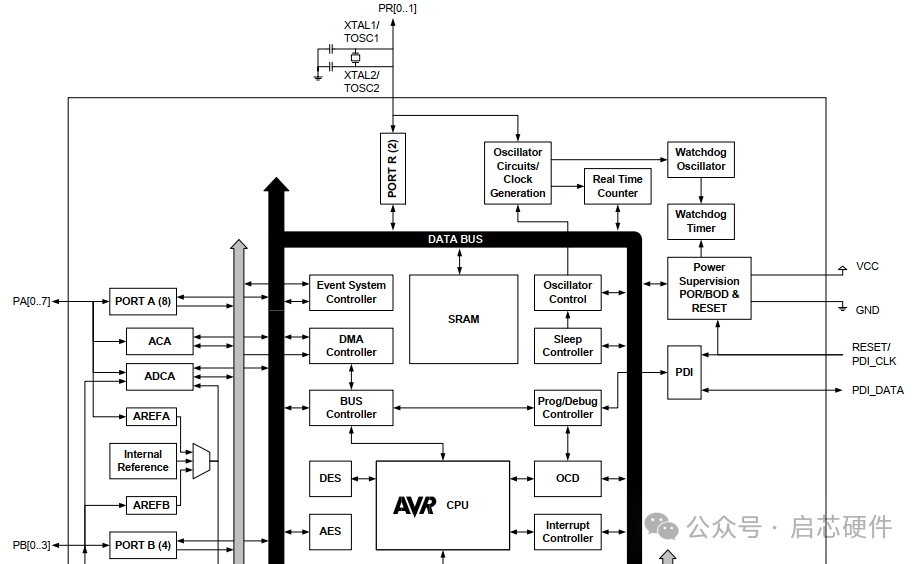

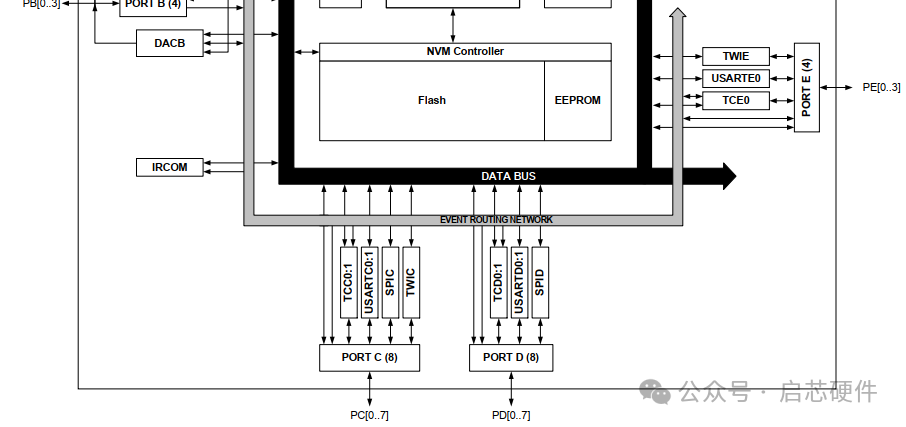

芯片内部结构图如下

XMEGA192A3U 适用于各种应用，包括工业控制、气候控制、手持电池应用、工厂自动化、ZigBee、电动工具、楼宇控制、电机控制、暖通空调、电路板控制、网络、计量、白色家电、光学和医疗应用。

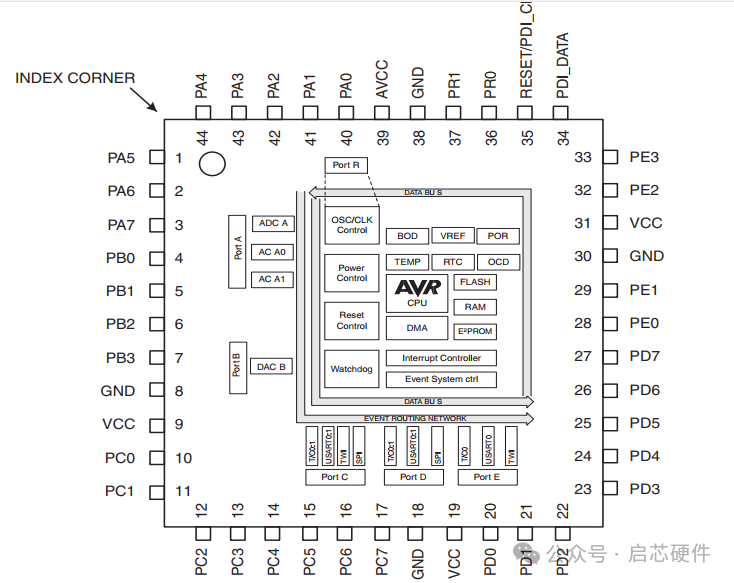

就规格而言，XMEGA192A3U 的工作电压范围为 1.6V 至 3.6V[3]。它在 1.6V 至 2.7V 电压下的速度性能为 0 至 12 MHz，在 2.7V 至 3.6V 电压下的速度性能为 0 至 32 MHz [3]。该微控制器采用 44 引脚 TQFP 封装或 44 引脚 MLF 封装，为设计和集成提供了灵活性。

XMEGA192A3U

XMEGA192A3U 的 AVR CPU 结合了丰富的指令集和 32 个通用工作寄存器，所有寄存器都直接连接到算术逻辑单元 (ALU)。与传统微控制器相比，这种设计可实现高效的代码执行和更快的吞吐量。

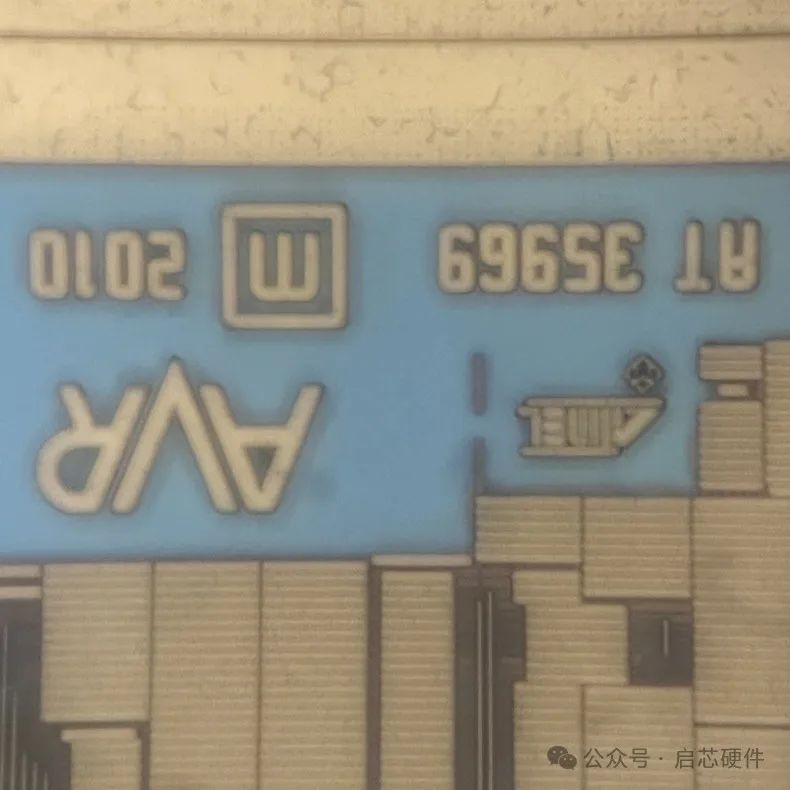

芯片内部的mark如下图

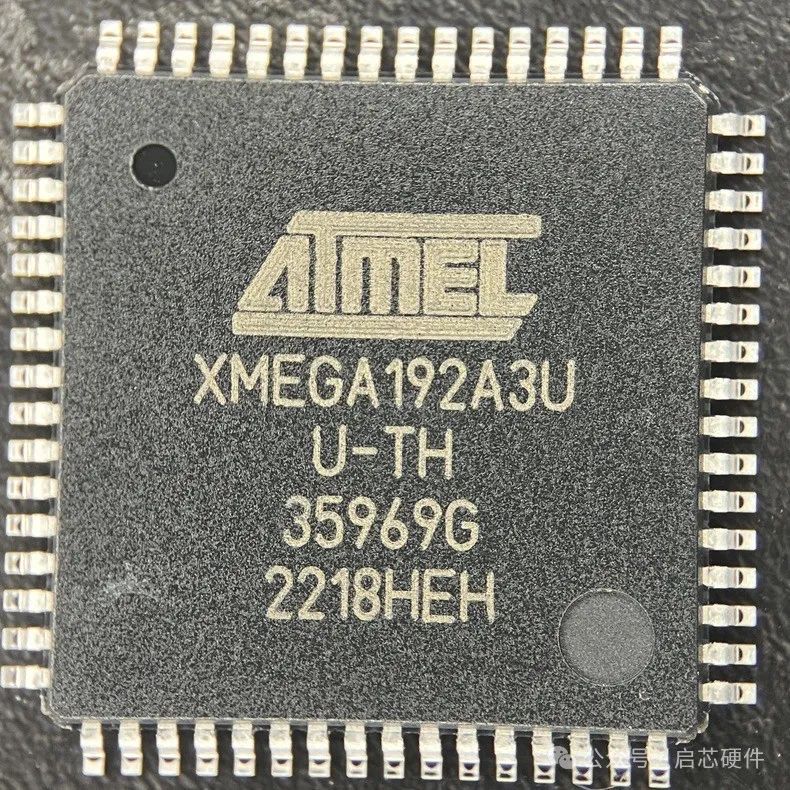

封装如下图
