一些硬件知识（二十三）

电感的作用是啥？

滤波，陷波，振荡，储存磁能等

磁珠的阻抗参数600@100MHz（ohm）表示啥意思？

这里指100MHz频率下的交流阻抗为600ohm

产品测试中，哪些因素影响EMC测试结果？

机械结构、电路、设计、PCB布局、屏蔽、线束

磁珠应该怎么选择？

磁珠主要用于EMI差模噪声抑制，磁珠在低频段几乎没有任何阻抗，只有在高频的时候才会表现出很高很宽带宽的阻抗，故而一般在抑制高频干扰的时候大多选择磁珠。选择磁珠应考虑两方面：一是电路中噪声干扰的情况，二是需要通过的电流大小。

发光二极管和普通二极管有什么不同？

发光二极管导通时的正向压降比较大，一般为1.5～2.V，普通硅二极管约为0.7V。

请简述TVS 瞬态电压抑制二极管的工作原理

当TVS 上的电压超过一定幅度时，器件迅速导通，从而将浪涌能量泄放掉，并将浪涌电压限制在一定的幅度。

为什么OD（开漏）门和OC（开集）门输出必须加上拉电阻？

因为MOS 管和三极管关闭时，漏极D和集电极C是高阻态，输出无确定电平，必须提供上拉电平，确定高电平时的输出电压。

请解释一下什么是串扰和振铃

串扰：串扰是指一个信号被其它信号干扰，作用原理是电磁场耦合。信号线之间的互感和互容会引起线上的噪声。容性耦合引发耦合电流，而感性耦合引发耦合电压。
振铃：是因为信号线本身阻抗不匹配导致信号发生反射和叠加，从而使信号出现了振荡波形。

请问串口异步通信的字符帧格式由哪几部分组成？

由起始位、数据位、奇偶校验位和停止位四部分组成。

运放有哪些参数？压摆率是什么意思？单位是什么？
1.压摆率，简称SR（slew rate）也称转换速率，是指输入信号为阶跃信号时，闭环放大器的输出电压时间变化率的平均值。（其实就是输出电压的转换速率）单位V/s，V/ms，V/μs，反应了运放放大器在速度方面的指标。一般来说，压摆率越高的运放，其工作电流也越大，亦即耗电也大的意思。但压摆率是高速运放的重要指标。
2.增益带宽积（小信号的增益带宽）衡量运放性能的一个重要指标，表示带宽与增益的乘积，在频率足够大的时候，增益带宽积是一个常数。

Buck电路PCB布板的时候要注意哪些问题？
1.开关电源电路中，开关管高速的开关，存在电磁干扰，在布线的时候，将开关管的S级放在离地线尽可能的近，并且将输入电容和输出电容放在开关管的两侧，能够吸收噪声。
2.功率电路的回路和控制信号回路隔开，在共地的时候，单点进行连接即可。

同相比例放大器和反相比例放大器各有什么特点？
1.同相放大器的最大的优点就是输入阻抗接近无穷大，常常作为电压跟随器使用，进行隔离。反相放大器的最大的优点是输入端的正反相电位差接近为0，只存在差模信号，抗干扰能力强。
2.同相放大器的最大缺点是输入没有“虚地”，存在较大的共模电压，抗干扰的能力较差，使用时，要求运放有较高的共模抑制比。反相放大器的最大缺点是输入的阻抗很小，等于信号输入端的串联电阻阻值。
3.同相运算放大电路，引入的电压串联负反馈。反相运算放大电路，引入的电压并联负反馈
同相和反相的输出电阻都基本为0。因为引入了深度电压负反馈。
4.共同遵循“虚断”，“虚地”分析规则，也是电路的分析的手段。

开关式（D类）音频功放相对传统AB类功放的优点是？
1.体积更小，功耗更低。
2.D类功放的集体管工作管工作在开关状态，AB类功放因为存在静态电流，晶体管工作在放大状态，常常需要加入散热器。

高速信号在走线的时候如果出现直角有什么影响？
1.正常走线的信号线在遇到直角时，线宽变成了直角的对角长度。线路的阻抗因为线宽的变化变得不再连续（锐角和钝角也一样），阻抗的不连续会带来信号的反射。
2.传输线直角形成的寄生电容，会减缓信号的上升时间。
3.直角处在高速信号传输时，相当于天线，会造成EMI干扰。

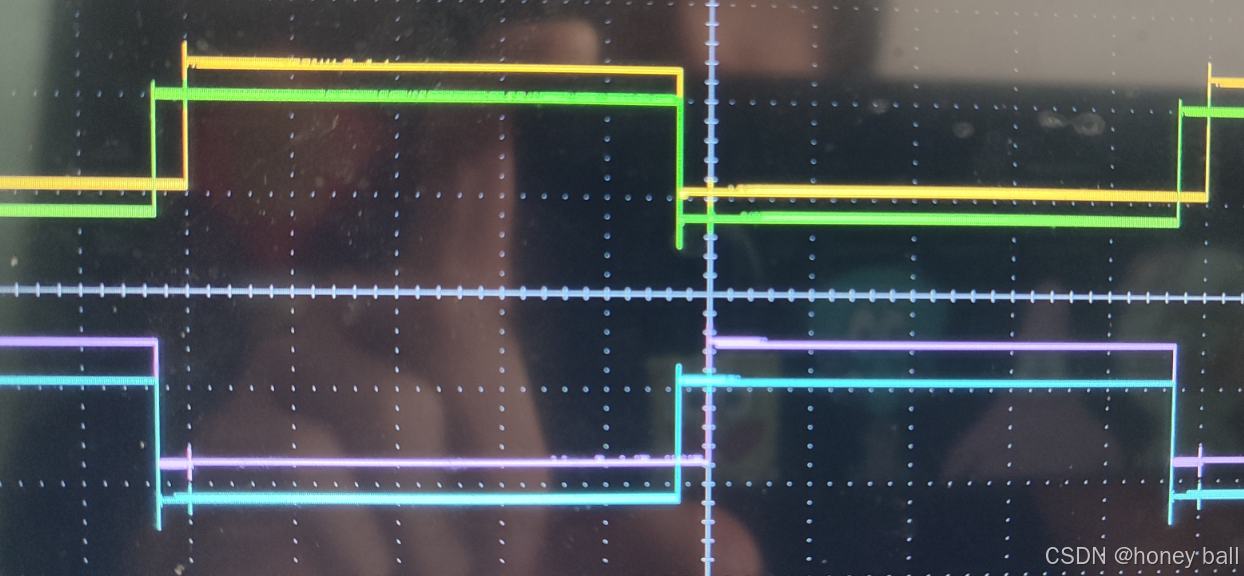

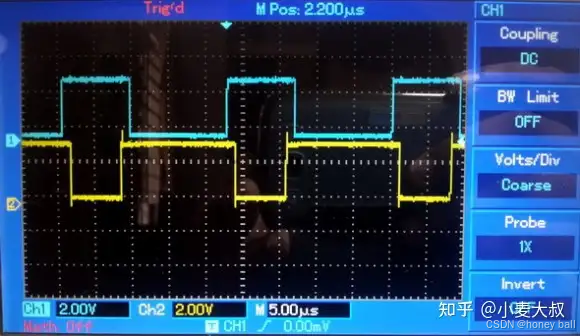

搭建一个带死区的PWM波输出：

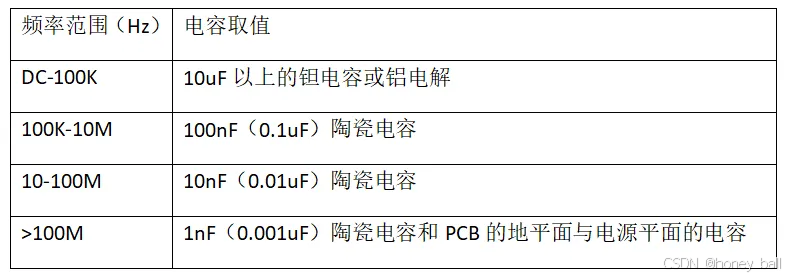

PCB电源的滤波电容如何选？

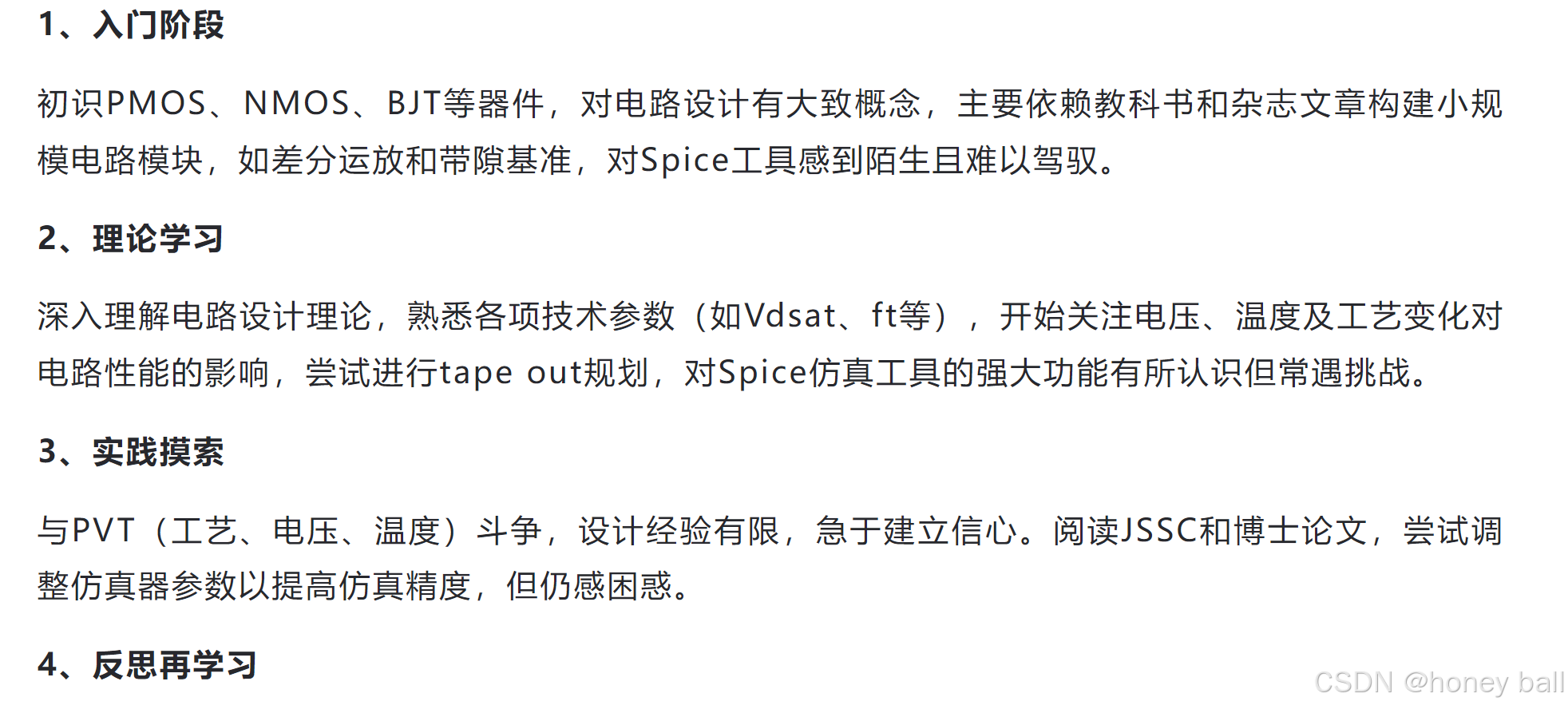

模电工程师的不同阶段：

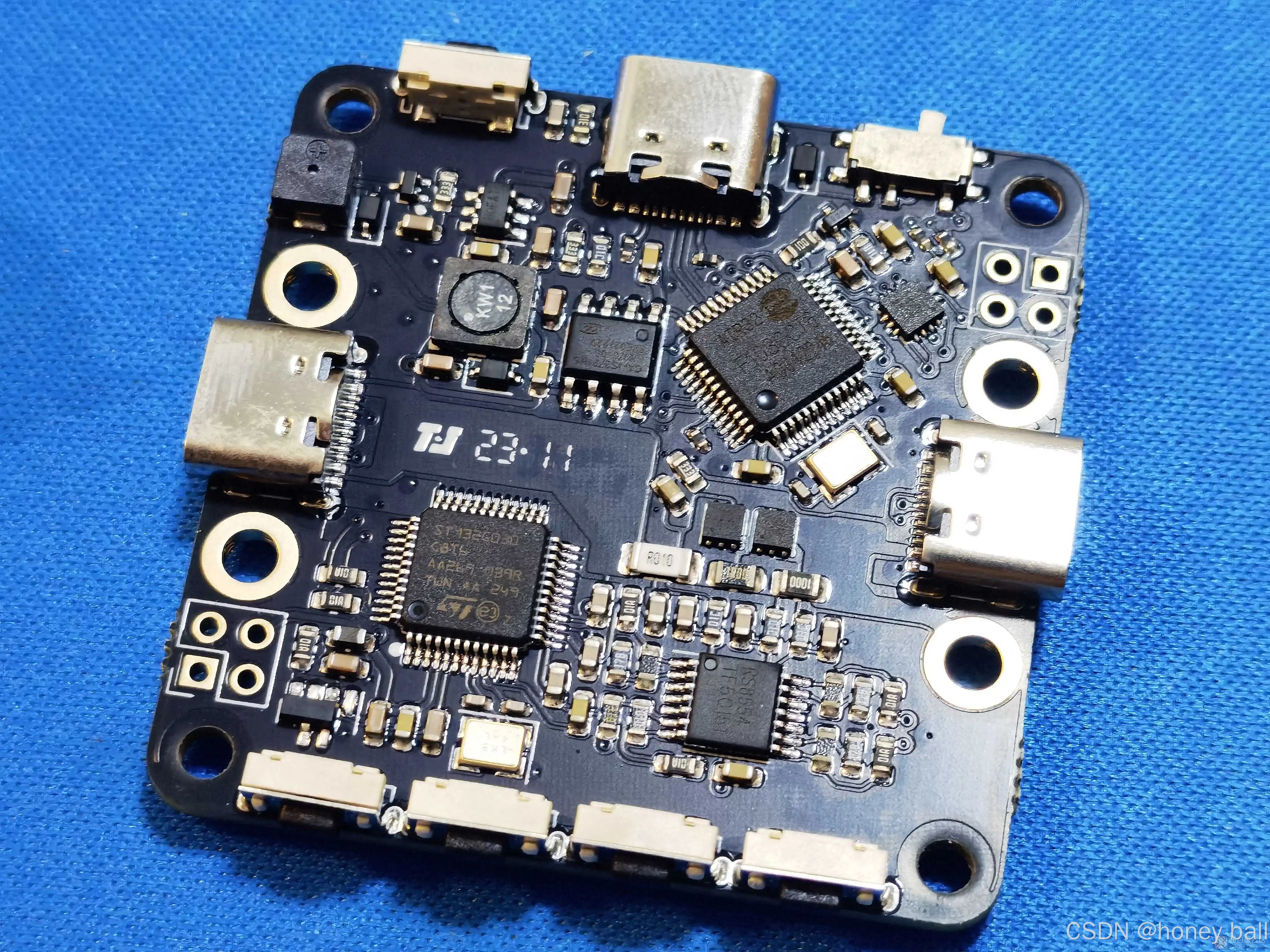

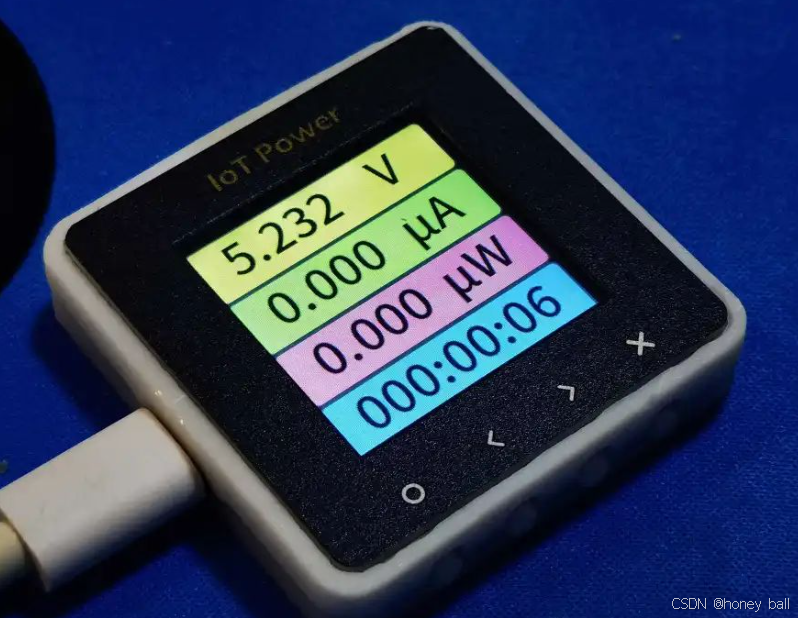

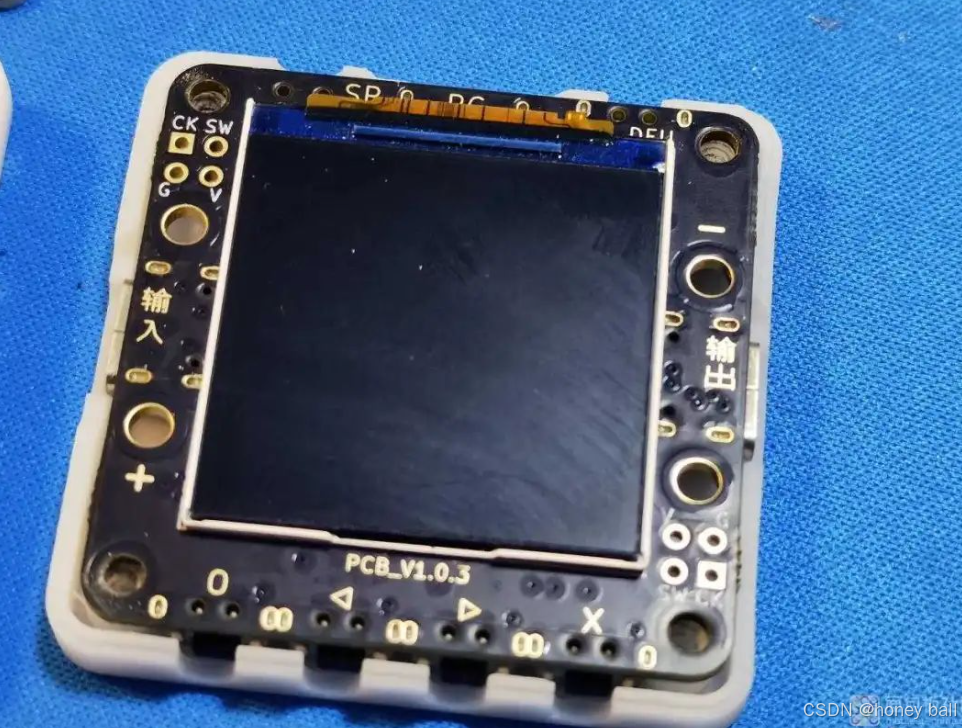

合宙CC表：

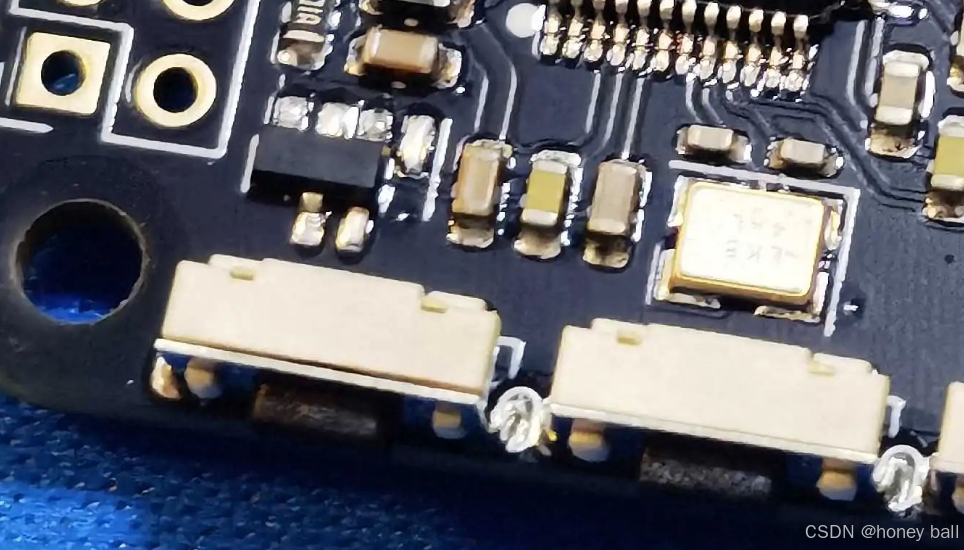

这种按键看起来还是蛮好用的：

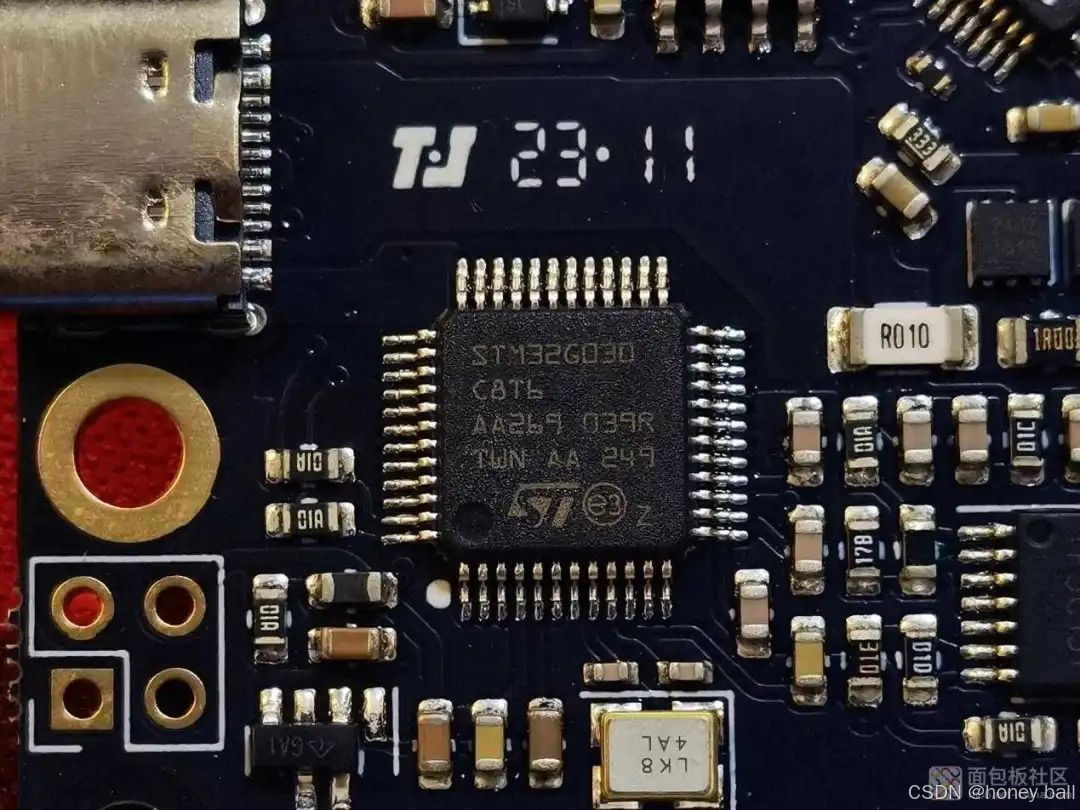

主控采用的是STM32G030C8T6。这是一颗来自意法半导体的Arm Cortex-M0+内核的低功耗微控制器，具有64KB Flash、8KB RAM、64MHz CPU、2x USART、定时器、ADC和通信接口等。

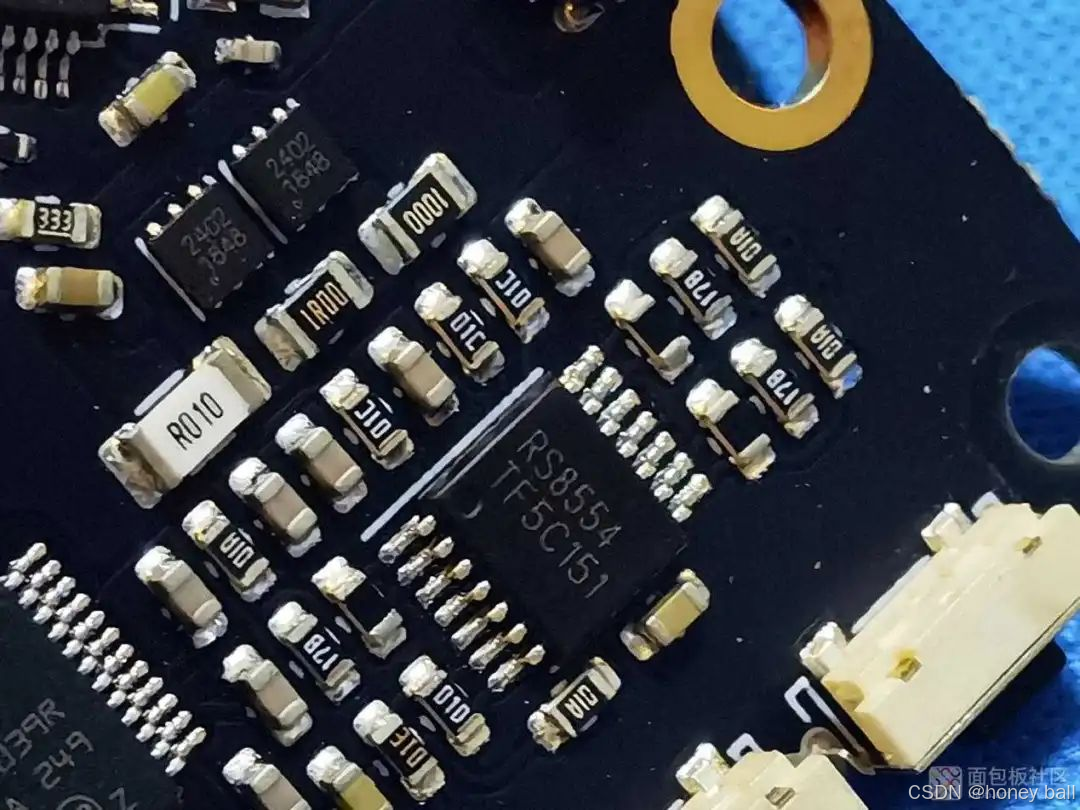

在采样电阻旁边有一颗RS8554的运放来进行采集电流电压的放大。RS8554是一颗来自润石的4通道运放，具有零漂移，1uVVos特性。

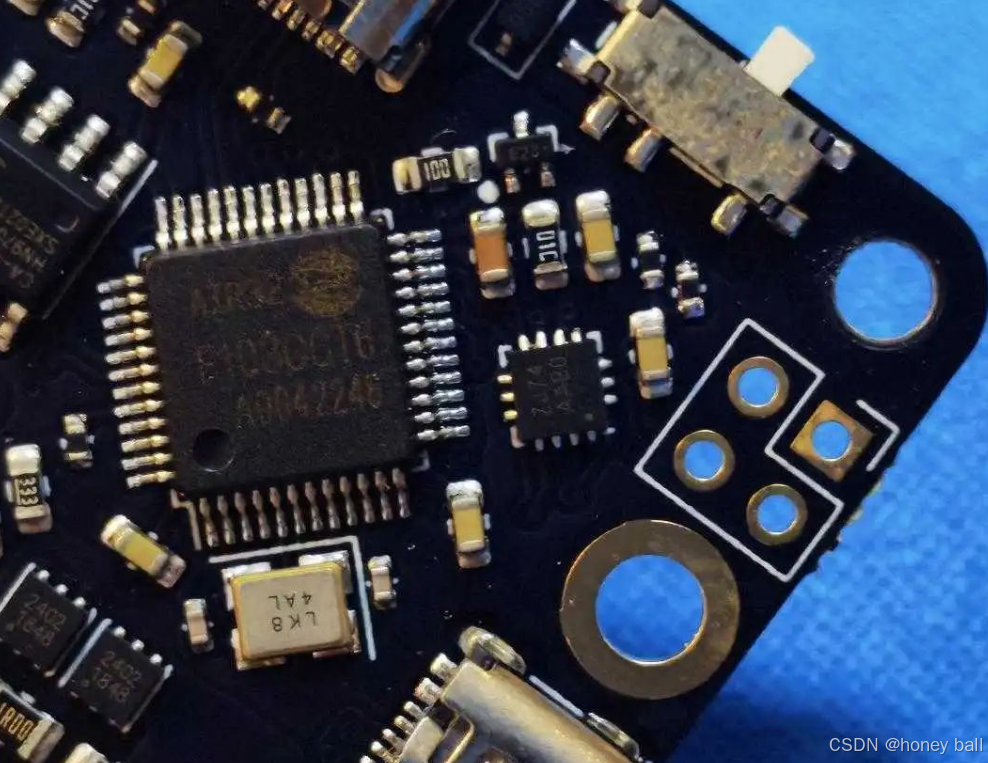

在上方还有一颗来自合宙的AIR32F103CCT6单片机，电流从左侧进入，右侧流出，采样电流电压经过运放采集后送到STM32单片机中进行计算。而上方的AIR32F103则是控制显示屏、操作案件以及UI库的驱动。我是这样猜测的，因为可以看到STM32单片机的大多数引脚都没有用到，似乎只用了高速ADC，而上方的AIR32F103引脚大多数被使用并且还直连了上方的TypeC，功能上肯定是根据性能有一定的分工。

2. 什么是同步逻辑和异步逻辑？

同步逻辑是时钟之间有固定的因果关系；异步逻辑是各时钟之间没有固定的因果关系。
