PD诱骗取电快充协议，一款可额外定制功能的快充协议芯片

前言

随着人工智能、大数据、物联网等新产业的发展，工业电子设备和消费电子设备的种类将愈加丰富，对充电效率的要求也将进一步提高。在节能型、环保型社会背景下，增效、节能等设备需求将带动快充协议芯片市场需求同步增长。据中信证券研究所统计，全球快充市场规模在2025年或将增长至1,276亿元，市场潜力巨大‌，预计将有更多的技术创新和应用领域的拓张，为用户提供更加优质的充电体验。

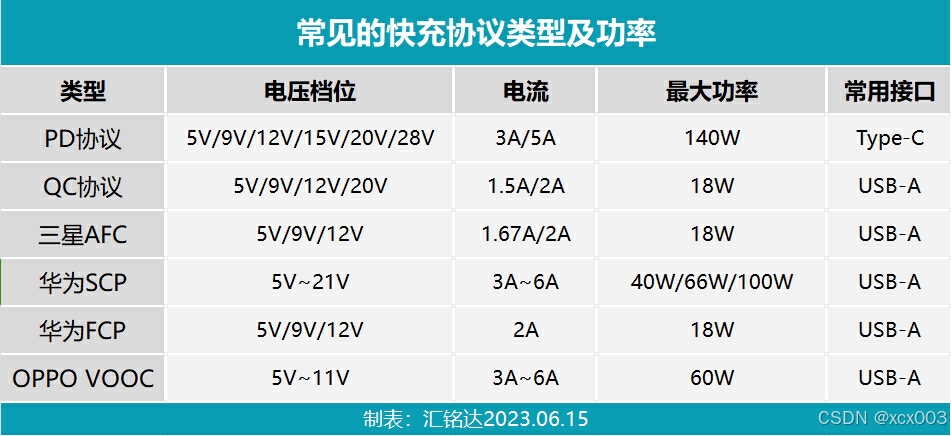

快充协议 分为充电端协议和受电端协议下面我们来看一下它们有什么不同

1、充电端协议‌：充电端协议定义了供电设备（如充电器）的输出标准和通信方式。这些协议通常包括电压和电流的组合，以及如何与受电设备（如手机、平板电脑等）进行通信以提供最佳的充电体验。常见的充电端协议包括PD协议、QC协议、AFC协议等‌。

‌2、受电端协议‌：受电端协议定义了用电设备（如手机、平板电脑等）的输入标准和通信方式。受电端设备需要根据充电端设备的协议进行调整，以确保安全高效的充电。例如，XSP04芯片是一种支持多种协议的受电端取电芯片，能够根据设备的需求调整输出电压和电流，给设备安全快速的充电‌

下面我们就来探讨一下XSP04这款芯片

XSP04芯片简介

XSP04 支持从充电器/充电宝等电源上取电给产品供电， XSP04 芯片集成 USB Power Delivery
PD2.0/3.0 快充协议、 QC2.0/QC3.0 快充协议、 FCP 快充协议、 SSCP 超级快充协议、 三星 AFC 协议、SVOOC 闪充等多种快充协议的 USB Type-C 受电端（sink） 取电芯片。 产品使用 XSP04 芯片可无需再配充电器。

                                                                                                                                                                                                                                                                                     特性

芯片内部集成 LDO， 电路简单
宽电压输入范围： 3.3V~40V
支持电压向下兼容和电压档位动态切换功能
过压保护(OVP)、 过温保护功能                                                                                                         支持功能定制                                                                                                                                      支持多种快充协议

 封装： QFN20-3*3

电压档位选择

PD 协议： 5V、 9V、 12V、 15V、 20V
QC 协议： 5V、 9V、 12V、 20V
AFC 三星协议： 5V、 9V、 12V
SSCP 超级快充： 5V/4A、 10V/4A、 11V/6A
SVOOC 超级闪充： 5V、 10V、 11V

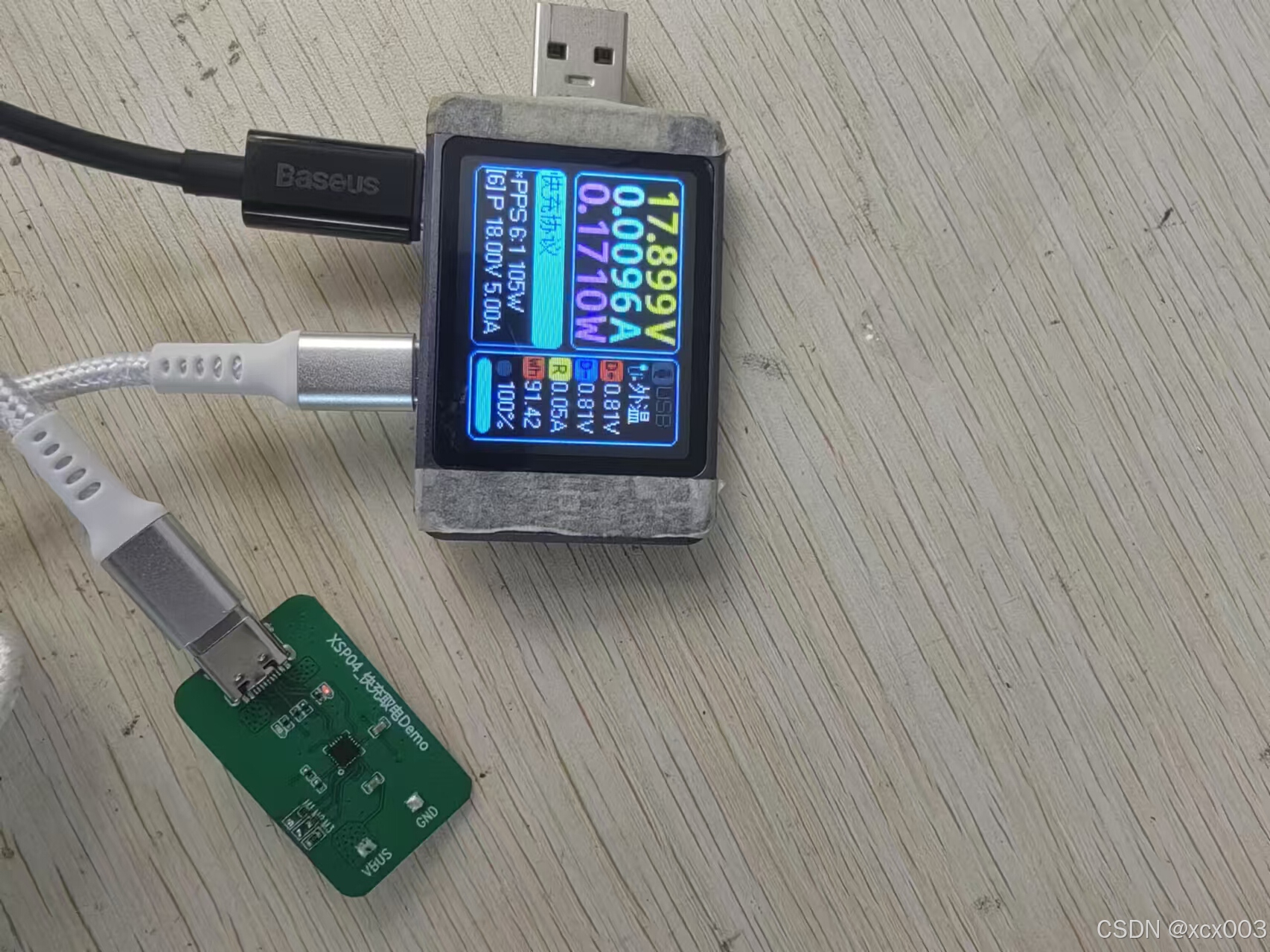

XSP04除了支持多种快充协议和LDO外最亮点在于它支持功能定制，例如定制电压、LDE灯、开关等功能。下面是一位客户定制的18V电压



 定制电压是在芯片原本就的电压基础上再额外定制的电压，使得它的兼容性更强。

 XSP04应用场景

XSP04芯片应用于小家电、蓝牙耳机、筋膜枪、平板及无人机等电子设备中，为其提供安全且快速的充电体验。



总结

XSP04诱骗取电芯片支持多种快充协议，兼容性广、体积小、线路简单，支持过压/过温保护，内部集成LDO稳压和功能定制使芯片性能更强兼容性更广，可应用于各种需要快充支持的电子设备中。
