理解ADC：信噪比SNR的天花板是什么？附带介绍一下ENOB
前言
我们今天从理想 ADC 说起，它只有一个噪声源 —— 量化噪声（ Quantization noise ），这个噪声决定了 ADC 信噪比的“天花板”，并引出 SNR、ENOB的介绍。
量化噪声
所有的 ADC 都会产生量化噪声，这是将连续的模拟信号变成离散的数字信号的必然结果，即使它是完美的理想 ADC。
量化噪声与 ADC 位数（ bits ）有关，位数为 N 位的 ADC 将其量程分解为 N 份，每份的大小记为 Q。
列举一个量程为 5V 的 2-bit ADC 的例子，2-bit将量程分为 4 份，对应 Q = 5 / 2^2 = 1.25 V：

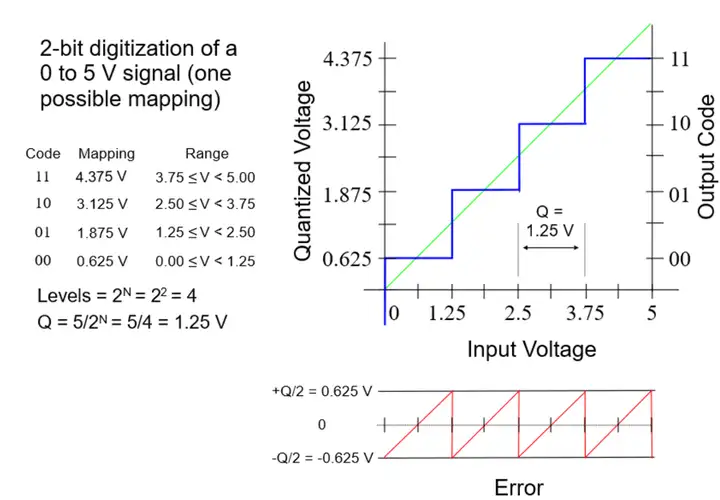

图1 2-bit ADC 的例子
图中，右上坐标系的横坐标表述真实输入信号（Input voltage），纵坐标（左）表示 ADC 量化信号（Quantized voltage），纵坐标（右）表示 ADC 转化后的二进制代码（Output code）。右下坐标系表示误差（Error）。
2-bit 的 ADC 分辨率很低，所以很容易看出误差。比如，当输入电压为 0V，输出二进制为 00 ，这个代码代表的是 0.625V，因此与输入信号相差 -0.625V。
我们可以列举几个典型的输入信号情况如下：
| 真实输入电压（V） | ADC 二进制代码 | ADC 量化电压（V） | 误差（V） |
|---|---|---|---|
| 0 V | 00 | 0.625 V | -0.625 V |
| 0.625 V | 00 | 0.625 V | 0 V |
| 1.24 V | 00 | 0.625 V | +0.615 V |
| 1.25 V | 01 | 1.875 V | -0.625 V |
| 1.875 V | 01 | 1.875 V | 0 V |
可以看到：当连续电压（图1中绿线）被数字化后（图1中蓝线），输入信号与 ADC 量化结果之间存在误差，并且当输入信号是从小到大连续、线性变化时，误差是一种锯齿波（图1中红线），误差范围在 -Q/2 (-0.625 V) 到 +Q/2 (+0.625V) 之间，这种误差就是量化噪声。
在 Analog Device 教程 《MT-001》（详见参考资料）中说道：
The quantization error for any ac signal which spans more than a few LSBs can be approximated by an uncorrelated sawtooth waveform having a peak-to-peak amplitude of Q, the weight of an LSB. Although this analysis is not precise, it is accurate enough for most applications.
简单翻译过来是，这种用锯齿波表示的量化噪声模型，能够代表大多数情况。

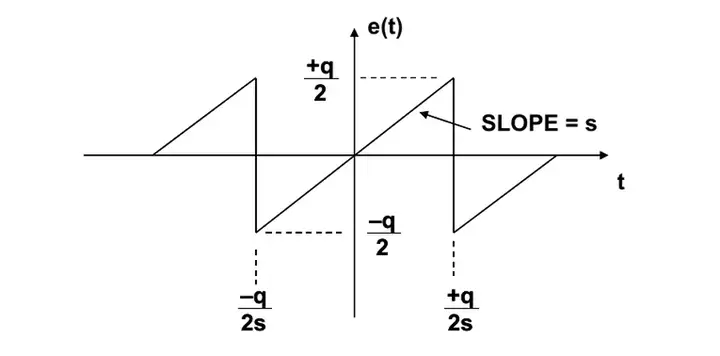

《MT-001》还将锯齿波着重绘制了一下，并给出了这种锯齿波的时间域数学表达及 RMS：
图2 量化噪声时间域波形（锯齿波）

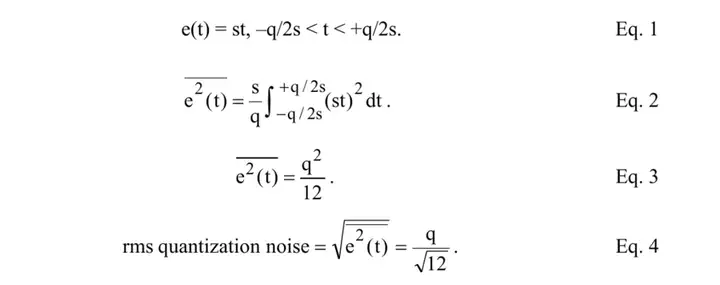

图3 量化噪声 RMS 有效值数学计算
公式 Eq.4 计算出了量化噪声的 RMS（Root mean square，有效值）。
为什么要计算RMS？因为要用它与输入信号进行比较，都是交流信号，用 RMS 比较合理，这就引出了 SNR。
理想 ADC 的 SNR 是什么？

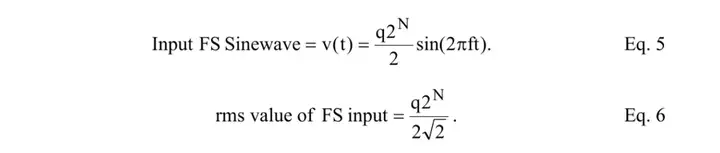

对于输入信号，为了获得最大信噪比，《MT-001》中用了满量程的信号幅度（FS，Full scale），同样计算了 RMS：
图4 输入信号 RMS 数学计算

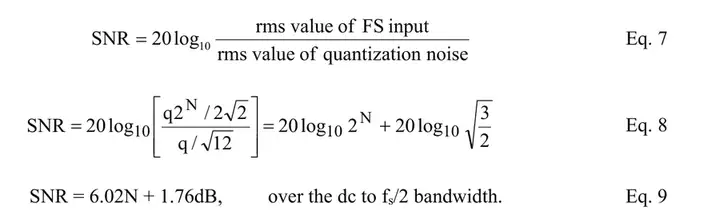

然后将输入信号与量化噪声的 RMS 两者相除，就得到了 SNR（Signal-to-Noise Ratio）：
图5 SNR计算
因为理想 ADC 中只有量化噪声，没有其他噪声，且假设了满量程的输入信号，所以最终推出了公式 Eq.9 SNR = 6.02N + 1.76dB。这就是 N位 ADC 信噪比的天花板！
相信在很多地方会看到这个公式，其中公式里奇怪的参数就是如图中计算而来的。
我们可以代入计算一下：
- 12bit 理想 ADC ，最大 SNR = 6.02*12 + 1.76 = 74dB
- 16bit 理想 ADC ，最大 SNR = 6.02*16 + 1.76 = 98dB
那么实际 ADC 的最大 SNR 又是多少？
实际 ADC 的 SNR 是什么？

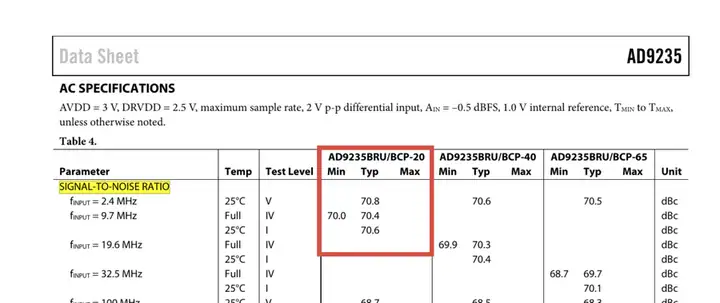

我找了一个 12bit 的实际 ADC —— AD9235，它的最大 SNR 如下：
图6 AD9235的最大SNR

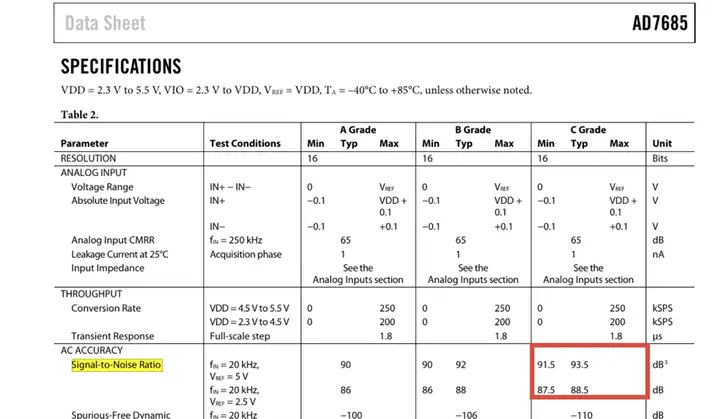

再找一个 16bit 的实际 ADC —— AD7685，它的最大 SNR 如下：
图7 AD7685的最大SNR
是不是看到实际 ADC 的最大 SNR，与之前理想 ADC 是有差距的？
造成这个差距的原因，当然是因为实际 ADC 中有更多的噪声来源，而且不同的参考电压、输入信号频率、采样时钟、工艺等级等因素还会改变噪声程度，从而影响 SNR。
ENOB 又是什么？
最后介绍一下 ENOB（Effective Number of Bits），可以翻译为“有效位数”。

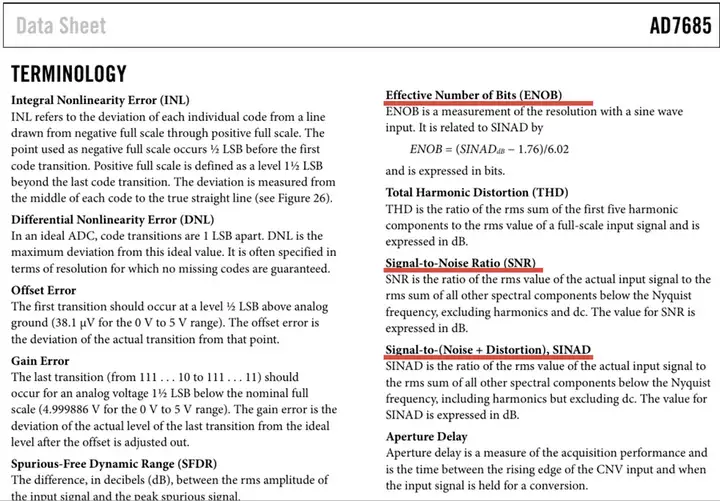

其实在 ADC 的 spec 中有术语定义，我们在 AD7685 中找到这部分内容如下：
图8 SNR SINAD ENOB术语定义
图中，首先看到了我们熟悉的 Signal-to-Noise Ratio (SNR)，然后有一个 Signal-to-Noise and Distortion (SINAD)，表明系统里面除了噪声还有失真。而 ENOB 是将实际的 SINAD 代入公式 Eq.9 ，并反过来求出 bit 位数。
ENOB 揭示了实际 ADC 中的噪声+失真，肯定比理想 ADC 仅有的量化噪声要更大。噪声+失真一起影响着所谓的信噪比，这会使得一个标称 16 位 ADC 的有效位数可能只有 14 位。

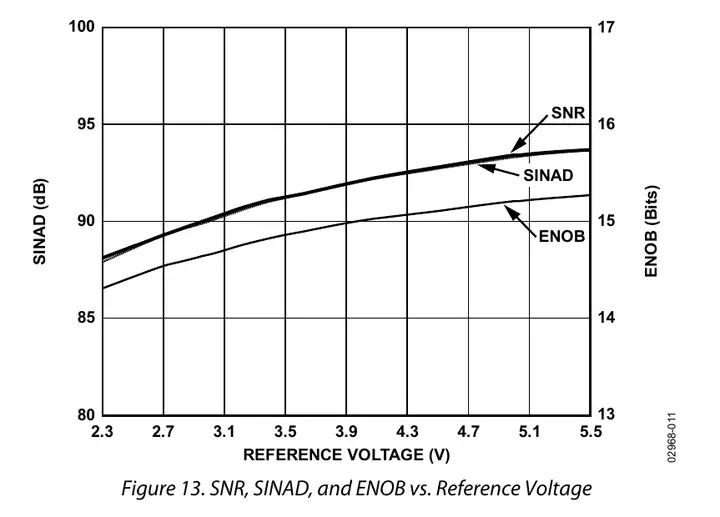

ENOB 数值越接近 ADC 的标称位数越好，比如以下是标称位数为 16 位的 AD7685 的 ENOB 情况：
图9 AD7685 的 ENOB 情况
通过 ENOB，你可以拿同等级的其它 ADC 型号进行对比，以简单衡量不同 ADC 之间孰优孰劣，不过前提是要在所有工作条件（如电源、输入信号、采样率等）都一样的情况下对比才有意义。
