rk3588s , rk806 , io电压的配置, 电源域的理解, rk808 , rk3399

首先是来看看一个实际的问题：

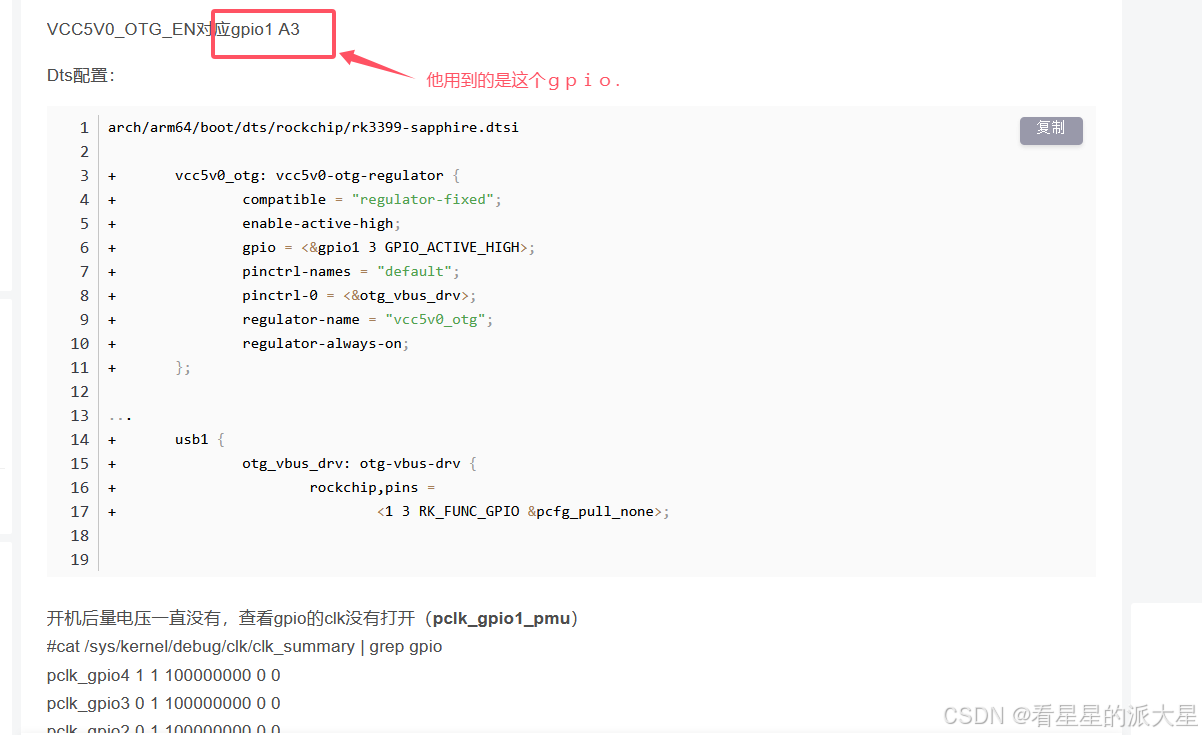

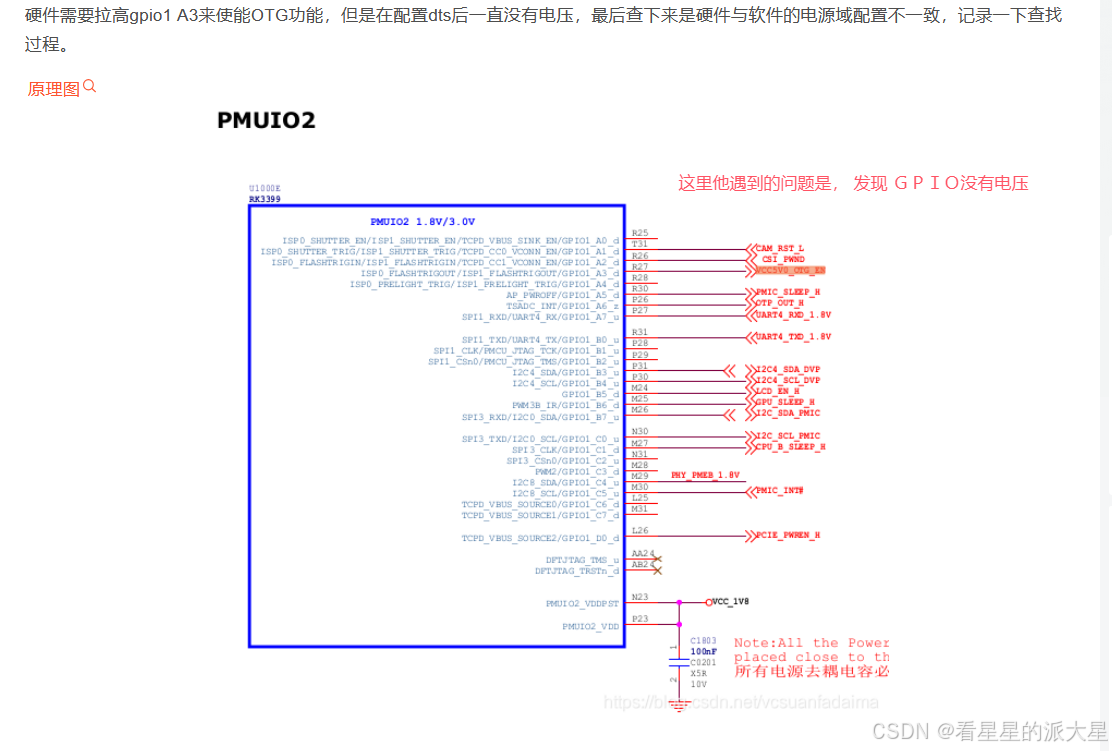

我想知道这个的电压是多少？

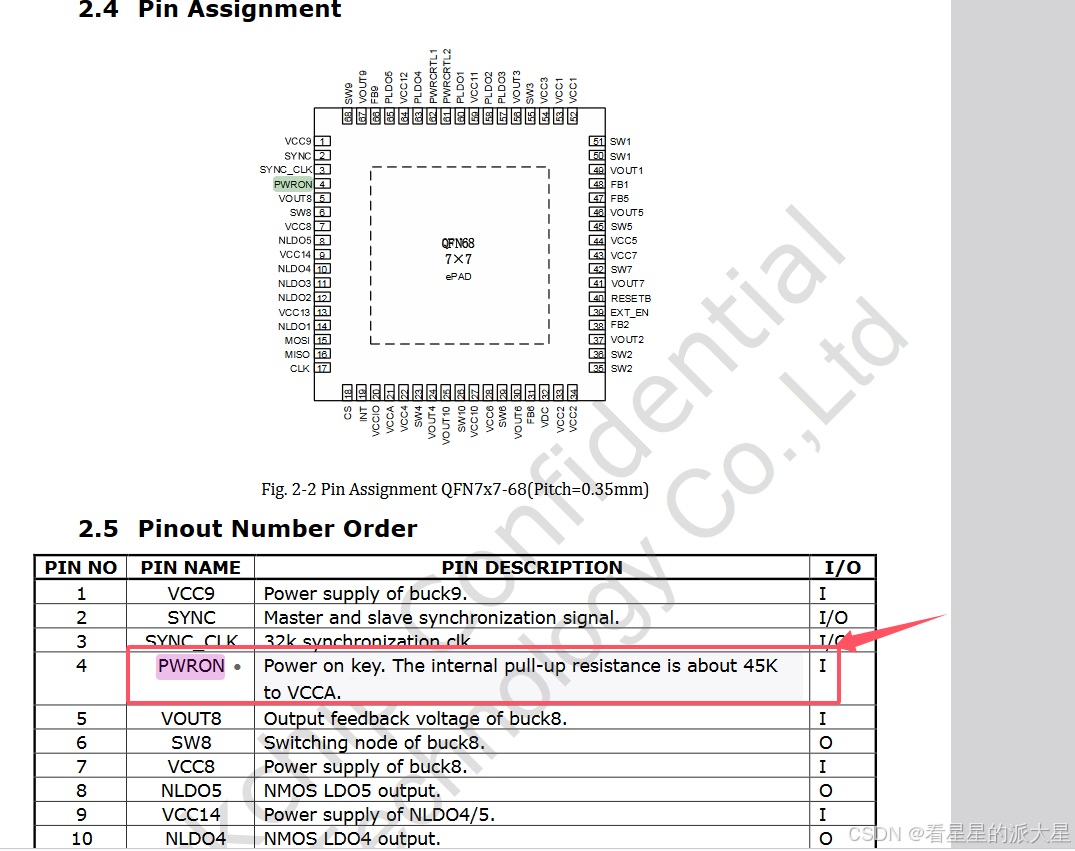

对于 rk806 的所有的 io 的电压特性都可以在 数据手册中找到。

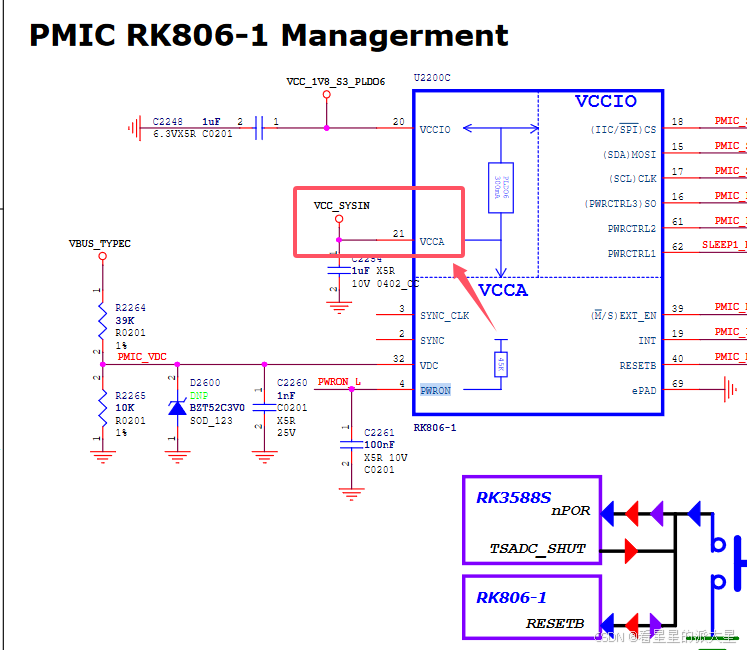

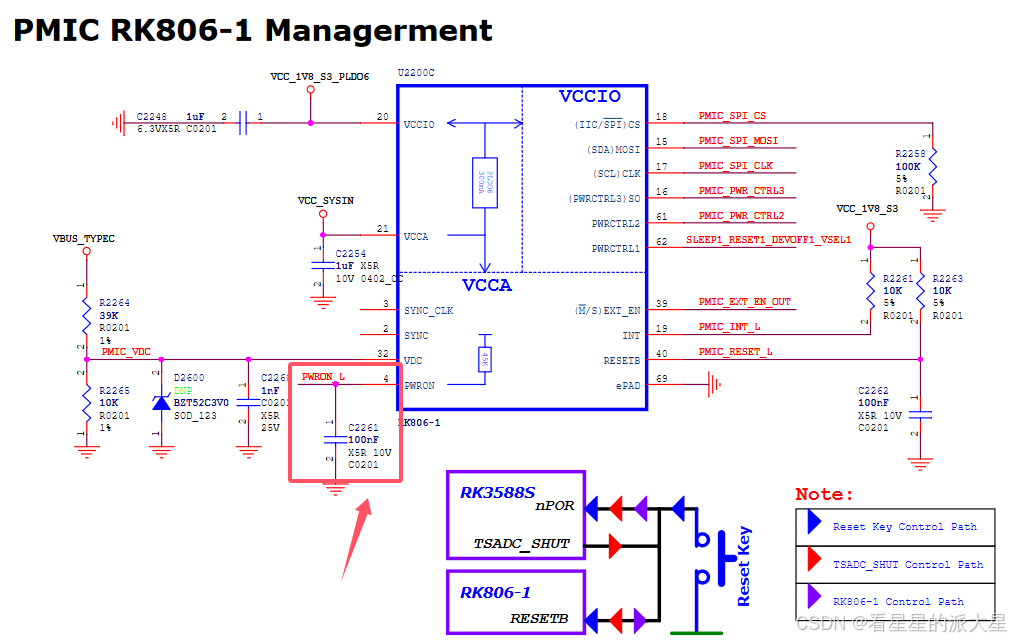

PWRON可以看到这个引脚是上拉 VCCA的。

那么 ＶＣＣＡ是什么呢？

就是　底板上来的　４Ｖ

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

然后就是关于 电源域的内容。

网上的资料如下：

大致的逻辑是这样的，首先要看CPU的模块 ，需要什么电压，

然后 通过i2c 来设置 rk806 的 链接cpu 的引脚输出的电压。

这个设置 可以在 设备树中进行。

这就是所谓的电源域的配置。

--------------------------------------------------------------------------------------------------------------------------------

rk806 的电压 我比较明白了。

但是 cpu 的gpio 的电压是多少我一直没有搞明白。

比如 rk3399

它这里 0.9, 1.8 , 3.3 都有，你说 上面的 io 口的电压是多少呢？

那么我就去看看 cpu 的数据手册，看看有没有说明。

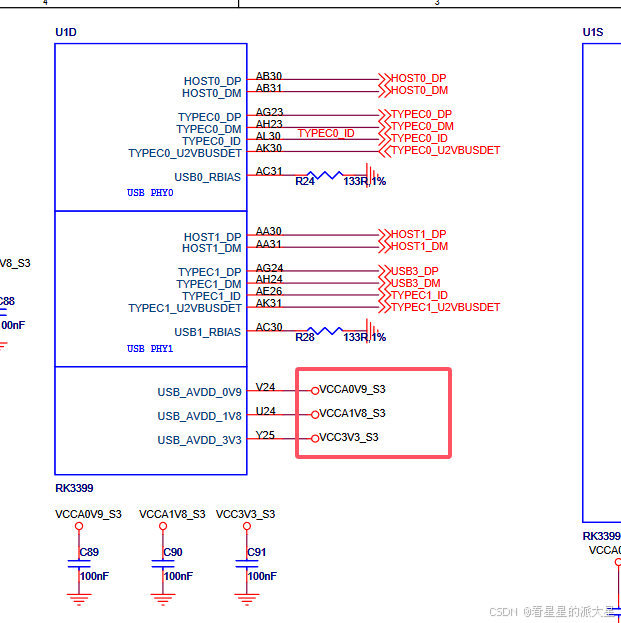

查了， usb_AVDD_3V3

查了， TYPEC1_U2VBUSDET

但是 都没有说明。

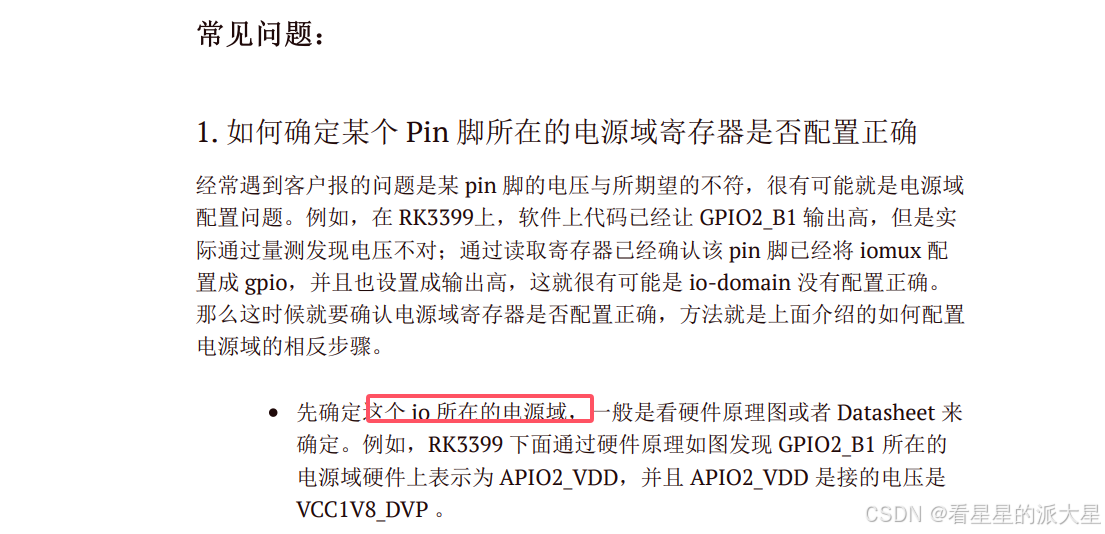

看了看瑞芯微官方的 文档解释，有个 大致的了解。

我使用的是rk3399

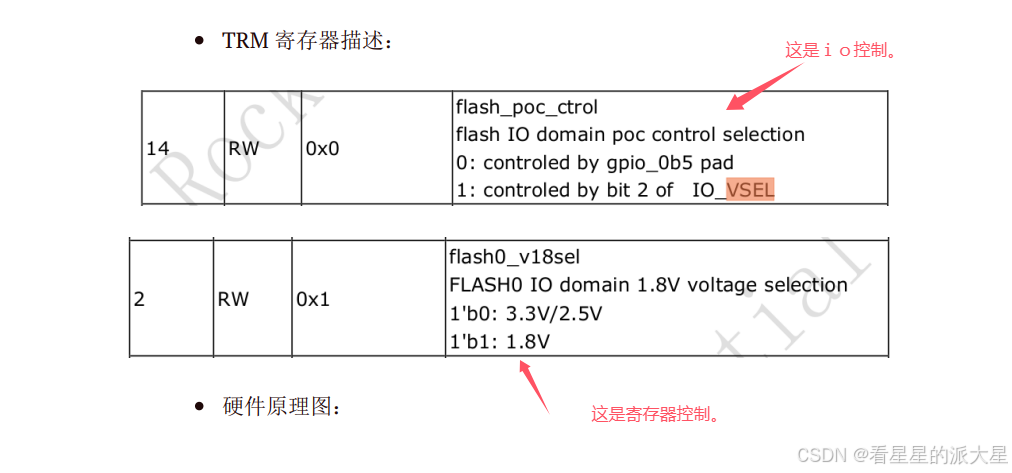

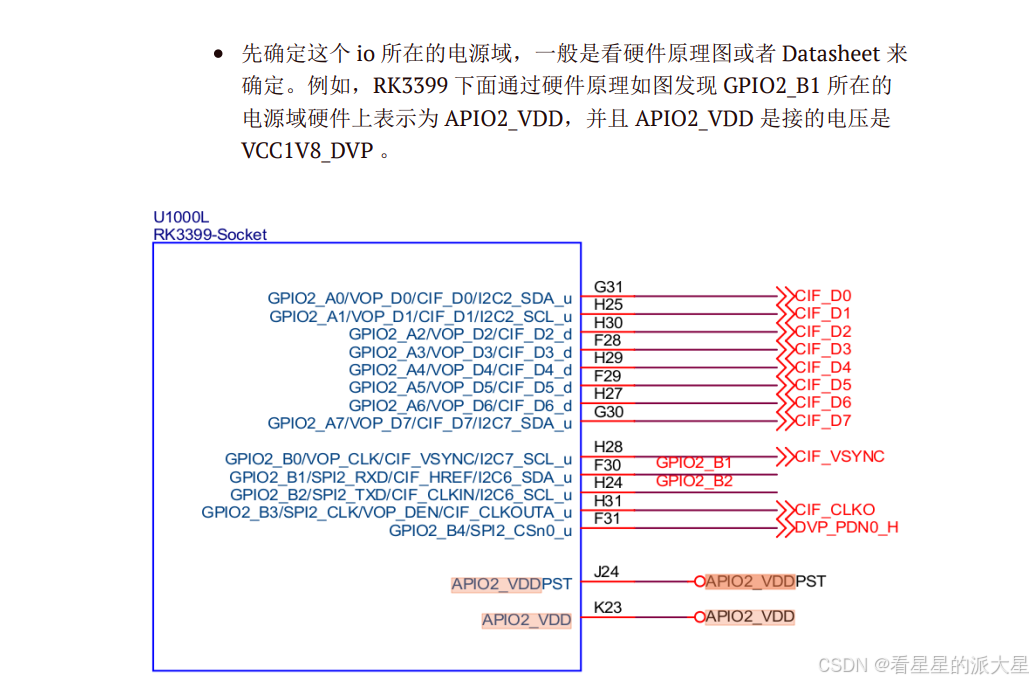

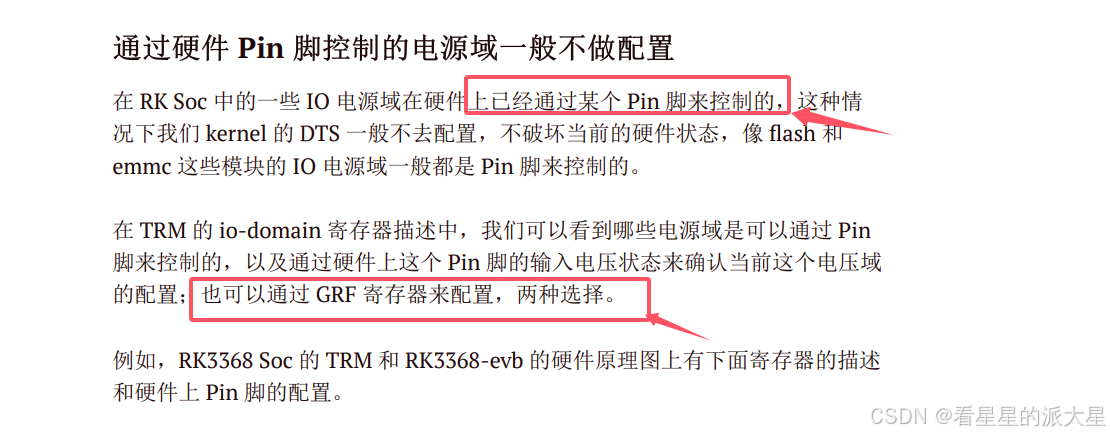

来看一下 官方文档的截图吧。

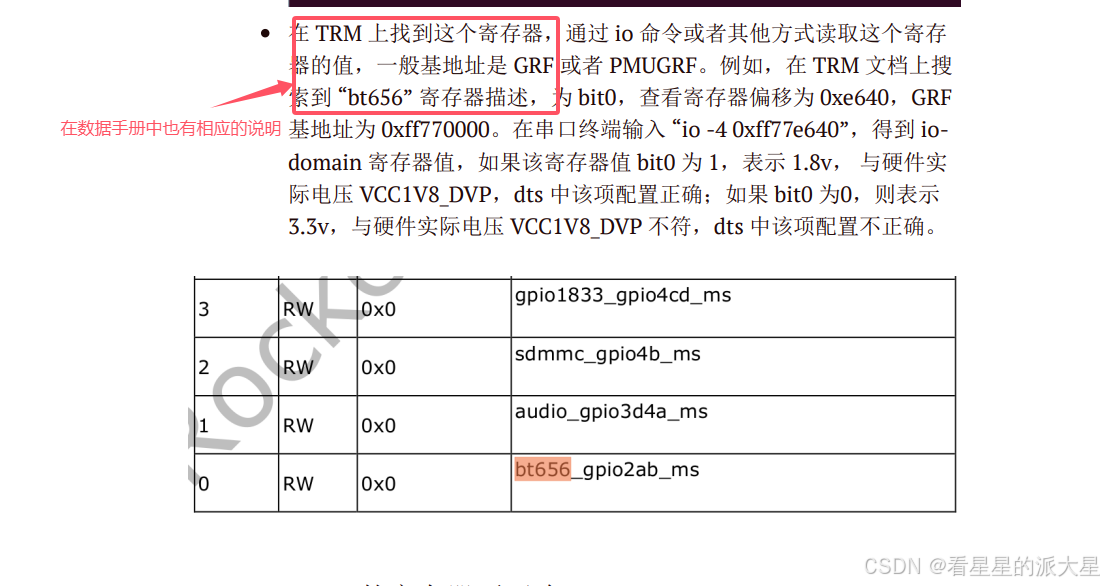

也就是说，要想知道 cpu 上的某个gpio 是高电平，还是低电平，首先是要确定 这个io 的电源域。

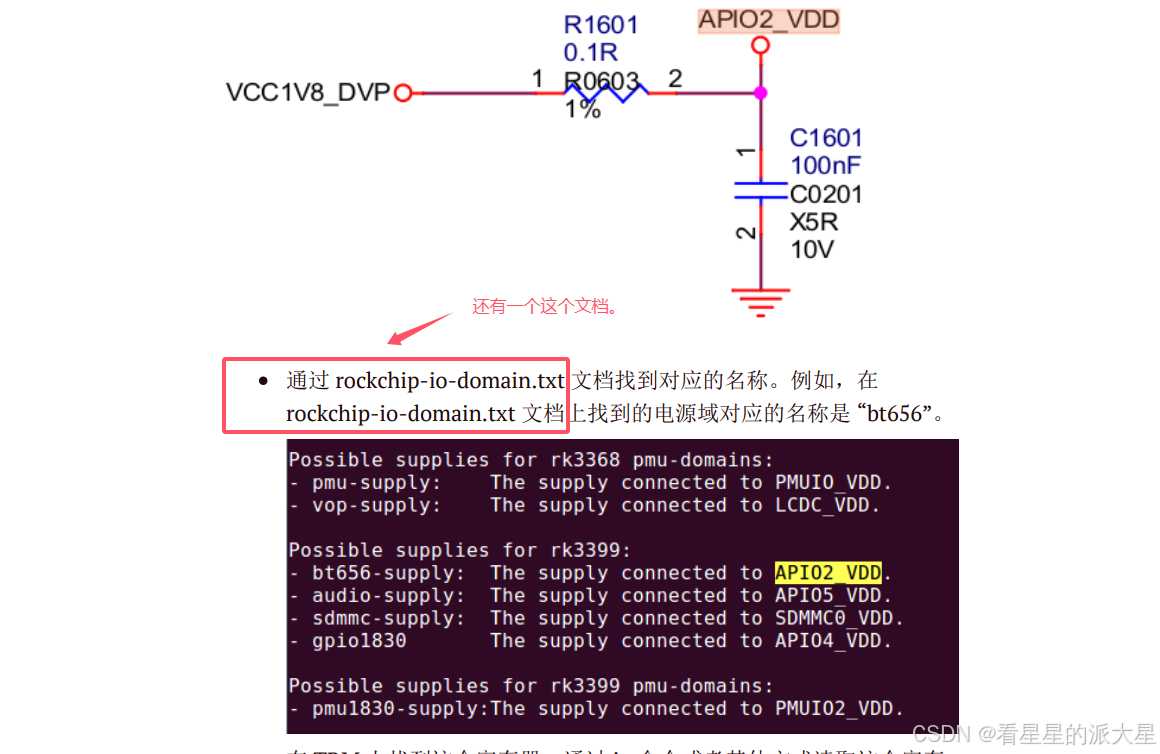

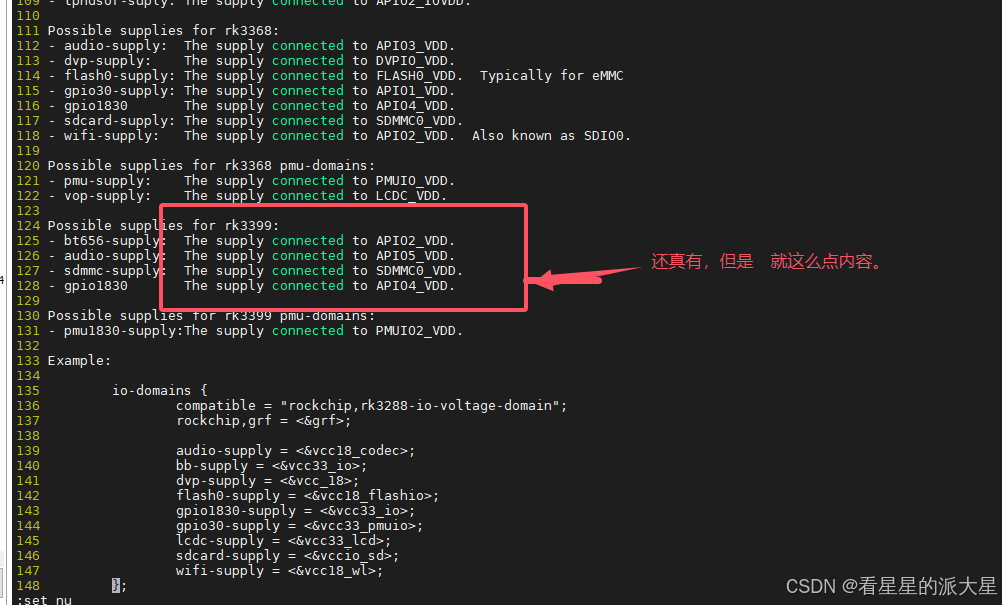

那么我来看看 这个 txt 文档吧。

rk3399_linux_sdk_v2.0/kernel/Documentation/devicetree/bindings/power/rockchip-io-domain.txt

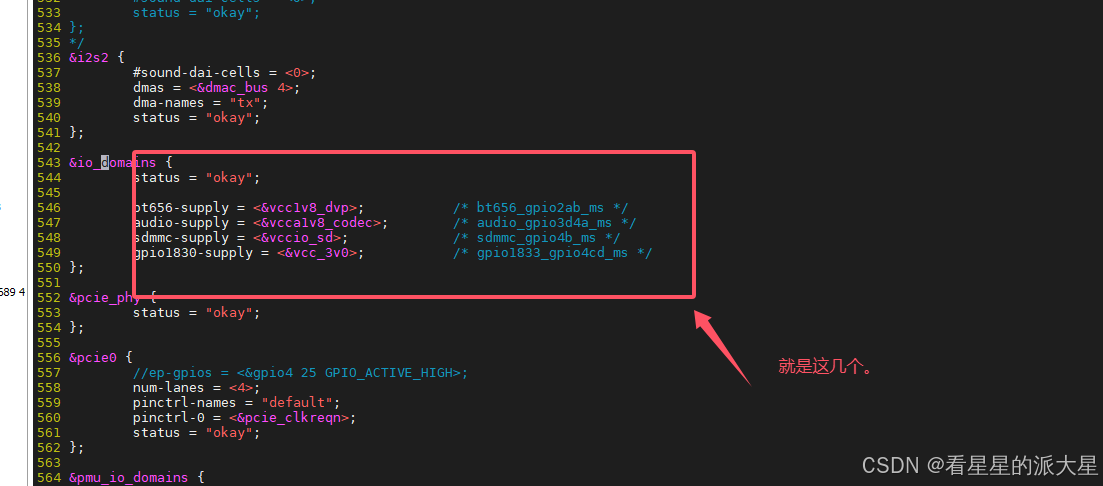

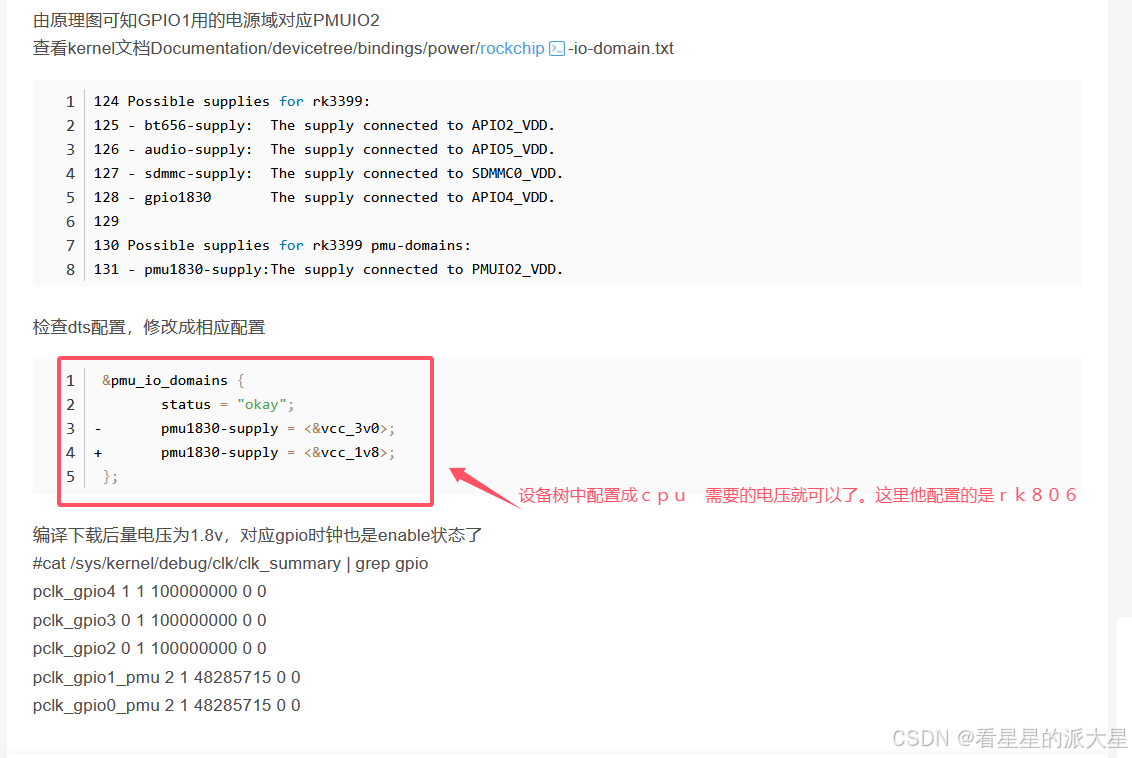

这几个 的配置 我在设备数中也是可以找到的。

kernel/arch/arm64/boot/dts/rockchip$ vim itop-3399_linux-core.dtsi

这里我不理解 ， 为什么 就这么几个 电压域呢？

--------------------------------------------------------------------------------------------------------------------------

然后再来看一个我对 电压域的 理解。

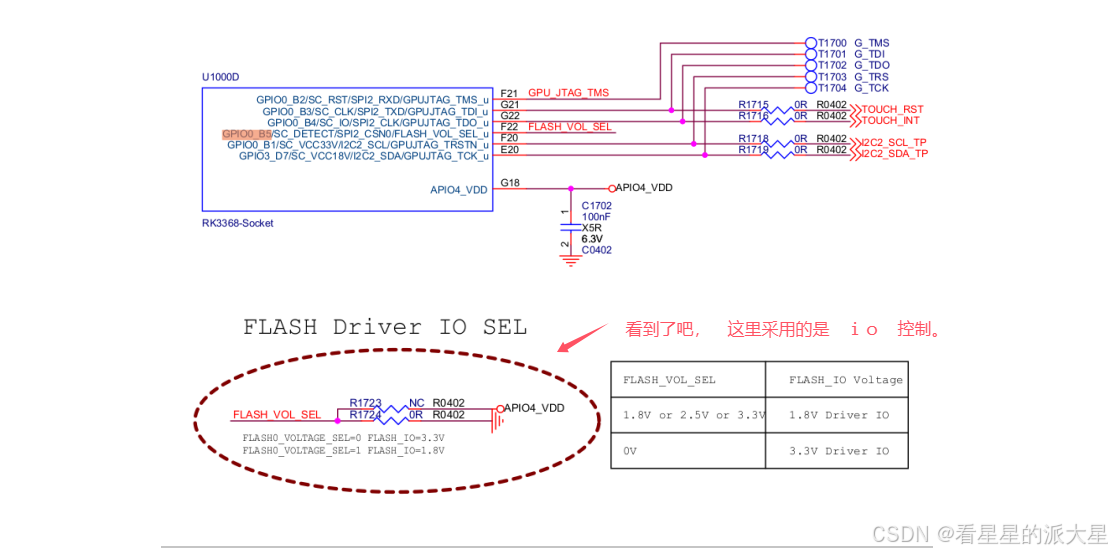

在核心板的原理图中。

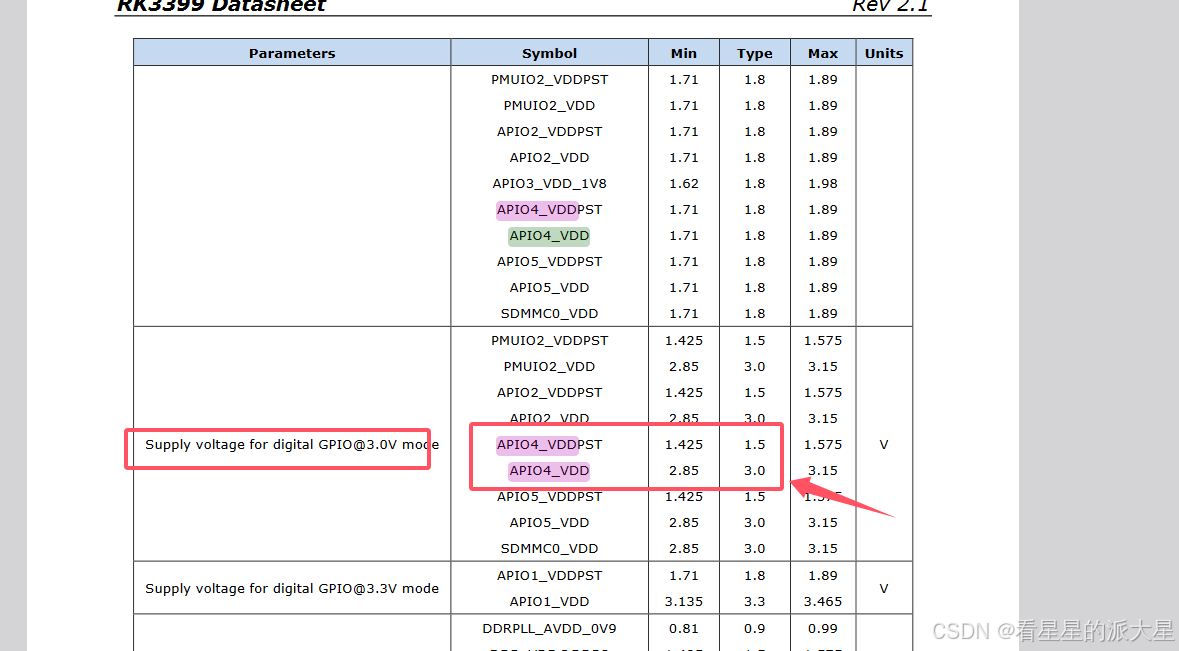

这个，我还真就在数据手册中找到了。

看到了吧，这两个电压配合起来， 才能够确定 io 是 3.0V的电压。

这里面涉及到一个 rk808 的配置

这里有个 点 ，很容易混淆， 就是 cpu 电压域的配置与 rk809 的配置。

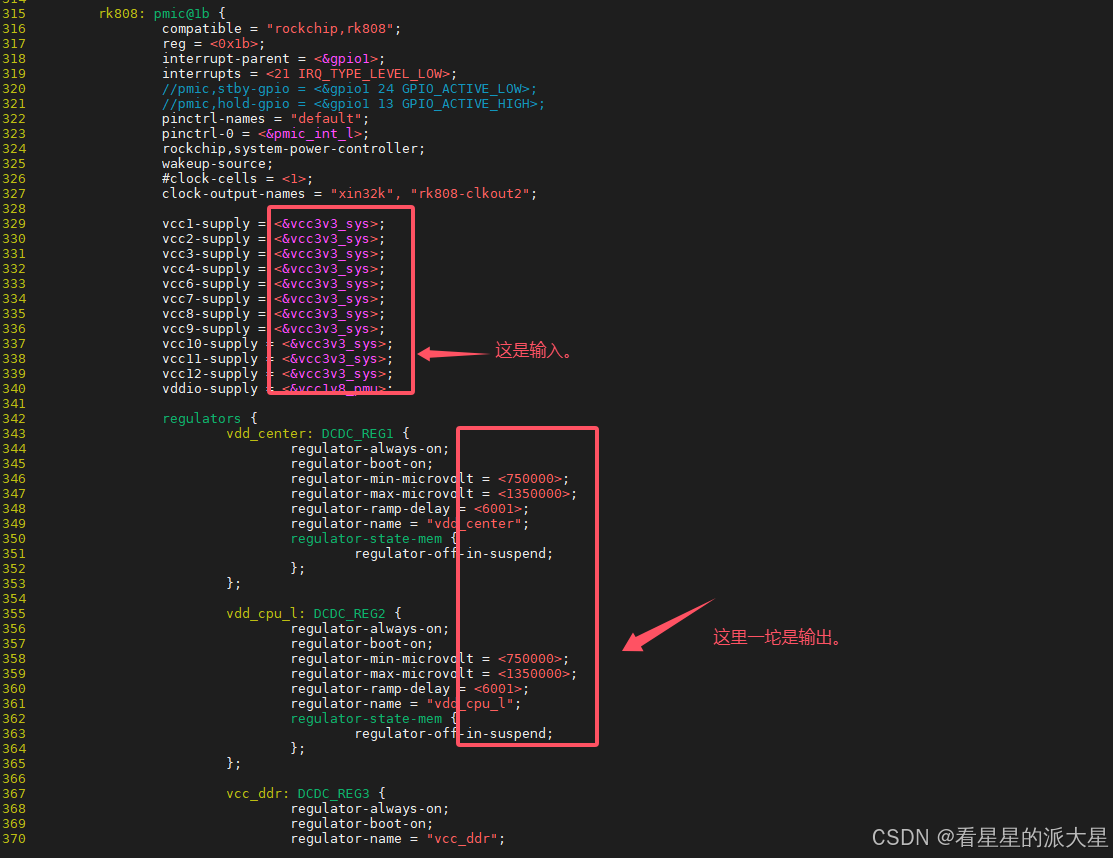

感受一下 rk809 的配置， 在设备树中也有。

kernel/arch/arm64/boot/dts/rockchip$ vim itop-3399_linux-core.dtsi

总结： rk809 跟电压域是不一样的。感觉。
