基于51单片机的数字电容表

功能描述：

本设计由51单片机+74HC573锁存器+6段数码管+键盘+电容充放电电路+电压比较器模块组成。
1、主控制器是51单片机
2、通过RC电容充放电电路为测量电路
3、六段数码管显示测得电容值，单位：nF
4、5个按键分别为显示、和量程选择按键

仿真软件版本：proteus7.8以上版本
编程软件：Keil4 C51
编程语言：C语言

视频演示链接：

62、基于51单片机的数字电容表

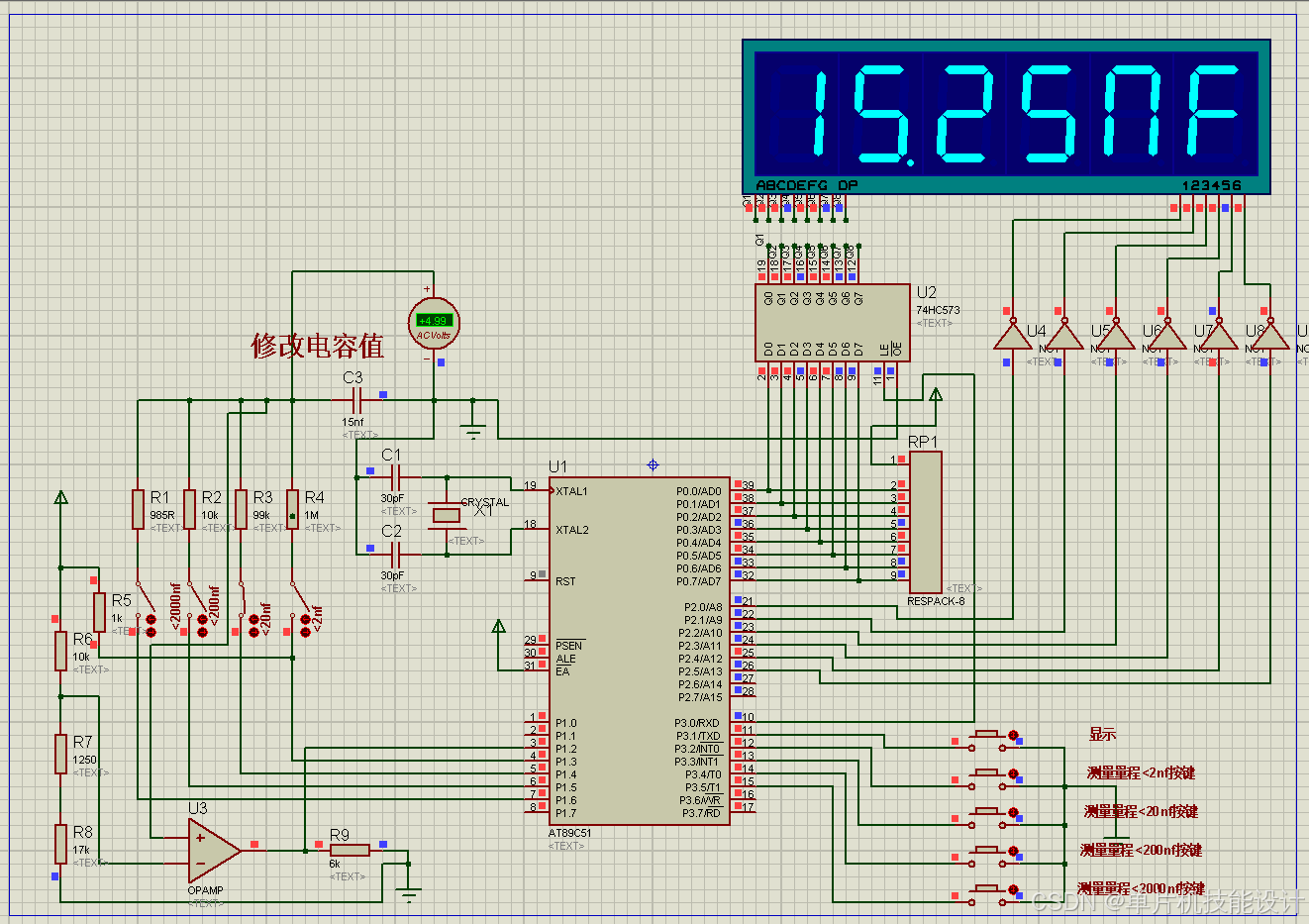

仿真图：

程序源码：

void main()
