DHCP和VRRP协议
一、DHCP协议
1.概述
动态主机配置协议(Dynamic Host Configuration Protocol),简称DHCP,是一个应用于局域网的网络协议,该协议允许服务器向客户端动态分配IP地址和配置信息。
2.基本工作原理
-
发现（Discover）
客户端设备接入网络时，向网络广播DHCP Discover消息，寻找可用的DHCP服务器。
-
提供（Offer）
DHCP服务器收到Discover消息后，从地址池中选择一个IP地址，并向客户端发送DHCP Offer消息，包含IP地址及其他网络配置参数。
-
请求（Request）
客户端收到Offer消息后，选择一个IP地址，并向DHCP服务器发送DHCP Request消息，请求分配该IP地址。
-
确认（Acknowledge）
DHCP服务器确认后，发送DHCP Ack消息，确认客户端可以使用该IP地址及相关配置参数。
二、VRRP协议
1.概述
VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）是一种网络容错协议，旨在提高网络的可靠性和稳定性。它通过将多台路由设备组合成一个虚拟路由器，确保当主路由器出现故障时，可以无缝地将网络流量切换到备份路由器上，从而保持网络通信的连续性和可靠性。
-
协议版本
VRRPv2（常用）和VRRPv3： VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和IPv6两种网络。
-
VRRP报文
只有一种报文：Advertisement报文。主要作用是将Master设备的优先级和状态通告给同一备份组的所有Backup设备。VRRP协议报文封装在IP报文中，发送到分配给VRRP的IP组播地址。

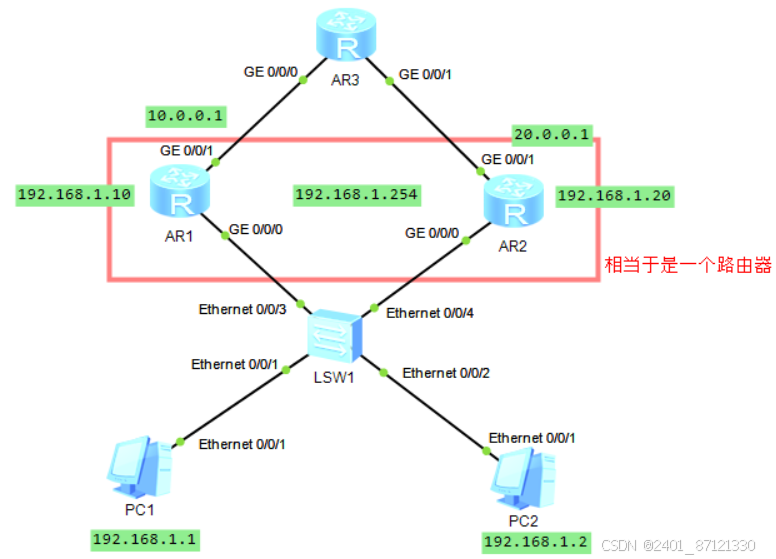

2.VRRP基本结构

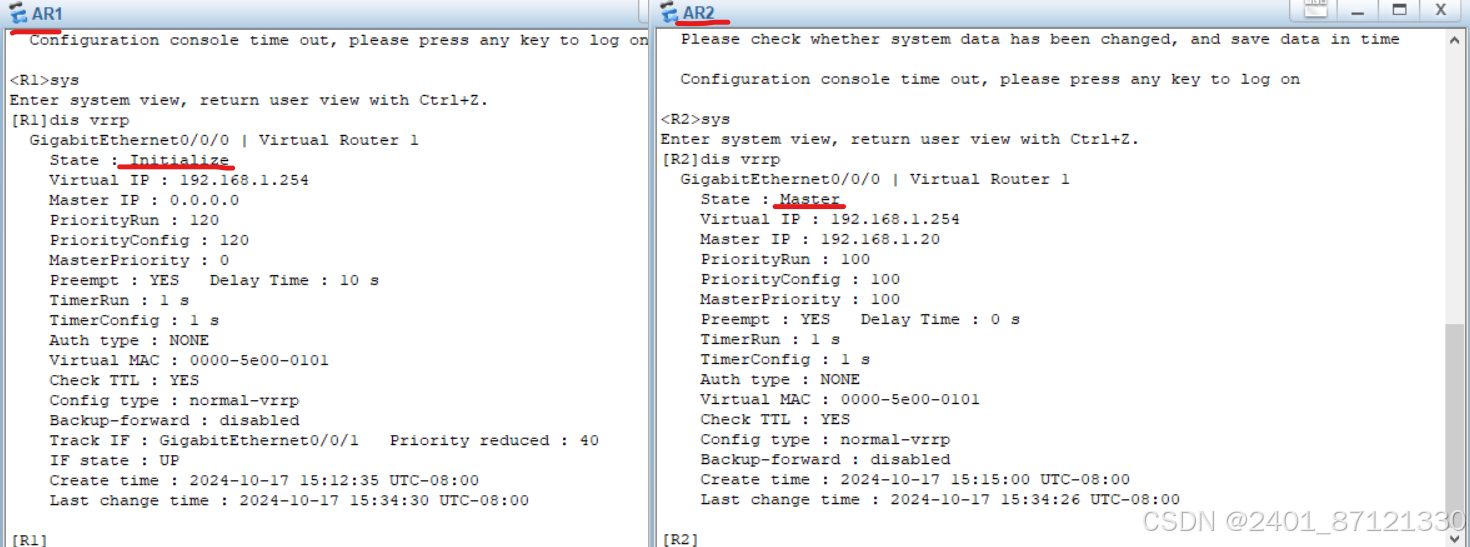

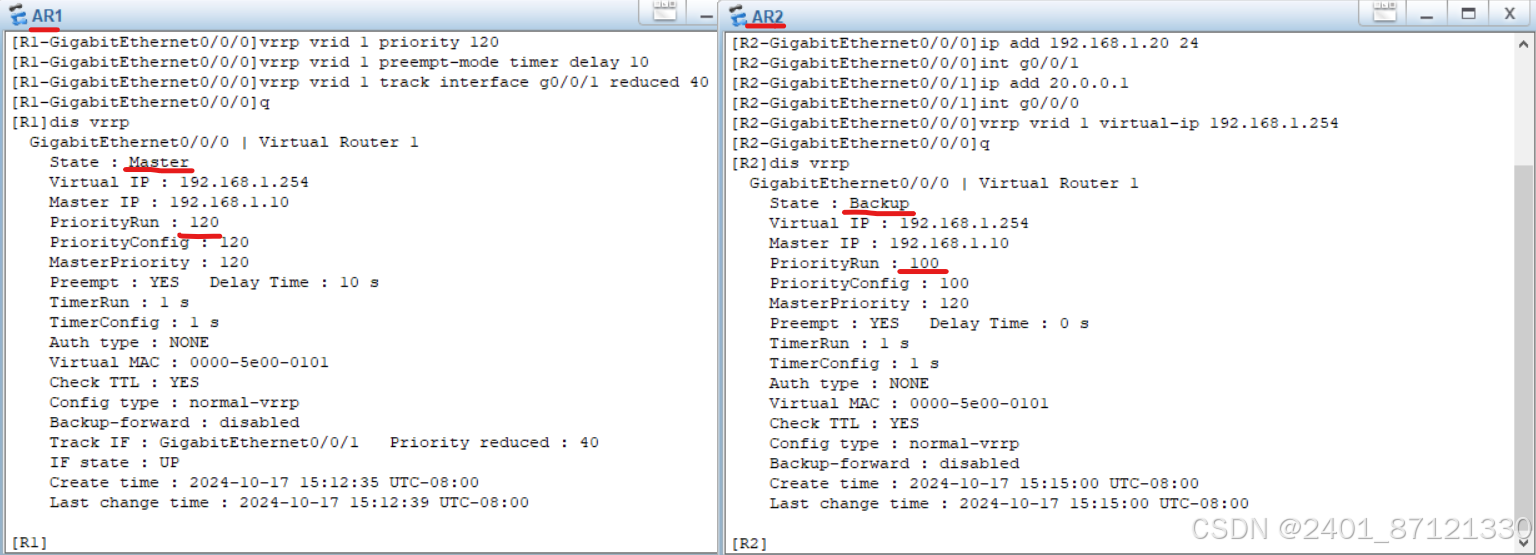

AR1的配置如下：
int g0/0/0
ip add 192.168.1.10 24
vrrp vrid 1 virtual-ip 192.168.1.254//设置虚拟路由器的网关
vrrp vrid 1 priority 120//设置优先级为120，一般默认为100
vrrp vrid 1 preempt-mode timer delay 10//延迟抢占10s
vrrp vrid 1 track interface g0/0/1 reduced 40//监听上行端口，如果出现问题则优先级-40变成备用
int g0/0/1
ip add 10.0.0.1 24
AR2的配置如下：
int g0/0/0
ip add 192.168.1.20 24
vrrp vrid 1 vritual-ip 192.168.1.254
int g0/0/1
ip add 20.0.0.1 24
用PC1ping192.168.1.254

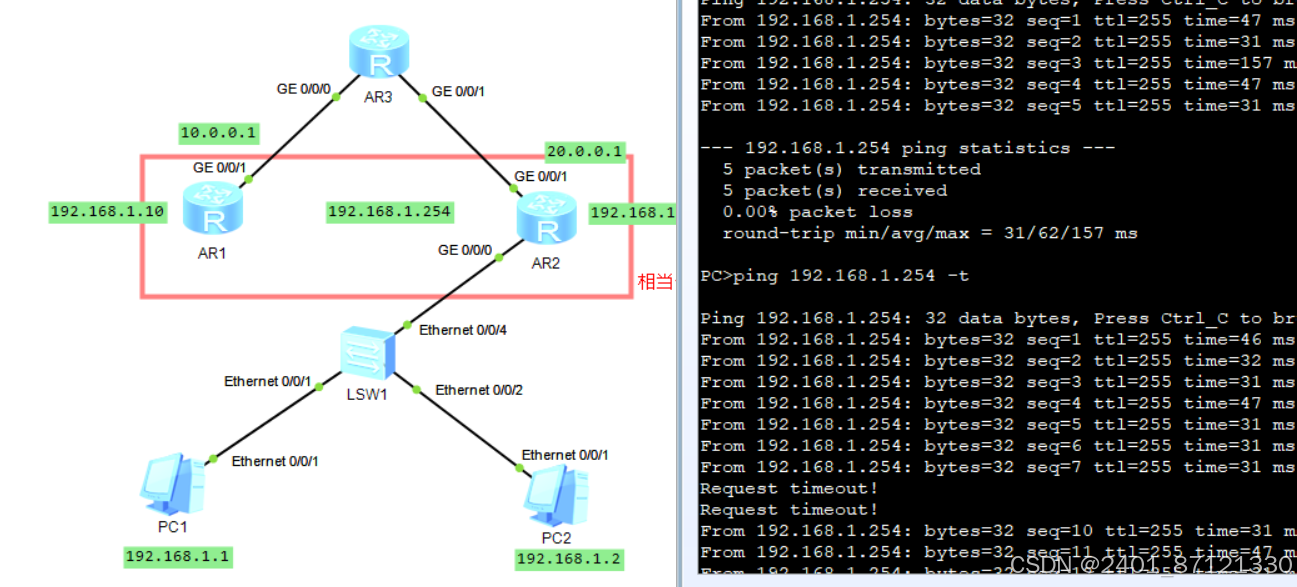

如果把AR1和LSW1之间的连线断开

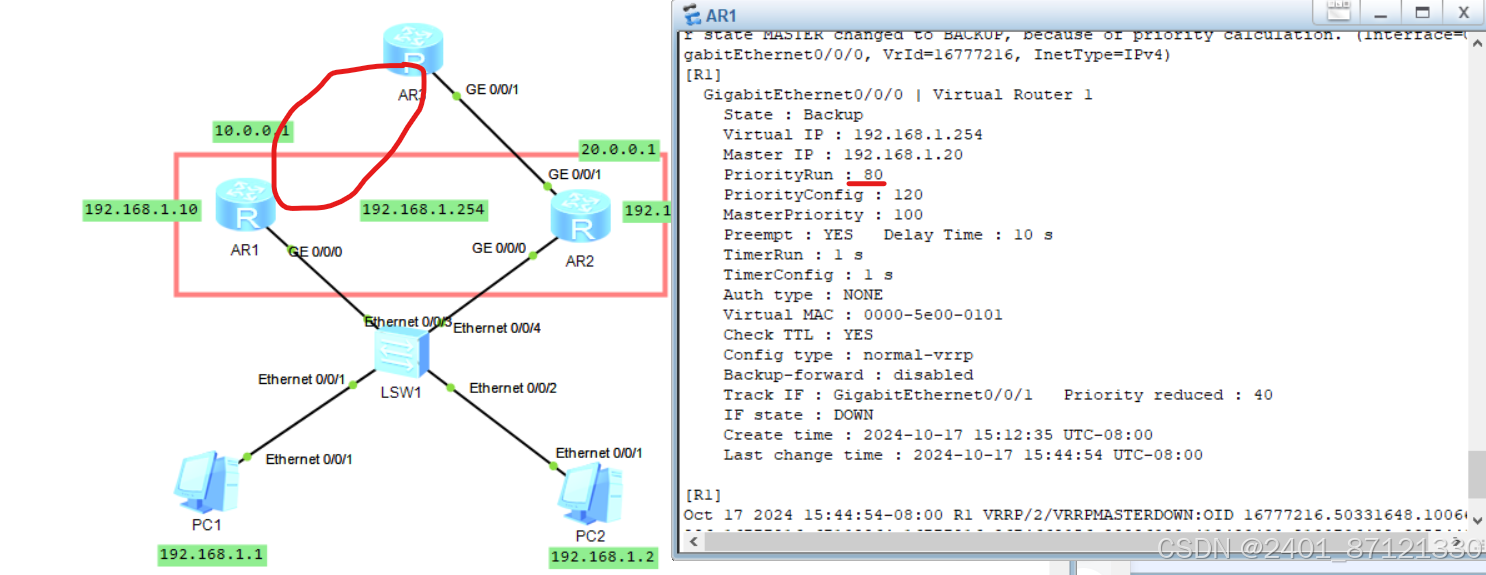

如果AR1和AR3之间断开
3.状态机
状态机：VRRP协议定义了三种状态机：初始状态（Initialize）、活动状态（Master）、备份状态（Backup）。只有处于Master状态的设备可以转发数据包。
-
master路由器（主路由器）所有流量由主路由器转发，默认每隔1s发送vrrp报文
-
备份（backup）路由器 无实际作用，等待成为主路由器，默认3s收不到报文就自己升级为master
-
VRID 只有vrid编号相同，才能使用同一个虚拟网关
-
虚拟网关 通过vrrp虚拟出来的网关ip地址
4.VRRP抢占模式
-
抢占模式（Preempt Mode）
当Backup设备检测到Master设备恢复时，如果启用了抢占模式，Backup设备会根据优先级重新竞争Master角色。如果Backup设备的优先级高于当前Master设备，则Backup设备会抢占Master角色，成为新的Master。
立即抢占：默认模式，主设备只要好了立马重新变成主设备
延迟抢占：主设备恢复后 等待一定时间后，再成为主设备，保证稳定性
-
非抢占模式（No Preempt Mode）
当Backup设备检测到Master设备恢复时，如果未启用抢占模式，Backup设备不会尝试抢占Master角色。即使Backup设备的优先级高于当前Master设备，当前Master设备也会继续保持其角色。
