Verilog和Matlab实现RGB888互转YUV444

news 2025/5/6 13:25:43

文章目录

一、色彩空间
- 1.1 RGB色彩空间
- 1.2 CMYK色彩空间
- 1.3 YUV色彩空间
二、色彩空间转换公式
- 2.1 RGB转CMYK
- 2.2 CMYK转RGB
- 2.3 RGB888转YUV444
- 2.4 YUV444转RGB888
三、MATLAB实现RGB888转YUV444
- 3.1 matlab代码
- 3.2 matlab结果
- 3.3 保存原始图像数据和转换成yuv后的图像数据
四、Verilog实现RGB888转YUV444
- 4.1 verilog代码
- 4.2 仿真观察
五、MATLAB实现YUV444转RGB888
- 5.1 matlab代码
- 5.2 matlab结果
六、Verilog实现YUV444转RGB888
- 6.1 Verilog代码
- 6.2 仿真观察

一、色彩空间

色彩空间就是显示一幅图像所使用的特定颜色组合，不同的应用场景会使用不同的色彩空间。常见的色彩空间有RGB、CMYK、HSV、LAB以及YUV等等。

1.1 RGB色彩空间

RGB色彩空间最常用的用途就是显示器领域，利用物理中光的三原色可以叠加成不同颜色的原理；因此一个像素由R、G、B三种颜色分量组成，在RGB色彩空间中，R、G、B三个分量的属性是独立的，每个分量数字越大，对应的颜色占比就越大。常见的RGB格式有RGB888、RGB565、RGB555等等，其中RGB888表示每种颜色分量都有256级，所以RGB888能表示256 * 256 * 256=1677w种颜色。RGB色彩空间应用十分广泛，但不适合做图像处理，因为人眼视网膜上存在两种视敏细胞：锥状细胞和杆状细胞这两种细胞对颜色和亮度的感知程度不一样（具体可以去了解以下人眼系统构成），总之就是人眼对亮度的感知大于对颜色的感知。而RGB三种分量都与亮度有关系，因此做图像处理时，改变任意分量对亮度都会产生影响，因此RGB色彩空间通常只是用来显示。

在这里插入图片描述

1.2 CMYK色彩空间

CMYK色彩空间的使用场景是印刷、打印等领域，当光线照射到一个物体上时，物体将吸收一部分光，并将剩下的光进行反射，反射的光线就是我们所看见的物体颜色，这也是与RGB色彩空间的根本不同之处。CMYK颜色模型使用青、品红、黄、黑四个通道来表示颜色，青、品红、黄三个通道分别对应RGB的补色，K通道表示黑色墨水的量

在这里插入图片描述
因此RGB色域更广，CMYK相较于RGB色域有限，所以存在一些RGB里的颜色在印刷时无法显示的情况，这些CMYK色域不包含的颜色在印刷时会丢失。

1.3 YUV色彩空间

YUV是指亮度分量和色度分量都分开表示的像素格式，在 YUV空间中，每一个颜色有一个亮度信号 Y，和两个色度信号 U 和V。亮度信号是强度的感觉，它和色度信号断开，这样的话强度就可以在不影响颜色的情况下改变，是一种模拟信号，最初用于模拟电视广播。

YCbCr 则是在世界数字组织视频标准研制过程中作为ITU - R BT.601 建议的一部分，其实是YUV经过缩放和偏移的翻版，YCbCr 是 YUV 的一种数字形式，专为数字图像和视频处理而设计。它通常用于数字视频压缩（如 JPEG、MPEG 等）。YCbCr其中Y是指亮度分量，Cb指蓝色色度分量，而Cr指红色色度分量。

YUV是一种模拟信号，其色彩模型源于RGB，常用于模拟广播电视中；在某些情况下，YUV 的分量可以超出 0-255 的范围，尤其是在模拟信号中。
YCbCr是一种数字信号，是YUV压缩和偏移的结果，广泛用于数字视频编码、图像压缩和传输（例如，JPEG、MPEG、H.264 等）；分量的范围通常被限制在 0-255（对于 8 位图像）。在某些情况下，Cb 和 Cr 可能会在 -128 到 127 的范围内（有符号值）。

一般人们所讲的YUV大多是指YCbCr。YCbCr 有许多采样格式，是在获取原始图像数据时采用的策略。如YUV444，YUV422，YUV420 。

YUV 4：4：4表示每一个 Y 分量对应一对 UV 分量，每像素占用（Y + U + V = 8 + 8 + 8 = 24bits）

在这里插入图片描述

YUV 4：2：2表示每两个 Y 分量对应一对 UV 分量，每像素占用（Y + 0.5U + 0.5V = 8 + 4 + 4 = 16bits）

在这里插入图片描述

YUV 4：2：0表示每四个 Y 分量对应一对 UV 分量，每像素占用（Y + 0.25U + 0.25V = 8 + 2 + 2 = 12bits）

在这里插入图片描述

二、色彩空间转换公式

2.1 RGB转CMYK

第一步：将RGB色彩空间中的颜色映射到CMY色彩空间中R，G，B值除以255，将范围从0…255更改为0~1

$R^{'}=R/255$
$G^{'}=G/255$
$B^{'}=B/255$
第二步：计算出黑色K的量值：
$K=1 - max(R^{'},G^{'},B^{'})$
第三步：计算出C(青色)，M(品红)，Y(红色)的值：
$C =（1 - R^{'} - K）/ (1 - K)$
$M =（1 - G^{'} - K）/ (1 - K)$
$Y =（1 - B^{'} - K）/ (1 - K)$

例如R、G、 B = 88、137、142转换成CMYK就等于C、M、Y、K=38、4、0、44（单位%）

在这里插入图片描述

2.2 CMYK转RGB

$R = 255 * （ 1 - C ） * （ 1 - K ）$
$G = 255 * （ 1 - M ） * （ 1 - K ）$
$B = 255 * （ 1 - Y ） * （ 1 - K ）$

例如C、M、Y、K=38、4、0、44（单位%）等于R、G、 B = 89、137、143

在这里插入图片描述

2.3 RGB888转YUV444

不同的视频协议标准中，公式有所区别:

标准数字电视（SDTV）约定使用BT.601中规定的色彩空间，按照BT.656中规定的方法传输数据。
高清数字电视（HDTV）约定使用BT.709中规定的色彩空间，按照BT.1120中规定的方法传输数据。
超高清数字电视（UHDTV）约定使用BT.2020中规定的色彩空间，按照BT.2020中规定的方法传输数据。

不同的协议中，YCbCr也有不同的形式分为：TV range、full range。TV range 主要是广播电视采用的标准， full range主要是pc端采用的标准，所以full range 有时也叫 pc range。不同的形式，YCbCr的分量取值范围也不同：

TV range 的各个分量的范围为： YUV Y∈[16,235] Cb∈[16-240] Cr∈[16-240]
full range 的各个分量的范围均为：[0-255]

本文采用BT.601规范中的full range形式，因此RGB转换YUV公式为：

$Y = 0.299 * R + 0.587 * G + 0.114 * B$
$U = - 0.169 * R - 0.331 * G + 0.5 * B + 128$
$V = 0.5 * R - 0.419 * G - 0.081 * B + 128$

2.4 YUV444转RGB888

$R = Y + 1.402 * V - 1.402 * 128$
$G = Y - 0.344 * U - 0.714 * V + 1.058 * 128$
$B = Y + 1.772 * U - 1.772 * 128$

三、MATLAB实现RGB888转YUV444

3.1 matlab代码

clear all; close all; clc;
% 读取 BMP 图像
bmpImage = imread('...\...\...\...\....\....\....\yuanyang.bmp');% 确保图像是 RGB 格式
if size(bmpImage, 3) ~= 3error('输入图像必须是 RGB 格式');
end% 将 RGB 图像转换为 YUV
R = double(bmpImage(:,:,1));
G = double(bmpImage(:,:,2));
B = double(bmpImage(:,:,3));Y = 0.299 * R + 0.587 * G + 0.114 * B;
U = -0.169 * R - 0.331 * G + 0.5 * B + 128; % 加上128以偏移
V = 0.5 * R - 0.419 * G - 0.081 * B + 128; % 加上128以偏移% 将 YUV 转换为 uint8 类型
Y = uint8(Y);
U = uint8(U);
V = uint8(V);% 创建一个 YUV 整体图像（将 Y、U、V 通道堆叠在一起）
YUV_image = cat(3, Y, U, V);% 显示图像
figure;% 显示原图像
subplot(2, 4, 1);
imshow(bmpImage);
title('原始图像');% 显示 R 通道
subplot(2, 4, 2);
imshow(bmpImage(:,:,1)); % 显示 R 通道
title('R 通道');% 显示 G 通道
subplot(2, 4, 3);
imshow(bmpImage(:,:,2)); % 显示 G 通道
title('G 通道');% 显示 B 通道
subplot(2, 4, 4);
imshow(bmpImage(:,:,3)); % 显示 B 通道
title('B 通道');% 显示 YUV 整体图像
subplot(2, 4, 5); % 合并多个子图用于显示 YUV 整体图像
imshow(YUV_image);
title('YUV 整体图像');% 显示 Y 通道
subplot(2, 4, 6);
imshow(Y);
title('Y 通道');% 显示 U 通道
subplot(2, 4, 7);
imshow(U);
title('U 通道');% 显示 V 通道
subplot(2, 4, 8);
imshow(V);
title('V 通道');

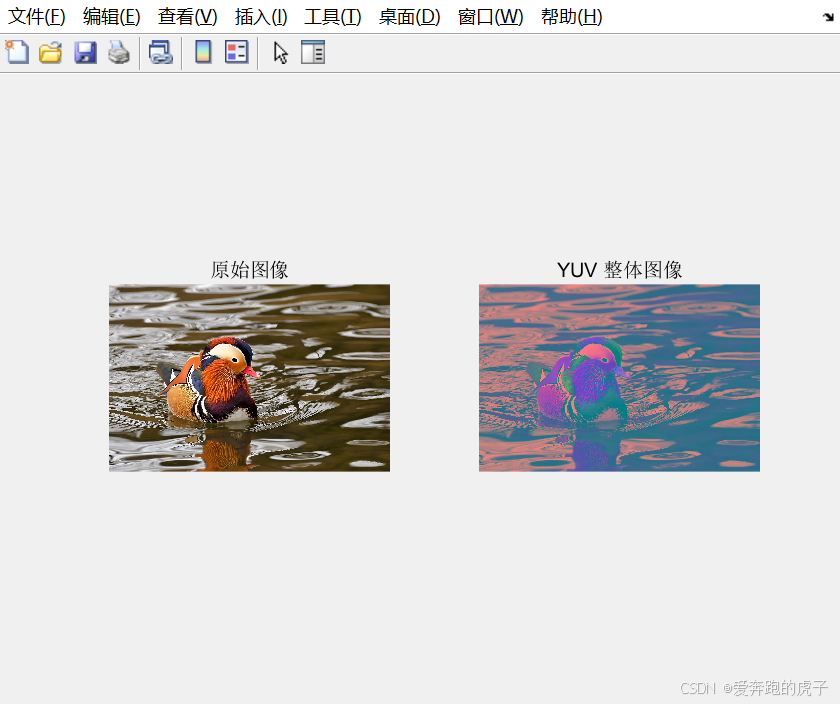

3.2 matlab结果

在这里插入图片描述

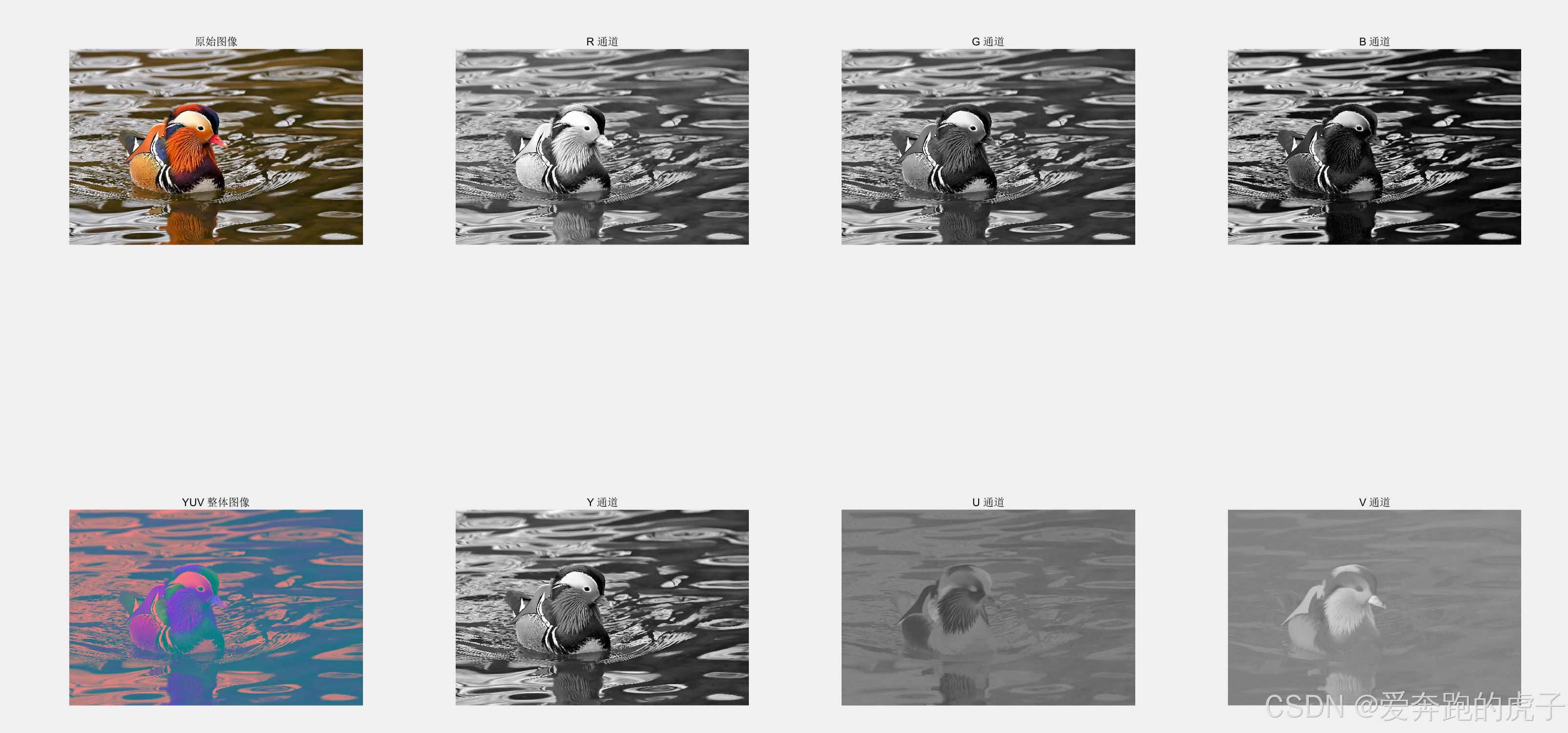

这是RGB转YUV后的图片，我们还可以把每个通道单独显示出来，如下所示：

在这里插入图片描述

3.3 保存原始图像数据和转换成yuv后的图像数据

% 保存原始图像的 RGB 数据
fileID = fopen('original_image_data.dat', 'w');
for row = 1:size(bmpImage, 1)fprintf(fileID, '%s\n', sprintf('%02X %02X %02X ', bmpImage(row, :, 1), bmpImage(row, :, 2), bmpImage(row, :, 3)));
end
fclose(fileID);% 保存 YUV 图像的数据
fileID = fopen('yuv_image_data.dat', 'w');
for row = 1:size(YUV_image, 1)fprintf(fileID, '%s\n', sprintf('%02X %02X %02X ', YUV_image(row, :, 1), YUV_image(row, :, 2), YUV_image(row, :, 3)));
end
fclose(fileID);

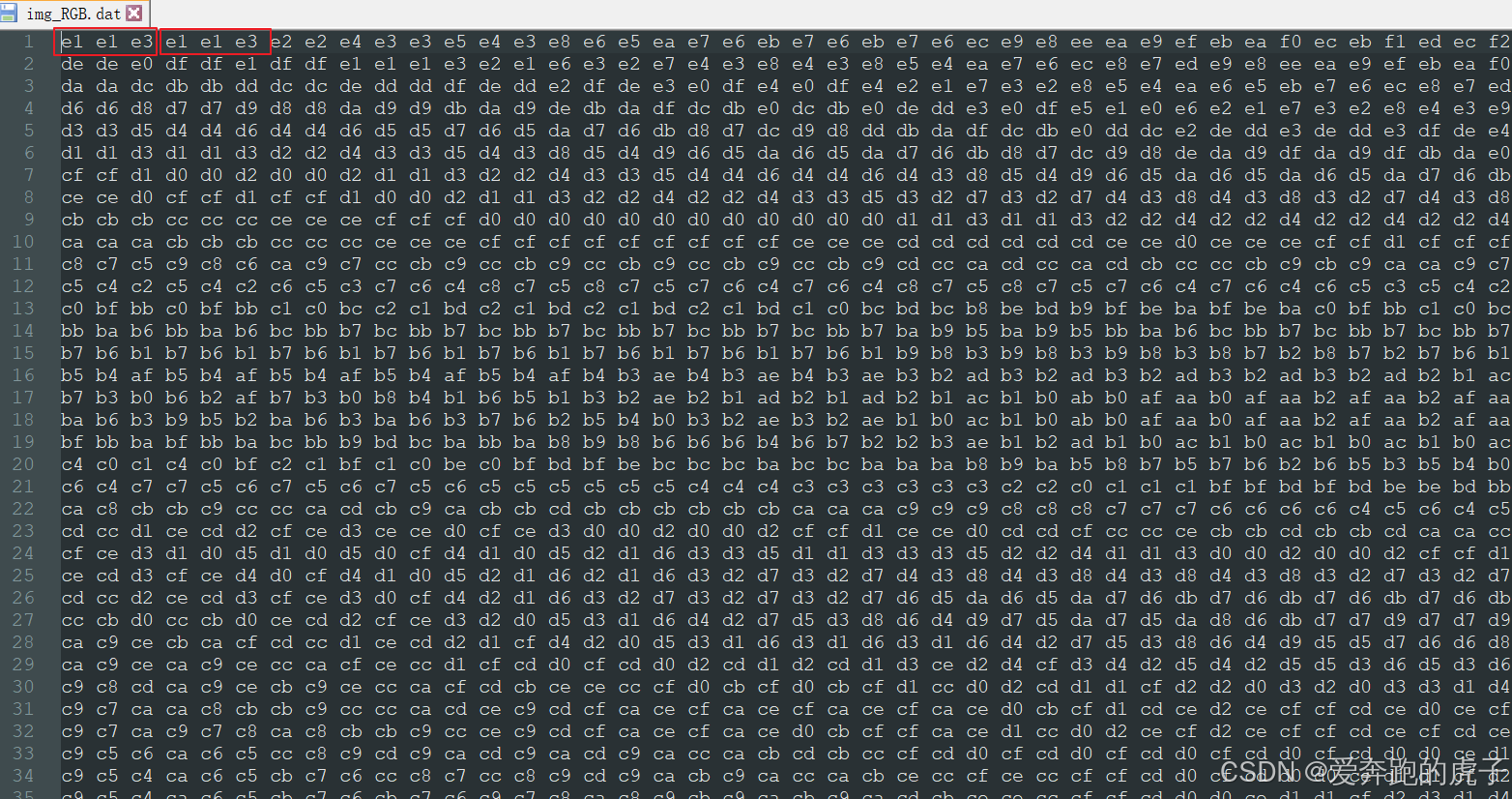

打开两个数据文件,原始图像RGB数据如下：

在这里插入图片描述
原始图像RGB数值如上所示，排列方式为R、G、B，例如第一个像素点的RGB值就是 0xe1e1e3，接下来打开转换后的YUV数据文件：

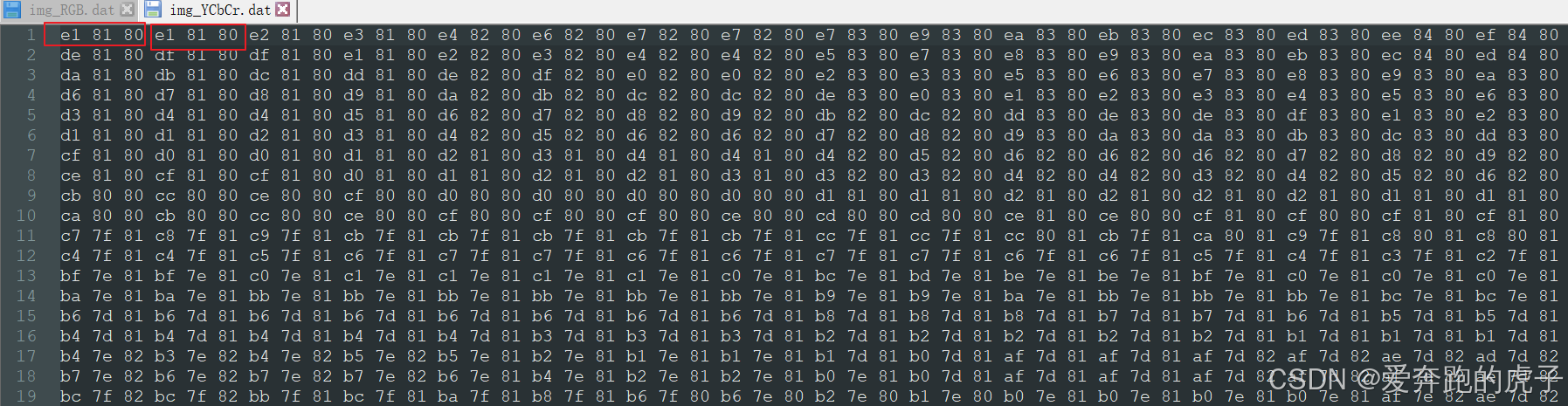

在这里插入图片描述
转换后的图像YUV数值如上所示，排列方式为Y、U、V，例如第一个像素点的YUV值就是 0xe18180，我们根据公式手动验证一下，转换后的数值是否正确：

Y = 0.299 * 225 + 0.587225 + 0.114227 = 225.228；四舍五入后 Y = 225 = 0xe1
U = -0.169 * 225 - 0.331 * 225 + 0.5 * 227 + 128 = 129 = 0x81
V=0.5 225 - 0.419225 -0.081 * 227 + 128 = 127.838；四舍五入后 V = 128 = 0x80

说明转换后的YUV数值正确，接下来我们用Verilog实现转换

四、Verilog实现RGB888转YUV444

因为转换公式里有小数，而FPGA不能直接对小数进行运算，一般的处理方式就是将浮点数转成定点数来计算，例如0.299可以写成306（0.2991024）然后再进行运算，运算完成后的结果右移10位就行。例如0.299 * 248 = 74.152，浮点数转成定点数运算就是 306248 /1024 = 74.109。计算结果有误差，所以要选择合适的扩大位宽使得计算误差在可接受范围内，Verilog代码如下：

4.1 verilog代码

`timescale 1ns / 1ps
module rgb2yuv(input                                               clk             ,input                                               rst             ,//输入RGB原始信号input                                               i_data_valid    ,input           [7:0]                               i_data_r        ,input           [7:0]                               i_data_g        ,input           [7:0]                               i_data_b        ,//输出转行后的yuv信号output                                              o_data_valid    ,output          [7:0]                               o_data_y        ,output          [7:0]                               o_data_u        ,output          [7:0]                               o_data_v
);//Y= 0.299*R + 0.587*G + 0.114*B
//U=-0.169*R - 0.331*G + 0.500*B + 128
//V= 0.500*R - 0.419*G - 0.081*B + 128/****************parameter********************/
parameter   Y_PARA_R    = 306,   // 0.299*1024Y_PARA_G    = 601,   // 0.587*1024Y_PARA_B    = 117;   // 0.114*1024parameter   U_PARA_R    = 173,   // 0.169*1024U_PARA_G    = 339,   // 0.331*1024U_PARA_B    = 512;   // 0.500*1024parameter   V_PARA_R    = 512,   // 0.500*1024V_PARA_G    = 429,   // 0.419*1024V_PARA_B    = 83 ;   // 0.081*1024parameter   BASE        = 131072;// 128*1024/*******************reg***********************/
reg     [1:0]   ro_data_valid   ;
reg     [17:0]  ro_data_y       ;
reg     [17:0]  ro_data_u       ;
reg     [17:0]  ro_data_v       ;
reg     [17:0]  r_y1            ;
reg     [17:0]  r_y2            ;
reg     [17:0]  r_y3            ;
reg     [17:0]  r_u1            ;
reg     [17:0]  r_u2            ;
reg     [17:0]  r_u3            ;
reg     [17:0]  r_v1            ;
reg     [17:0]  r_v2            ;
reg     [17:0]  r_v3            ;/******************wire***********************/
/******************assign*********************/
assign o_data_valid = ro_data_valid[1]     ;
assign o_data_y     = ro_data_y[17:10]     ;
assign o_data_u     = ro_data_u[17:10]     ;
assign o_data_v     = ro_data_v[17:10]     ;//1 clock
always @(posedge clk) beginr_y1 = (i_data_r * Y_PARA_R);r_y2 = (i_data_g * Y_PARA_G);r_y3 = (i_data_b * Y_PARA_B);
endalways @(posedge clk) beginr_u1 = (i_data_r * U_PARA_R);r_u2 = (i_data_g * U_PARA_G);r_u3 = (i_data_b * U_PARA_B);
endalways @(posedge clk) beginr_v1 = (i_data_r * V_PARA_R);r_v2 = (i_data_g * V_PARA_G);r_v3 = (i_data_b * V_PARA_B);
end//2 clock
always @(posedge clk) beginro_data_y = r_y1 + r_y2 + r_y3;ro_data_u = r_u3 - r_u1 - r_u2 + BASE;ro_data_v = r_v1 - r_v2 - r_v3 + BASE;
end//sync_validalways @(posedge clk) beginro_data_valid <= {ro_data_valid[0],i_data_valid};
endendmodule

整体转换周期只有两个时钟周期，所以valid信号要打两拍。

4.2 仿真观察

整体仿真环境如《详解BMP图片格式以及关于Verilog图像处理的仿真环境搭建》里的一样，直接把本模块例化进去就可以：

rgb2yuv u_rgb2yuv(.clk           ( clk                ),.rst           ( reset              ),.i_data_valid  ( valid_i            ),.i_data_r      ( img_data_i[23:16]  ),.i_data_g      ( img_data_i[15:8]   ),.i_data_b      ( img_data_i[7:0]    ),.o_data_valid  ( valid_o            ),.o_data_y      ( img_data_o[23:16]  ),.o_data_u      ( img_data_o[15:8]   ),.o_data_v      ( img_data_o[7:0]    )
);

运行仿真：

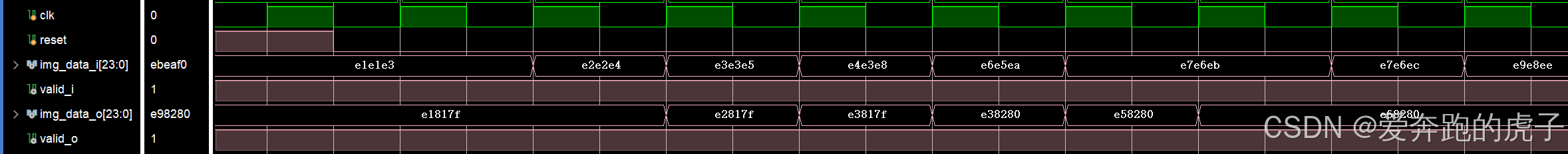

在这里插入图片描述
从打印信息来看，文件初始化完成。

我们可以看到，输入的第一个RGB是 0xe1e1e3和matlab的数值一样，输出的第一个YUV像素值是0xe1817f和matlab给的0xe18180不一致，这是因为matlab采取的四舍五入，fpga只能取整，所以这就是fpga计算小数带来的误差，我们打开输出文件夹：

在这里插入图片描述
我们可以看到原始图像已经转换成了yuv格式，图片和matlab显示的一致，至此rgb转yuv已完成。

五、MATLAB实现YUV444转RGB888

5.1 matlab代码

clear all; close all; clc;
% 读取 YCbCr 图像
% 假设 YCbCr 图像文件名为 'input_ycbcr.png'
ycbcr_image = imread('...\...\...\...\....\....\....\new_img.bmp');% 显示原始 YCbCr 图像
figure;
subplot(1, 2, 1);
imshow(ycbcr_image);
title('Original YCbCr Image');% 将 YCbCr 转换为 RGB
Y = double(ycbcr_image(:,:,1));
Cb = double(ycbcr_image(:,:,2));
Cr = double(ycbcr_image(:,:,3));% 计算 RGB
R = Y + 1.402 * (Cr - 128);
G = Y - 0.344136 * (Cb - 128) - 0.714136 * (Cr - 128);
B = Y + 1.772 * (Cb - 128);% 限制 RGB 值在 [0, 255] 范围内
R = min(max(R, 0), 255);
G = min(max(G, 0), 255);
B = min(max(B, 0), 255);% 合并 RGB 分量
RGB = cat(3, uint8(R), uint8(G), uint8(B));% 显示转换后的 RGB 图像
subplot(1, 2, 2);
imshow(RGB);
title('Converted RGB Image');

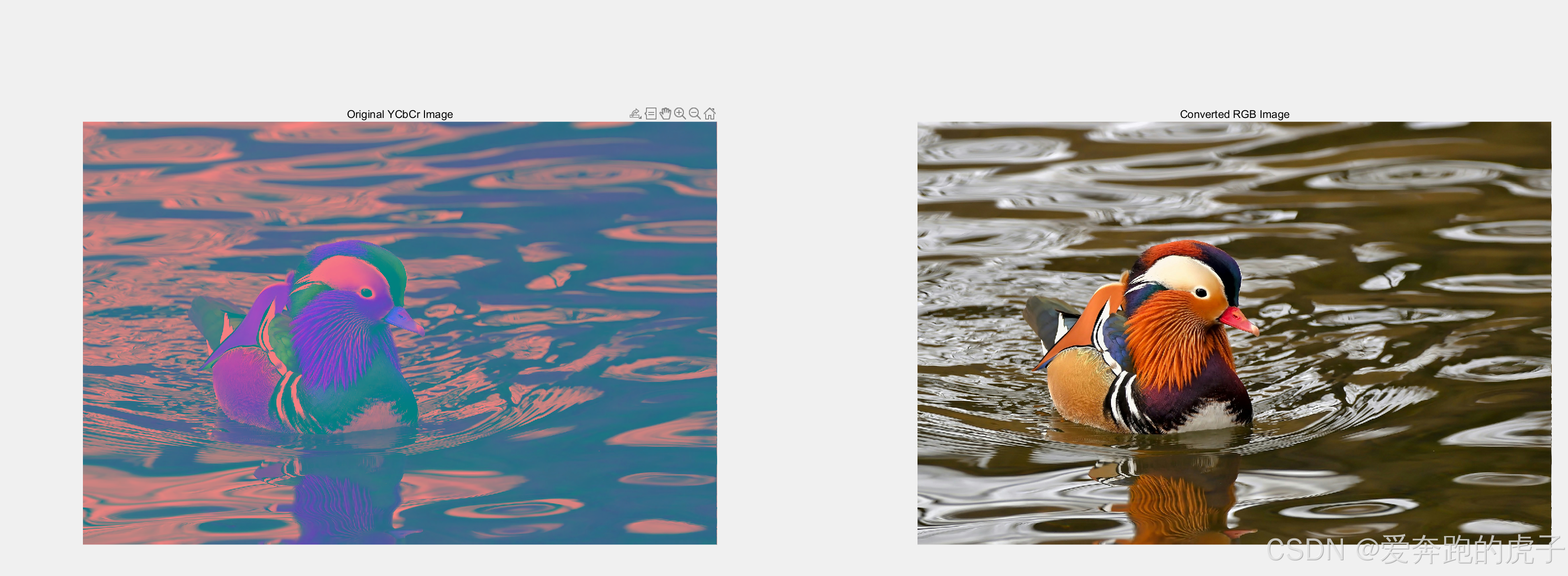

5.2 matlab结果

在这里插入图片描述
我们可以看到将已经转成YUV格式的图片通过这个公式有转会了RGB格式，与原图一致。

六、Verilog实现YUV444转RGB888

YUV转RGB和上面一样，使用浮点数转定点数就好，但是注意溢出的问题，最后还要将RGB数值限幅到[0-255]，代码如下：

6.1 Verilog代码

`timescale 1ns / 1ps
module yuv2rgb(input                                               clk             ,input                                               rst             ,//输入YUV原始信号input                                               i_data_valid    ,input           [7:0]                               i_data_y        ,input           [7:0]                               i_data_u        ,input           [7:0]                               i_data_v        ,//输出转行后的rgb信号output                                              o_data_valid    ,output   reg       [7:0]                            o_data_r        ,output   reg       [7:0]                            o_data_g        ,output   reg       [7:0]                            o_data_b
);//R = Y + 1.402 * (V - 128)                     = Y + 1.402*V - 1.402 * 128
//G = Y - 0.344 * (U - 128) - 0.714 * (V - 128) = Y - 0.344*U - 0.714*V + 1.058*128
//B = Y + 1.772 * (U - 128)                     = Y + 1.772*U - 1.772 * 128/****************parameter********************/
parameter   R_PARA_V    = 1436;   // 1.402*1024parameter   G_PARA_U    = 352,    // 0.344*1024G_PARA_V    = 731;    // 0.714*1024parameter   B_PARA_U    = 1815;   // 1.772*1024parameter   BASE1       = 183763, // 1.402*128*1024BASE2       = 138674, // 1.058*128*1024BASE3       = 223260; // 1.772*128*1024/*******************reg***********************/
reg     [19:0]  r_r1            ;
reg     [19:0]  r_r2            ;
reg     [19:0]  r_g1            ;
reg     [19:0]  r_g2            ;
reg     [19:0]  r_b1            ;
reg     [2:0]   ro_data_valid   ;
reg     [19:0]  ro_data_r       ;
reg     [19:0]  ro_data_g       ;
reg     [19:0]  ro_data_b       ;
/******************assign*********************/
assign o_data_valid = ro_data_valid[2]     ;//1clock
always @(posedge clk) beginr_r1 <= {i_data_y,10'b0};r_r2 <= i_data_v * R_PARA_V;
endalways @(posedge clk) beginr_g1 <= i_data_u * G_PARA_U;r_g2 <= i_data_v * G_PARA_V;
endalways @(posedge clk) beginr_b1 <= i_data_u * B_PARA_U;
end//2clock
always @(posedge clk) beginro_data_r <= r_r1 + r_r2 - BASE1;ro_data_g <= r_r1 - r_g1 - r_g2 + BASE2;ro_data_b <= r_r1 + r_b1 - BASE3;
end//3clock
always @(posedge clk) beginif(ro_data_r[19]==1'b1)begin     //若结果为负数，则变为0o_data_r <= 8'd0;end else beginif(ro_data_r[18]==1'b1)      //如果超过了255，则限幅到255o_data_r <= 8'd255;elseo_data_r <= ro_data_r[17:10];end
endalways @(posedge clk) beginif(ro_data_g[19]==1'b1)begin     //若结果为负数，则变为0o_data_g <= 8'd0;end else beginif(ro_data_g[18]==1'b1)      //如果超过了255，则限幅到255o_data_g <= 8'd255;elseo_data_g <= ro_data_g[17:10];end
endalways @(posedge clk) beginif(ro_data_b[19]==1'b1)begin     //若结果为负数，则变为0o_data_b <= 8'd0;end else beginif(ro_data_b[18]==1'b1)      //如果超过了255，则限幅到255o_data_b <= 8'd255;elseo_data_b <= ro_data_b[17:10];end
endalways @(posedge clk) beginro_data_valid <= {ro_data_valid[1:0],i_data_valid};
endendmodule

6.2 仿真观察

打开仿真，先看打印信息：
在这里插入图片描述

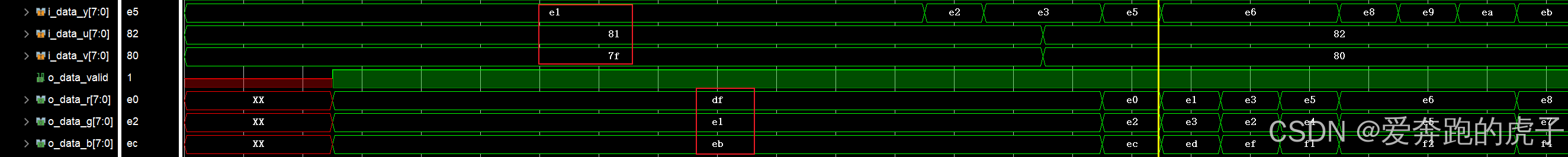

图片初始化完成，我们再来观察数值：

输入的第一个YUV数值是0xe1817f，与前文RGB转出的YUV数值一致。我们可以看到输出的RGB数值为0xdfe1eb，转换成十进制就是（223，225，235），而最原始的图片第一个RGB数值是(225，225，227)这也是转换两次后的误差导致。我们打开输出文件夹：
