一、IIC篇

先记录I2C的基础知识和注意事项等。

1.I2C是一个半双工的串行通信协议，通讯依靠时钟线来同步数据的发送和接收，在SDA传输数据的过程中，都要有一个时钟信号配合，所以时序就非常重要。

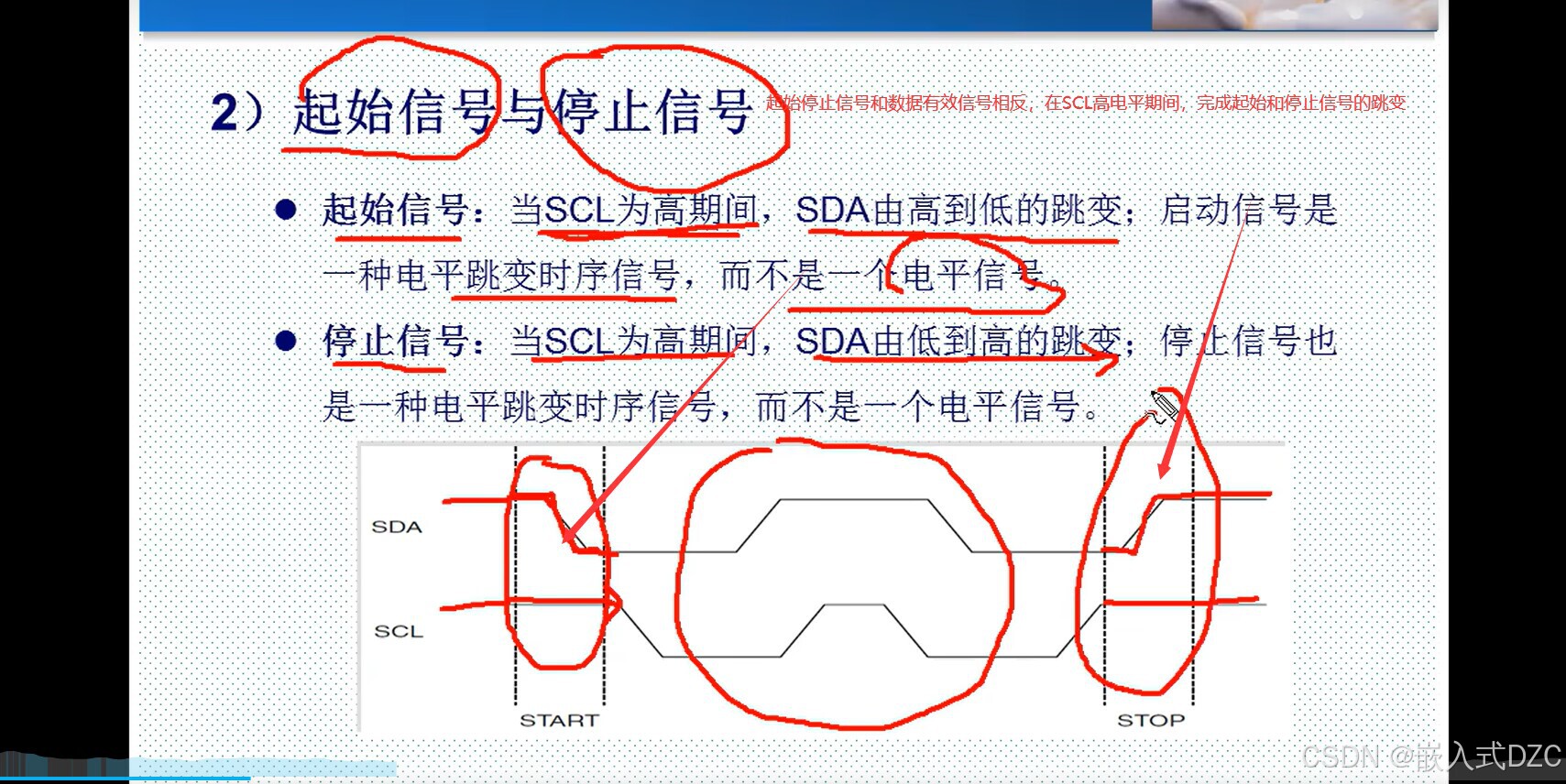

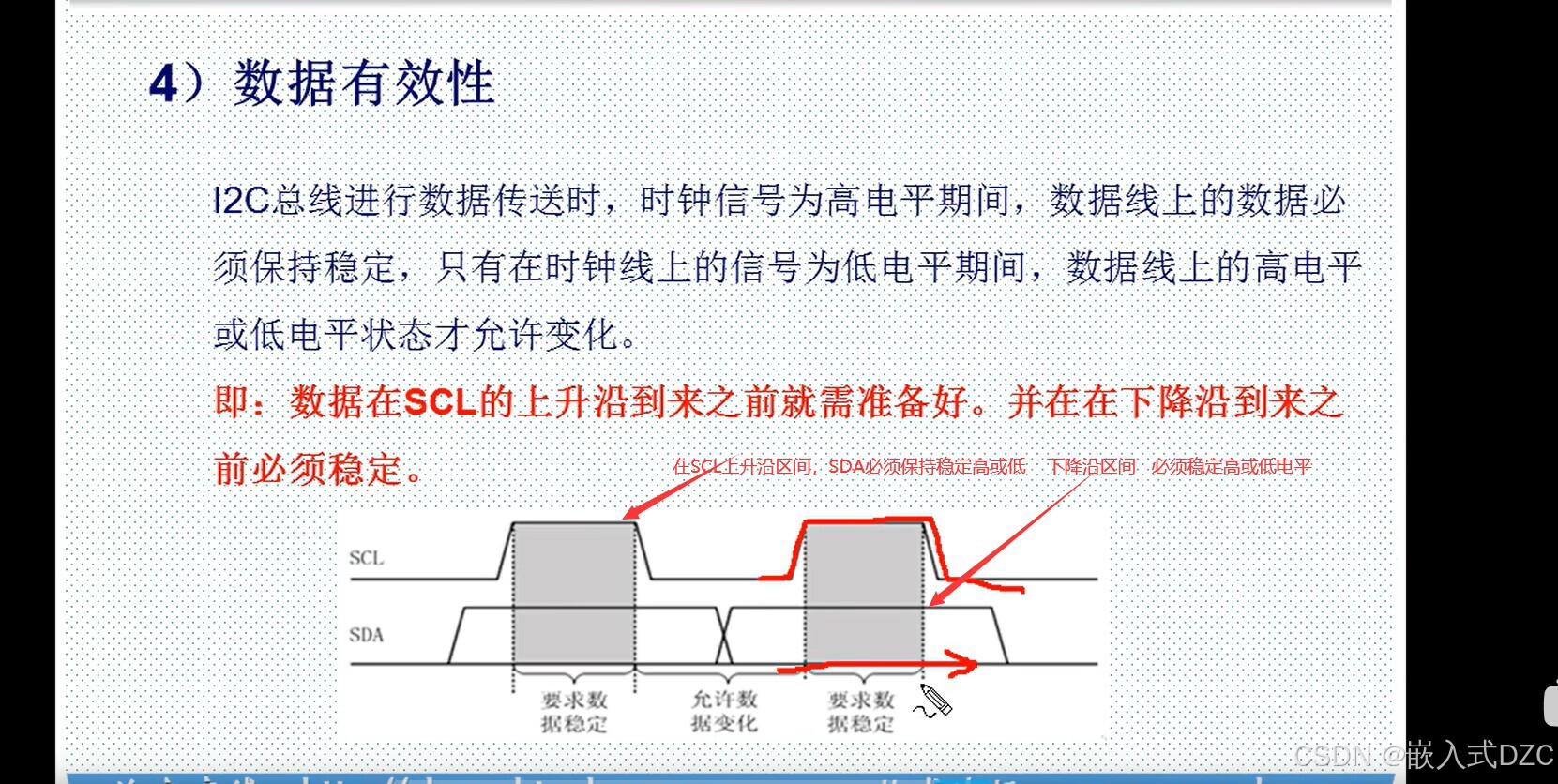

时序包含起止信号跳变，数据有效性

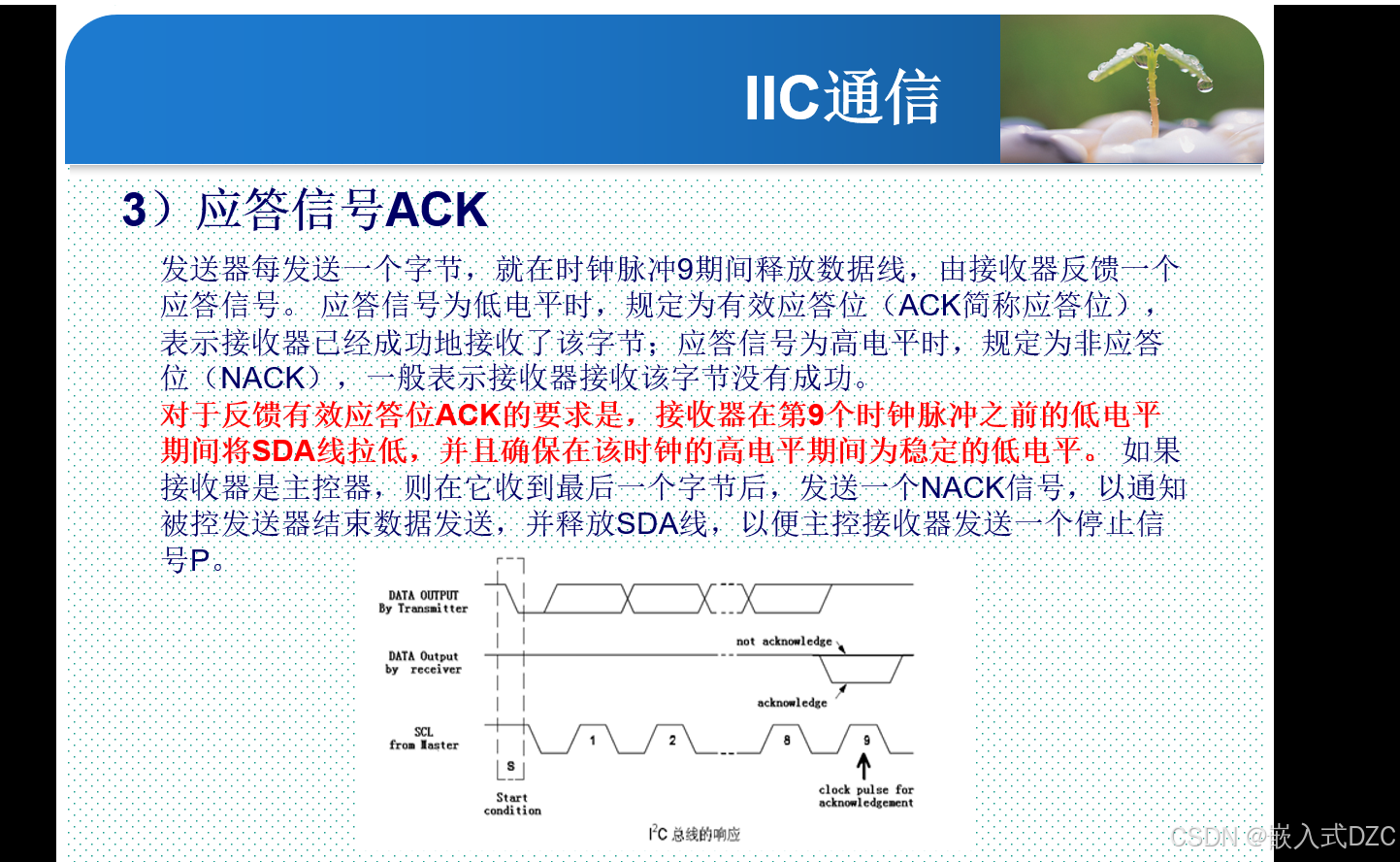

以及在没发送一个字节数据后的应答信号有效性判断

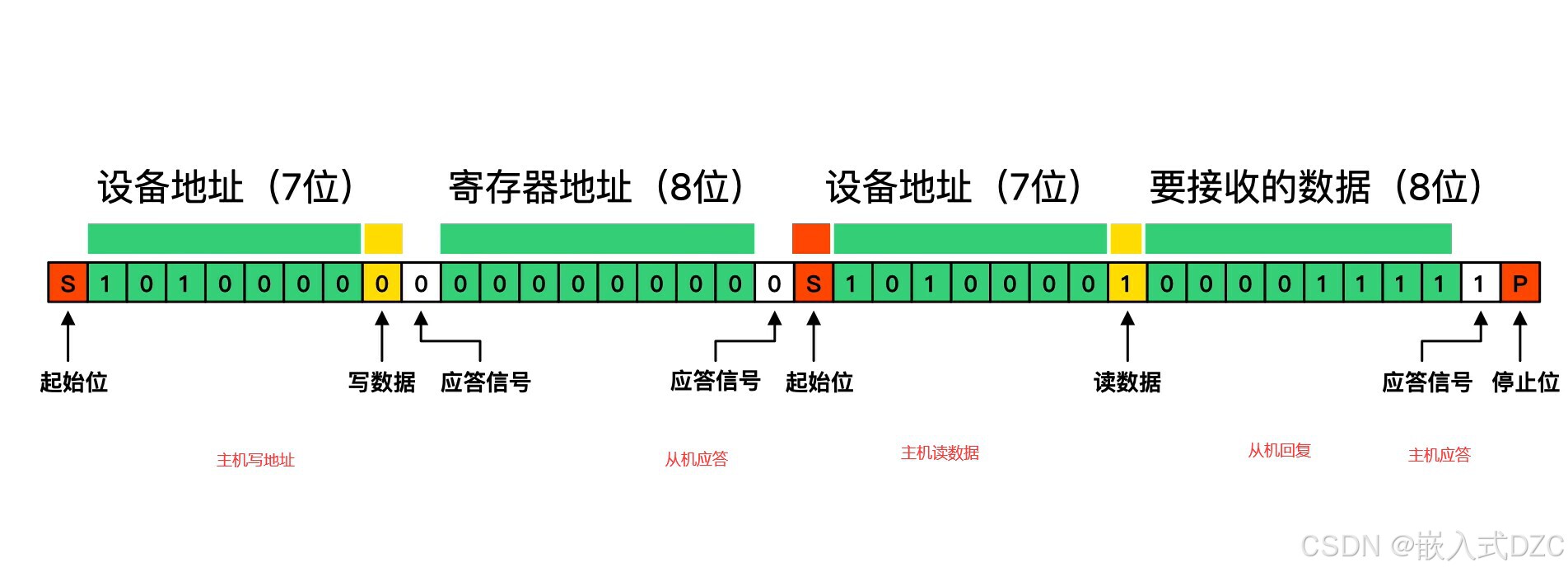

一条完整的数据帧格式如下

I2C特点：

1. 标准模式（Standard Mode）：100 Kbps
2. 快速模式（Fast Mode）：400 Kbps
3. 高速模式（High speed mode）：3.4 Mbps
4. 超快速模式（Ultra fast mode）：5 Mbps
5. 最大主设备数：无限制；
6. 最大从机数：理论上，1008个从节点，寻址模式的最大节点数为2的7次方或2的10次方，但有16个地址保留用于特殊用途
7. 一个 SCL 时钟脉冲传输一个数据位，传输一个字节带有一个应答位
8. 从机设备具有唯一的寻址地址
9. 总线进入空闲状态， SCL 和 SDA 都为高电平
10. I2C通讯支持：7 位寻址和10 位寻址两种模式
11. 如果总线上从机接收数据，在第 9 个时钟周期不响应主机，从机必须发送 NACK。如果总线上主机接收数据，第 9 个周期发送 NACK，从机接收到 NACK，从机停止发送数据

• 发送停止条件释放总线 ；
• 发送重新开始条件开始一个新的通信

12.每传输一个字节，后面跟随一个应答位。通过将 SDA 线拉低，来允许接收端回应发送端。ACK 为 一个低电平信号，当时钟信号为高时， SDA 保持低电平则表明接收端已成功接收到发送端的数据。当主机作为发送器件时，如果从机上产生无响应信号（NACK） ，主机可以产生停止信号来退出数据传输，或者产生重复起始信号开始新一轮的数据传输。当主机作为接收器件时，发生无响应信号（NACK） ，从机释放 SDA 线，使主机产生停止信号或重复起始信号

13、总线仲裁

硬件I2C和软件I2C的区别：

I2C软件示例：

1.基于裸机版的I2C

/*******************************
