opencv学习：图像旋转的两种方法，旋转后的图片进行模板匹配代码实现
图像旋转
在图像处理中，rotate 和 rot90 是两种常见的图像旋转方法，它们在功能和使用上有一些区别。下面我将分别介绍这两种方法，并解释它们的主要区别
rot90 方法
rot90 方法是 NumPy 提供的一种数组旋转函数，它主要用于对二维数组（如图像）进行90度的旋转。这个方法比较简单，只支持90度的倍数旋转，不支持任意角度旋转。
使用NumPy进行旋转
使用NumPy的 rot90 函数对模板图像进行旋转操作。
- 逆时针旋转90度
-
rotat2=np.rot90(template,k=1) - 顺时针旋转90度
-
rotat1=np.rot90(template,k=-1)
rotate 方法
rotate 方法是 OpenCV 提供的一种图像旋转函数，它可以对图像进行任意角度的旋转。这个方法非常灵活，因为它允许用户指定旋转的中心点、旋转的角度以及缩放因子。
使用OpenCV进行旋转
使用OpenCV的 rotate 函数对模板图像进行旋转操作。
- 顺时针旋转90度
-
rotated1 = cv2.rotate(template, cv2.ROTATE_90_CLOCKWISE) - 逆时针旋转90度
-
rotated2 = cv2.rotate(template, cv2.ROTATE_90_COUNTERCLOCKWISE) - 旋转180度
-
rotated3 = cv2.rotate(template, cv2.ROTATE_180)
旋转后的图片进行模板匹配
1.需要旋转的图片和需要匹配的图片
需要旋转的图片

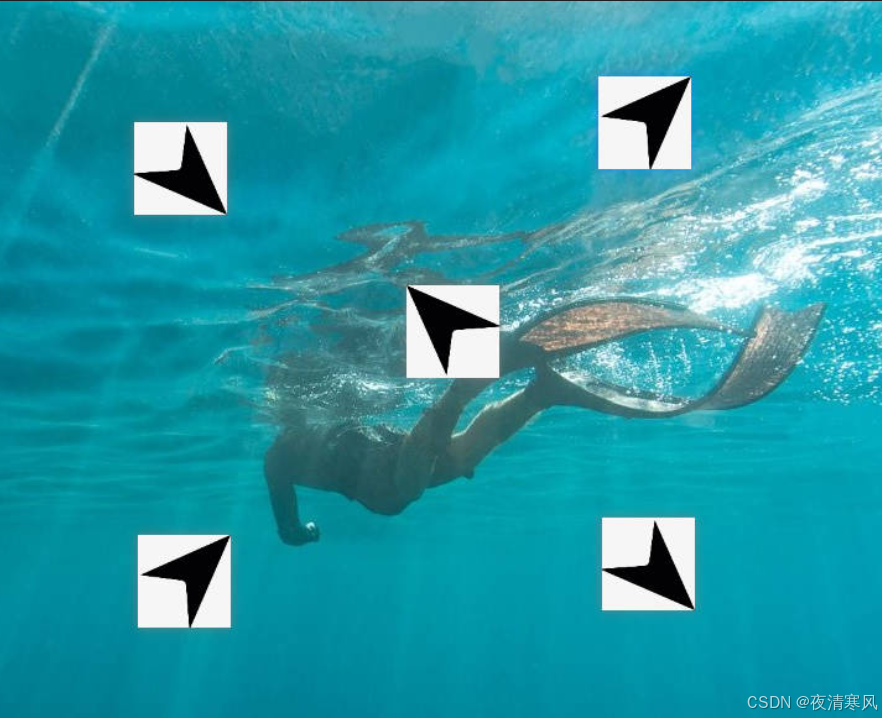

需要匹配的图片
2.读取图像文件
# 读取主图像文件 "image.jpg" 并将其转换为RGB图像
img_rgb = cv2.imread("image.jpg")# 将RGB图像转换为灰度图像，以便进行模板匹配
img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)# 读取模板图像 "jiantou.jpg" 并将其转换为灰度图像
template = cv2.imread("jiantou.jpg", 0)3.获取所有旋转后的图像进行匹配
# 循环四次，分别对应模板图像的0度、90度、180度、270度旋转
for i in range(4):# 使用numpy的rot90函数将模板图像逆时针旋转i*90度# k=-[i] 表示逆时针旋转，如果是顺时针则使用 k=irotats = np.rot90(template, k=-i)# 获取旋转后的模板图像的高度和宽度h, w = rotats.shape[:2]# 使用OpenCV的matchTemplate函数在灰度图像中寻找旋转后的模板图像的位置res = cv2.matchTemplate(img_gray, rotats, cv2.TM_CCOEFF_NORMED)# 设置匹配的阈值为0.9threshold = 0.9# 找出匹配度大于等于阈值的位置loc = np.where(res >= threshold)# 遍历所有匹配的位置，画出矩形框for pt in zip(*loc[::-1]):cv2.rectangle(img_rgb, pt, (pt[0]+w, pt[1]+h), (0, 0, 255), 1)# 显示匹配结果图像，注意这里应该在循环外部显示，否则会多次覆盖cv2.imshow('res.png', img_rgb)# 等待按键事件，以便在图像窗口中查看结果

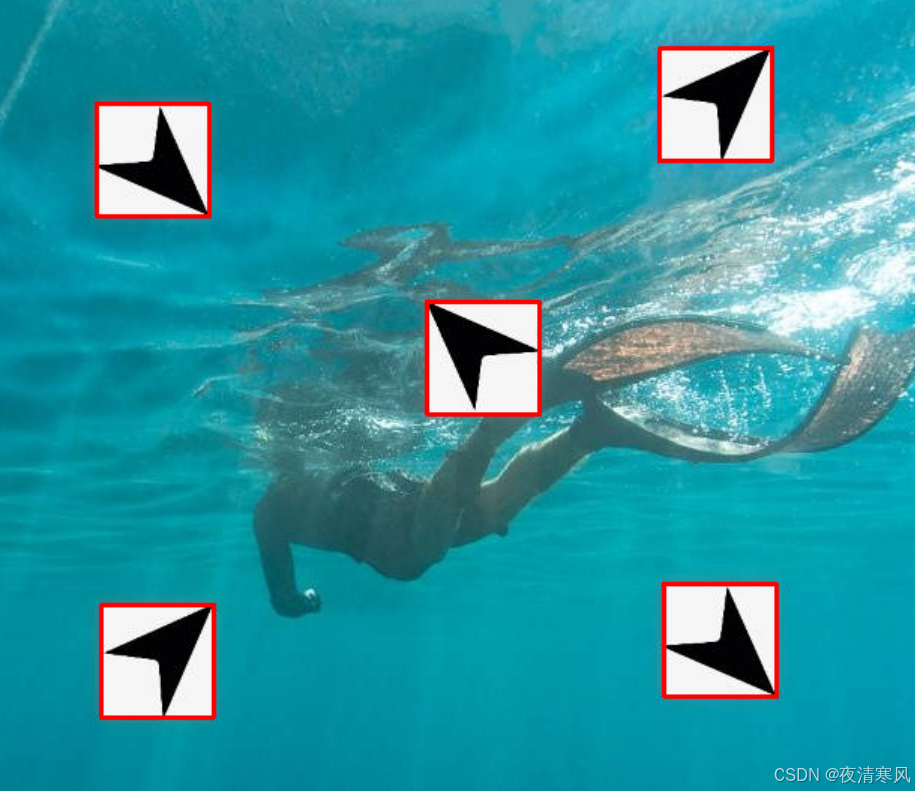

cv2.waitKey(0)4.代码结果
5.完整代码
# 导入OpenCV库
import cv2
import numpy as np# 读取主图像文件 "image.jpg" 并将其转换为RGB图像
img_rgb = cv2.imread("image.jpg")# 将RGB图像转换为灰度图像，以便进行模板匹配
img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)# 读取模板图像 "jiantou.jpg" 并将其转换为灰度图像
template = cv2.imread("jiantou.jpg", 0)# 循环四次，分别对应模板图像的0度、90度、180度、270度旋转
for i in range(4):# 使用numpy的rot90函数将模板图像逆时针旋转i*90度# k=-[i] 表示逆时针旋转，如果是顺时针则使用 k=irotats = np.rot90(template, k=-i)# 获取旋转后的模板图像的高度和宽度h, w = rotats.shape[:2]# 使用OpenCV的matchTemplate函数在灰度图像中寻找旋转后的模板图像的位置res = cv2.matchTemplate(img_gray, rotats, cv2.TM_CCOEFF_NORMED)# 设置匹配的阈值为0.9threshold = 0.9# 找出匹配度大于等于阈值的位置loc = np.where(res >= threshold)# 遍历所有匹配的位置，画出矩形框for pt in zip(*loc[::-1]):cv2.rectangle(img_rgb, pt, (pt[0]+w, pt[1]+h), (0, 0, 255), 1)# 显示匹配结果图像，注意这里应该在循环外部显示，否则会多次覆盖cv2.imshow('res.png', img_rgb)# 等待按键事件，以便在图像窗口中查看结果
cv2.waitKey(0)
